Descrição
Manual de Serviço Caterpillar 226B3 — documentação técnica completa da Mini Carregadeira em PDF pesquisável. São 2.397 páginas em Inglês com procedimentos verificados e diagramas detalhados.
Referências oficiais: KENR6948-04 (Disassembly and Assembly — C1.5 and C2.2 Engines) e UENR0255-02 (Troubleshooting — Machine Electronic Control System). Aplicável às mini carregadeiras 226B3 equipadas com motor Caterpillar C2.2 (o módulo de motor cobre também o C1.5). Inclui vistas explodidas dos grupos hidráulicos (bombas pistão, válvulas de controle, coupler valve, shuttle valve), esquemáticos elétricos do sistema ECM com pinagem dos conectores, tabelas completas de torques e fluxogramas de diagnóstico com códigos CID/FMI passo a passo. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Importante sobre cobertura por série: um único manual não cobre todas as séries do 226B3. As séries existentes — AS20001-UP, DXZ0001-UP, F3D0001-UP, MWD0001-UP e SNA0001-UP — possuem manuais específicos para cada uma. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série MWD0001-UP.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 226B3
- Tipo: Mini Carregadeira (Skid Steer Loader)
- Páginas: 2.397
- Tamanho: 120.3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: KENR6948-04 (Disassembly and Assembly) e UENR0255-02 (Troubleshooting)
- Data de publicação: 2015 (atualizações até 2016)
- Série de referência: MWD0001-UP
- Outras séries (manuais específicos): AS20001-UP, DXZ0001-UP, F3D0001-UP, SNA0001-UP
- Motor: C2.2 (manual também cobre motor C1.5)
Procedimentos e Sistemas Cobertos

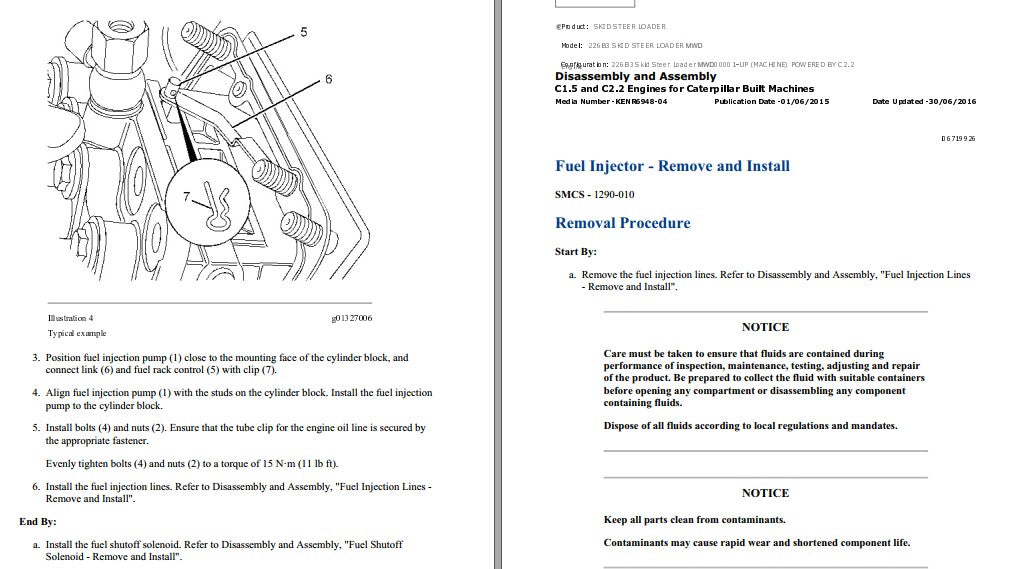

Motor C2.2 e C1.5: Fuel Injector – Remove and Install, Fuel Injection Lines – Remove and Install, Fuel Shutoff Solenoid – Remove and Install, Engine Oil Pan – Remove and Install (com observação para diferença entre motores de 3 e 4 cilindros), sistema de combustível, ajuste e ponto da bomba injetora.

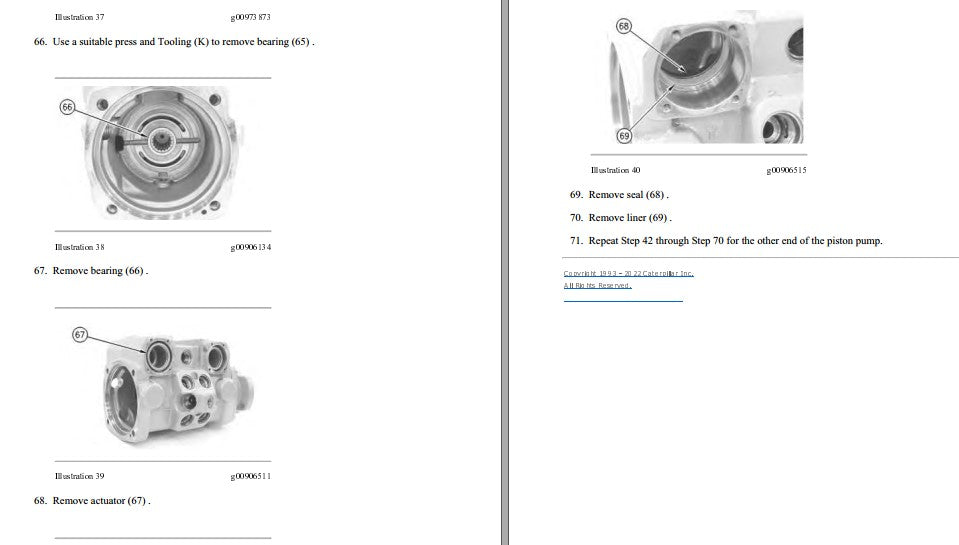

Sistema Hidráulico: bombas pistão (remoção de bearing, actuator, seal e liner em ambos os lados), válvulas de controle, relief valve, shuttle valve (Group 356-5011), coupler valve com harness e solenoid valve (Group 195-9700) com especificações elétricas detalhadas, instalação com Loctite 263 onde requerido.

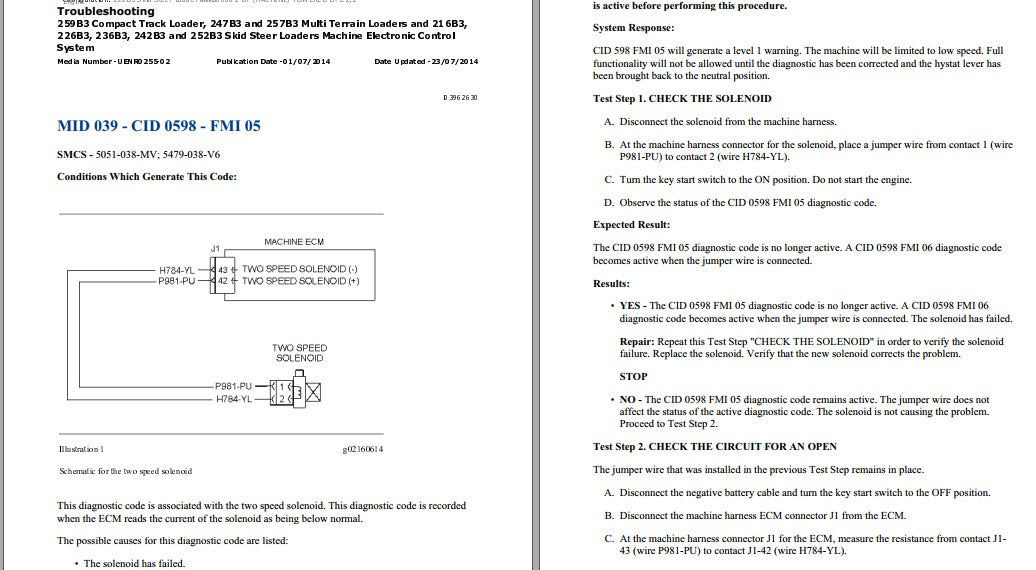

Sistema Elétrico e Diagnóstico: Machine Electronic Control System (ECM), esquemáticos do two speed solenoid, pinagem do conector J1 (contatos 42 e 43, fios H784-YL e P981-PU), procedimentos de teste com jumper wire, diagnóstico de falhas com códigos MID/CID/FMI (ex.: MID 039 - CID 0598 - FMI 05), check do circuito para abertura e procedimentos de reparo.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

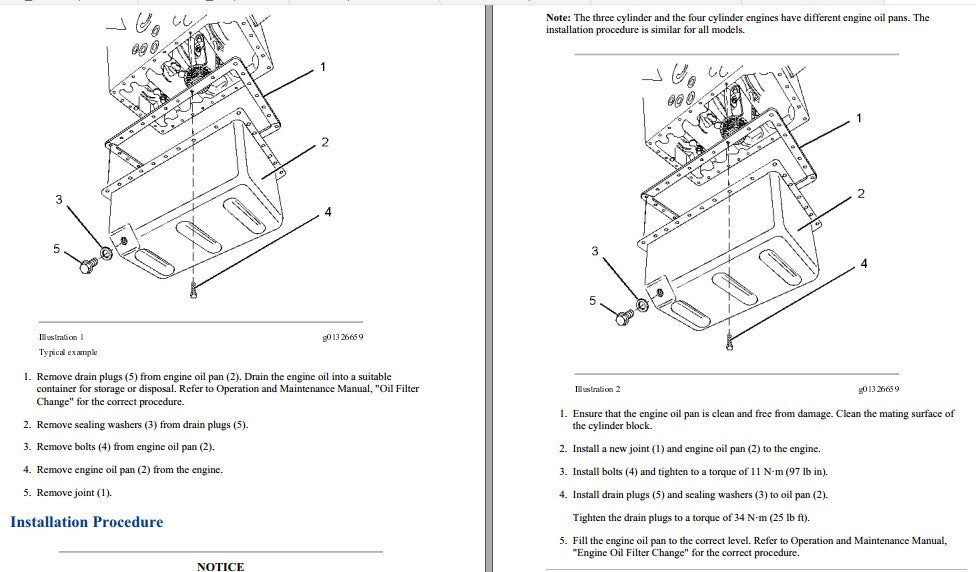

- Torque dos parafusos do cárter (engine oil pan): 11 N·m (97 lb in)
- Torque dos drain plugs do cárter: 34 N·m (25 lb ft)
- Torque dos parafusos da bomba injetora: 15 N·m (11 lb ft)

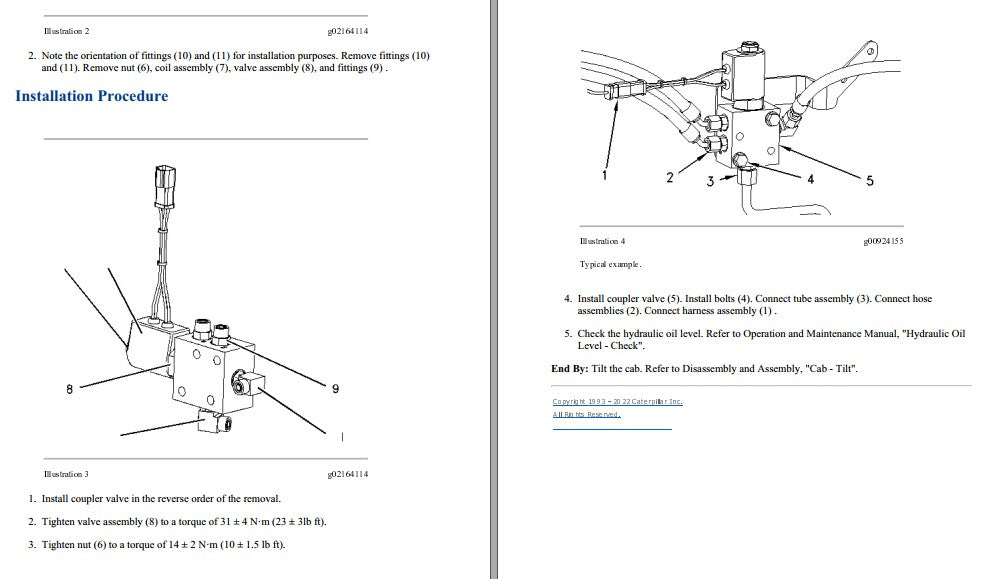

- Coupler valve – valve assembly: 31 ± 4 N·m (23 ± 3 lb ft); nut: 14 ± 2 N·m (10 ± 1.5 lb ft)

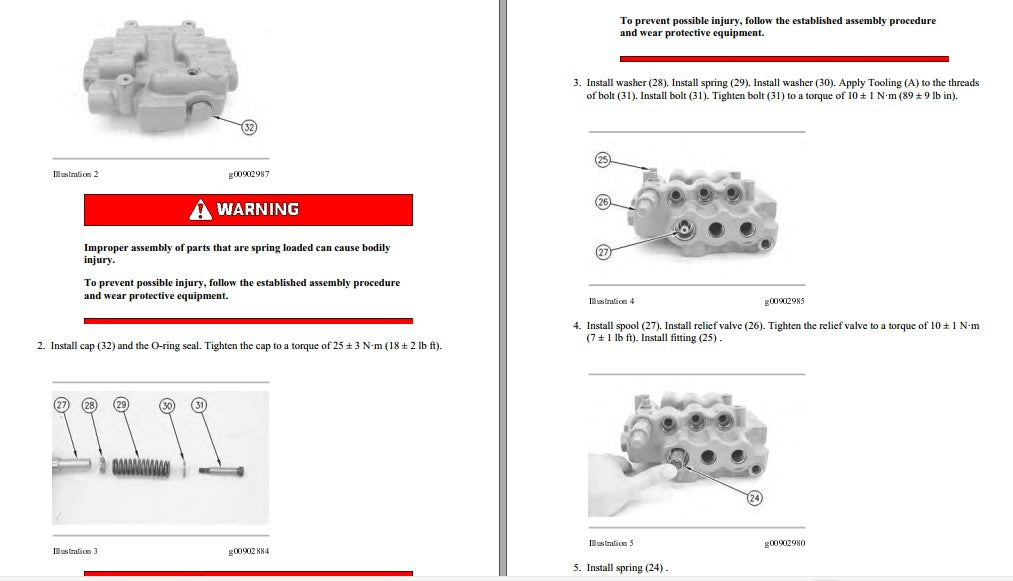

- Hydraulic valve cap: 25 ± 3 N·m (18 ± 2 lb ft); relief valve: 10 ± 1 N·m (7 ± 1 lb ft)

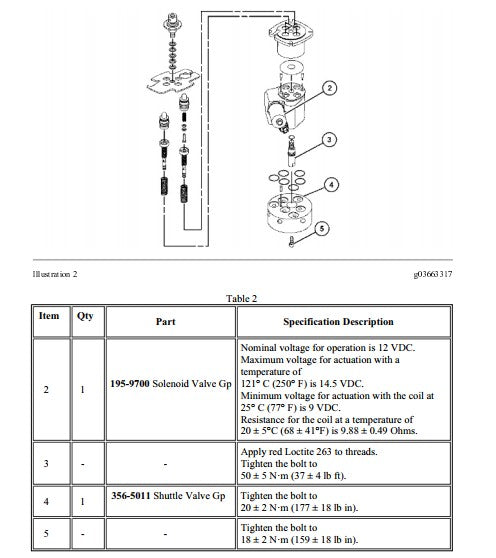

- Solenoid Valve Gp (195-9700): 12 VDC nominal | máx 14.5 VDC a 121°C | mín 9 VDC a 25°C | resistência da bobina 9.88 ± 0.49 Ohms a 20 ± 5°C
- Aplicação de Loctite 263 vermelho em roscas específicas com torque de 50 ± 5 N·m (37 ± 4 lb ft)
- Shuttle Valve Gp (356-5011) – bolt torque: 20 ± 2 N·m (177 ± 18 lb in)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 226B3.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor C2.2?
Sim, inclui tabelas completas de torques. Exemplos extraídos: parafusos do cárter 11 N·m (97 lb in), drain plugs 34 N·m (25 lb ft) e parafusos da bomba injetora 15 N·m (11 lb ft).
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
