Descrição
Manual de Serviço Motoniveladora Caterpillar 12K — arquivo digital em PDF com 4.935 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Documentação técnica oficial Caterpillar para a Motoniveladora 12K equipada com motor C7. É importante destacar que um único manual não cobre todas as séries da 12K — cada faixa de serial possui seu manual específico. As informações técnicas e especificações contidas nesta descrição foram extraídas da série JJA0001-UP, e o manual também está disponível para a série SZP0001-UP. Traz procedimentos completos com códigos SMCS de identificação (ex.: 7407-038 para Action Alarm), vistas explodidas de montagem e desmontagem, diagramas elétricos com identificação de conectores e pinagem, fotos reais de procedimentos passo a passo e tabelas de códigos de diagnóstico. PDF pesquisável com navegação por sistema e procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 12K
- Tipo: Motoniveladora
- Motor: C7
- Série: JJA0001-UP, SZP0001-UP
- Páginas: 4.935
- Tamanho: 250.1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor e Trem de Força: motor C7 e sistemas auxiliares, sistema de óleo do trem de força (Power Train Oil System), final drive (instalação, torque de fixação, balanceamento com pry bars), tandem housing.

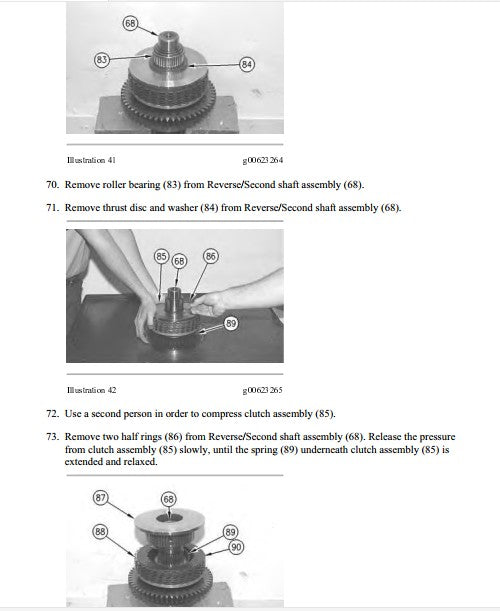

Transmissão: Reverse/Second Shaft Assembly com desmontagem completa (roller bearing, thrust disc, washer, clutch assembly, half rings, spring), procedimentos de compressão do conjunto de embreagem.
Sistema Hidráulico: bomba hidráulica com ajuste de preload do rolamento, instalação de retaining ring em barrel, bearing cone em shaft, combination valve com plug e shuttle valve, signal relief valve com o-ring seals.
Sistema Elétrico e Diagnóstico: válvulas solenoides (normally open) com especificações de bobina, conectores GN-18, Action Alarm Test (SMCS 7407-038), tabela de códigos de diagnóstico (Diagnostic Codes Table) com condições de ativação e resposta do sistema ECM.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

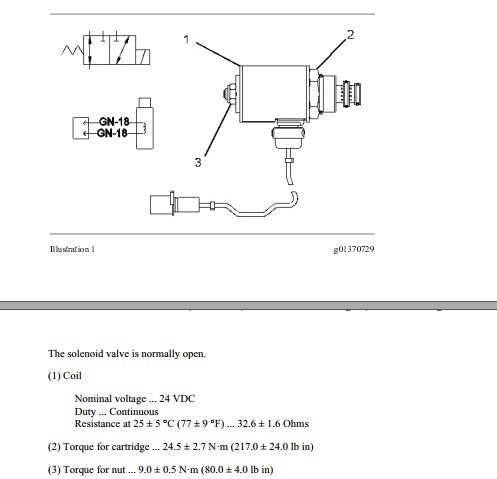

- Bobina da válvula solenoide: 24 VDC, duty continuous, resistência a 25°C de 32,6 ± 1,6 Ohms
- Torque do cartucho da válvula solenoide: 24,5 ± 2,7 N·m (217,0 ± 24,0 lb in)
- Torque da porca da válvula solenoide: 9,0 ± 0,5 N·m (80,0 ± 4,0 lb in)

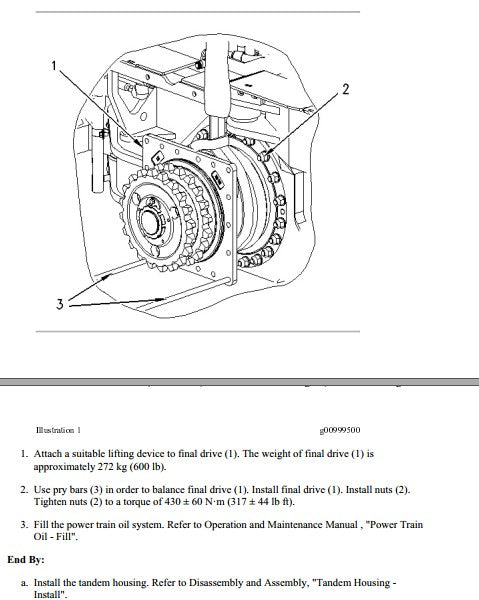

- Torque das porcas do final drive: 430 ± 60 N·m (317 ± 44 lb ft)
- Peso do final drive: aproximadamente 272 kg (600 lb)

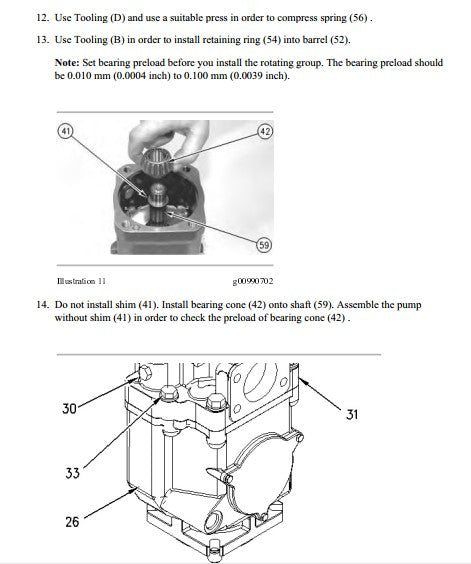

- Preload do rolamento na bomba: 0,010 mm (0,0004 in) a 0,100 mm (0,0039 in)

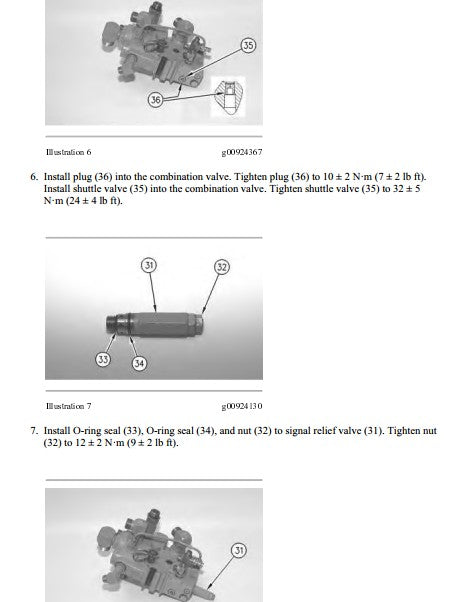

- Torque da shuttle valve: 32 ± 5 N·m (24 ± 4 lb ft)

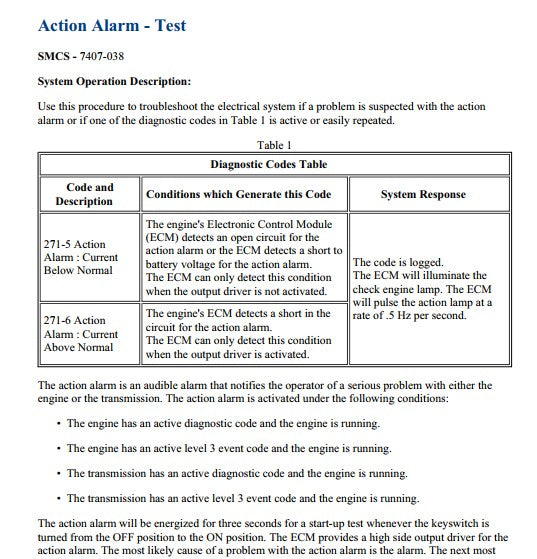

- Códigos de diagnóstico Action Alarm: 271-5 (Current Below Normal) e 271-6 (Current Above Normal)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 12K. Para operação e manutenção preventiva, veja também o Manual de Operação e Manutenção 12K/140K/160K.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques e especificações do final drive e da transmissão?
Sim, inclui tabelas completas de torque e ajustes. Exemplos: porcas do final drive 430 ± 60 N·m (317 ± 44 lb ft), preload do rolamento da bomba entre 0,010 mm e 0,100 mm, e torques específicos de cada válvula do sistema hidráulico.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema. Inclui a Diagnostic Codes Table com códigos como 271-5 e 271-6 do Action Alarm, com condições de geração e resposta do ECM.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
