Descrição
Manual de Serviço Motoniveladora Caterpillar 140K — arquivo PDF com 4.832 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
Importante: este manual não cobre todas as séries em um único documento — cada série possui seu manual específico. As informações técnicas e especificações contidas nesta descrição foram extraídas da série JPA0001-UP. O arquivo traz fotografias reais dos procedimentos, ilustrações numeradas com callouts de componentes, diagramas elétricos (como o do pressure switch do sistema de freio a ar), vistas de montagem da transmission control valve e procedimentos de teste e ajuste com valores exatos — exemplo: pressão de cut-out do governador de ar em 1000 ± 34 kPa (145 ± 5 psi). Formato PDF pesquisável com localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 140K
- Tipo: Motoniveladora
- Motor: C7
- Séries: JPA0001-UP, SZL0001-UP, SZW0001-UP
- Páginas: 4.832
- Tamanho: 209.7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor C7: instalação de guias de válvula de admissão e escape com protrusões específicas, procedimentos do cabeçote, sistema de arrefecimento e sistema de combustível.

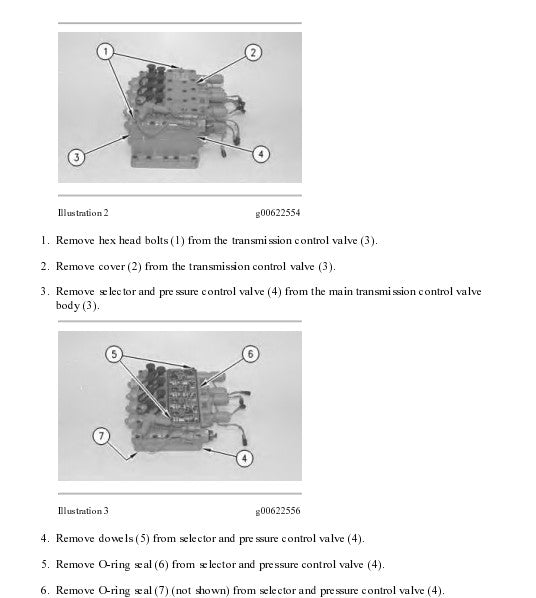

Transmissão: transmission control valve (remoção de hex head bolts, cover, selector and pressure control valve), seal carriers, transmission case assembly, instalação de o-ring seals, backup rings, dowels e spring pins.

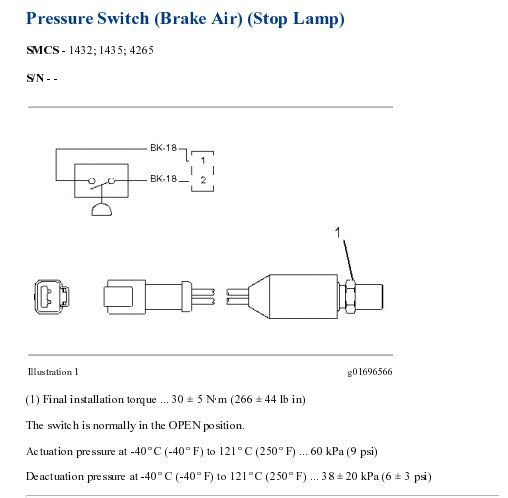

Sistema de Freios a Ar: teste e ajuste do air compressor governor (pressões de cut-in e cut-out), pressure switch (brake air) (stop lamp) com especificações de atuação e desatuação, SMCS 1432/1435/4265.
Sistemas de Controle: control assembly, lever assembly, instalação de o-ring seals e backup rings, procedimentos de torque em parafusos de fixação.
Sistema Hidráulico: circle e moldboard, cilindros, válvulas de controle.
Sistema Elétrico: diagramas de chicotes (ex: BK-18), pressure switches e sensores.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

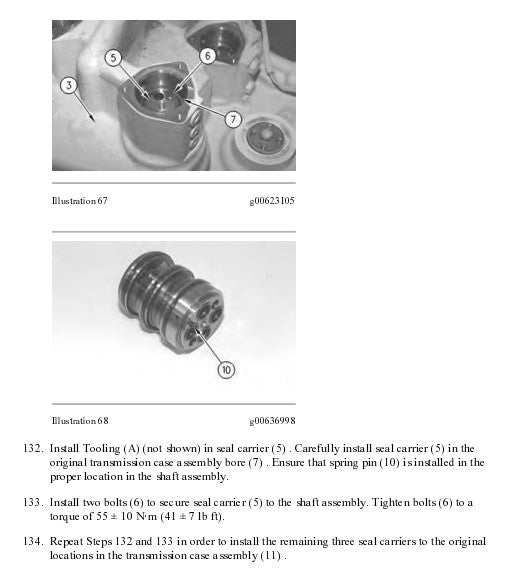

- Torque dos parafusos do seal carrier (transmission): 55 ± 10 N·m (41 ± 7 lb ft)

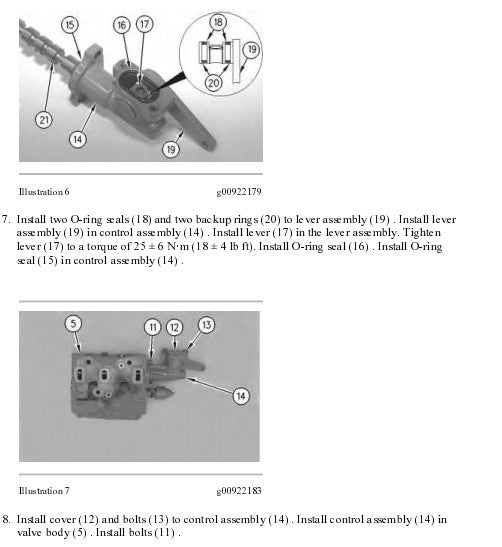

- Torque do lever na control assembly: 25 ± 6 N·m (18 ± 4 lb ft)
- Torque final de instalação do pressure switch: 30 ± 5 N·m (266 ± 44 lb in)

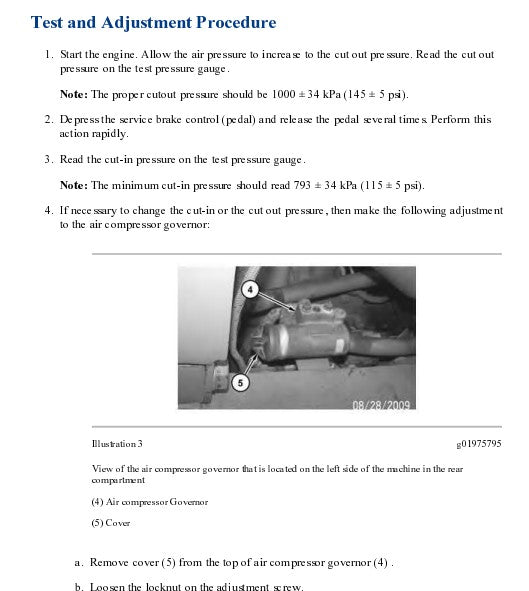

- Pressão de cut-out do air compressor governor: 1000 ± 34 kPa (145 ± 5 psi)
- Pressão de cut-in do air compressor governor: 793 ± 34 kPa (115 ± 5 psi)

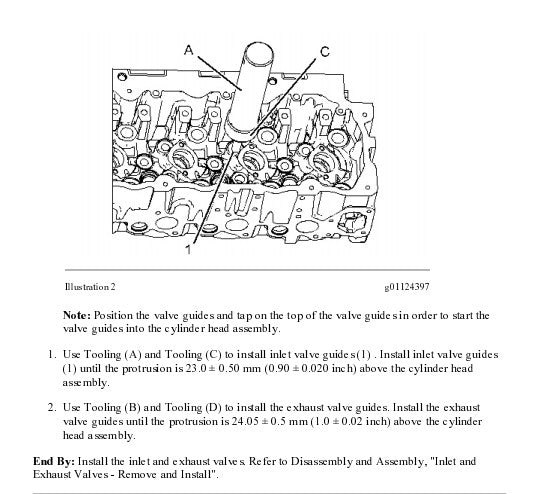

- Protrusão da guia de válvula de admissão: 23,0 ± 0,50 mm (0,90 ± 0,020 inch)
- Protrusão da guia de válvula de escape: 24,05 ± 0,5 mm (1,0 ± 0,02 inch)
- Pressão de atuação do pressure switch (stop lamp): 60 kPa (9 psi)
- Pressão de desatuação do pressure switch: 38 ± 20 kPa (6 ± 3 psi)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 140K. Para rotinas de operação e manutenção preventiva (lubrificação, trocas de filtro, intervalos), consulte o Manual de Operação e Manutenção 12K/140K/160K.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
Um único manual cobre as séries JPA, SZL e SZW?
Não. Cada série possui seu manual específico. As informações técnicas desta descrição foram extraídas da série JPA0001-UP. Na hora da compra, confirme a série da sua máquina pelo PIN/S/N.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
