Descrição

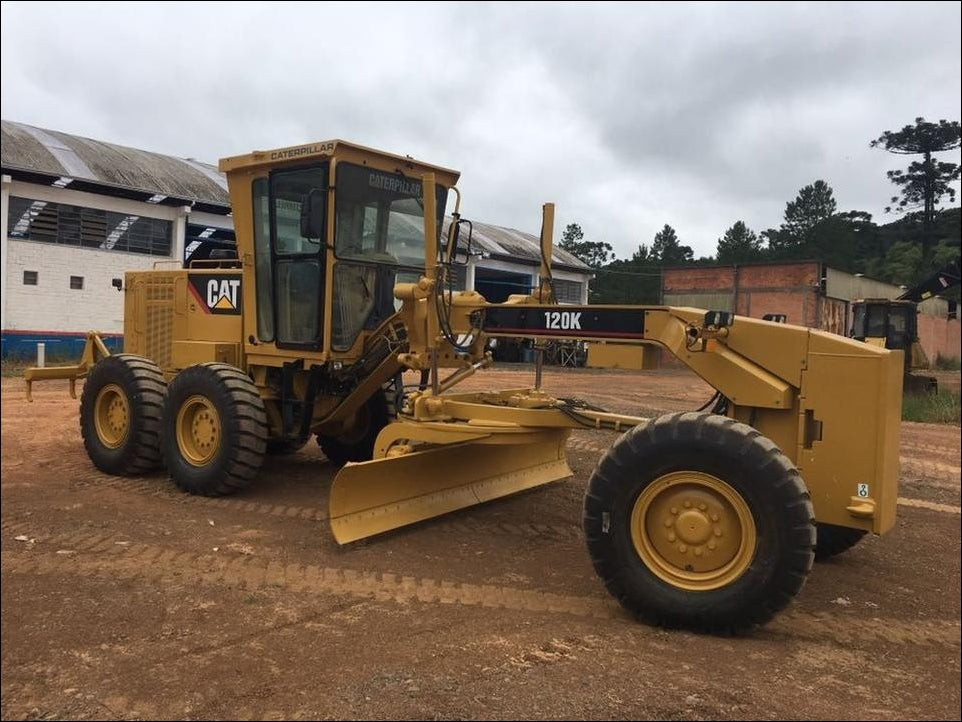

Manual de Serviço Motoniveladora CATERPILLAR 120K — arquivo digital em PDF com 4.807 páginas em Inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Esta descrição contempla o conjunto de manuais de serviço da 120K, com referências 120K JAP, 120K SZN, 120K 2 SVV, 120K 2 SZS e 120K 2 SZZ. É importante esclarecer que um único manual não cobre todas as séries — cada série possui seu manual específico correspondente ao número serial (JAP0001-UP, SZN0001-UP, SVV0001-UP, SZS0001-UP e SZZ0001-UP). As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série JAP0001-UP (Media Number KENR8438-03), aplicável às motoniveladoras equipadas com motor Caterpillar C7, ano 2014. O documento traz procedimentos de desmontagem e montagem do Power Train, freio de estacionamento, sistema hidráulico com aplicação de vácuo, válvulas de controle, pressure switches, sensores e solenoides de transmissão, além de tabelas completas de códigos de diagnóstico (CID/FMI). PDF pesquisável com imagens de alta resolução e índice navegável por sistema.
Especificações do Manual
- Marca: CATERPILLAR
- Modelo: 120K
- Tipo: Motoniveladora
- Páginas: 4.807
- Tamanho: 220.1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: 120K JAP, 120K SZN, 120K 2 SVV, 120K 2 SZS, 120K 2 SZZ
- Media Number (série JAP): KENR8438-03
- Anos: 2014
- Séries (Serial): JAP0001-UP, SZN0001-UP, SVV0001-UP, SZS0001-UP, SZZ0001-UP
- Motor: C7
Procedimentos e Sistemas Cobertos
Trem de Força (Power Train): desmontagem e montagem completas, transmissão com clutch solenoids e speed sensors (entrada, saída e intermediários), conversor de torque, eixos e diferenciais.
Motor e Sistemas Auxiliares: motor Caterpillar C7 com sistema de combustível, injeção, arrefecimento, especificações e torques.

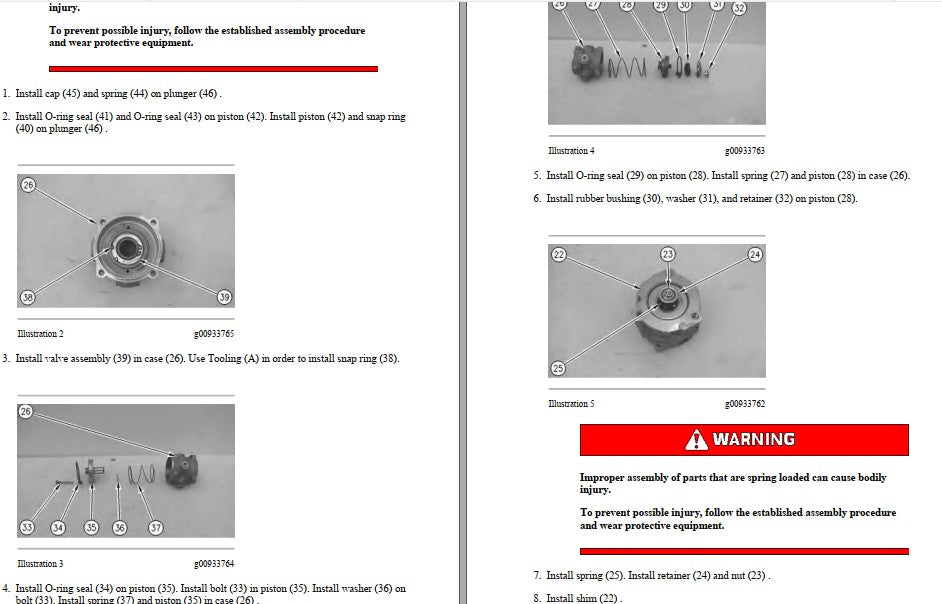

Sistema Hidráulico: aplicação de vácuo no tanque hidráulico, válvulas de controle (valve assembly com O-rings, pistões, molas, snap rings, bushings e retainers), pressure switches e filter bypass.
Circle, Moldboard, Tandem e Escarificador: componentes específicos da motoniveladora com procedimentos de ajuste e manutenção.

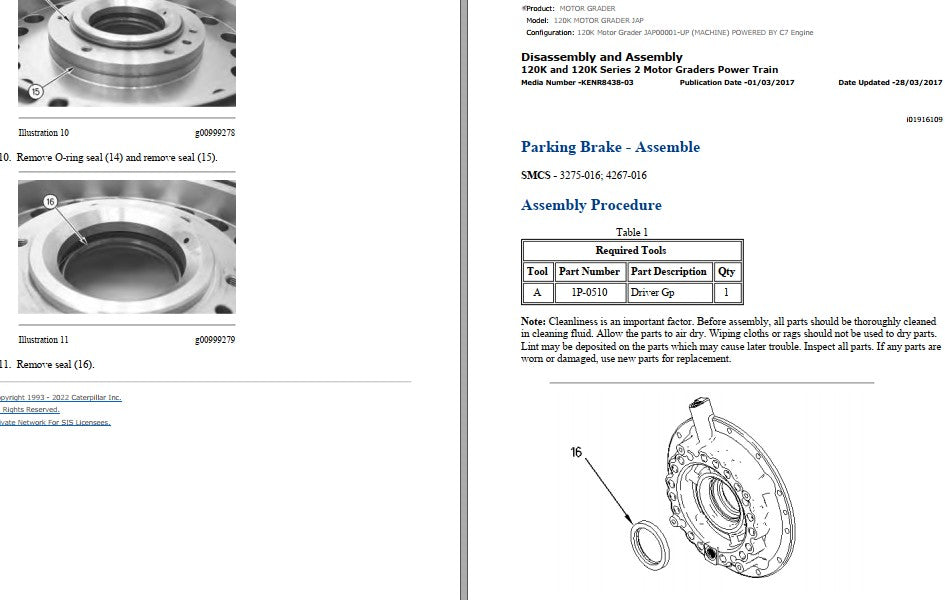

Freios e Estacionamento: Parking Brake Assembly (SMCS 3275-016, 4267-016) e sistema de freios de serviço.
Direção e Articulação: wheel lean lock, lock bolts e procedimentos de articulação.
Sistema Elétrico e Diagnóstico: Engine ECM, Cat Data Link, SAE J1939 Data Link, sensores, relés, códigos de falha (CID/FMI), backup alarm e lâmpadas.
Destaques Técnicos
Exemplos de especificações presentes neste manual (extraídas da série JAP0001-UP):

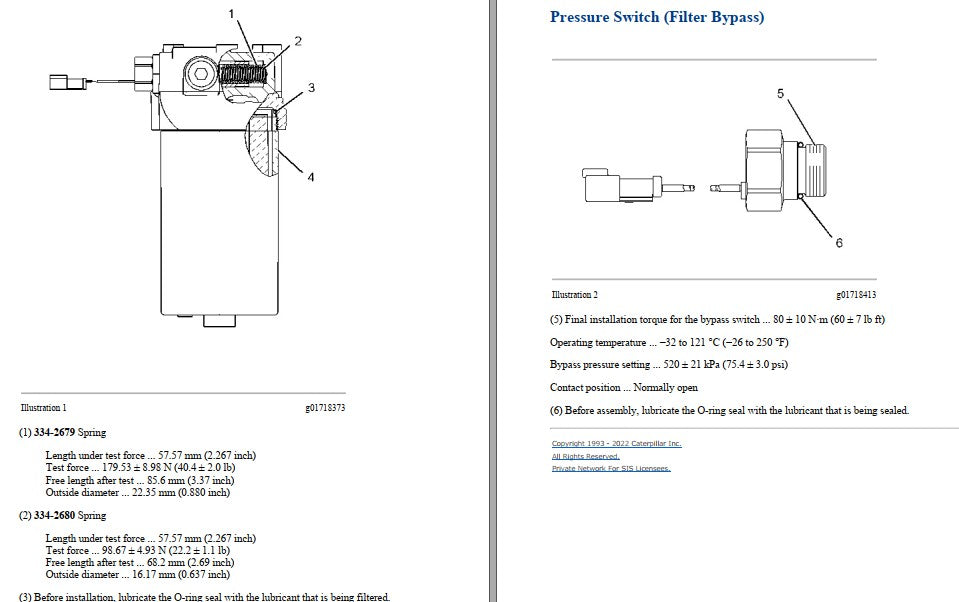

- Torque de instalação do pressure switch (filter bypass): 80 ± 10 N·m (60 ± 7 lb ft)
- Ajuste de pressão do bypass: 520 ± 21 kPa (75.4 ± 3.0 psi)
- Temperatura de operação do pressure switch: -32 a 121 °C (-26 a 250 °F)

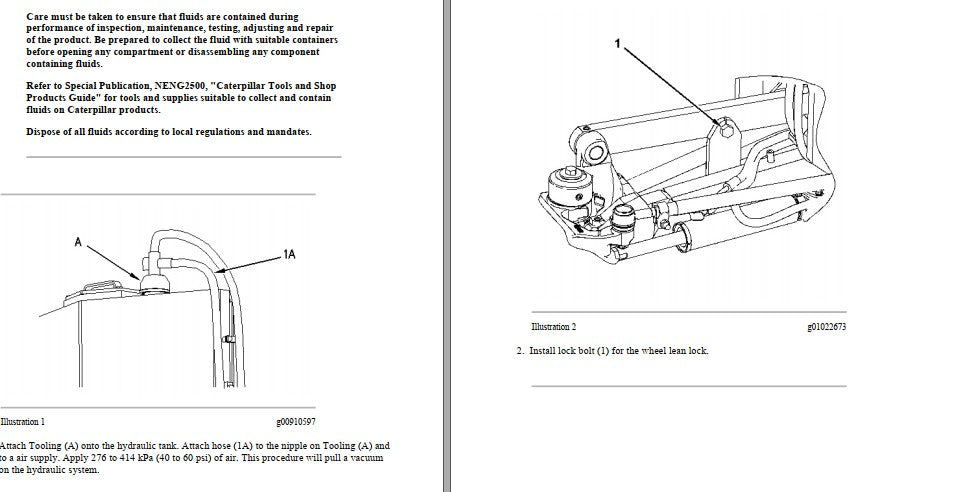

- Pressão de vácuo para o sistema hidráulico: 276 a 414 kPa (40 a 60 psi)
- Mola 334-2679: comprimento sob teste 57.57 mm / força 179.53 ± 8.98 N / free length 85.6 mm / Ø externo 22.35 mm
- Mola 334-2680: comprimento sob teste 57.57 mm / força 98.67 ± 4.93 N / free length 68.2 mm / Ø externo 16.17 mm

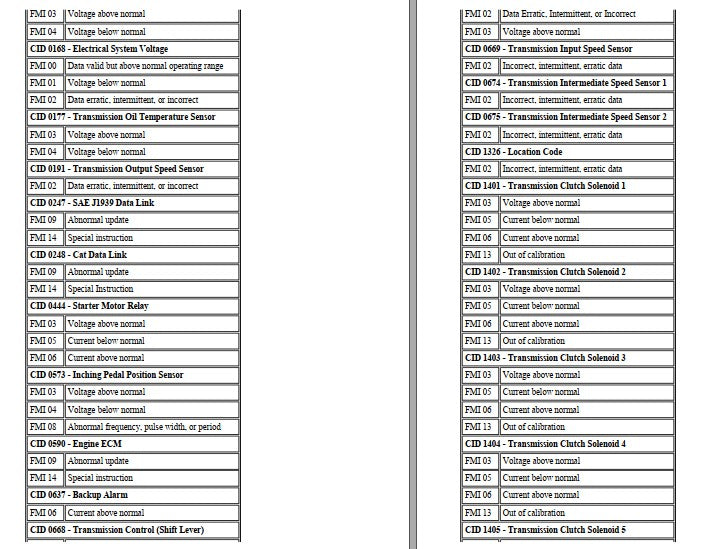

- Tabela completa de códigos CID/FMI: Engine ECM (CID 0590), Cat Data Link (CID 0248), SAE J1939 (CID 0247), Starter Motor Relay (CID 0444), Transmission Clutch Solenoids 1 a 5 (CID 1401-1405), sensores de velocidade da transmissão, entre outros
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias CATERPILLAR, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 120K. Também estão disponíveis o Manual de Operação e Manutenção 120K e o Esquema Elétrico 12K/120K/140K/160K.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui códigos de diagnóstico (CID/FMI) e valores de torque específicos?
Sim. Apresenta tabelas completas de códigos CID/FMI cobrindo Engine ECM (CID 0590), Cat Data Link (CID 0248), Transmission Clutch Solenoids 1 a 5 (CID 1401-1405), sensores de velocidade de transmissão e outros componentes. Também traz especificações numéricas como torque de instalação do pressure switch bypass 80 ± 10 N·m (60 ± 7 lb ft) e pressão de ajuste 520 ± 21 kPa.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
