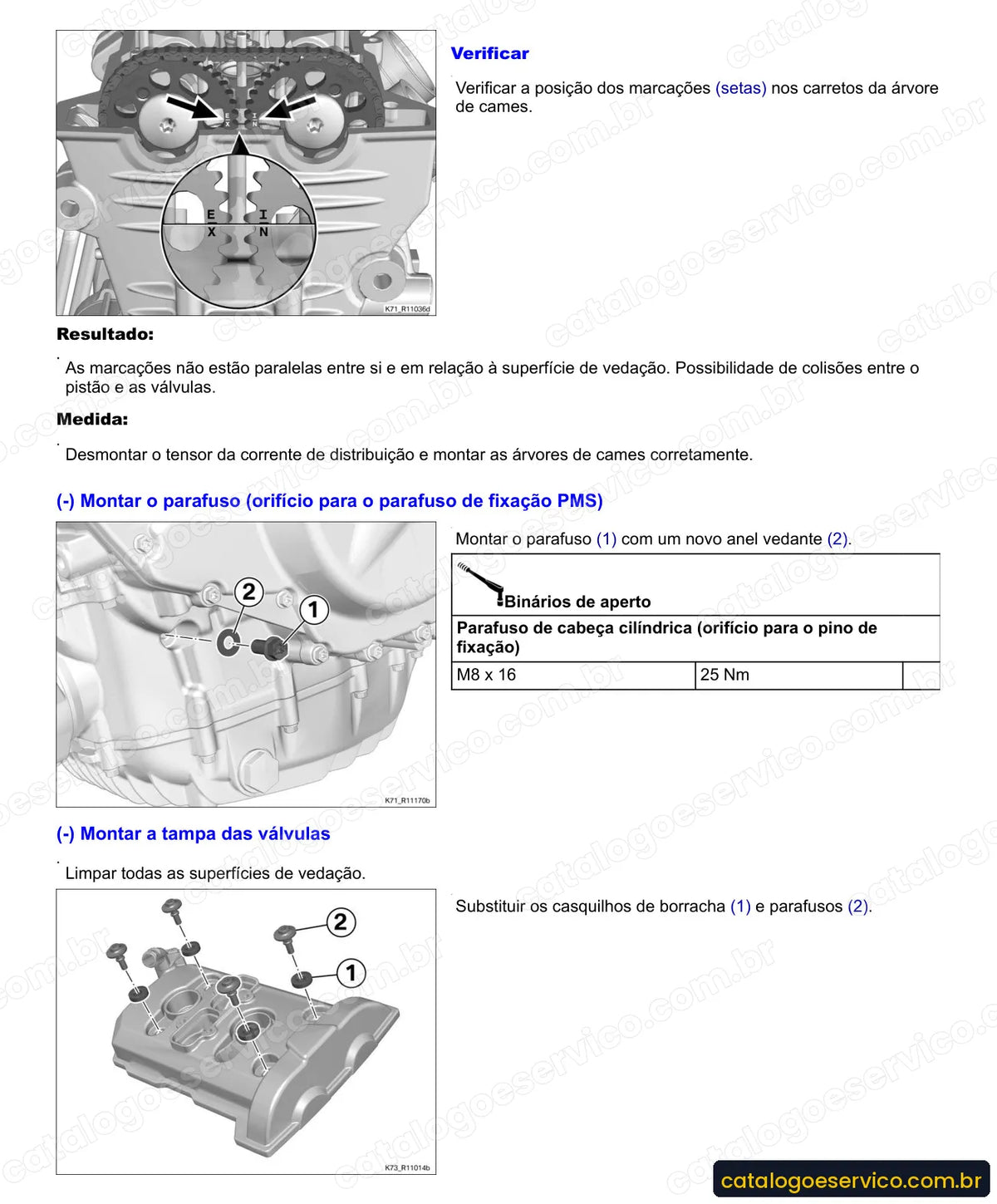

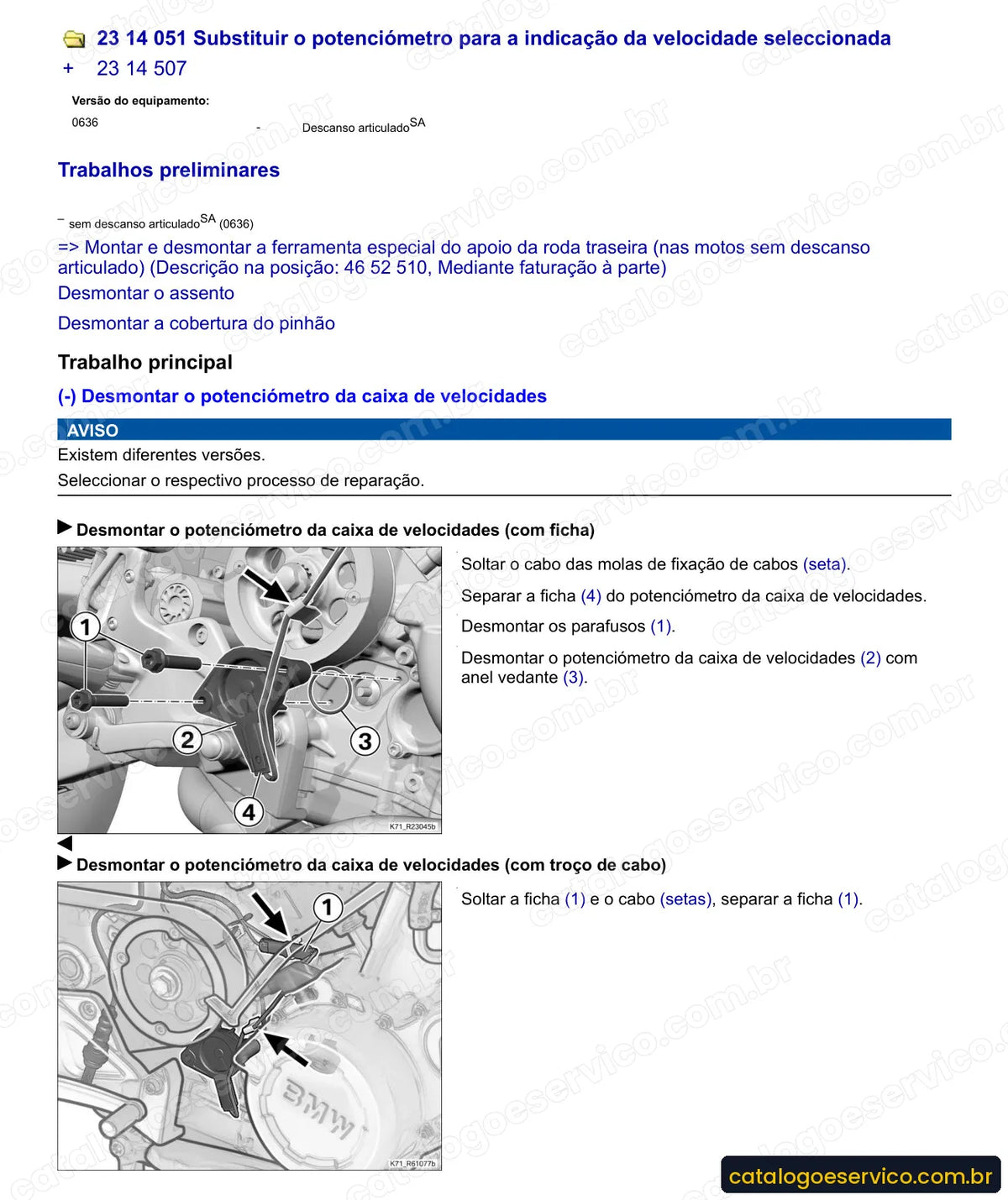

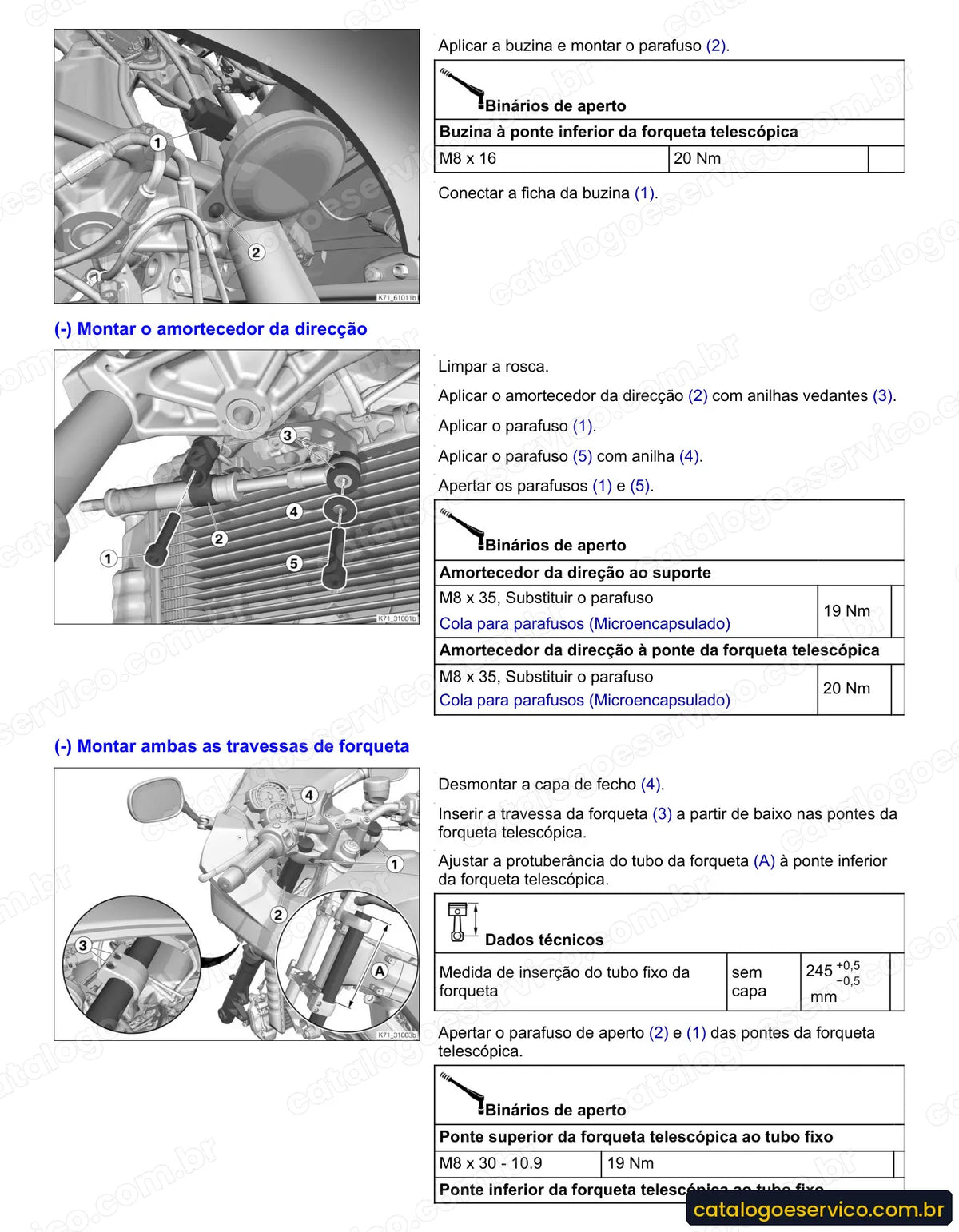

O Manual de Serviço BMW F 800 ST 2006 é o manual de reparação oficial da BMW Motorrad em PDF, com 2.000 páginas em português, pronto para consulta no computador, no tablet ou impresso na bancada. São procedimentos passo a passo com fotos e desenhos numerados, tabelas de torque em N·m, valores de ajuste e a lista de ferramentas especiais de cada serviço. A cobertura vai do conjunto motriz (bicilíndrico paralelo 798 cm³) ao sistema elétrico e à ciclística completa.
Anos disponíveis neste anúncio
2006 — código 0234/0244 · 2.000 pág. · + diagramas elétricos
Destaques deste material
- 225 trabalhos de oficina com código BMW somando todos os anos, distribuídos em 21 grupos técnicos da moto.
- Torques de aperto em N·m em 563 a 576 páginas por manual, junto de cada procedimento.
- Dados técnicos de verificação e ajuste em 325 páginas por manual (folgas, pressões, limites de desgaste).
- Ferramentas especiais identificadas pelo número BMW em 344 a 353 páginas por manual.
- Entre os trabalhos detalhados passo a passo: substituir correia; substituir o amortecedor de esticões; verificar a folga das válvulas (durante a manutenção); desmontar / montar o radiador (sem drenar / encher líquido de arrefecimento).
- Diagramas elétricos no fim do volume (2006), com esquemas por sistema e a legenda de cores dos fios.
- Inclui os procedimentos dos equipamentos ABS e monitor de pressão dos pneus RDC, conforme o ano.
O que este manual cobre
- Motor — 31 trabalhos: desmontar e montar o motor; substituir a sonda lambda.
- Injeção e admissão de ar — 9 trabalhos: substituir o sensor de pressão do combustível; substituir o elemento de filtragem do ar (durante a Manutenção).
- Arrefecimento — 13 trabalhos: verificar a composição do líquido de arrefecimento; escoar/encher/sangrar o líquido de arrefecimento.
- Embreagem — 8 trabalhos: desmontar e montar ou substituir os discos de fricção; afinação da folga da embreagem.
- Câmbio — 16 trabalhos: substituir retentor do eixo secundário; ajustar o seletor de pedal.
- Garfo telescópico e suspensão dianteira — 9 trabalhos: desmontar e montar a travessa do garfo à esquerda; desarmar/armar a travessa do garfo, lado direito (travessa do garfo desmontada).
- Guidão, comandos e direção — 11 trabalhos: desmontar e montar ou substituir o cabo da embreagem; substituir o amortecedor da direção.
- Transmissão final e suspensão traseira — 18 trabalhos: substituir o braço oscilante da roda traseira; substituir o apoio do braço oscilante.
- Freios e ABS — 20 trabalhos: desmontar e montar o disco de freio traseiro; substituir o tubo flexível traseiro para o depósito de compensação.
- Rodas e pneus — 15 trabalhos: equilíbrio da roda dianteira (estático) (roda desmontada); substituir o anel sensor traseiro.
- Quadro, carenagem e descansos — 18 trabalhos: tampa da mala: substituição; substituir apoio do descanso lateral.
- Sistema elétrico e chicotes — 22 trabalhos: interruptor universal no guidão, lado direito completo: substituição; bateria: substituição.
Diagramas elétricos incluídos
- ABS/painel de instrumentos
- ABS/Instrumentos/Computador de bordo (BC)
- Motor de partida/alternador
- Sistema eletrônico do motor
- Sem sistema de alarme antifurto (DWA)

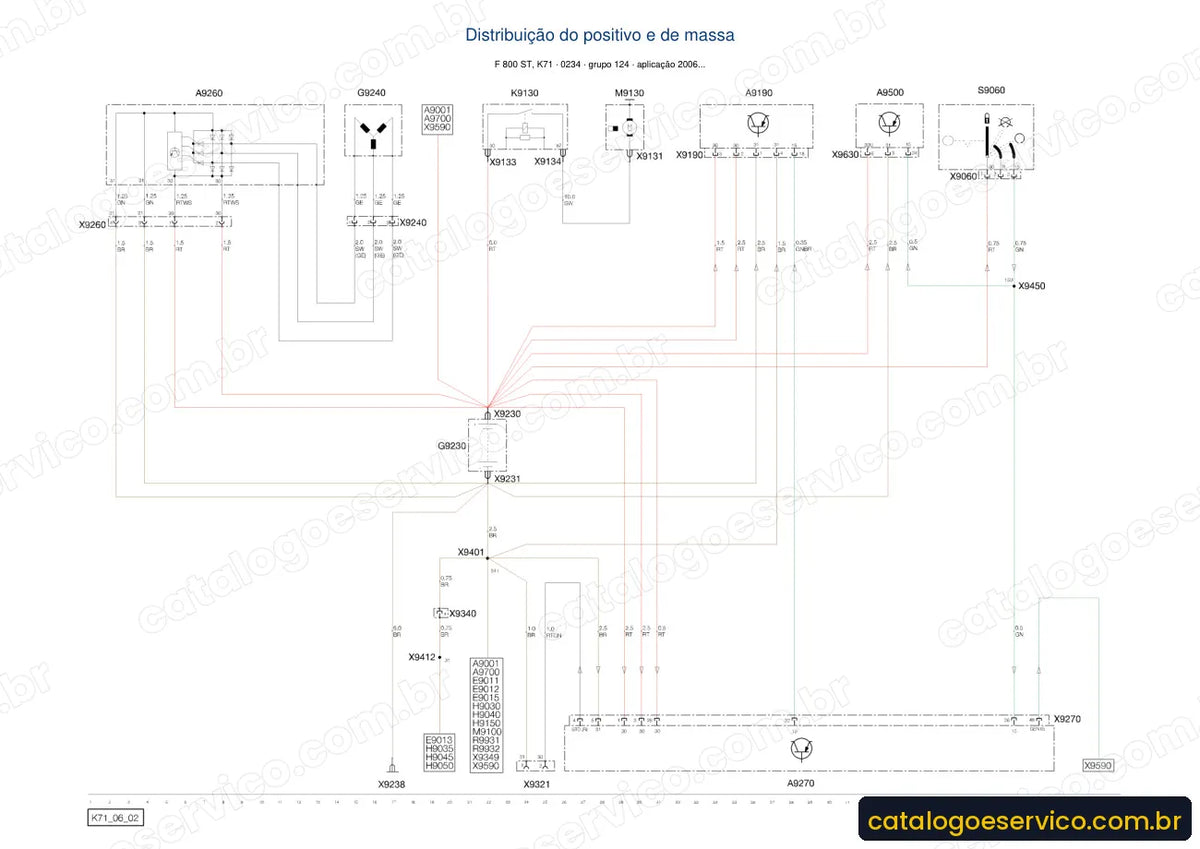

- Distribuição do positivo e do terra
- Tomada/punhos aquecidos/conector de diagnóstico/ficha SZ
- Luzes/piscas/buzina
- Sistema de alarme (DWA)
- Painel dos instrumentos combinado sem ABS
- Instrumentos / computador de bordo (BC) sem ABS
Por que vale a pena
- Traz os limites de desgaste e as folgas de fábrica para decidir entre ajustar ou substituir.
- Ajuda a orçar o serviço com precisão, porque deixa claro tudo o que o trabalho envolve.
- Evita desmontar às cegas: cada serviço já diz o que precisa sair antes e na ordem certa.
- Mostra a ferramenta especial BMW de cada trabalho, com o número para encomenda ou para improvisar com segurança.
Para quem é
Mecânicos de moto, oficinas multimarcas que atendem BMW, donos que cuidam da própria moto e revendedores de peças que precisam de referência técnica confiável.
Perguntas frequentes
Qual o idioma?
Português. O texto segue a terminologia técnica usada pela BMW em Portugal — travão é freio, embraiagem é embreagem, binário é torque —, mas o conteúdo técnico é exatamente o mesmo.
Serve para a minha moto?
Este manual é da BMW F 800 ST 2006. O código de tipo BMW de cada ano está listado acima e aparece no número do chassi logo após o prefixo WB1. Na dúvida, mande o chassi no WhatsApp antes de comprar.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar por peça, sistema ou código do trabalho.
É o catálogo de peças?
Não. É o manual de serviço e reparação: mostra como desmontar, montar, ajustar e diagnosticar. Os números de peça que aparecem são os das ferramentas especiais BMW.
