Um só anúncio para a BMW F 800 GS Adventure de 2013 a 2016: escolha o ano na variação e receba o manual de reparação oficial da BMW Motorrad daquele modelo, em PDF e em português, com 1.628 a 1.643 páginas, conforme o ano. São procedimentos passo a passo com fotos e desenhos numerados, tabelas de torque em N·m, valores de ajuste e a lista de ferramentas especiais de cada serviço. A cobertura vai do conjunto motriz (bicilíndrico paralelo 798 cm³) ao sistema elétrico e à ciclística completa.
Anos disponíveis neste anúncio
2013 — código 0B05/0B15 · 1.643 pág.2016 — código 0B55/0B65 · 1.628 pág.
Cada ano é um manual próprio, com os procedimentos e valores daquela versão da moto. Escolha o ano na variação antes de finalizar a compra.
Destaques deste material
- 231 trabalhos de oficina com código BMW somando todos os anos, distribuídos em 22 grupos técnicos da moto.
- Torques de aperto em N·m em 540 a 546 páginas por manual, junto de cada procedimento.
- Dados técnicos de verificação e ajuste em 269 a 277 páginas por manual (folgas, pressões, limites de desgaste).
- Ferramentas especiais identificadas pelo número BMW em 327 a 331 páginas por manual.
- Entre os trabalhos detalhados passo a passo: desmontar e montar ou substituir a embreagem; substituir as pastilhas de freio dianteiras; desmontar / montar o radiador (sem drenar / encher líquido de arrefecimento); verificar a compressão com o sistema de diagnóstico BMW Motorrad.
- Inclui os procedimentos dos equipamentos suspensão eletrônica ESA, conforme o ano.
O que este manual cobre

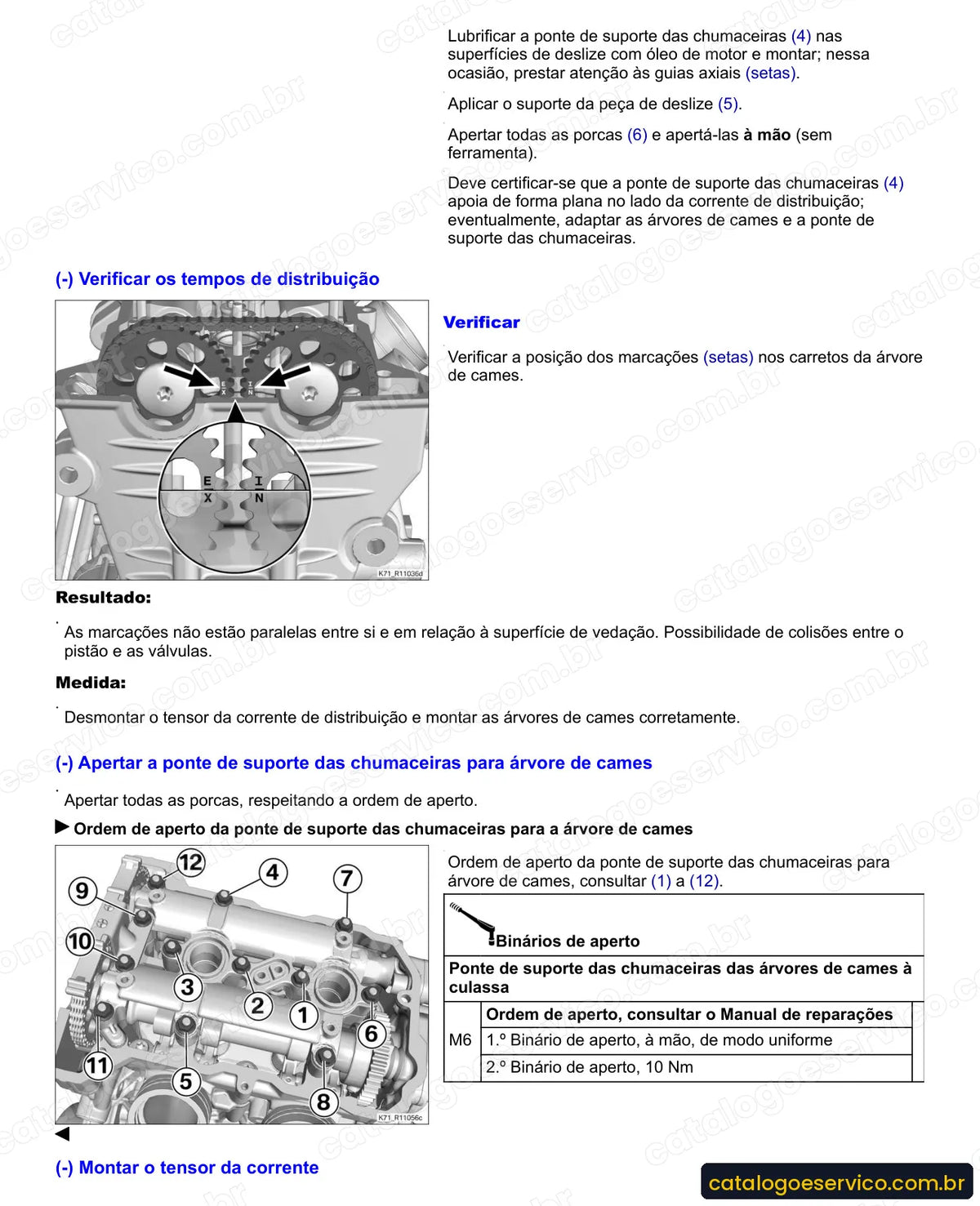

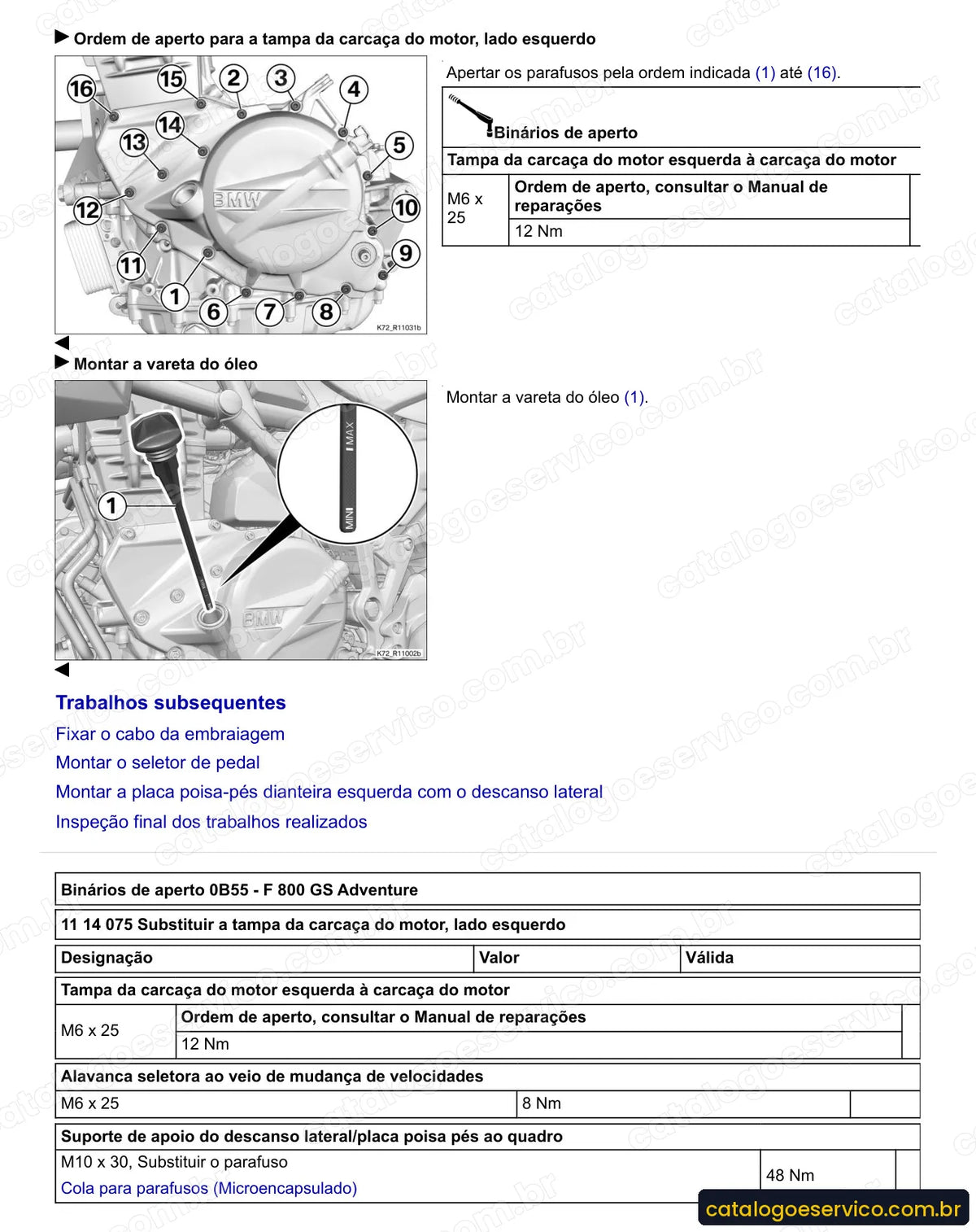

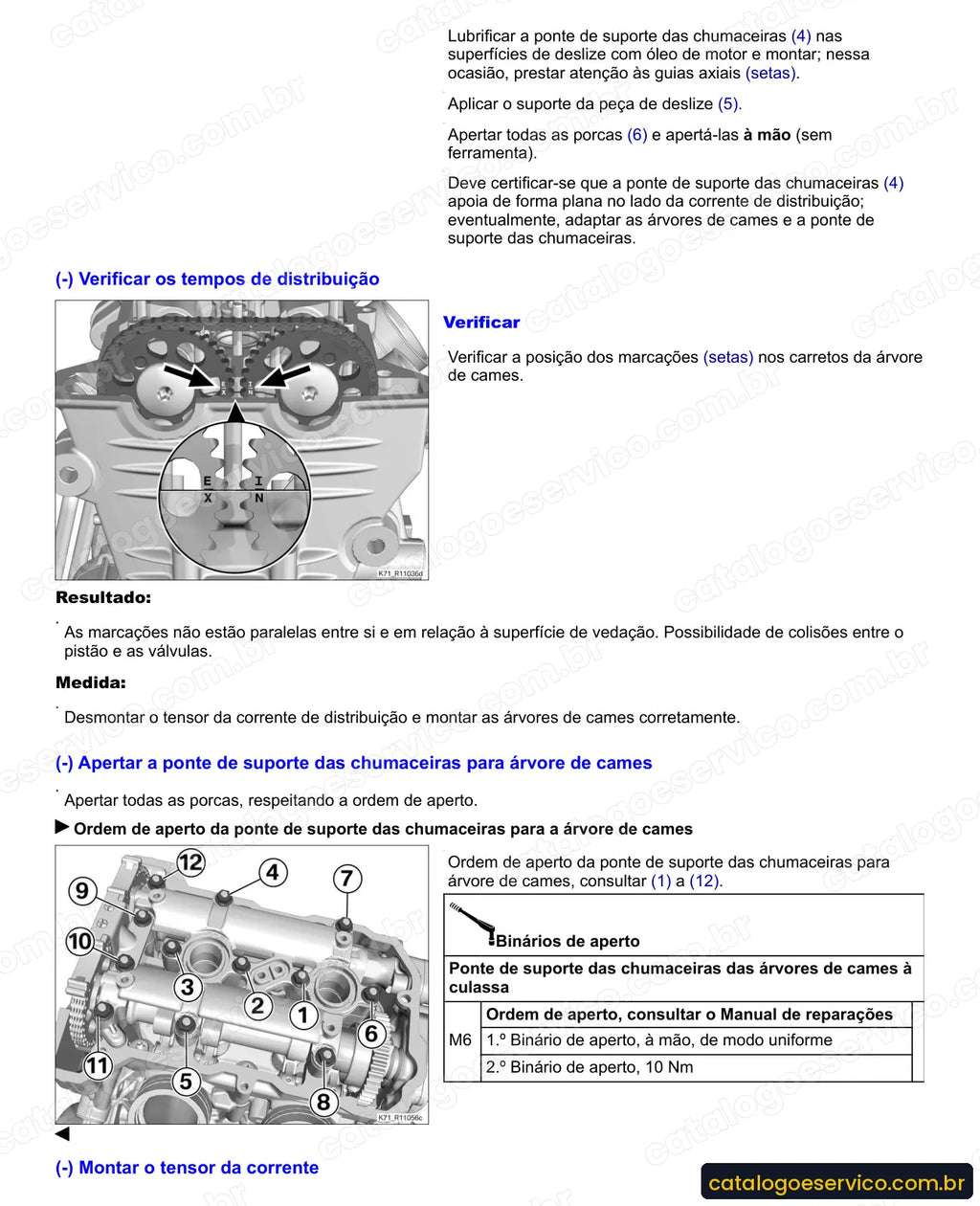

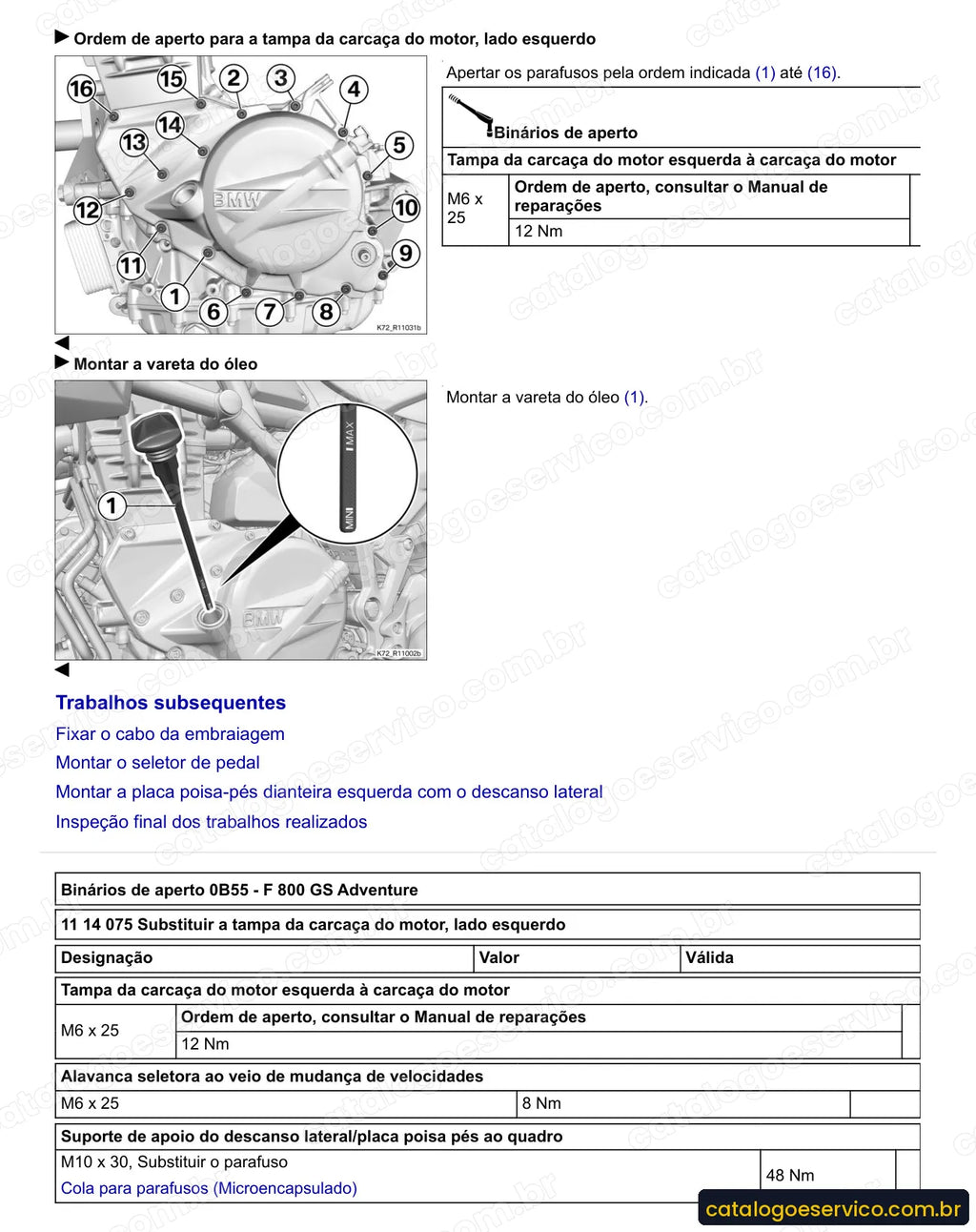

- Motor — 36 trabalhos: substituir a tampa da carcaça do motor, lado esquerdo; medir a pressão do óleo do motor.
- Injeção e admissão de ar — 13 trabalhos: substituição de uma válvula injectora; conduta da injecção: substituição.

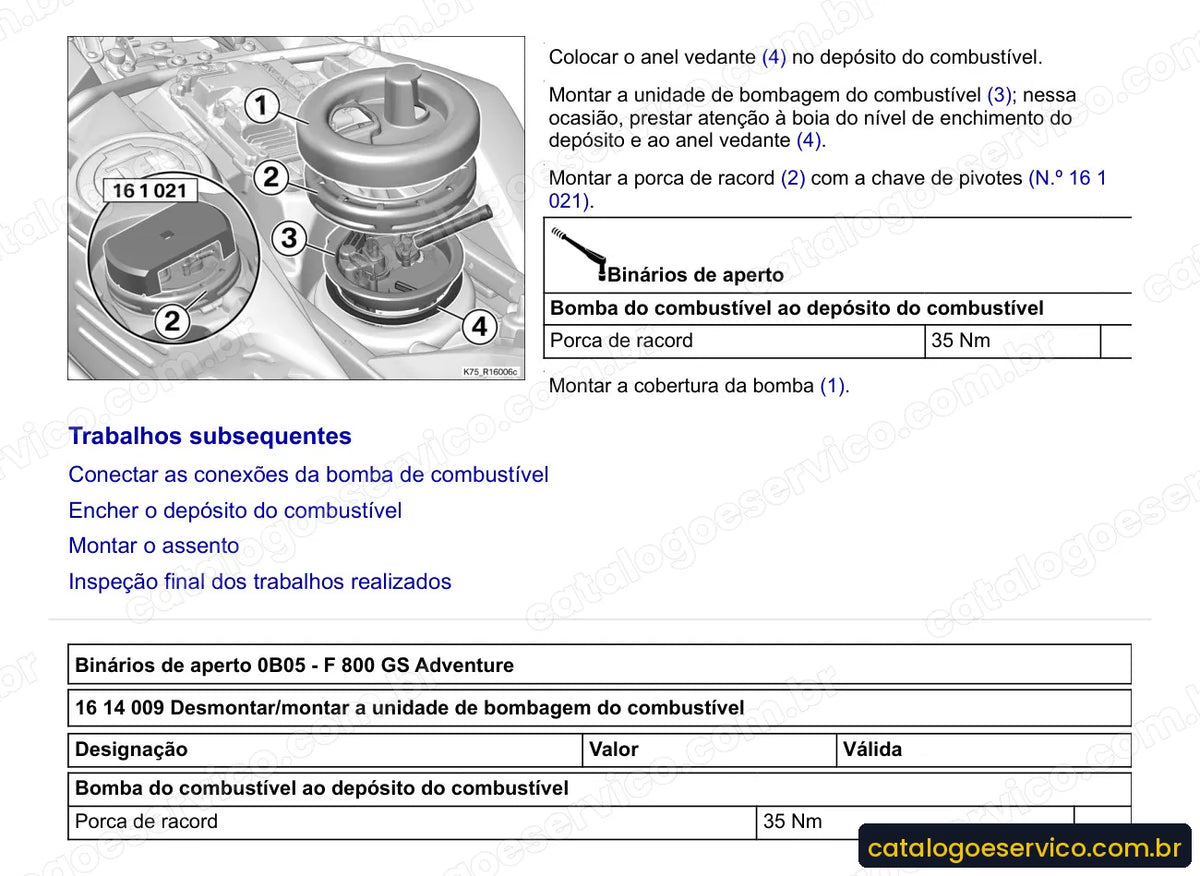

- Sistema de combustível — 11 trabalhos: substituir a válvula de segurança no tanque de combustível; tampa do tanque de combustível: substituição.

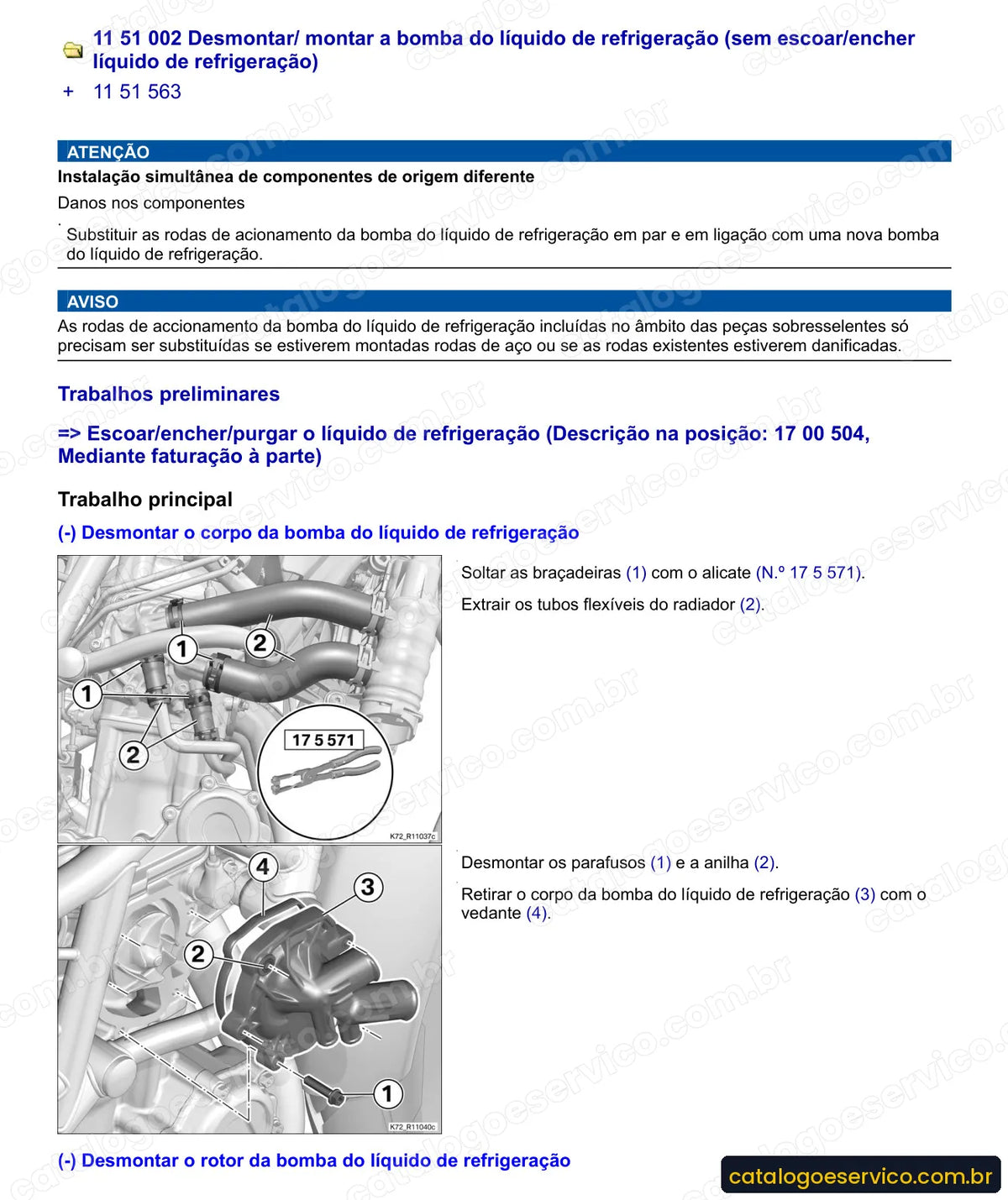

- Arrefecimento — 12 trabalhos: substituir o suporte do radiador (radiador desmontado); verificar a composição do líquido de arrefecimento.
- Câmbio — 14 trabalhos: substituir a alavanca de retenção; substituir o eixo de mudança de velocidades.
- Garfo telescópico e suspensão dianteira — 11 trabalhos: desmontar e montar a travessa do garfo à direita; substituição da ponte do garfo inferior.
- Guidão, comandos e direção — 10 trabalhos: substituir as proteções de mão esquerda e direita; substituir o conjunto de manete para o accionamento da embreagem.
- Transmissão final e suspensão traseira — 12 trabalhos: verificação de funcionamento do amortecedor ESA; ajustar a flecha da corrente.
- Freios e ABS — 17 trabalhos: substituir a pinça do freio dianteiro (sem sangrar); substituir o modulador de pressão (sem sangrar/verificar/programar software).
- Rodas e pneus — 17 trabalhos: substituir a jante da roda traseira (roda desmontada); pneu da roda dianteira: substituição (roda desmontada).
- Quadro, carenagem e descansos — 18 trabalhos: suporte da placa: substituição; substituir quadro traseiro.
- Sistema elétrico e chicotes — 23 trabalhos: interruptor universal no guidão, lado direito completo: substituição; substituir o relé do motor de partida.
Por que vale a pena
- Traz os limites de desgaste e as folgas de fábrica para decidir entre ajustar ou substituir.
- É a mesma base técnica usada nas concessionárias, útil para conferir o serviço feito por terceiros.
- Ajuda a orçar o serviço com precisão, porque deixa claro tudo o que o trabalho envolve.
- Os torques estão junto do próprio procedimento, sem precisar caçar tabela em outro lugar.
Para quem é
Mecânicos de moto, oficinas multimarcas que atendem BMW, donos que cuidam da própria moto e revendedores de peças que precisam de referência técnica confiável.
Perguntas frequentes
Qual o idioma?
Português. O texto segue a terminologia técnica usada pela BMW em Portugal — travão é freio, embraiagem é embreagem, binário é torque —, mas o conteúdo técnico é exatamente o mesmo.
Qual ano escolher?
Escolha na variação o ano da sua BMW F 800 GS Adventure. O código de tipo BMW de cada ano está listado acima e aparece no número do chassi logo após o prefixo WB1. Na dúvida, mande o chassi no WhatsApp antes de comprar.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar por peça, sistema ou código do trabalho.
É o catálogo de peças?
Não. É o manual de serviço e reparação: mostra como desmontar, montar, ajustar e diagnosticar. Os números de peça que aparecem são os das ferramentas especiais BMW.
