Este é o Manual de Reparação da empilhadeira BT da série SWE, publicação 7706453 na edição de 15/04/2024, com 620 páginas em inglês. Cobre sete modelos no mesmo volume — SWE100, SWE120, SWE120L, SWE120S, SWE140, SWE140L e SWE200D — com T-code 841, 842 e 843, e é válido a partir do número de série 7009713. São 23 capítulos que vão do princípio de funcionamento ao diagrama elétrico e ao diagrama hidráulico, com árvore de diagnóstico por código de falha.
Aplicação — serve em quê
- Empilhadeira BT SWE100
- Empilhadeira BT SWE120, SWE120L e SWE120S
- Empilhadeira BT SWE140 e SWE140L
- Empilhadeira BT SWE200D
- Máquinas com T-code 841, 842 e 843
- Máquinas a partir do número de série 7009713
- Versões com bateria de lítio-ion TMHMS e telemetria I_Site
Destaques deste material
- Publicação 7706453, edição de 15/04/2024, tradução do manual original.
- Sete modelos no mesmo volume: SWE100, SWE120, SWE120L, SWE120S, SWE140, SWE140L e SWE200D.
- 620 páginas em 23 capítulos, com diagrama elétrico (19), diagrama hidráulico (20), ferramentas (21) e dados técnicos (23).
- Diagnóstico em árvore, como o código 3:576, de divergência de rotação acima de 20% ou 100 rpm, que manda medir a resistência entre T12:26 e B111:2.
- Torques exatos de montagem, como 3,5±0,5 N·m em quatro parafusos e 5±1,2 N·m nos sete parafusos da tampa metálica.

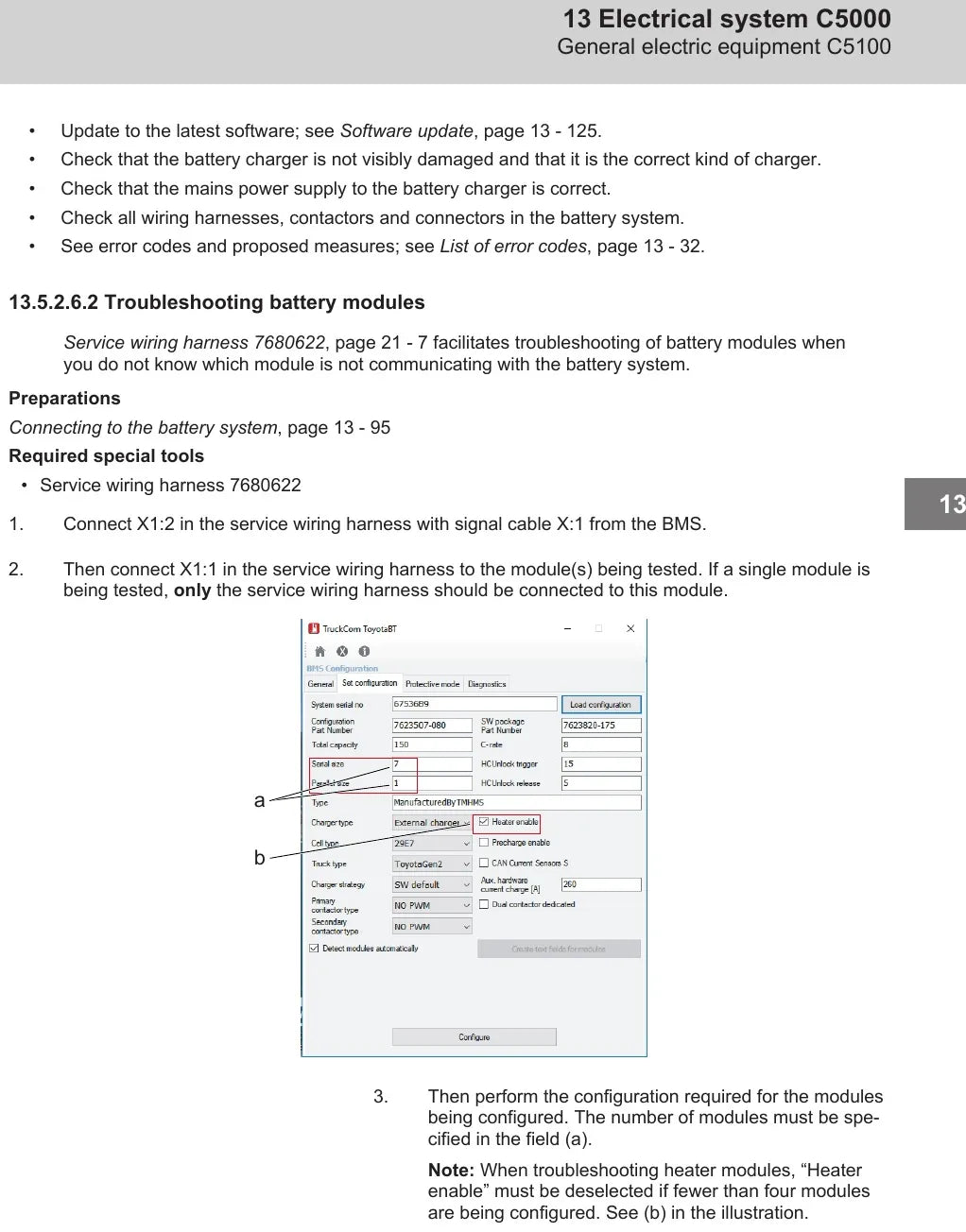

- Cobre a bateria de lítio-ion TMHMS (C5110) e o sistema de telemetria I_Site (C5760).
- Sistemas organizados por código, de C0000 (chassi) a C8000 (equipamentos periféricos).
O que este manual cobre
- Princípio de funcionamento
- Parâmetros
- Instalação
- Manutenção
- Diagnóstico de falhas por códigos de erro

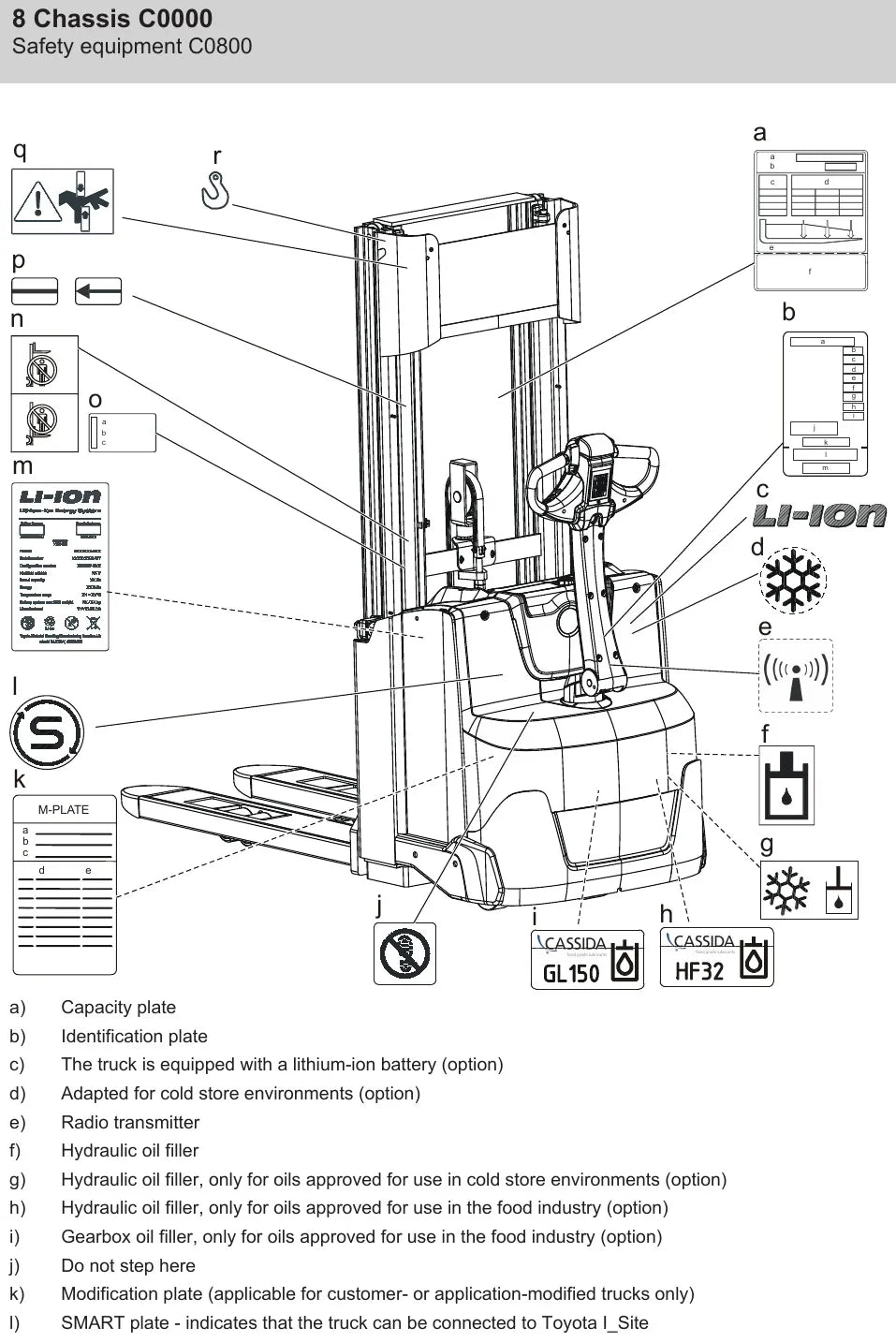

- Chassi (C0000)
- Motores elétricos (C1000)
- Transmissão e conjunto de tração (C2000)
- Freios, rodas e rodízios (C3000)
- Sistema de direção (C4000)

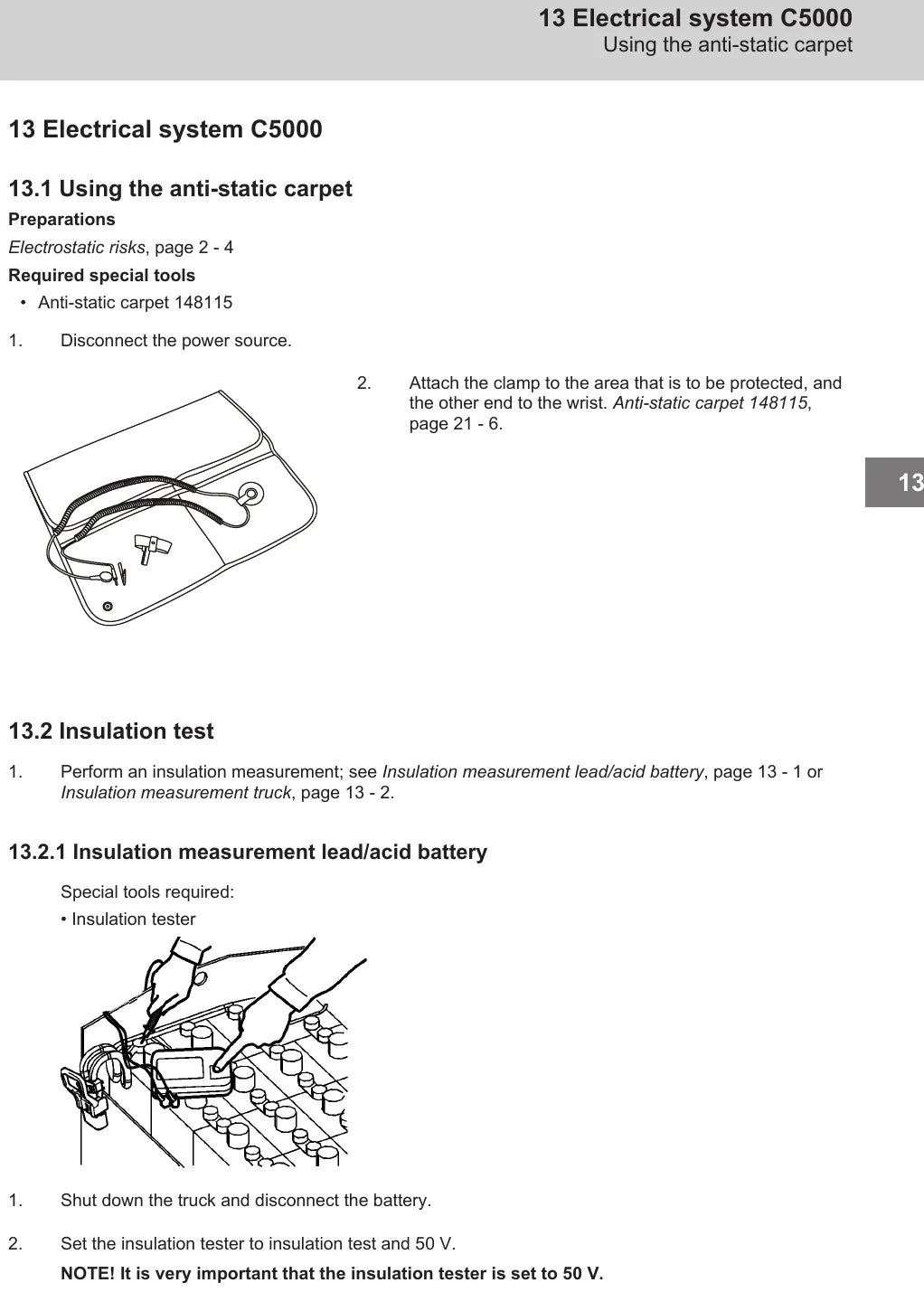

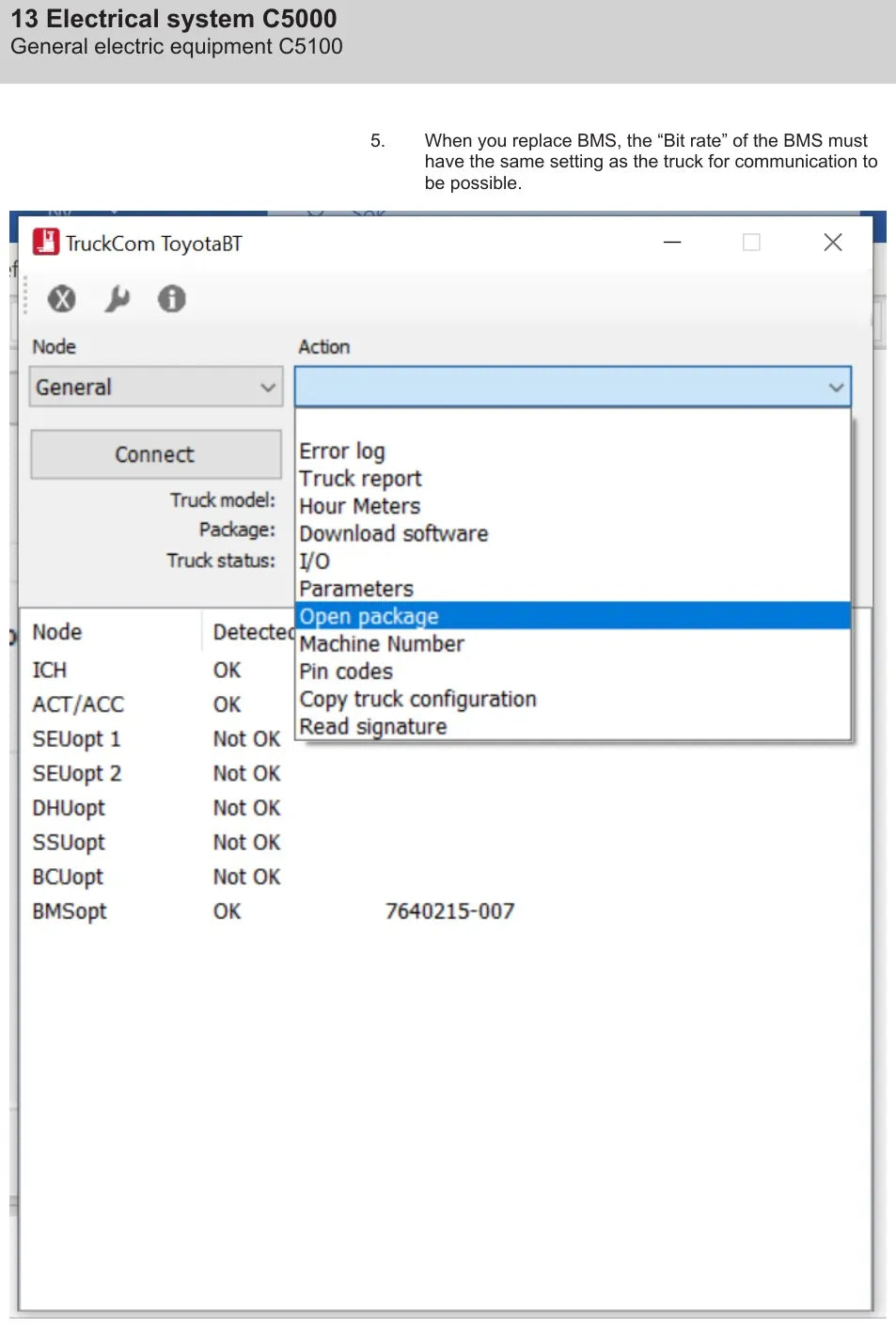

- Sistema elétrico (C5000)
- Hidráulica e pneumática (C6000)
- Função de trabalho - mastro de elevação (C7000)
- Equipamentos periféricos de instalação (C8000)
- Diagrama elétrico
- Diagrama hidráulico
Por que vale a pena
- Procedimento de fábrica com torque fechado, em vez de aperto no sentimento.
- Diagnóstico por código de falha com o valor de medição e o ponto exato do conector.
- Diagrama elétrico e diagrama hidráulico vêm dentro do mesmo volume, sem precisar de outra publicação.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Técnico de manutenção que atende frota de empilhadeiras BT.
- Oficina de equipamentos de movimentação que precisa de dado de fábrica.
- Gestor de frota que quer reduzir tempo de máquina parada.
- Comprador técnico que precisa dos dados e das ferramentas corretas antes do serviço.
Perguntas frequentes
Serve na minha empilhadeira SWE140?
Serve. O manual declara SWE100, SWE120, SWE120L, SWE120S, SWE140, SWE140L e SWE200D, com T-code 841, 842 e 843, válido a partir do número de série 7009713.
Em que idioma está?
Em inglês. Os diagramas elétrico e hidráulico, os códigos de falha, os números de conector e os valores de torque são universais e seguem a mesma simbologia usada no Brasil.
Traz os códigos de falha e os torques?
Traz os dois. Os códigos vêm com árvore de diagnóstico e valor de medição, como o 3:576, e os torques são fechados, do tipo 3,5±0,5 N·m e 5±1,2 N·m.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
