Diagrama elétrico das empilhadeiras Toyota 8FG35N a 8FG50N e 40-8FD35N a 40-8FD80N, edição de 29 de janeiro de 2015, com 173 páginas em inglês, todas pesquisáveis. É o boletim GE-15006, que acrescenta o esquema da cabine deluxe ao manual de reparação Vol. 2, publicação CE109 — e vem com o livro de diagramas inteiro: 7 capítulos, dos circuitos por sistema (a partir da página 50) aos aterramentos (149), fusíveis (153) e lista de conectores (157). Um único arquivo cobre três motorizações: 14Z-II, 1FS e 1KD.
Aplicação — serve em quê
- Empilhadeira Toyota 8FG35N, 8FG40N, 8FG45N e 8FG50N
- Empilhadeira Toyota 40-8FD35N a 40-8FD80N
- Máquinas equipadas com cabine deluxe (DX)
- Máquinas com motor 14Z-II
- Máquinas com motor 1FS
- Máquinas com motor 1KD
- Complemento do manual de reparação Vol. 2, publicação CE109
Destaques deste material
- 173 páginas, todas com texto pesquisável, na referência GE-15006 de 29 de janeiro de 2015.
- Sete capítulos com página de início declarada: introdução (2), roteamento dos chicotes (17), localização de relés (41), circuitos por sistema (50), aterramentos (149), fusíveis de alimentação (153) e lista de conectores (157).
- Roteamento dos chicotes no compartimento do motor, no painel, na dianteira, na área do mastro e em três trechos da traseira.
- Três motorizações no mesmo livro — 14Z-II, 1FS e 1KD — cada uma com sua caixa de relés STEP LH R/B.
- Relés do motor identificados um a um: EFI MAIN, LPG MAIN, ST RELAY, C/OPN, EDU e DPF.
- Códigos de aterramento nomeados, como AB (chapa dianteira, lado externo esquerdo) e OI (longarina lateral esquerda, parte superior).
- Tabela de peças com código e página de referência (A4, A119, R1, R9, R14, R15, S3, S4) e os blocos de relé e de junção do compartimento do motor.
Circuitos e sistemas cobertos
- Introdução e como ler os diagramas elétricos
- Roteamento dos chicotes no compartimento do motor (motores 14Z-II, 1FS e 1KD)
- Roteamento dos chicotes no painel de instrumentos
- Roteamento dos chicotes na parte dianteira da carroceria
- Roteamento dos chicotes na área do mastro
- Roteamento dos chicotes na parte traseira da carroceria (nºs 1, 2 e 3)
- Localização dos relés e caixas de relés (R/B) e de junção (J/B)

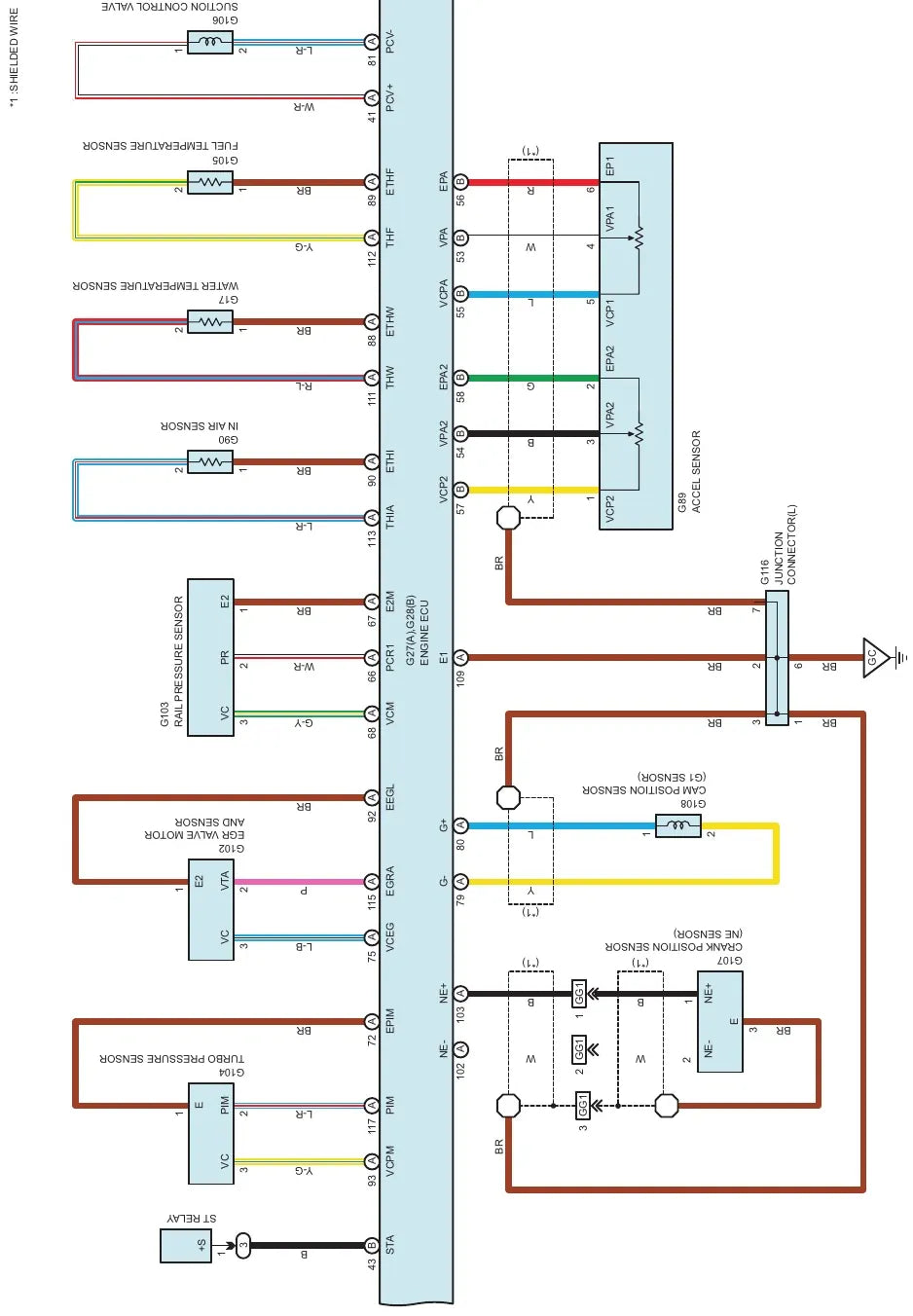

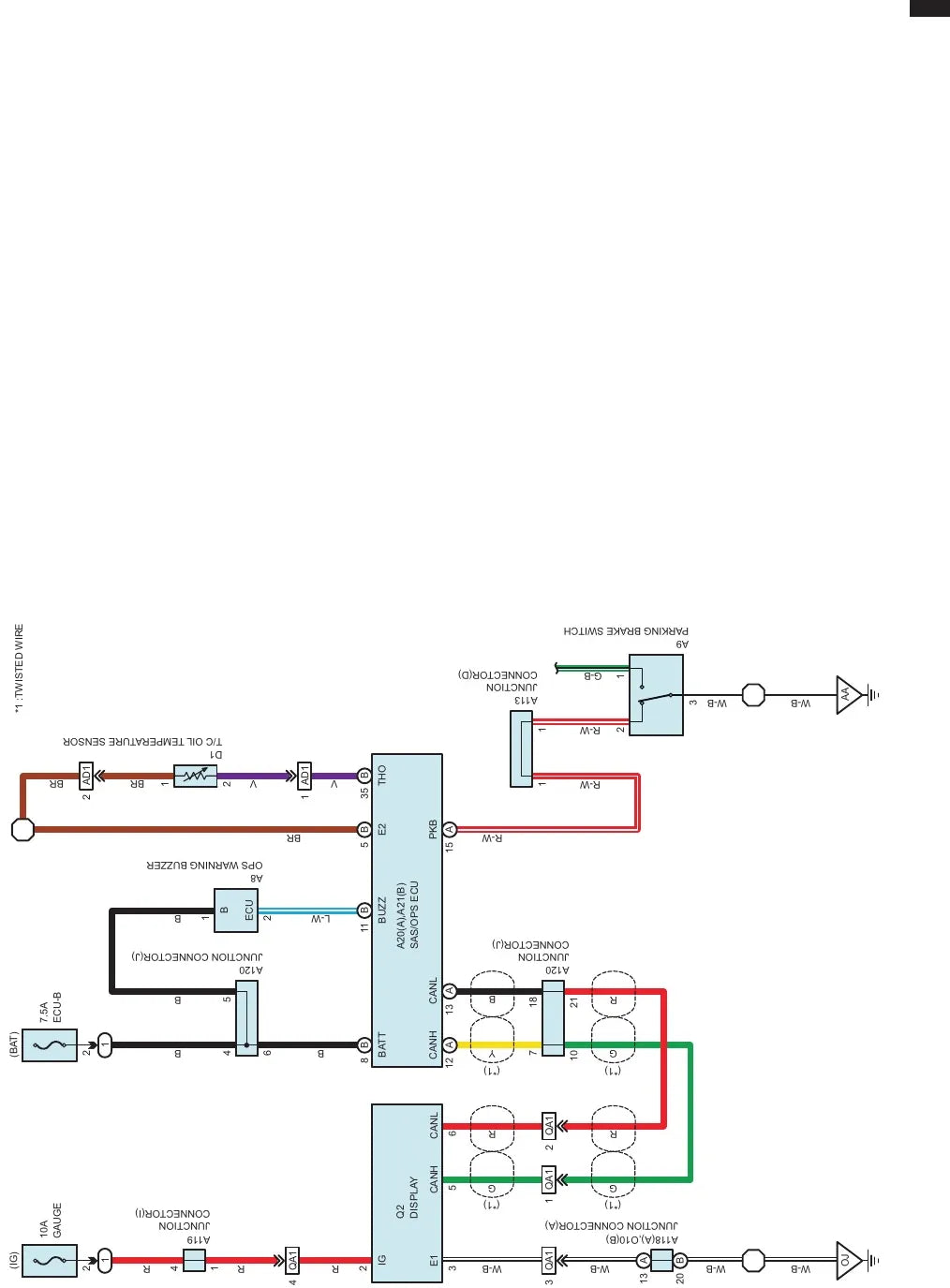

- Circuitos dos sistemas (alimentação e circuitos por função)
- Pontos de aterramento
- Fusíveis de alimentação
- Lista de conectores
- Relés do motor: EFI MAIN, LPG MAIN, ST RELAY, C/OPN, EDU e DPF
- Elos fusíveis (fusible links) e conectores de junção (J/C)
- Emendas e conexões fio a fio (wire to wire)
Por que vale a pena
- Achar o fio certo sem abrir o chicote no chute, com o trajeto do chicote desenhado por região da máquina.
- Localização dos relés, dos aterramentos e dos conectores, com fusíveis de alimentação mapeados.
- Um arquivo só atende a faixa 8FG35N a 8FG50N e 40-8FD35N a 40-8FD80N, com três motorizações.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Técnico de manutenção de empilhadeira a combustão.
- Eletricista e assistência técnica de equipamentos de movimentação de carga.
- Armazém, porto e indústria que mantém a própria frota Toyota.
Perguntas frequentes
Serve na minha empilhadeira Toyota?
Serve na faixa 8FG35N a 8FG50N e 40-8FD35N a 40-8FD80N, incluindo as máquinas com cabine deluxe (DX). As três motorizações cobertas são a 14Z-II, a 1FS e a 1KD.
Em que idioma está?
O texto está em inglês. Os circuitos são desenho técnico: código de relé, número de conector, ponto de aterramento e cor de fio se leem sem tradução.
É o manual de reparação completo?
Não. É o livro de diagramas elétricos, publicado como boletim GE-15006 que complementa o manual de reparação Vol. 2 (CE109). Ainda assim traz o esquema inteiro: circuitos por sistema, roteamento de chicotes, relés, aterramentos, fusíveis e lista de conectores.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O arquivo é seu para sempre: baixe quantas vezes quiser e guarde no computador, no celular ou no tablet.
