Manual de reparação da empilhadeira elétrica BT LWI160, publicação 7660234-040, com 436 páginas em inglês. São 24 capítulos, do princípio de funcionamento ao índice, com o capítulo 19 dedicado aos diagramas elétricos e o 20 aos diagramas hidráulicos. O sistema elétrico C5000 é o maior do livro, com 146 páginas, das quais 102 só de equipamento elétrico geral. A tabela de códigos de falha traz número, descrição, causa e ação corretiva.
Aplicação — serve em quê
- Empilhadeira elétrica BT LWI160
- Máquinas com sistema de baterias em paralelo de 50 Ah e BMS
- Máquinas com rede CAN entre a ICH e os módulos A36, A37 e B90
- Versões com botão de emergência a partir do número de série 6659479
- Máquinas com mastro de elevação e função de trabalho C7000
- Máquinas com painel e display de operação
Destaques deste material
- Publicação 7660234-040, 436 páginas, 421 delas com texto pesquisável.
- 24 capítulos numerados, do princípio de funcionamento (1) ao índice (24), com lista de parâmetros e instalação.
- Capítulo 19 com os diagramas elétricos e capítulo 20 com os diagramas hidráulicos.
- O sistema elétrico C5000 é o maior do livro: 146 páginas, sendo 102 de equipamento elétrico geral.
- Tabela de códigos de falha com número, descrição, causa e ação — como 8:111 e 8:112, de comunicação CAN entre a ICH e os módulos A36, A37 ou B90, e o 4900 do HSW1.
- Valores de teste reais, como a resistência acima de 24 kOhm entre o chassi e o conector da rede CAN.
- Procedimentos com corte por número de série, como a instalação do botão de emergência S21 a partir do serial 6659479.
O que este manual cobre
- Introdução geral e como usar o manual
- Regras gerais de segurança
- Princípio de funcionamento
- Parâmetros e lista de parâmetros
- Instalação e manutenção
- Diagnóstico de falhas por códigos de erro

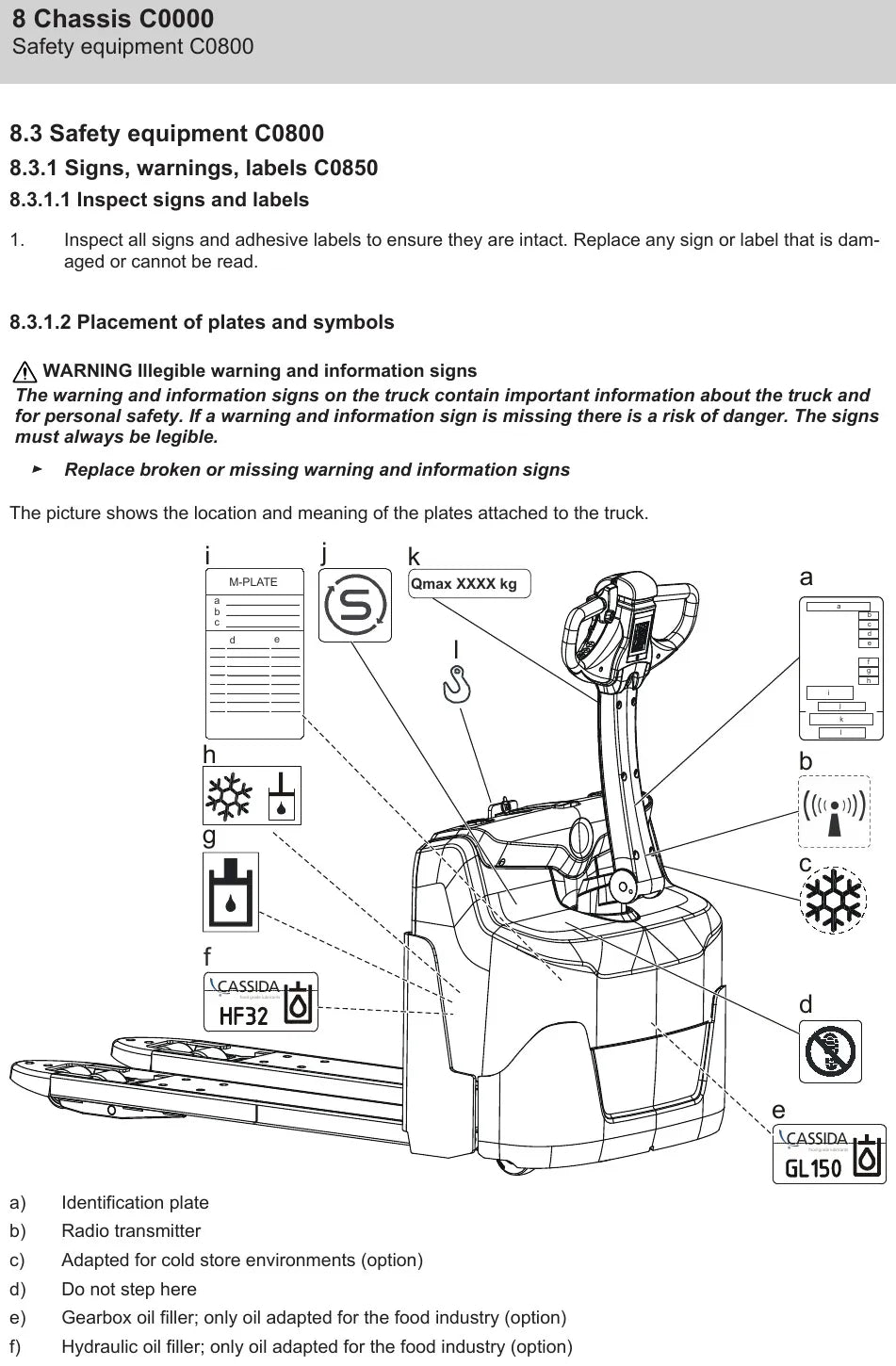

- Chassi (C0000)
- Motores elétricos (C1000)
- Transmissão e engrenagem de tração (C2000)
- Freio, roda e sistema de rodagem (C3000)
- Sistema de direção (C4000)

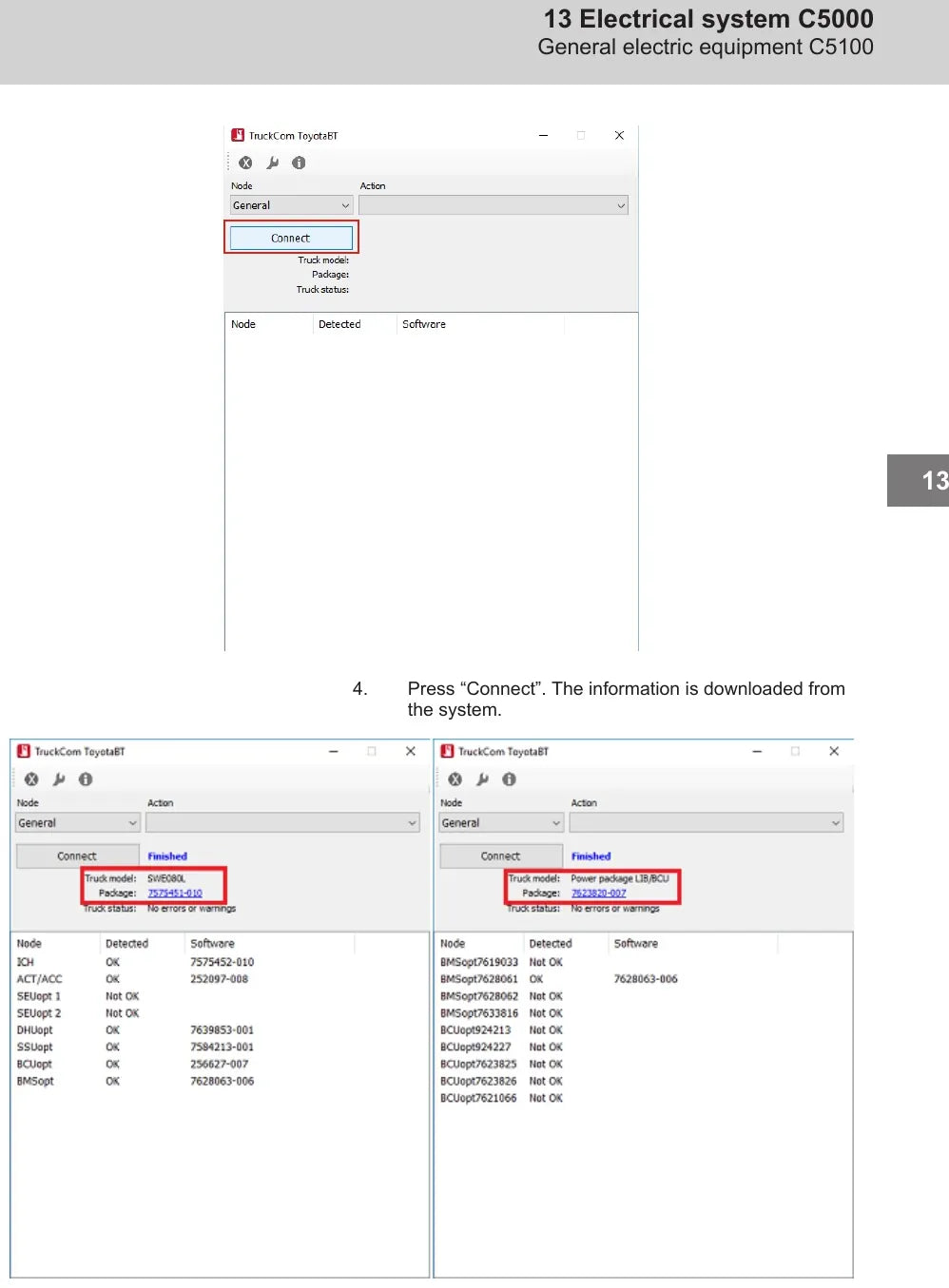

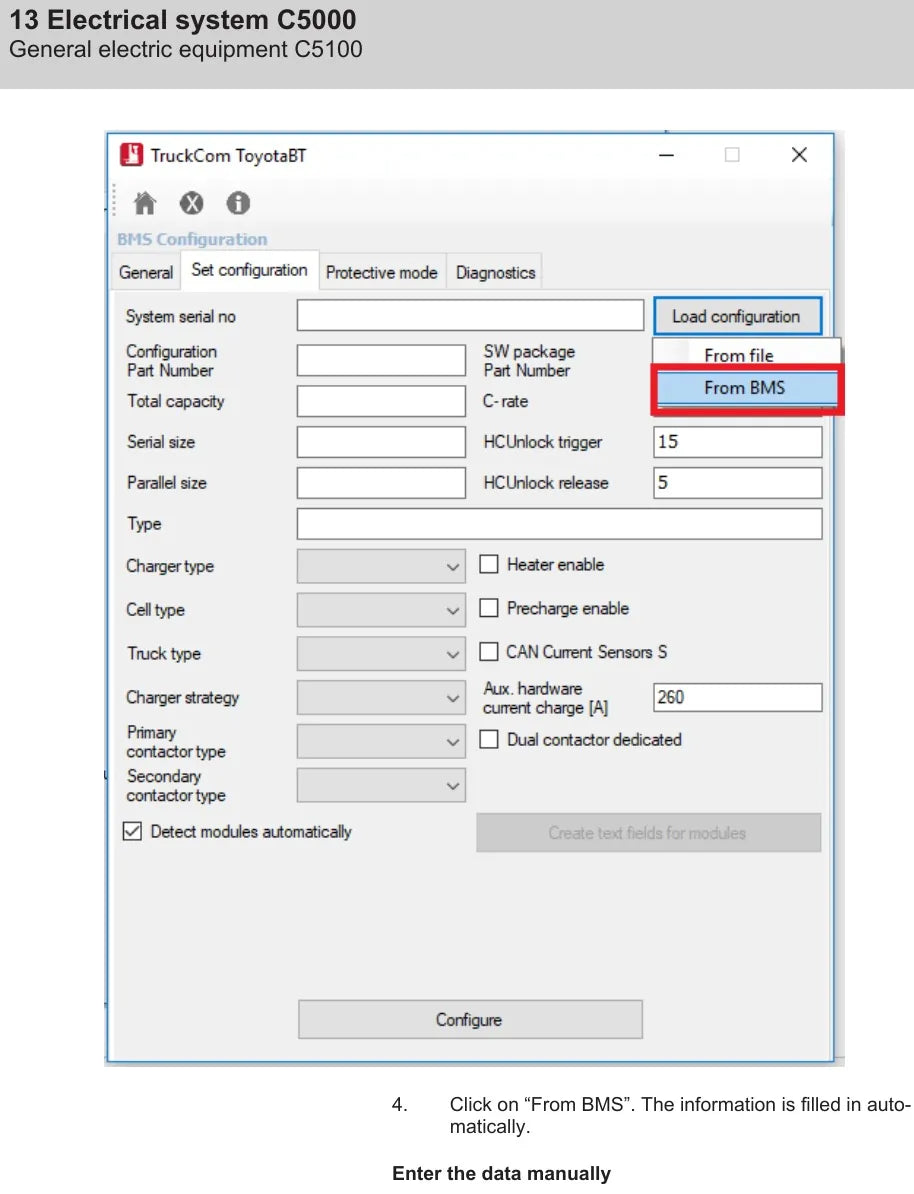

- Sistema elétrico (C5000): equipamento elétrico geral, painel/display, potência da função de translado e sensores de proteção e posição

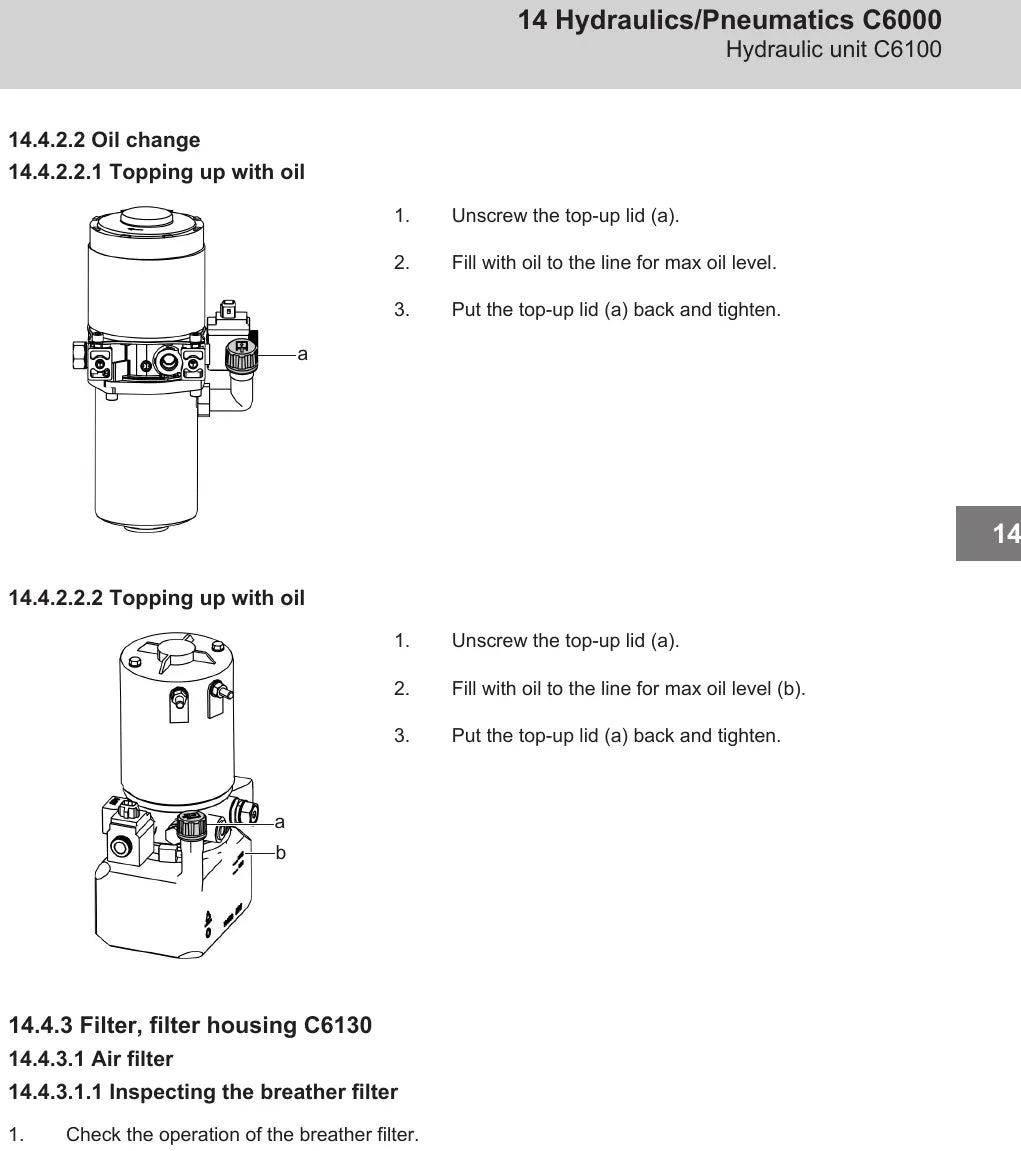

- Hidráulica e pneumática (C6000)
- Função de trabalho - mastro de elevação (C7000)
- Equipamento auxiliar, opcionais e instruções de descarte (C8000/C9000)
- Diagramas elétricos, diagramas hidráulicos, ferramentas, dados de serviço e dados técnicos
Por que vale a pena
- Procedimento de fábrica por conjunto, com dados de serviço e dados técnicos no fim do livro.
- Diagnóstico por código de falha, com número, descrição, causa provável e ação corretiva.
- Traz os diagramas elétricos e os hidráulicos dentro do mesmo volume, nos capítulos 19 e 20.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Técnico de manutenção de empilhadeira e paleteira elétrica.
- Oficina e assistência técnica de equipamentos de movimentação de carga.
- Armazém e centro de distribuição que faz a manutenção da própria frota.
Perguntas frequentes
Serve na minha LWI160?
Serve. A publicação 7660234-040 é o manual de reparação do modelo LWI160, com procedimentos que indicam o corte por número de série quando existe, como o botão de emergência a partir do serial 6659479.
Em que idioma está?
O manual está em inglês. Tabelas de código de falha, valores de teste, parâmetros e os diagramas elétricos e hidráulicos se leem sem tradução.
Traz os diagramas elétricos e hidráulicos?
Traz. O capítulo 19 é dos diagramas elétricos e o 20 dos hidráulicos, além das 146 páginas do sistema elétrico C5000, com 102 delas só de equipamento elétrico geral.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O arquivo é seu para sempre: baixe quantas vezes quiser e guarde no computador, no celular ou no tablet.
