Manual de Operação XCMG XZ16K a XZ65K em PDF, 67 páginas em português. Referência para quem precisa identificar peça, conferir medida ou seguir a sequência certa de serviço no chassi de guindaste sobre caminhão.
Um manual só para 14 chassis: do XZJ5222JQZ16K ao XZJ5430JQZ70K, toda a faixa XZ16K a XZ65K, de 16 a 70 toneladas de guindaste sobre caminhão XCMG. É o manual de operação do chassi especial das séries QYxxKx e XZxxKx, em português, da linha que a Santin Equipamentos importa da fábrica de Xuzhou. São 67 páginas com os diagramas do circuito pneumático, do hidráulico do chassi e do elétrico de 24 V com terra negativo, este último para os motores 6CL e WD615 com transmissão mecânica. Passa pelos 43 comandos e instrumentos da cabine, do manômetro de ar de duplo ponteiro ao bloqueio de diferencial, tomada de força e partida a frio.
Destaques deste material
- Manual de operação, em português, do chassi especial dos guindastes sobre caminhão XCMG das séries QYxxKx e XZxxKx.
- Um único volume atende 14 chassis, do XZJ5222JQZ16K ao XZJ5430JQZ70K, cobrindo a faixa XZ16K a XZ65K — de 16 a 70 toneladas.
- Equipamento do Grupo Maquinário de Construção Xuzhou (XCMG), da China, importado no Brasil pela Santin Equipamentos.
- São 67 páginas com diagramas do circuito pneumático, do sistema hidráulico do chassi e do sistema elétrico de 24 V com terra negativo.
- Identifica os 43 comandos e instrumentos da cabine, do manômetro de ar de duplo ponteiro (faixa normal de 0,45 a 0,8 MPa) ao bloqueio de diferencial, tomada de força e partida a frio.
O que este manual cobre
- Número do veículo: placa de identificação e número de identificação do veículo (VIN)
- Dispositivos na cabine: os 43 instrumentos, interruptores e indicadores
- Preparação antes de dirigir
- Partida e câmbio
- Controle de embreagem
- Sistema de freio

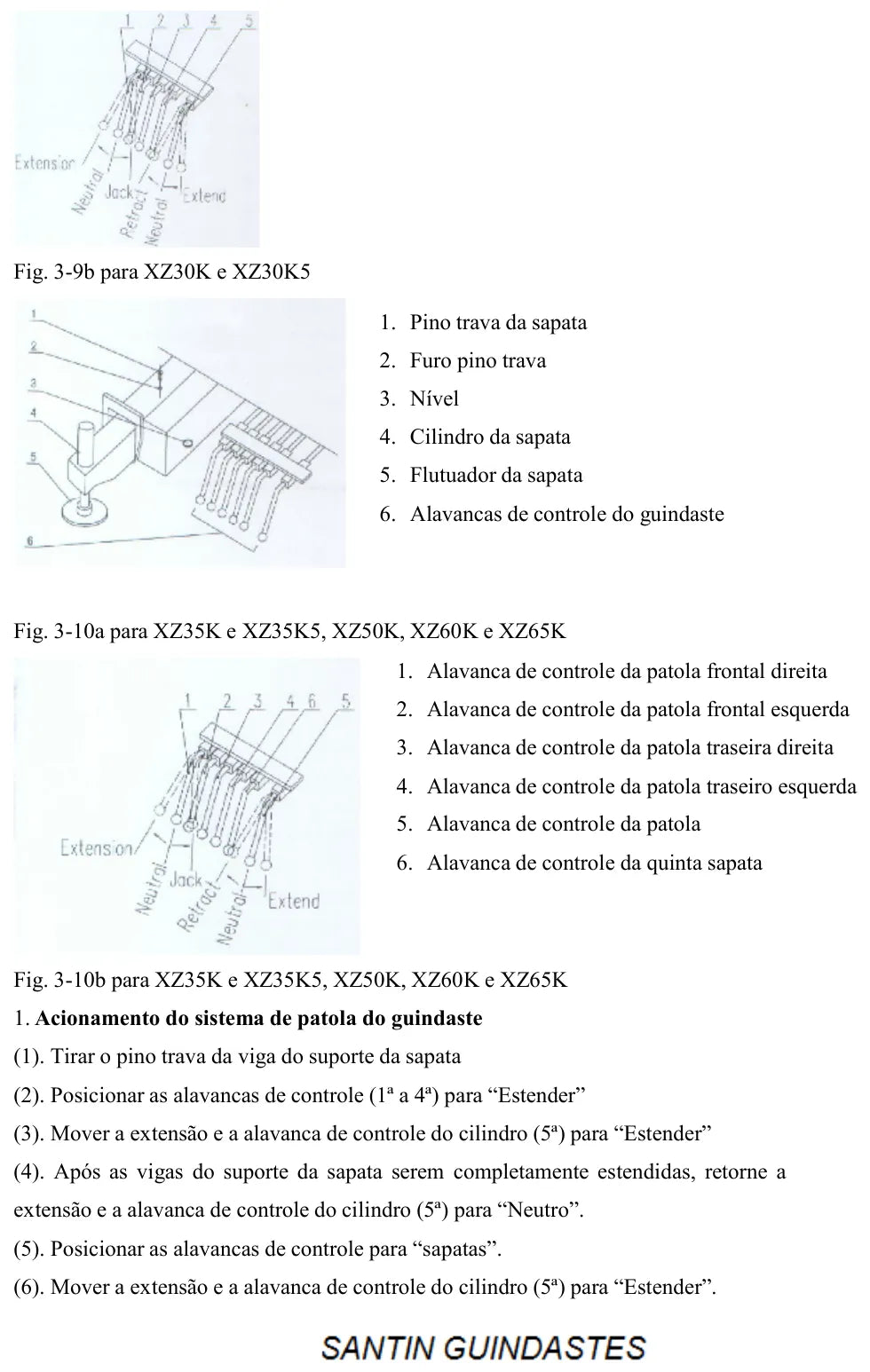

- Operação das sapatas (patolas)
- Operação de inverno
- Inspeção e troca da roda
- Uso do ar condicionado
- Manutenção e verificação de rotina do veículo, períodos de troca de óleo e pontos-chave

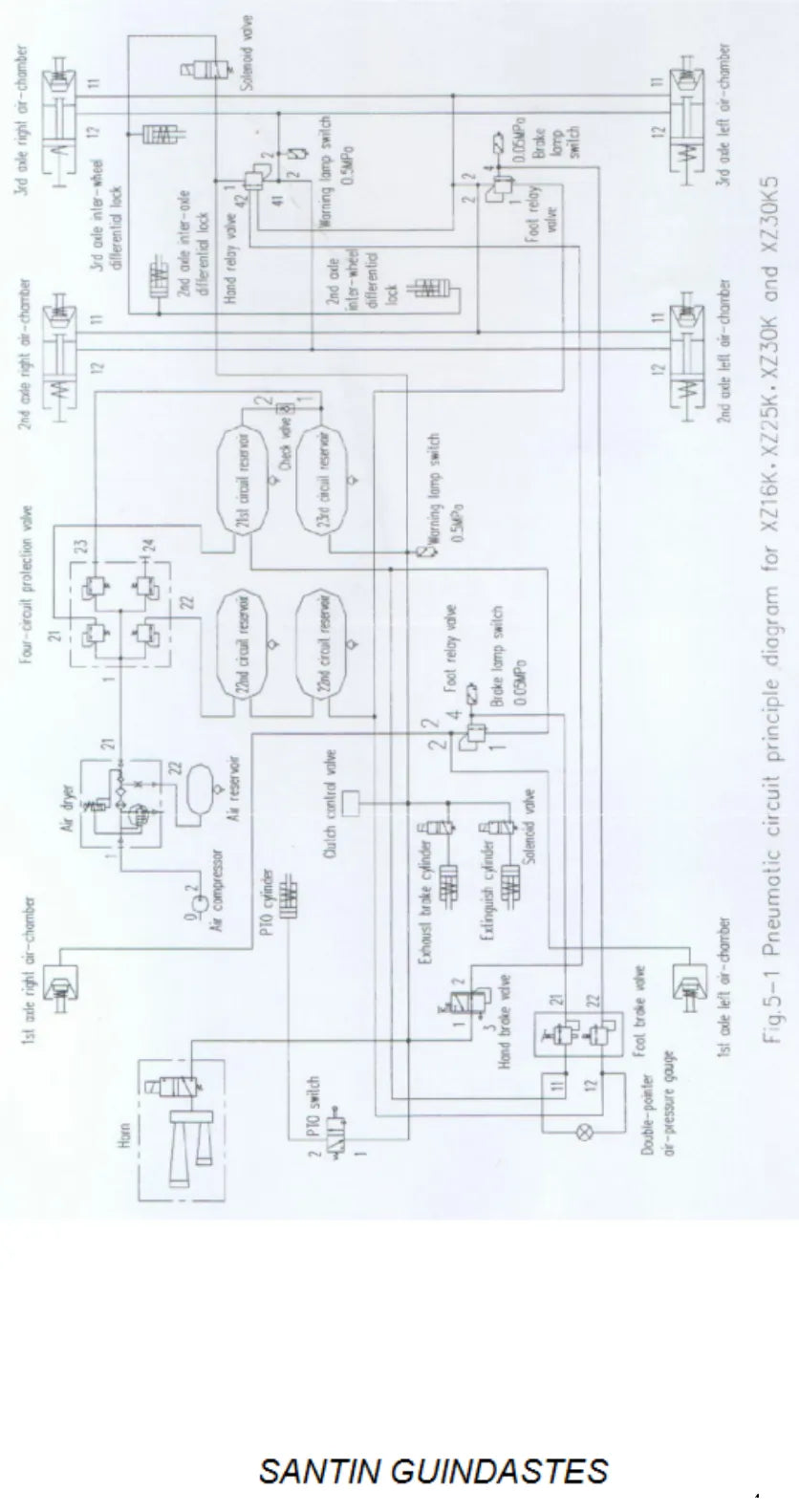

- Diagramas principais do circuito pneumático

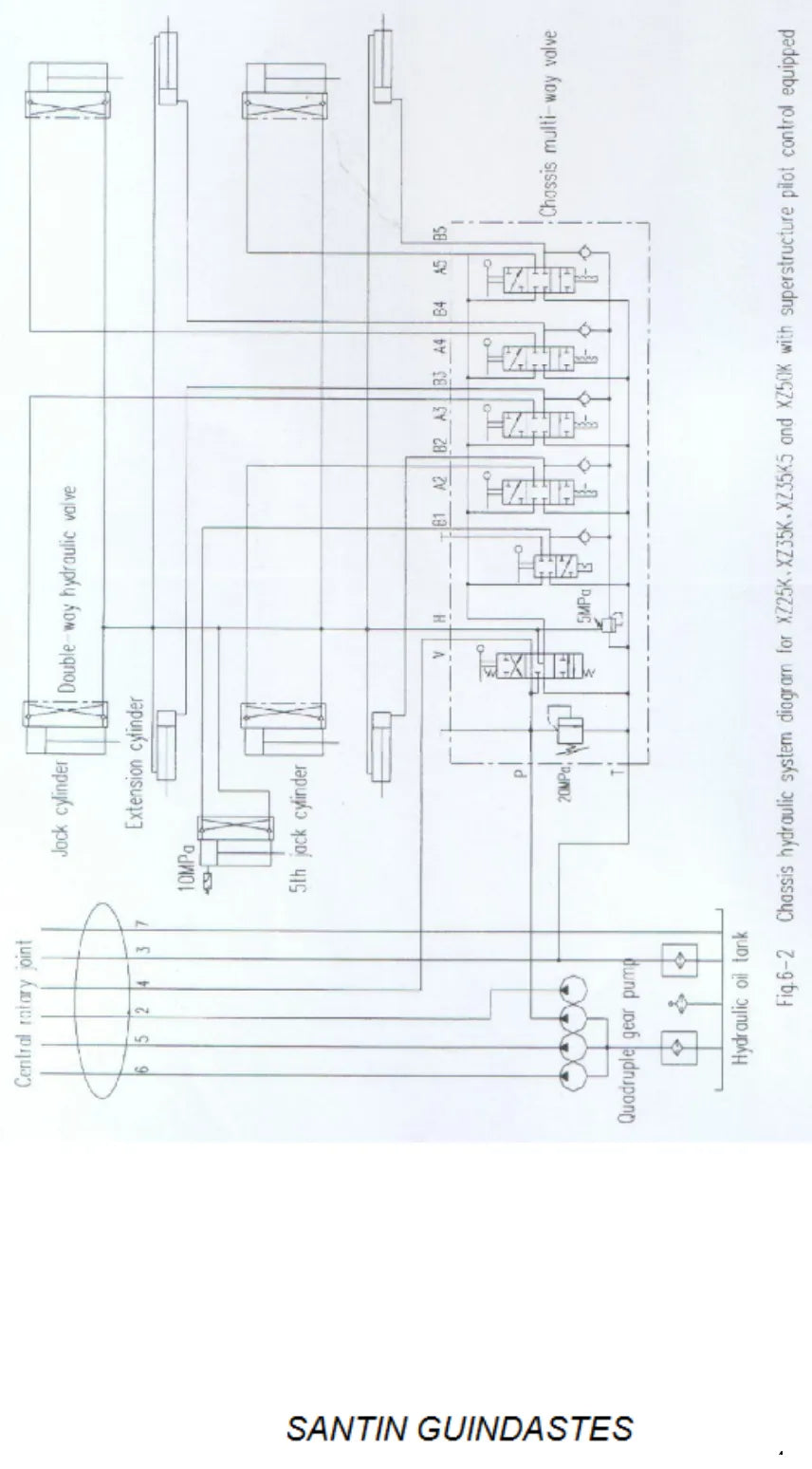

- Diagrama do sistema hidráulico do chassi
- Sistema elétrico e lista de peças principais
Por que vale a pena
- Traz os intervalos de manutenção e as capacidades de fluido como a fábrica especifica.
- Serve de base para montar o plano de manutenção preventiva da frota.
- Arquivo seu para sempre: baixa uma vez e consulta quantas vezes precisar, sem mensalidade.
- Entrega digital imediata, sem frete. Abre no celular na obra e no computador da oficina.
Para quem é
- Instrutores e equipes de treinamento em manutenção de equipamentos.
- Compradores e almoxarifes que precisam identificar o componente antes de cotar.
- Equipes de obra que precisam resolver a parada no próprio canteiro.
- Construtoras e pavimentadoras que fazem manutenção própria da frota.
Perguntas frequentes
O arquivo é o documento oficial de fábrica?
É. É a publicação original de fábrica. Cada figura, cada código e cada referência vêm da publicação original da XCMG.
Serve para a minha máquina?
Este exemplar cobre XZJ5222JQZ16K, XZJ5284JQZ25K, XZJ5310JQZ25K, XZJ5324JQZ30K, XZJ5326JQZ30K, XZJ5322JQZ35K, XZJ5371JQZ35K, XZJ5401JQZ40K, XZJ5402JQZ40K, XZJ53. Confira o modelo e o número de série na plaqueta; se o seu for outro, chame no WhatsApp (62) 99846-7503 que a gente confere antes da compra.
Em que idioma está o arquivo?
Este exemplar está em português. As vistas, os desenhos e os números de referência são universais — a leitura do desenho não depende do idioma.
O PDF é pesquisável?
É. O texto do PDF é selecionável, então dá para procurar pelo nome do conjunto ou pelo número da peça.
Dá para imprimir só a parte que eu preciso?
Dá. É um PDF comum: você abre, acha o conjunto e imprime só aquelas páginas.
