Este é o Manual de Operação Link-Belt HTC-86100: 232 páginas em PDF, idioma inglês. Documento de fábrica, sem resumo de internet e sem adaptação — cada página traz a informação na forma em que a Link-Belt a publicou.
Na hora de fechar o içamento a dúvida nunca é como se opera a máquina, e sim quanto ela levanta naquela configuração. Este é o livro de tabelas de carga do HTC-86100 com lança de 5 seções, publicação N3P0312, reposta pelo part number N3P0311 (032111). As tabelas vêm em quatro abas — patolas totalmente estendidas, intermediárias, retraídas e trabalho sobre pneus — com contrapeso de 0 a 39.500 lb degrau por degrau, e o jib de 58 ft nos offsets de 2°, 15°, 30° e 45° com lança principal de até 115,8 ft. Fecha com pressões hidráulicas, desempenho de guincho, cargas nos pontões e restrições de vento.
Destaques deste material
- Crane Rating Manual do guindaste hidráulico sobre caminhão Link-Belt HTC-86100, versão com lança de 5 seções.
- Publicação N3P0312, com reposição pelo part number N3P0311 (032111), emitida para a máquina de série N3K2-2746.
- São 244 páginas de tabelas de içamento organizadas em quatro abas: patolas totalmente estendidas, intermediárias, retraídas e operação sobre pneus.

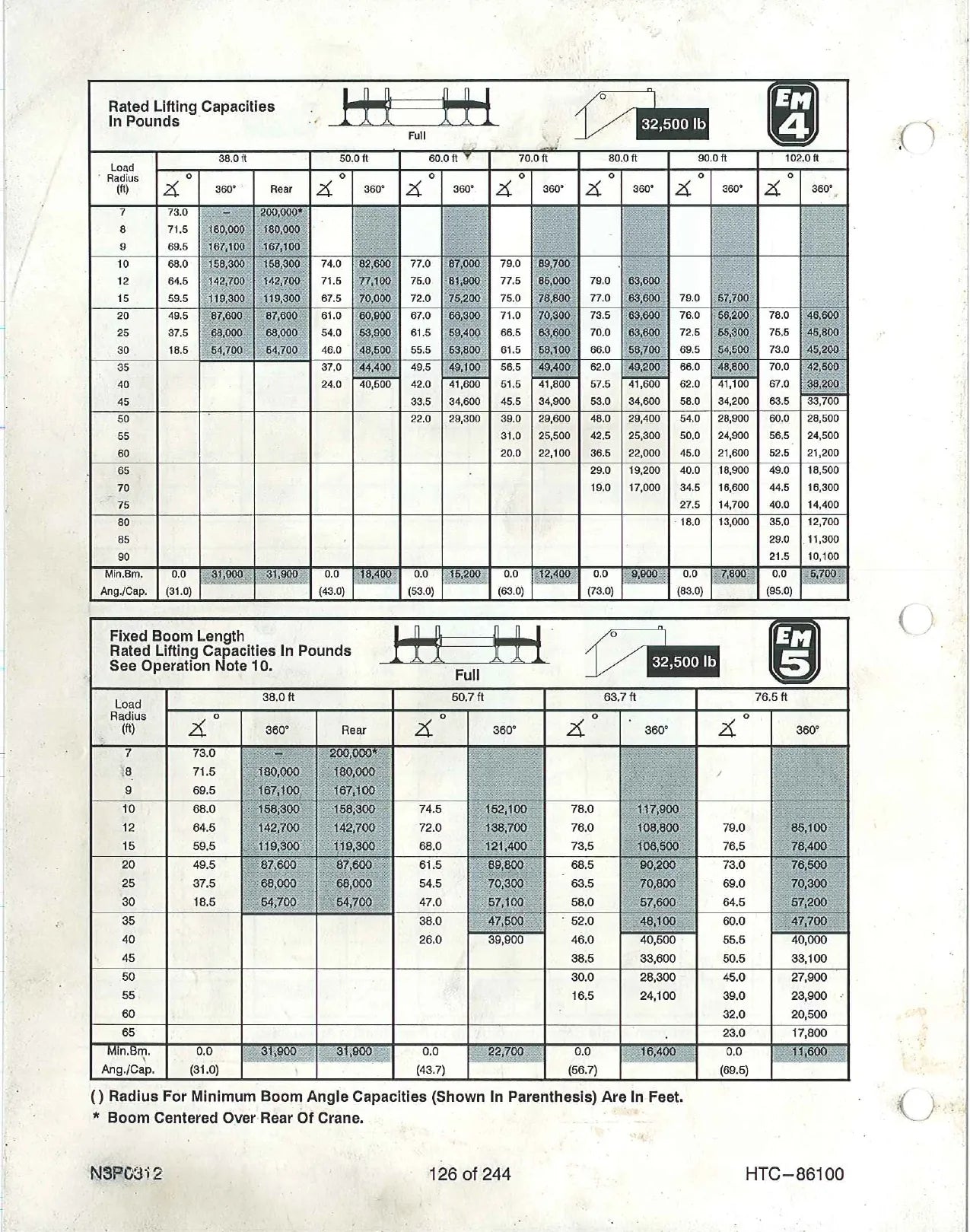

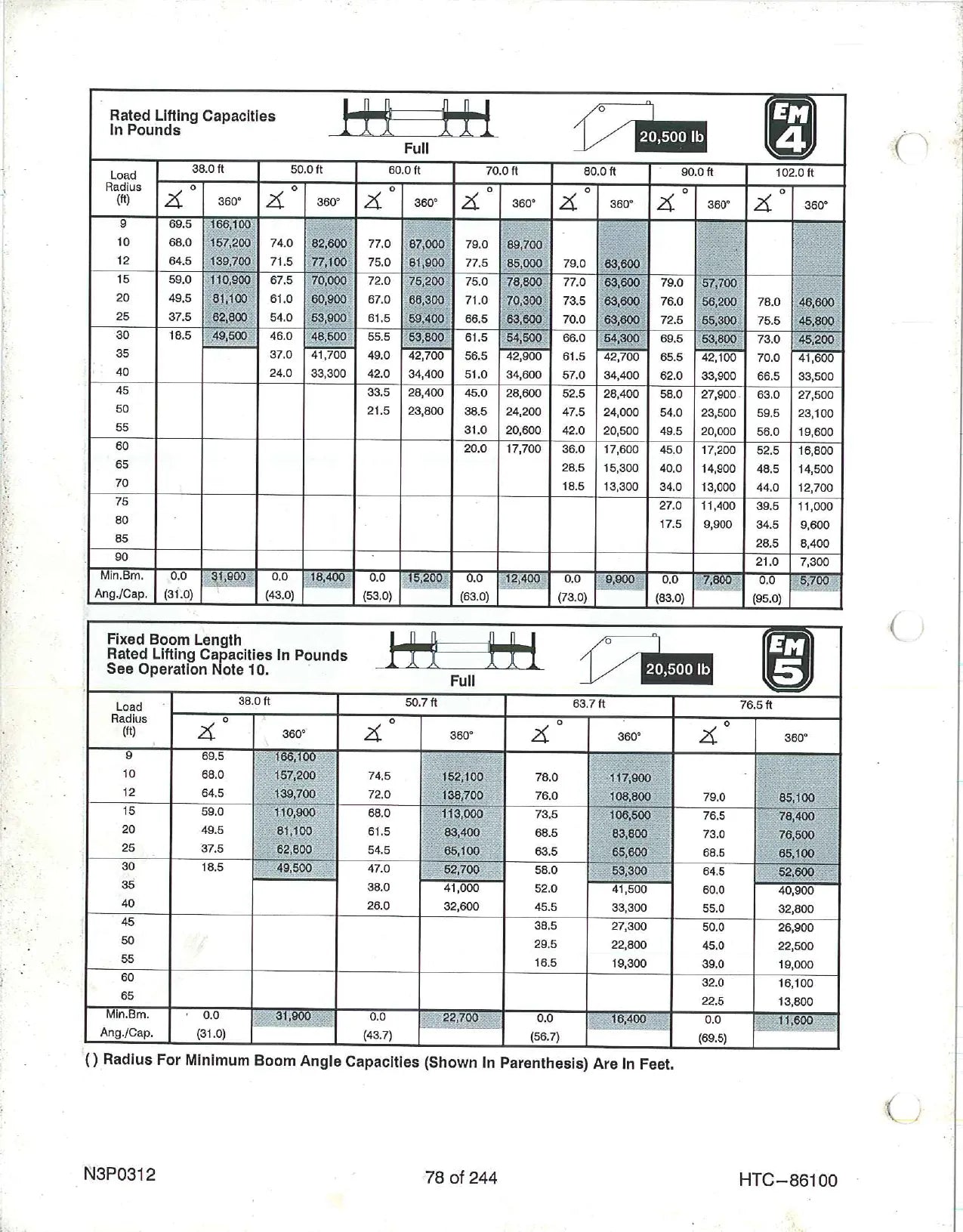

- Cobre contrapesos de 0 a 39.500 lb, com tabelas de capacidade para cada degrau (2.500, 5.500, 8.500, 11.500, 14.500, 17.500, 20.500, 23.500, 26.500, 29.500 e 32.500 lb).

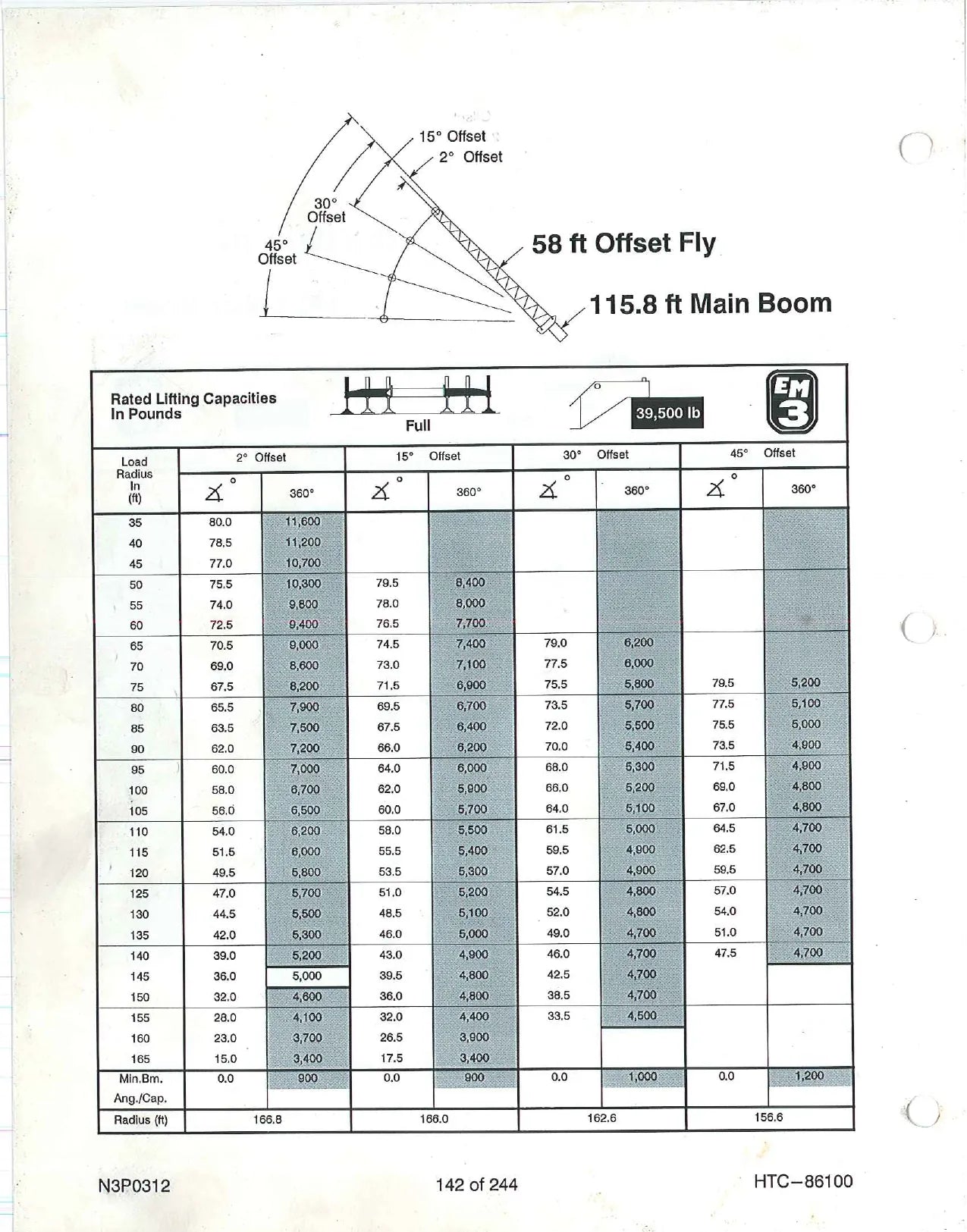

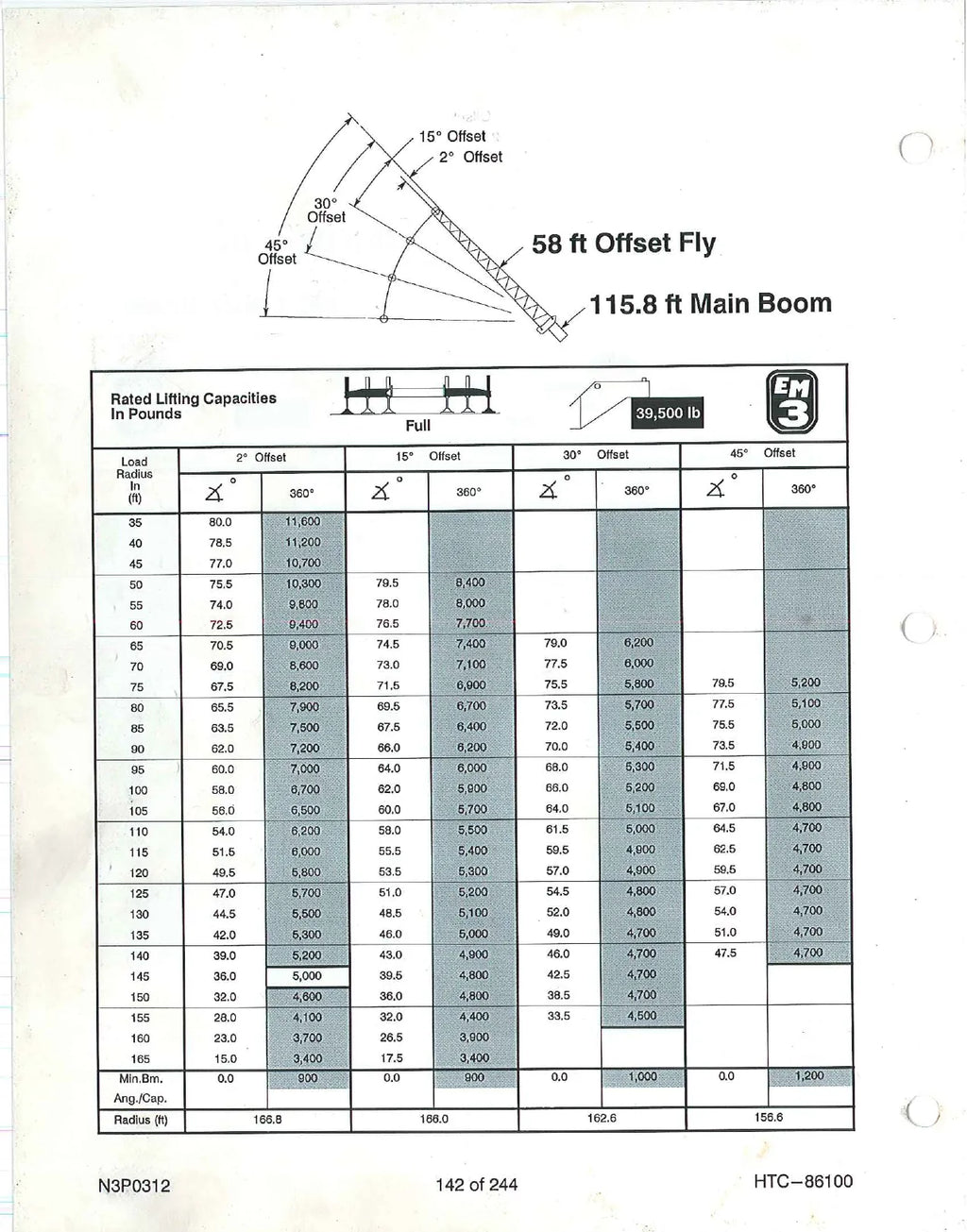

- Traz as capacidades do jib de 58 ft nos offsets de 2°, 15°, 30° e 45° combinados com lança principal de até 115,8 ft.
O que este manual cobre
- Instruções de operação do guindaste (Operating Instructions)
- Dimensões gerais (General Dimensions)
- Calibragem dos pneus e cargas nos pontões das patolas
- Modos de extensão da lança (Boom Extend Modes)
- Desempenho por modo de lança - guia de referência
- Desempenho do guincho e tabela de capacidade do cabo de aço
- Pressões de ajuste dos circuitos hidráulicos (Hydraulic Circuit Pressure Settings)
- Áreas de trabalho e diagrama de alcance (Working Areas / Working Range Diagram)
- Deduções de capacidade (Capacity Deductions)
- Configurações permitidas do guindaste
- Restrições de velocidade do vento e estabilidade traseira
- Capacidades de içamento com patolas totalmente estendidas
- Capacidades de içamento com patolas em extensão intermediária e totalmente retraídas
- Capacidades de içamento sobre pneus, de 0 a 32.500 lb de contrapeso (Tab 4 - On Tires)
Por que vale a pena
- Traz os intervalos de manutenção e as capacidades de fluido como a fábrica especifica.
- Serve de base para montar o plano de manutenção preventiva da frota.
- Reduz o tempo de máquina parada — a informação está organizada por conjunto, não espalhada.
- Ajuda a treinar equipe nova com o material oficial, e não com o que cada um aprendeu de ouvido.
Para quem é
- Mecânicos de campo que precisam da referência correta na hora do serviço.
- Proprietários que fazem a própria manutenção e não querem depender de terceiro.
- Construtoras e pavimentadoras que fazem manutenção própria da frota.
- Empresas de terraplenagem e mineração com frota fora de estrada.
Perguntas frequentes
O arquivo é o documento oficial de fábrica?
É. Publicação N3P0312. Cada figura, cada código e cada referência vêm da publicação original da Link-Belt.
Em que idioma está o arquivo?
Este exemplar está em inglês. As vistas, os desenhos e os números de referência são universais — a leitura do desenho não depende do idioma.
O PDF é pesquisável?
É. O texto do PDF é selecionável, então dá para procurar pelo nome do conjunto ou pelo número da peça.
Dá para imprimir só a parte que eu preciso?
Dá. É um PDF comum: você abre, acha o conjunto e imprime só aquelas páginas.
Serve para a minha máquina?
Este exemplar cobre HTC-86100. Confira o modelo e o número de série na plaqueta; se o seu for outro, chame no WhatsApp (62) 99846-7503 que a gente confere antes da compra.
