Catálogo de Peças Kubota V3300DI-E2BG em PDF, 45 páginas em inglês. Referência para quem precisa identificar peça, conferir medida ou seguir a sequência certa de serviço no motor diesel.
Quem já errou a junta de cabeçote do V3300 sabe que são três espessuras: aqui elas aparecem separadas pelo entalhe de identificação — 1C020-03310 com dois entalhes, 1C020-03600 com um e 1C020-03610 sem nenhum. É o catálogo de peças da variante de injeção direta V3300DI-E2BG-ACP-2, com dados atualizados em 14/11/2014. Em 45 páginas percorre o motor inteiro, da carcaça 1C020-01010 até válvulas e balancins, passando por cárter 1C010-01503, filtro de óleo 1C010-32110, cabeçote montado 1C020-03029, governador e tanque de expansão. Cada linha traz número, descrição, quantidade, intercambiabilidade e o peso da peça em quilos.
Destaques deste material
- Catálogo de peças do motor diesel Kubota V3300DI-E2BG-ACP-2, com dados atualizados em 14/11/2014.
- 45 páginas que percorrem o motor inteiro, da carcaça (COMP CRANKCASE 1C020-01010, 77 kg) até válvulas e balancins.
- Traz as três espessuras de junta de cabeçote pelo entalhe de identificação: 1C020-03310 (2 entalhes), 1C020-03600 (1 entalhe) e 1C020-03610 (sem entalhe).

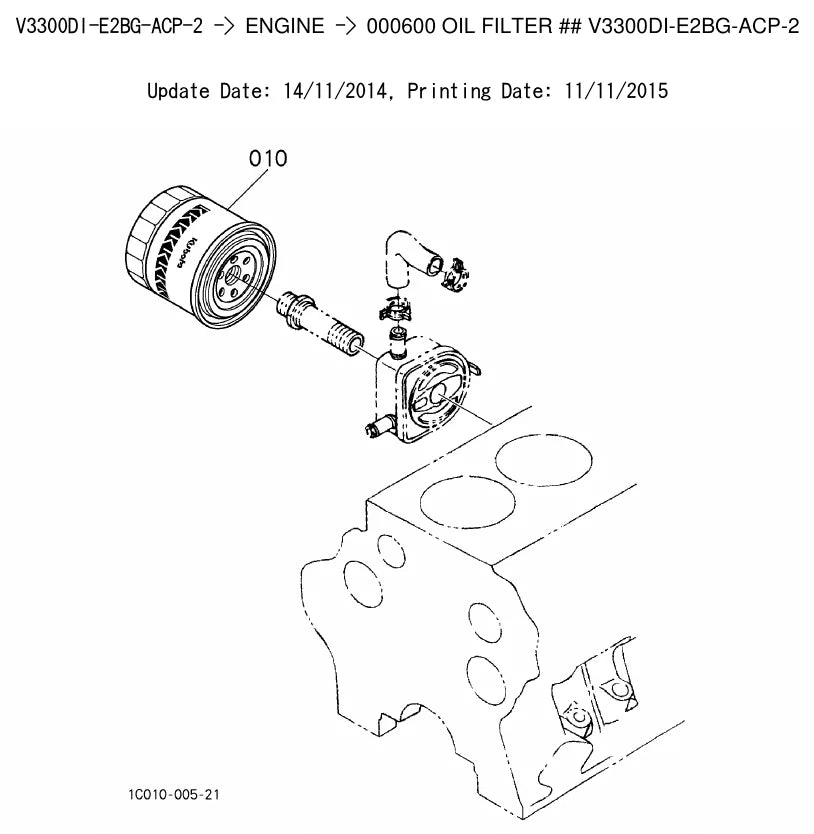

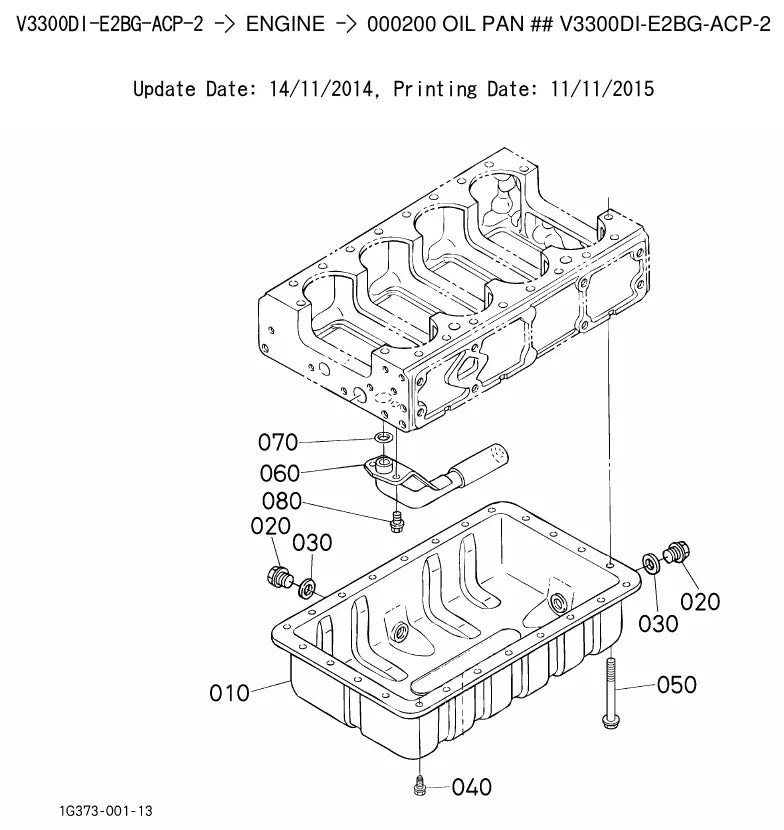

- Inclui cárter completo 1C010-01503, filtro de óleo 1C010-32110, cabeçote montado 1C020-03029, governador, alavanca-garfo do regulador e tanque de expansão.
- Cada linha traz número de peça, descrição, quantidade, sinalização de intercambiabilidade e o peso da peça em quilos.
Grupos e sistemas cobertos
- Crank Case
- Oil Pan
- Cylinder Head
- Gear Case
- Main Bearing Case
- Camshaft And Idle Gear Shaft

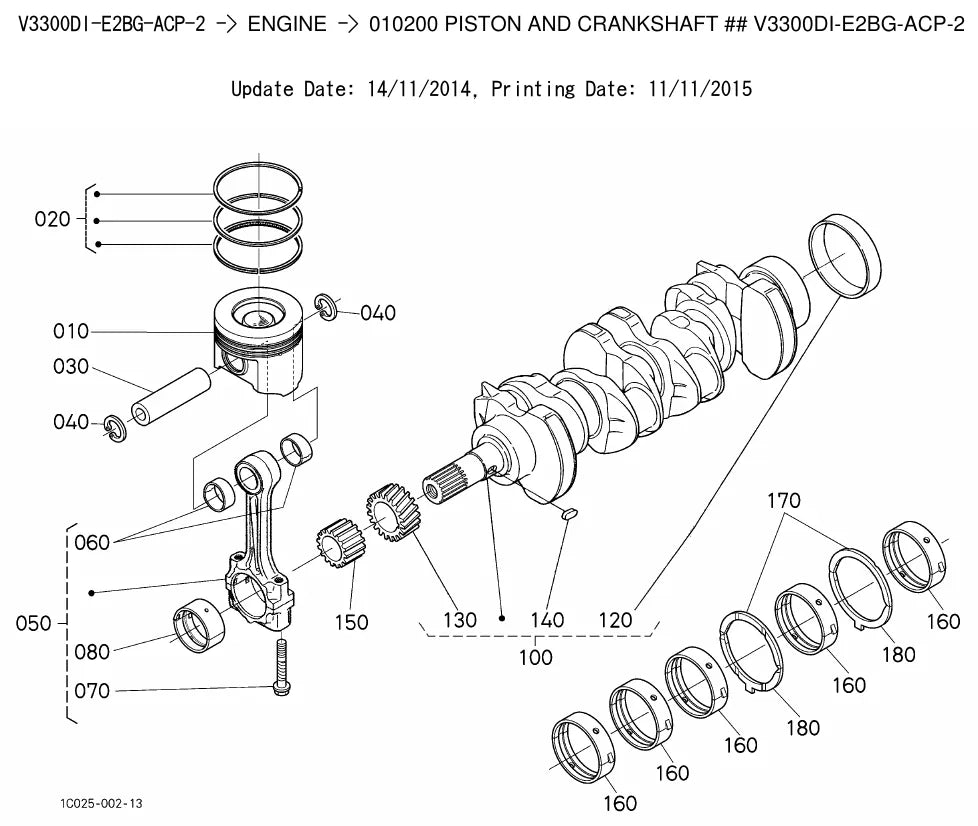

- Piston And Crankshaft
- Flywheel

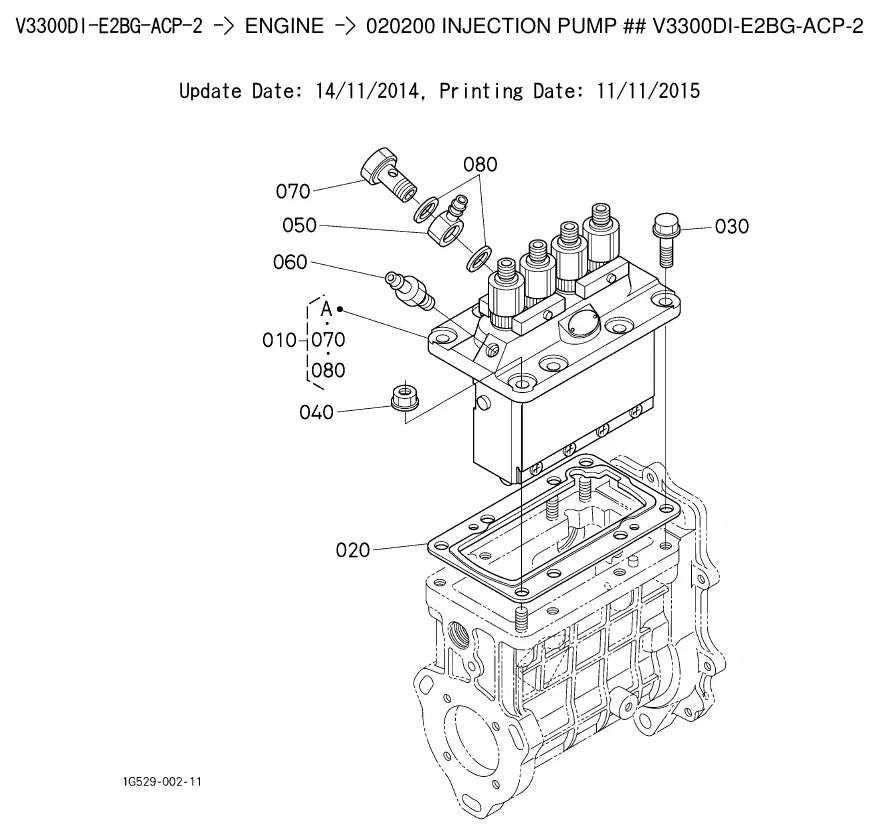

- Injection Pump
- Nozzle Holder And Glow Plug
- Governor
- Dynamo And Pulley
- Starter
- Water Pump, Water Flange And Thermostat
Por que vale a pena
- Documento de fábrica, não é apostila: os códigos e as referências são os oficiais da Kubota.
- Cada figura traz o número da peça e a quantidade — dá para montar a lista de compra direto do documento.
- Evita comprar peça errada: o número de referência sai do próprio documento, não de palpite.
- Arquivo seu para sempre: baixa uma vez e consulta quantas vezes precisar, sem mensalidade.
Para quem é
- Revendas e lojas de peças que precisam confirmar aplicação antes de vender.
- Instrutores e equipes de treinamento em manutenção de equipamentos.
- Retíficas e oficinas de motor diesel.
- Equipes que fazem manutenção de grupo gerador e motor estacionário.
Perguntas frequentes
O arquivo é o documento oficial de fábrica?
É. É a publicação original de fábrica. Cada figura, cada código e cada referência vêm da publicação original da Kubota.
O PDF é pesquisável?
É. O texto do PDF é selecionável, então dá para procurar pelo nome do conjunto ou pelo número da peça.
Dá para imprimir só a parte que eu preciso?
Dá. É um PDF comum: você abre, acha o conjunto e imprime só aquelas páginas.
Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento, sem frete e sem espera. Dúvidas, chame no WhatsApp (62) 99846-7503.
Em que idioma está o arquivo?
Este exemplar está em inglês. As vistas, os desenhos e os números de referência são universais — a leitura do desenho não depende do idioma.
