O Manual de Oficina Mercedes-Benz E 350 (C207) reúne 9 versões da Classe E Coupé e Cabriolet (C207/A207): E 350, E 350 4MATIC, E 350 CGI, E 350 CDI e E 350 BlueTEC / E 350 d, em cupê e conversível. Os motores são OM 642, M 272 e M 276, com câmbio 7G-TRONIC e, no BlueTEC Coupé, também o 9G-TRONIC. Cada versão recebe o manual de oficina dela, com até 366 procedimentos de reparo e até 3.500 páginas, todos em português.
Versões disponíveis (9)
- E 350 BlueTEC / E 350 d Coupé — chassi 207.326 · motor OM 642 · Coupé · 366 procedimentos · 3.278 páginas
- E 350 CDI Coupé — chassi 207.323 · motor OM 642 · Coupé · 366 procedimentos · 3.279 páginas
- E 350 CGI Coupé — chassi 207.357 · Coupé · 349 procedimentos · 3.500 páginas
- E 350 4MATIC Coupé — chassi 207.388 · motor M 276 · Coupé · 347 procedimentos · 3.188 páginas
- E 350 Coupé — chassi 207.359 · motor M 276 · Coupé · 327 procedimentos · 3.063 páginas
- E 350 CDI Cabriolet — chassi 207.423 · motor OM 642 · Cabriolet · 305 procedimentos · 3.354 páginas
- E 350 Cabriolet — chassi 207.459 · motor M 276 · Cabriolet · 265 procedimentos · 3.129 páginas
- E 350 Cabriolet — chassi 207.456 · Cabriolet · 247 procedimentos · 3.342 páginas
- E 350 CGI Cabriolet — chassi 207.457 · motor M 272 · Cabriolet · 243 procedimentos · 3.123 páginas
Separe primeiro cupê de Cabriolet e depois veja o motor no documento. Exemplos: E 350 CDI Coupé é 207.323, E 350 Coupé com M 276 é 207.359 e E 350 CGI Cabriolet com M 272 é 207.457. Há dois chassis de E 350 Cabriolet, 207.456 e 207.459, então o código é o que decide. Na dúvida, chame no WhatsApp.
Destaques deste manual
- 9 versões entre Coupé e Cabriolet, dos chassis 207.323 a 207.459.
- Motores OM 642, M 272 e M 276.
- Câmbios 7G-TRONIC (722.9) e 9G-TRONIC (725.0).
- De 243 a 366 procedimentos de reparo.
- Entre 3.063 e 3.500 páginas.
- Até 243 valores de torque.
- 64 sistemas nos esquemas elétricos.
O que este manual cobre

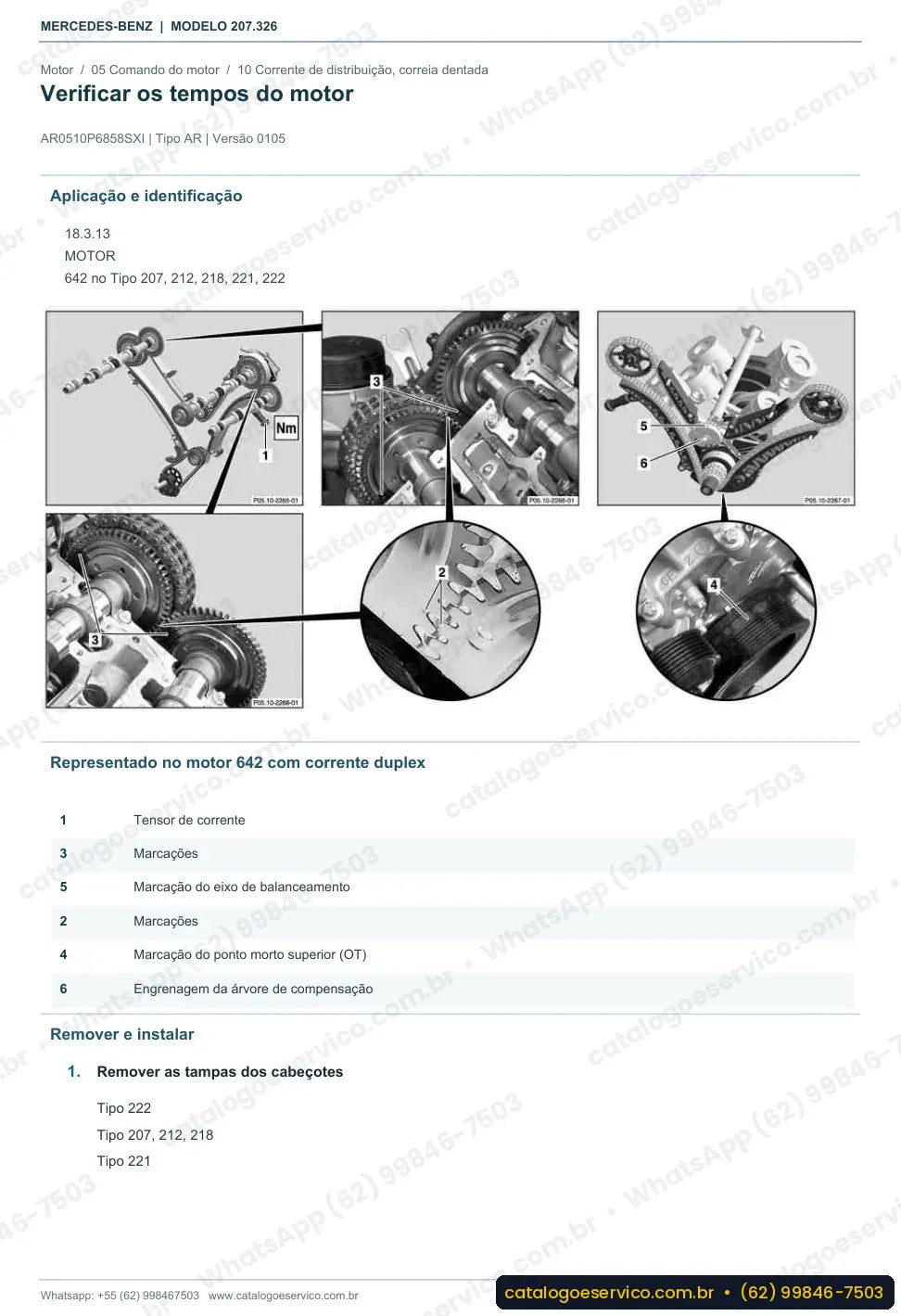

O manual ensina a abrir, colocar e rebitar a corrente de distribuição, trocar a engrenagem da árvore de comando de válvulas e a bomba de óleo. No diesel, cobre as tubulações de injeção Common-Rail e o abastecimento do AdBlue. Mostra também a remoção da caixa de mudanças, da árvore de transmissão do eixo dianteiro nas versões 4MATIC e do catalisador, além do desligamento do canal de admissão.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 07 — Preparação da mistura
- Grupo 09 — Aspiração de ar, turboalimentação
- Grupo 14 — Coletor de escapamento, freio-motor, instalação de purificação dos gases de escape
- Grupo 27 — Transmissão automática
- Grupo 40 — Rodas, alinhamento
- Grupo 46 — Direção
- Grupo 54 — Instalação elétrica, equipamentos e instrumentos
- Grupo 62 — Estrutura frontal e parede divisória
- Grupo 67 — Vidros e janelas
- Grupo 77 — Teto solar, capotas, toldos
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
- Grupo 91 — Assentos, leitos, sistemas de retenção
Exemplos de dados do manual
Exemplos de torque (versão E 350 BlueTEC / E 350 d Coupé):
- Parafuso do cabo massa na carcaça da caixa de mudanças: 20 Nm (BA27.10-P-1024-04H)
- Canal de ar do turbo do motor antes do conjunto pós-resfriador no suporte: 6 Nm (BA09.41-P-1002-01J)
Exemplo de esquema elétrico: Esquema de conexões do módulo de comando do banco do acompanhante: fusível F34, com ligação na rede CAN.

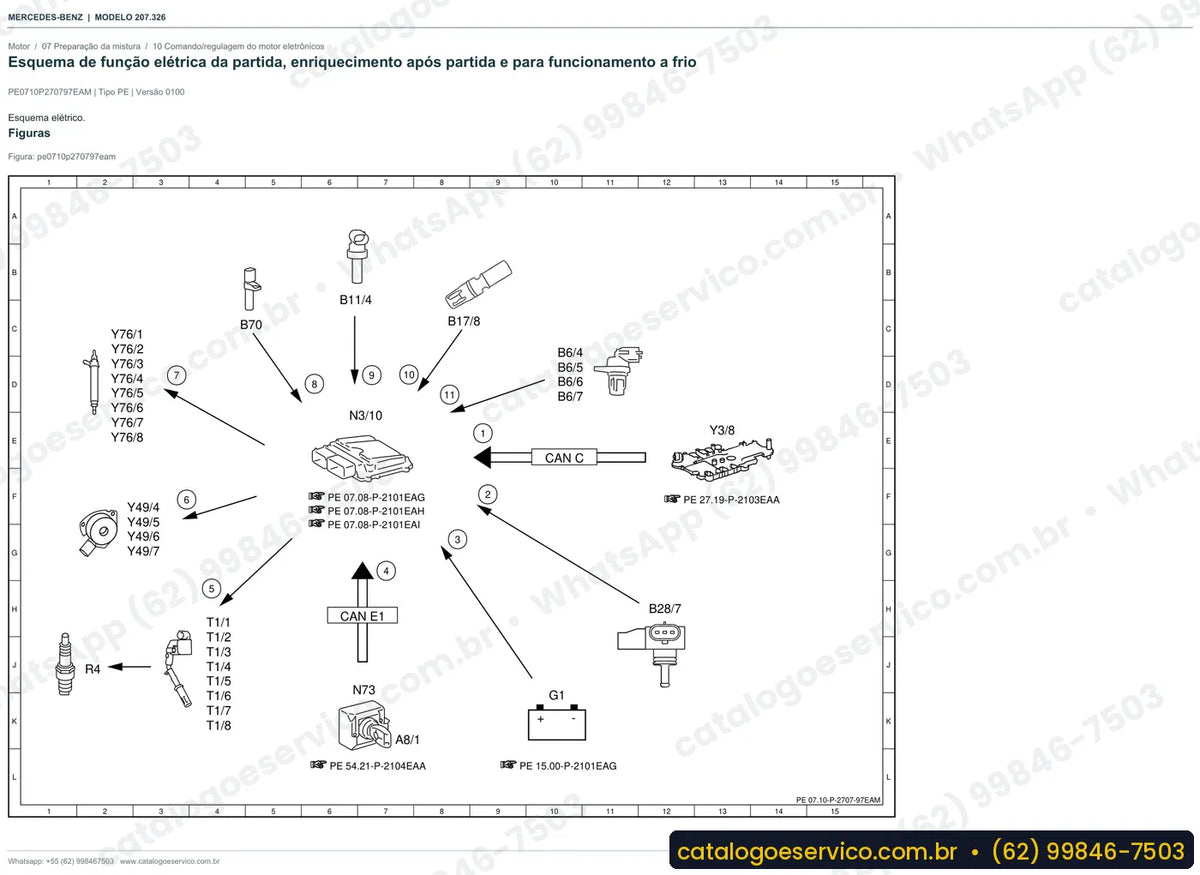

Diagrama elétrico do E 350 (C207)
O diagrama elétrico do E 350 (C207) faz parte do manual de cada versão e reúne 64 sistemas. Há o comando eletrônico do motor, a injeção de gasolina e ignição ME, a elétrica da transmissão, a suspensão pneumática, o Keyless-Go e a climatização automática. Esses esquemas mostram como cada módulo se liga aos sensores, o que encurta a busca por falhas elétricas num cupê ou conversível cheio de conforto. Para quem só precisa da parte elétrica, há a opção "Somente diagramas elétricos" em Conteúdo.
Ao todo, são 64 sistemas com esquema elétrico no manual de cada versão.
Na oficina
A oficina independente especializada em Mercedes que faz corrente de distribuição no E 350 tem o procedimento de rebitagem passo a passo. O mecânico autônomo remove a caixa de mudanças seguindo a sequência de fábrica, e o dono do cupê ou do Cabriolet consulta a troca das tubulações de injeção do CDI.
Perguntas frequentes
O manual vem em português?
Sim, as 9 versões estão em português.
Meu E 350 Cabriolet é chassi 207.459. Qual escolho?
Escolha a versão E 350 Cabriolet de chassi 207.459, com motor M 276. Se o código for 207.456, use a outra opção E 350 Cabriolet.
Tem esquemas elétricos?
Tem, com 64 sistemas dentro do manual de cada versão.
Mostra a corrente de distribuição?
Mostra, incluindo abrir, colocar e rebitar a corrente.
