O Manual de Oficina Mercedes-Benz E 270 (W210) reúne 2 versões da Classe E (W210), com até 158 procedimentos de reparo de fábrica, em português, e até 1.648 páginas por versão. Estão contempladas as versões com carrocerias Estate e Sedã e motor OM 612 a diesel. O volume trata de motor, embreagem, caixa de mudanças, suspensão e freios, com sequências de trabalho e apertos de fábrica.
Versões disponíveis (2)
- E 270 CDI Estate — chassi 210.216 · motor OM 612 · Estate · 158 procedimentos · 1.605 páginas
- E 270 CDI — chassi 210.016 · motor OM 612 · Sedã · 154 procedimentos · 1.648 páginas
Cada versão do E 270 (W210) tem o manual dela, com procedimentos e valores próprios. O código do chassi identifica a versão: 210.216 corresponde ao E 270 CDI Estate e 210.016 corresponde ao E 270 CDI. Se ficar em dúvida, chame no WhatsApp antes de escolher.
Destaques deste manual
- Chassis cobertos: 210.216 e 210.016.
- Carrocerias Estate e Sedã.
- Motor OM 612 a diesel.
- Até 158 procedimentos de reparo em até 1.648 páginas.
- Até 144 valores de torque de aperto indicados pela fábrica.
- Diagrama elétrico com 12 sistemas.
O que este manual cobre

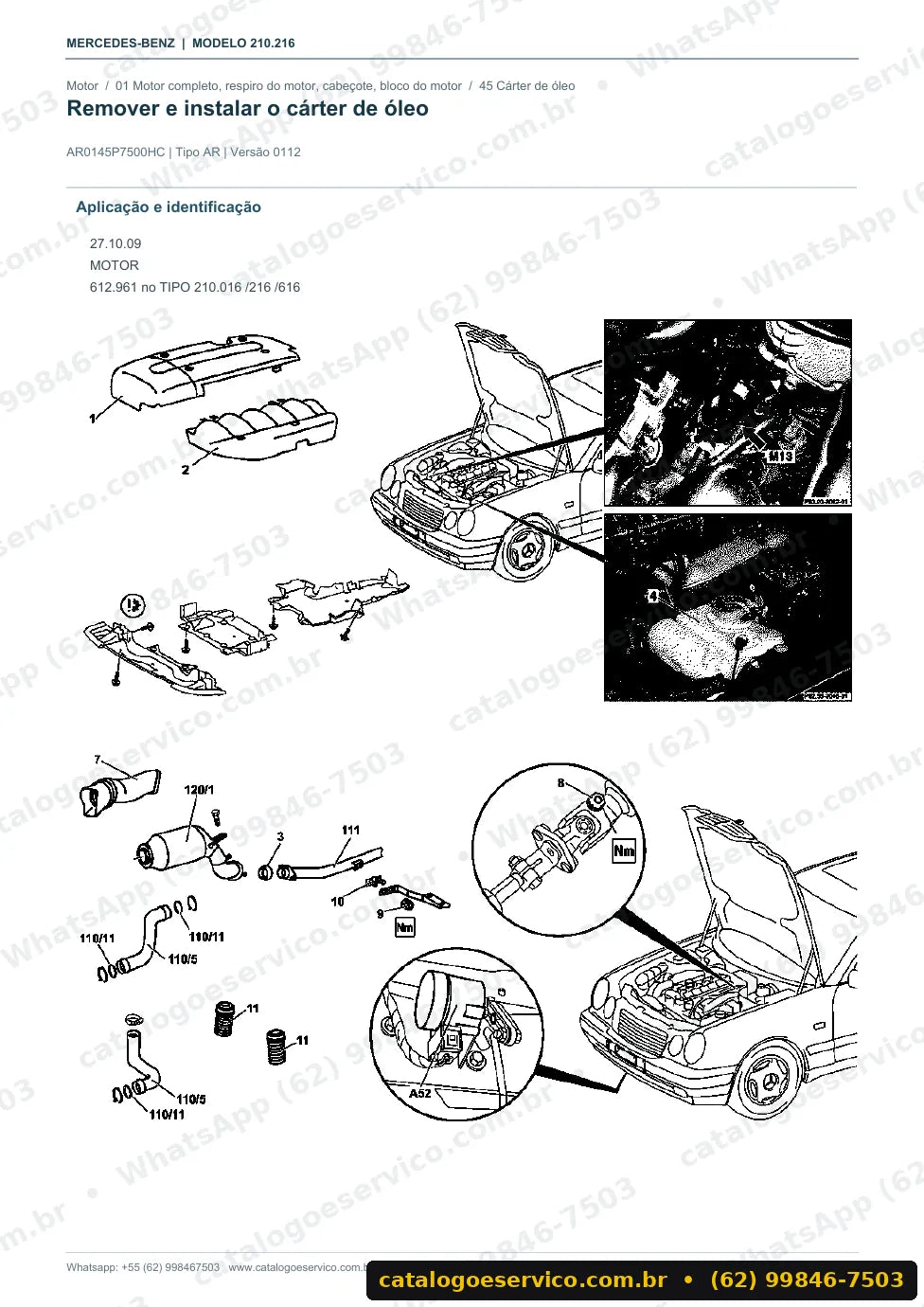

No E 270 CDI o manual descreve a remoção do motor, a troca da tampa da carcaça de distribuição e a purga do circuito de combustível de baixa pressão. Traz também a remoção do radiador do ar de sobrealimentação, a sangria do acionamento da embreagem e a desmontagem da carcaça da caixa de mudanças. Na suspensão, inclui a troca do amortecedor dianteiro e o ajuste da folga do rolamento da roda.
Principais grupos do manual:
- Grupo 01 — Motor completo, respiro do motor, cabeçote, bloco do motor
- Grupo 05 — Comando do motor
- Grupo 15 — Instalação elétrica motor
- Grupo 20 — Arrefecimento do motor
- Grupo 47 — Sistema de combustível, fornecimento de energia do trem de força
- Grupo 26 — Caixa de mudanças mecânica
- Grupo 33 — Eixo dianteiro
- Grupo 40 — Rodas, alinhamento
- Grupo 46 — Direção
- Grupo 60 — Carroceria, generalidades
- Grupo 63 — Parede lateral
- Grupo 68 — Acabamento interno
- Grupo 82 — Instalação elétrica, carroceria
- Grupo 88 — Peças acopladas, tampas externas
Exemplos de dados do manual
Exemplos de torque (versão E 270 CDI Estate):
- Parafuso do cárter na vedação traseira do eixo de acionamento: 9 Nm (BA01.45-P-1005-01A)
- Porca com colar da flange de saída na árvore secundária: 200 Nm (BA26.10-P-1005-01C)
Diagrama elétrico do E 270 (W210)

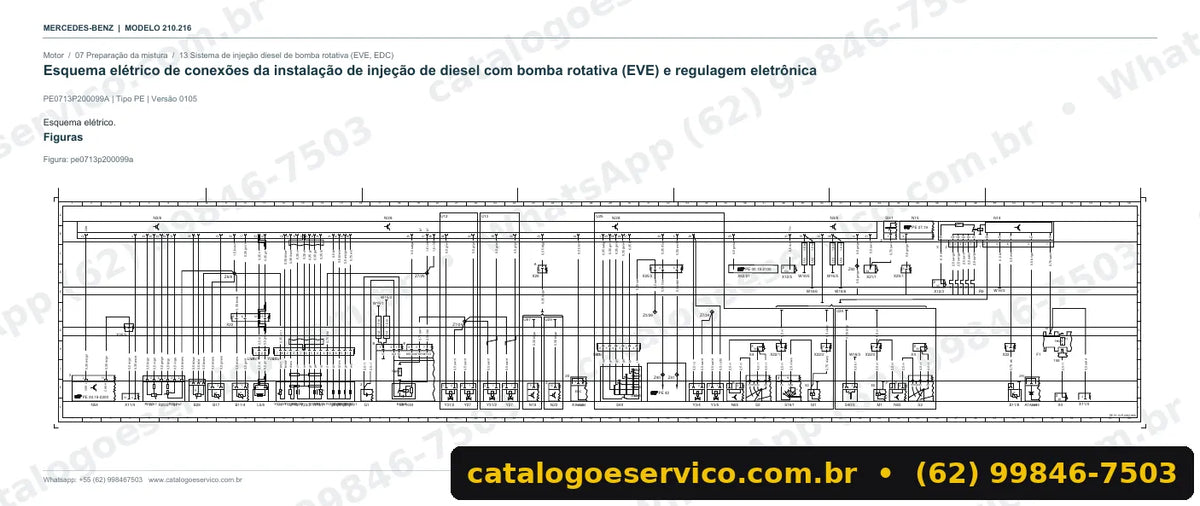

Incluso no manual, o diagrama elétrico do E 270 (W210) cobre 12 sistemas. Os esquemas abrangem itens como injeção diesel Common-Rail, rede elétrica geral do veículo, aquecimento independente, auxílio de estacionamento e elétrica da transmissão. O diagrama serve para medir sinais nos conectores, localizar fusíveis e relés e testar a comunicação entre módulos. Para quem quer só os esquemas, há a opção “Somente diagramas elétricos”.
Ao todo, são 12 sistemas com esquema elétrico no manual de cada versão.
Na oficina
Atende a oficina especializada em Mercedes que faz a revisão da caixa de mudanças e o mecânico autônomo que regula os cabos de mudança. Quem cuida do próprio carro encontra a sangria do acionamento da embreagem.
Perguntas frequentes
O manual está em português?
Sim. O conteúdo está inteiramente em português, com até 158 procedimentos de reparo e os valores de torque de fábrica.
Como escolho a versão?
Pelo código do chassi: 210.216 é o E 270 CDI Estate e 210.016 é o E 270 CDI. Se tiver dúvida, fale pelo WhatsApp.
Vem com esquemas elétricos?
Sim. O diagrama elétrico incluso cobre 12 sistemas, como injeção diesel Common-Rail e rede elétrica geral do veículo.
Há opção só com a parte elétrica?
Sim. Escolha a opção “Somente diagramas elétricos” para ficar apenas com os esquemas.
O manual ensina a purgar o sistema de combustível?
Sim. Há o procedimento para purgar o circuito de combustível de baixa pressão do motor OM 612.
Outros manuais da mesma geração
Garantias e suporte
Download liberado logo após a confirmação do pagamento. Ficou em dúvida sobre qual versão escolher para o seu carro? Chame no WhatsApp (62) 99846-7503 ou escreva para contato@catalogoeservico.com.br — respondemos com o documento em mãos.
