Descrição
Especificações
Marca
Eaton Fuller
Modelo(s) de câmbio
FS-5306A · FS-6306A · FS-6306B · FSB-5406A · FSB-6206A · FSO-6406A
Tipo de equipamento
Câmbio / Transmissão
Documento
Manual de Serviço
Páginas
119
Idioma
Português
Formato
PDF pesquisável
Manual de Serviço Eaton Fuller do câmbio FS-5306A / FS-6306A / FS-6306B: 119 páginas em português com os procedimentos de oficina, as tabelas de torque e as medidas de controle exigidas na remontagem.
Destaques deste material
- Torque líquido: 706 N.m (FS-5306A/FSB-5406A), 893 N.m (FS-6306A/FSB-6206A/FSO-6406A) e 950 N.m (FS-6306B)
- Porca do flange apertada com 450 N.m (45 kgf.m)
- Folga axial das árvores: 0,15 a 0,25 mm
- Parafusos de carcaça com 70 N.m e 50 N.m; fixação reforçada com 120 N.m
- Regulagem da alavanca com pino de Ø 6,0 ± 0,1 mm travando o garfo, em curso de 250,0 mm
O que este manual cobre
- Características técnicas, identificação e ferramentas especiais
- Identificação pela plaqueta no lado direito da carcaça
- Dados técnicos e número de dentes das engrenagens
- Esquema de mudanças da alavanca
- Análise de ocorrências
- Ferramentas especiais

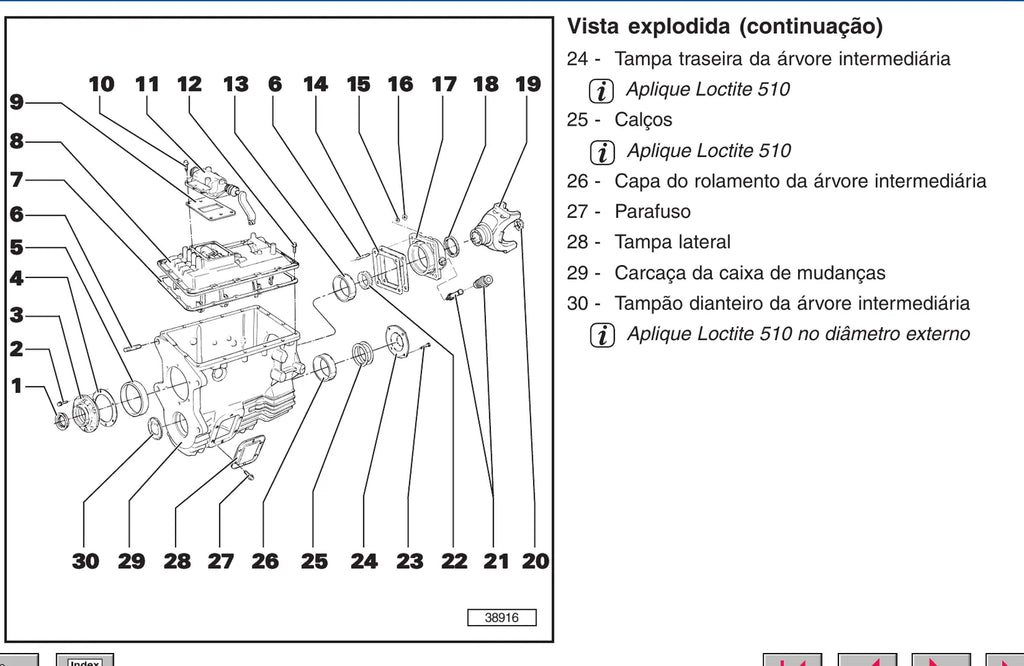

- Alavanca de mudanças — vista explodida e regulagem
- Caixa de mudanças — vista explodida, remoção e instalação
- Torre de controle — vista explodida, desmontagem e montagem
- Tampa comando de mudanças — substituição dos garfos e buchas
- Carcaça e componentes — remoção do garfo da junta universal e dos flanges
- Remoção da engrenagem da marcha à ré e da árvore intermediária
- Verificação da folga axial das árvores intermediária e secundária
- Árvores primária, secundária e intermediária — vista explodida, desmontagem e montagem
Por que vale a pena
- Referência de fábrica para não depender de vídeo de internet
- Especificações de ajuste que definem se a peça é reaproveitável
- Sequência correta de desmontagem, evitando dano na remontagem
- 119 páginas em PDF pesquisável, sem depender de conexão
- Acesso vitalício com reentrega gratuita sempre que precisar
Para quem é
Para oficinas de câmbio, centros automotivos, retíficas e profissionais que trabalham com reparo de transmissão e precisam da referência do fabricante em mãos.
Perguntas frequentes
Em que idioma está o manual?
Em português. São 119 páginas em PDF pesquisável, com busca por palavra-chave.
Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
