Descrição

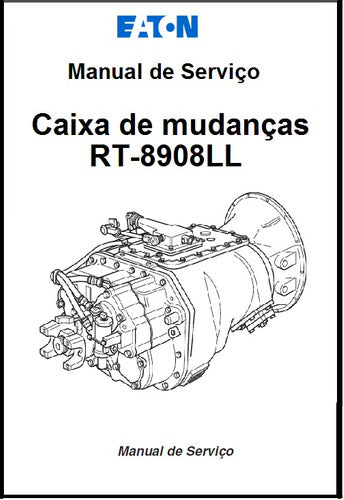

Manual de Serviço Caixa de Mudanças Volkswagen RT-8908LL — arquivo PDF com 191 páginas em Português, incluindo procedimentos verificados pelo fabricante, valores de torque e diagramas do sistema de ar pneumático.
Cobre a caixa de mudanças RT-8908LL aplicada em caminhões e ônibus Volkswagen, com documentação organizada em dois capítulos: características técnicas (dados técnicos, número de dentes das engrenagens, análise de ocorrências) e engrenagens e árvores (desmontagem, montagem e instalação de todos os grupos internos). O manual traz diagramas completos do sistema de ar pneumático de seleção de marchas — funcionamento em Baixa (LO) e Alta (HI) — vistas explodidas de todos os conjuntos e procedimentos passo a passo com ilustrações. Inclui relação de ferramentas especiais VW (BR-276, BR-281, BR-334, BR-804, BR-854). Formato PDF pesquisável com navegação por índice.
Especificações do Manual
- Marca: Volkswagen
- Modelo: RT-8908LL
- Tipo: Caixa de Mudanças
- Páginas: 191
- Tamanho: 11,8 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

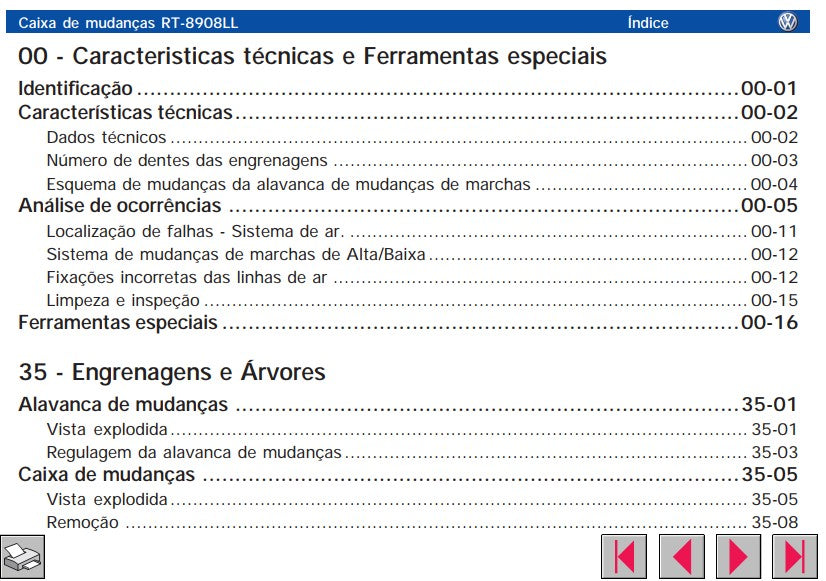

Características técnicas e Ferramentas especiais: Identificação, características técnicas, dados técnicos, número de dentes das engrenagens, esquema de mudanças da alavanca de marchas, análise de ocorrências, localização de falhas do sistema de ar, sistema de mudanças de marchas de Alta/Baixa, fixações incorretas das linhas de ar, limpeza e inspeção, ferramentas especiais.

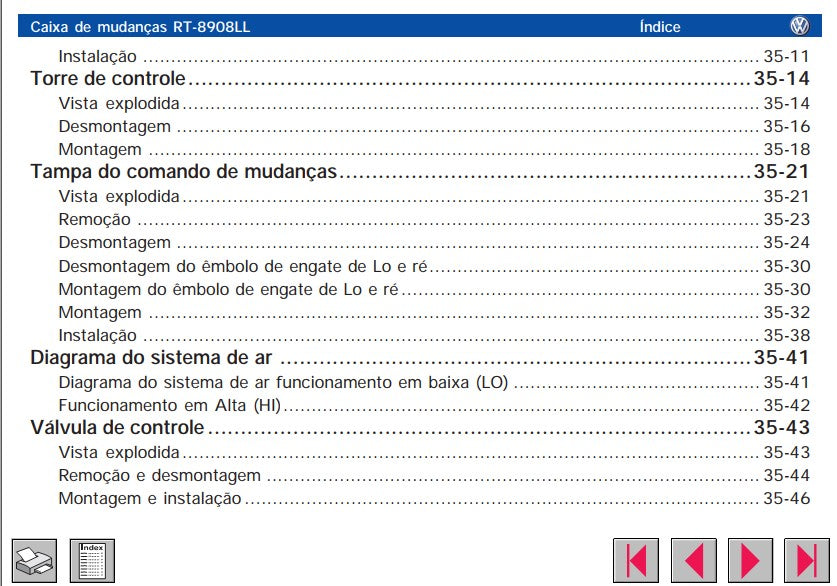

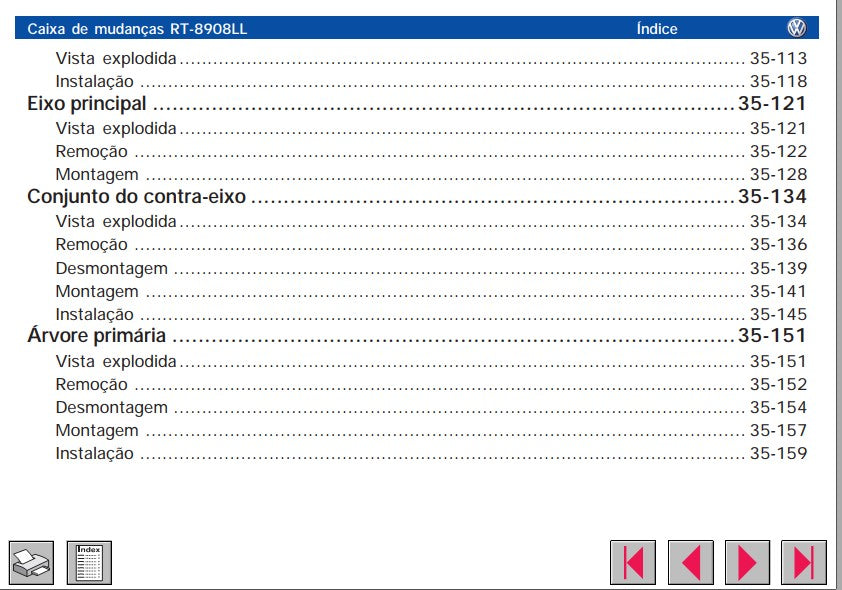

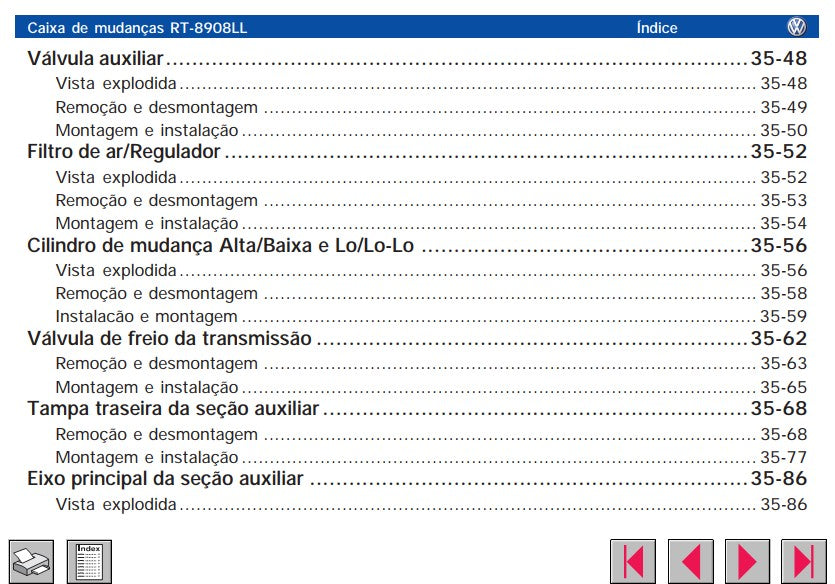

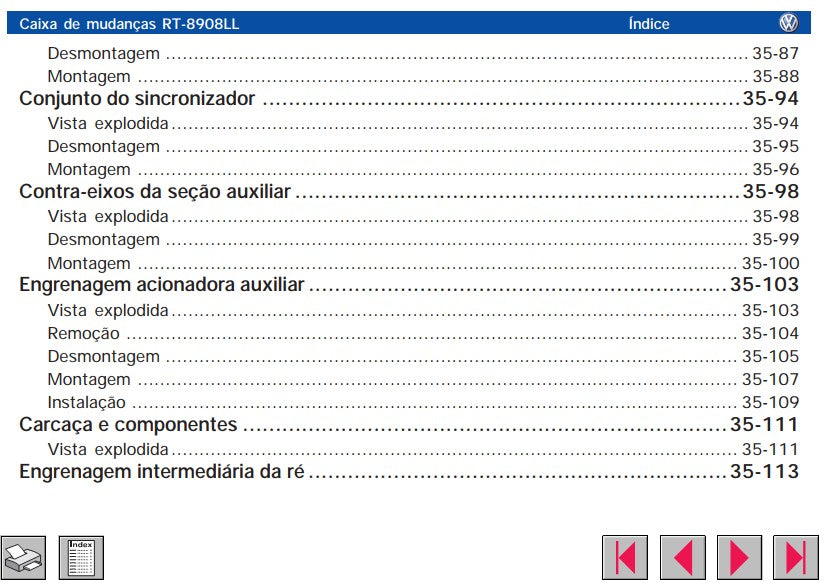

Engrenagens e Árvores: Alavanca de mudanças, caixa de mudanças, torre de controle, tampa do comando de mudanças (incluindo êmbolos de engate Lo e ré), diagrama do sistema de ar (LO e HI), válvula de controle, válvula auxiliar, filtro de ar/regulador, cilindro de mudança Alta/Baixa e Lo/Lo-Lo, válvula de freio da transmissão, tampa traseira da seção auxiliar, eixo principal da seção auxiliar, conjunto do sincronizador, contra-eixos da seção auxiliar, engrenagem acionadora auxiliar, carcaça e componentes, engrenagem intermediária da ré, eixo principal, conjunto do contra-eixo, árvore primária.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

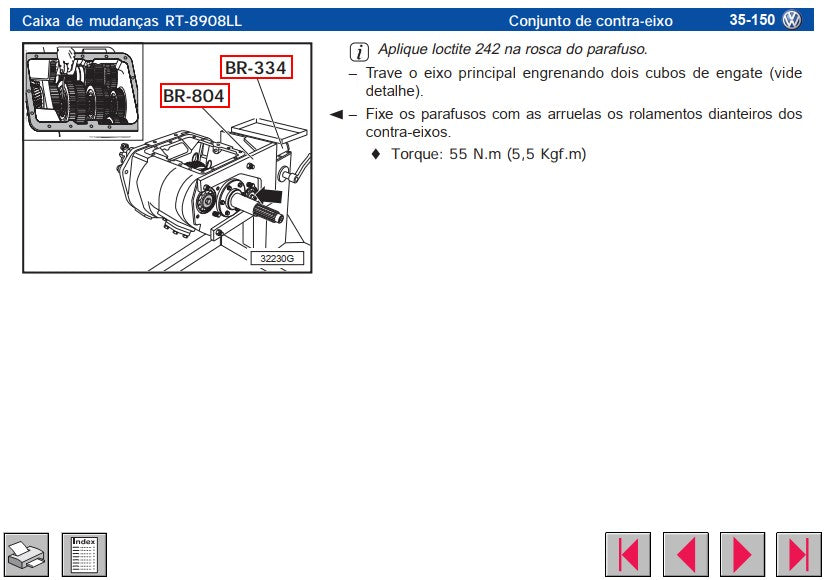

- Torque dos parafusos dos rolamentos dos contra-eixos: 55 N.m (5,5 kgf.m)

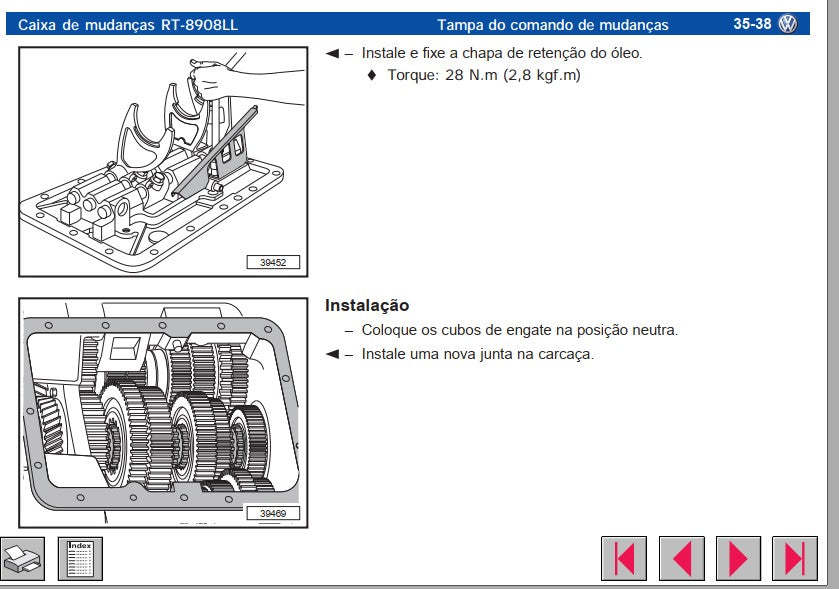

- Torque da chapa de retenção de óleo: 28 N.m (2,8 kgf.m)

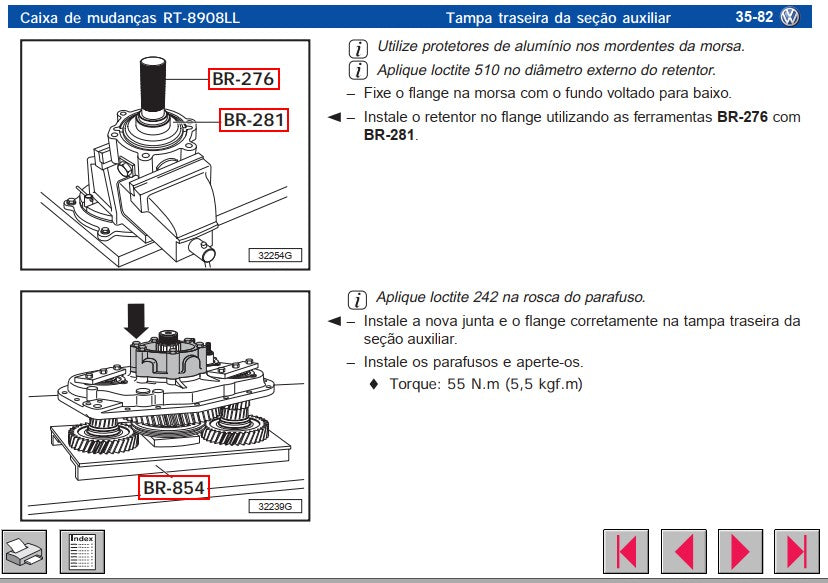

- Torque dos parafusos do flange da tampa traseira da seção auxiliar: 55 N.m (5,5 kgf.m)

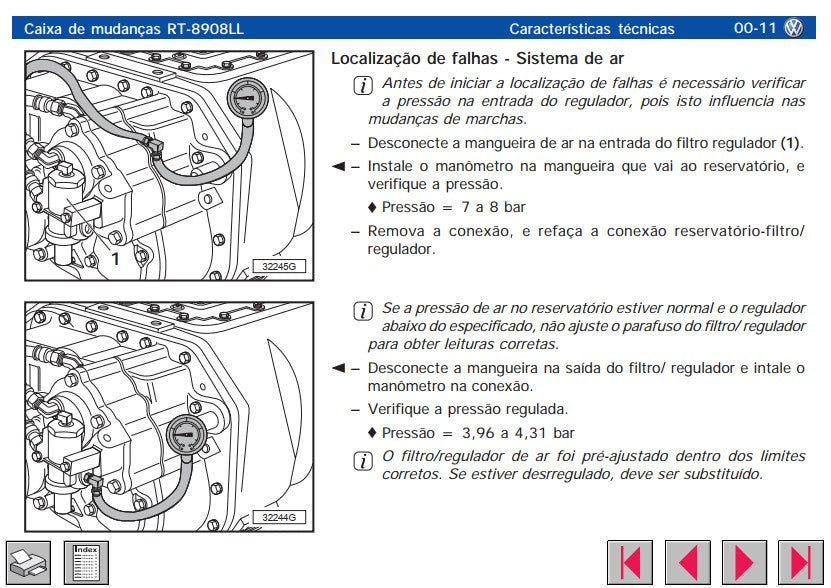

- Pressão do sistema de ar no reservatório: 7 a 8 bar
- Pressão regulada na saída do filtro/regulador: 3,96 a 4,31 bar
Para Quem é Este Manual
Indicado para mecânicos de veículos pesados, oficinas especializadas em caminhões e ônibus, transportadoras e frotistas que precisam de procedimentos verificados para manutenção e reparos na caixa de mudanças RT-8908LL.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz diagramas do sistema de ar pneumático?
Sim, inclui diagramas completos do sistema de ar em funcionamento LO (baixa) e HI (alta), além de procedimento de localização de falhas com especificações de pressão: reservatório entre 7 e 8 bar e pressão regulada de 3,96 a 4,31 bar.
Cobre todos os sistemas da caixa de mudanças?
Sim, o manual abrange todos os sistemas e procedimentos de serviço da RT-8908LL, conforme documentação oficial do fabricante.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
