Descrição
Manual de Serviço Câmbio Mercedes-Benz G221-9 G210-16 — publicação técnica oficial em formato PDF com 58 páginas em português. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Material técnico Mercedes-Benz Global Training cobrindo as caixas de câmbio G221/9 (9 marchas) e G210/16 (16 marchas) em um único documento. Inclui esquemas eletropneumáticos completos de acionamento dos grupos GV e GP para os modelos 1938S e LS 1938, vistas explodidas de todos os subconjuntos, circuito de lubrificação (parte frontal e traseira) e identificação dos sensores e conectores externos de ambas as variantes. Tabelas de apertos com valores de referência e fórmulas de cálculo de folga estão presentes para os procedimentos de ajuste críticos. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Mercedes-Benz
- Modelos: G221-9 e G210-16
- Tipo: Caixa de Câmbio
- Páginas: 58
- Tamanho: 10,1 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Caixa de Mudanças G221/9: Designação comercial, relação de redução, lubrificação, vista em corte, diagrama de marchas, componentes externos, trambulador (remoção e instalação, vista explodida e ajuste), carcaça dianteira, carcaça intermediária, tampa traseira, grupo planetário (vista explodida e posicionamento da luva de engate), ajuste da bomba de óleo, ajuste do rolamento de saída do GP, árvore secundária (valores de comprovação), ajuste dos rolamentos das árvores primária e intermediária, interlock (ajuste e resumo), tabela de apertos.
Caixa de Mudanças G210/16: Designação comercial, relação de redução, lubrificação, disposição dos componentes, posicionamento das marchas, diagrama de marchas, trambulador (remoção e instalação, vista explodida e ajuste), carcaça dianteira, carcaça intermediária, tampa traseira, grupo planetário (vista explodida e posicionamento da luva de engate), ajuste da bomba de óleo, ajuste do rolamento de saída do GP, árvore secundária (valores de comprovação e ajuste da constante K2), ajuste dos rolamentos das árvores primária e intermediária, interlock (ajuste e resumo), grupo desmultiplicador (ajuste), circuito de lubrificação (parte frontal e traseira), ferramentas especiais, esquemas eletropneumáticos de acionamento do GV e GP (1938S e LS 1938), tabela de apertos.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

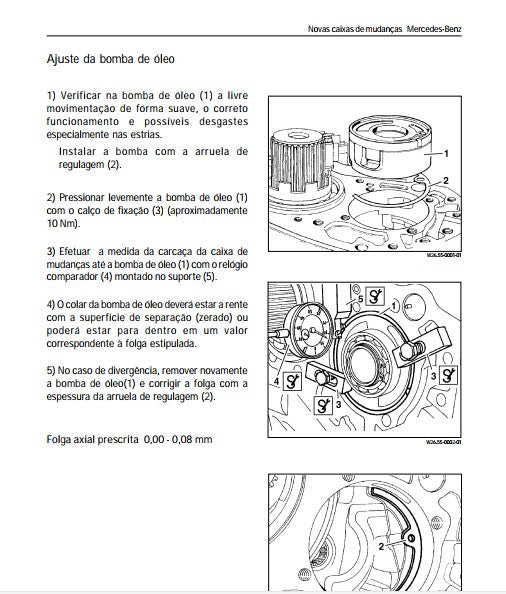

- Folga axial prescrita da bomba de óleo: 0,00 – 0,08 mm
- Torque de fixação da bomba de óleo: aproximadamente 10 Nm

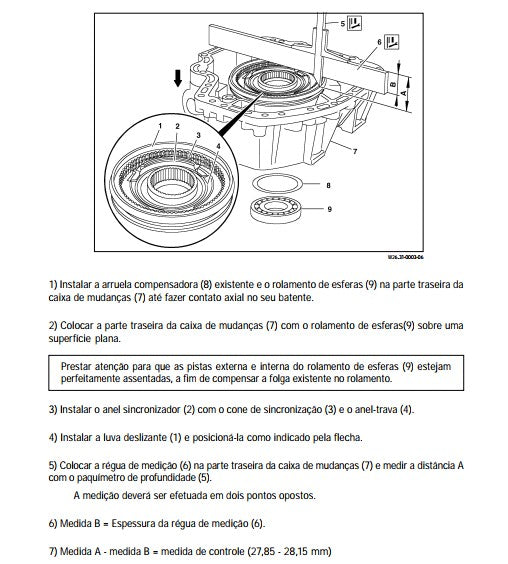

- Medida de controle do interlock: 27,85 – 28,15 mm
- Folga total máxima do interlock: não deve ultrapassar 0,4 mm

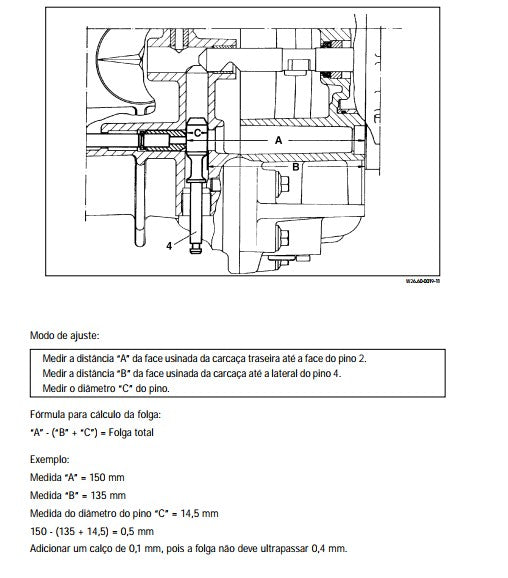

- Fórmula de ajuste do interlock: A – (B* + C*) = Folga total
Para Quem é Este Manual
Indicado para mecânicos de veículos pesados, oficinas especializadas em caminhões e ônibus, transportadoras e frotistas que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui os esquemas eletropneumáticos das caixas G221/9 e G210/16?

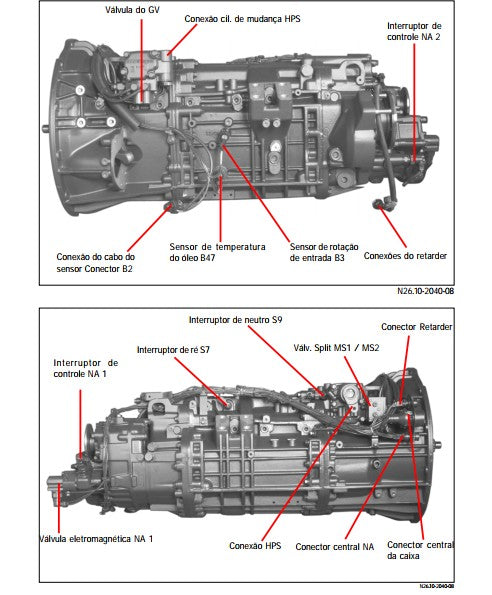

Sim, contém esquemas eletropneumáticos completos de acionamento do GV e GP para os modelos 1938S e LS 1938, com identificação de válvulas, sensores e conectores externos de ambas as variantes.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
