Descrição
Especificações
Marca
Aisin Warner
Modelo(s) de câmbio
AW 60-40 LE · AF13
Tipo de equipamento
Câmbio / Transmissão
Documento
Manual de Reparação
Páginas
119
Idioma
Português
Formato
PDF pesquisável
Com 119 páginas em português, este Manual de Reparação Aisin Warner AW 60-40 LE / AF13 reúne o passo a passo de reparo, as especificações de ajuste e o diagnóstico de falhas da transmissão.
Destaques deste material
- Porca travante da engrenagem movida de saída: 90,2 a 102,9 N.m (920 a 1.050 kgf.cm)
- Parafusos do eixo do estator da bomba de óleo (M6-18): 7,8 a 11,8 N.m
- Pré-carga do rolamento cônico: 0,78 a 1,37 N.m com rolamento novo e 0,39 a 0,69 N.m com usado
- Folga do corpo da bomba máx. 0,15 mm e folga lateral das engrenagens de 0,02 a 0,05 mm
- Relações de marcha 2,807 / 1,476 / 1,000 / 0,735 e ré 2,769; teste de pistões a 392 kPa
O que este manual cobre
- Prefácio e descrição
- Operação e abreviações
- Procedimentos de reparo e instruções gerais
- Remoção de peças e componentes

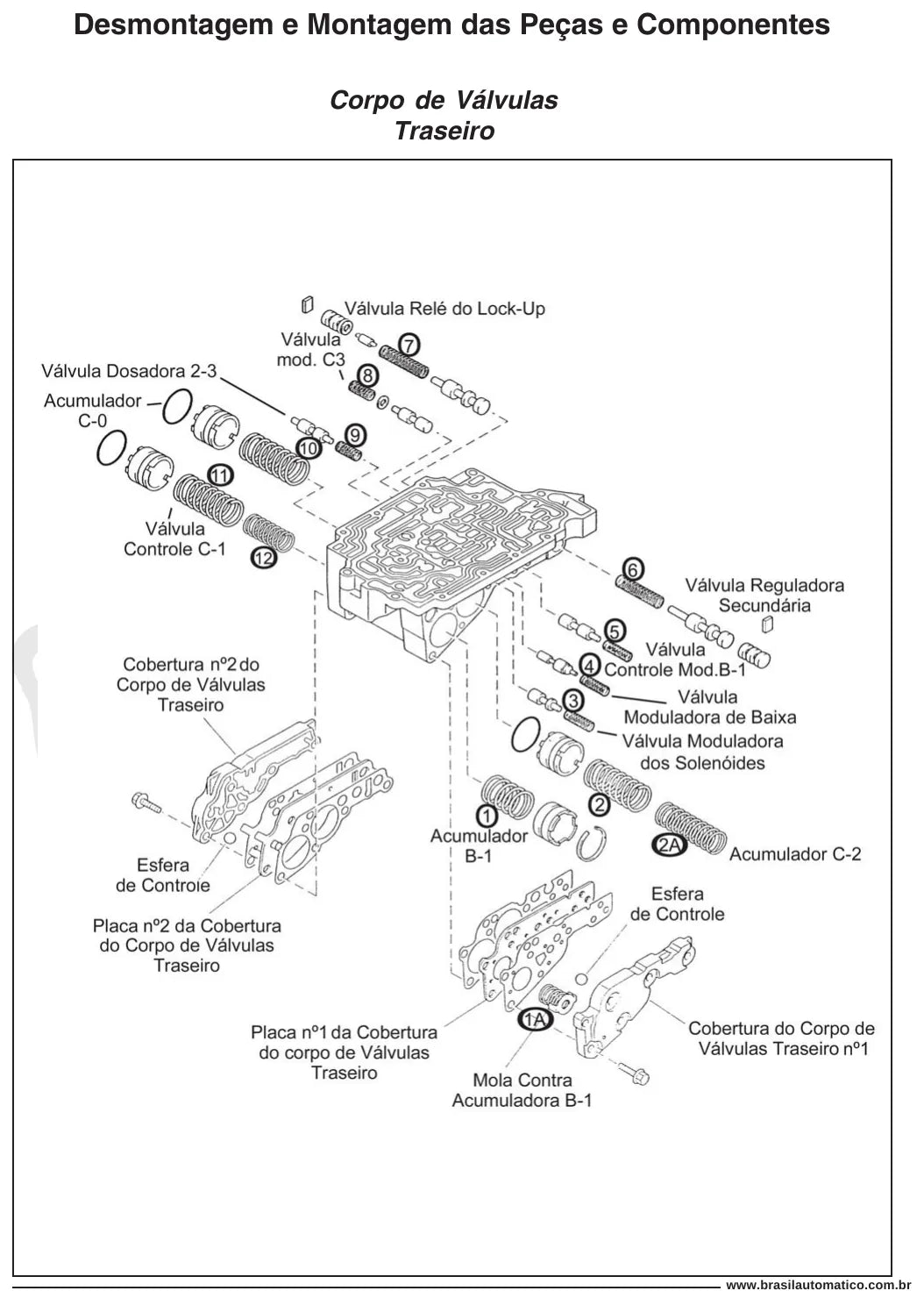

- Desmontagem e montagem das peças e componentes
- Carcaça da transmissão
- Bomba de óleo
- Embreagem da ré (C2) e eixo de entrada
- Embreagem de marchas à frente (C1)

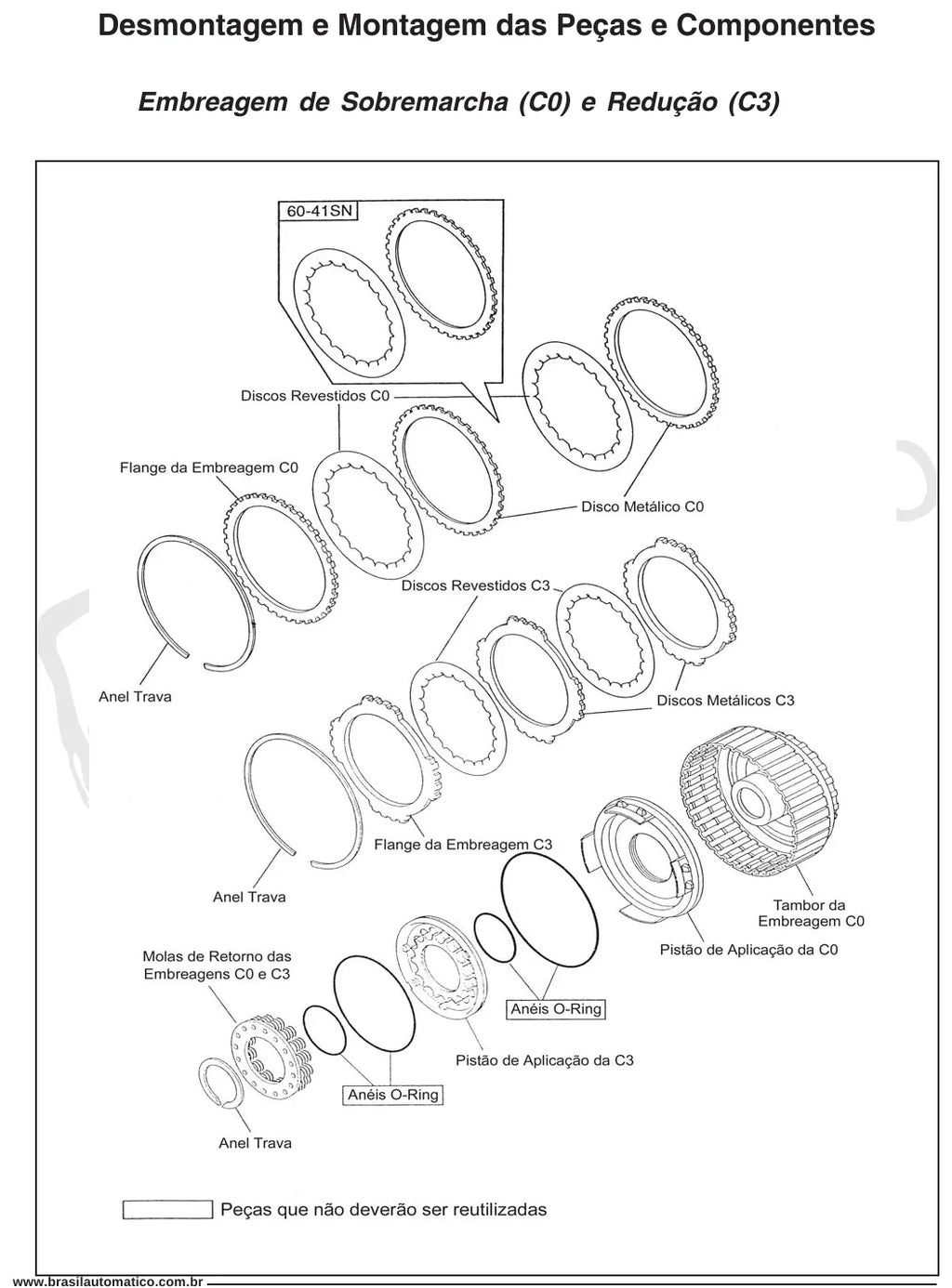

- Embreagem de sobremarcha (C0) e redução (C3)
- Pistão do freio da 2ª e 4ª marchas (B1)
- Diferencial
- Conjunto do corpo de válvulas
- Especificação dos calços e rolamentos
- Especificações de serviço e esquema elétrico
Veículos atendidos
Outras aplicações conhecidas desta transmissão — levantadas em bases técnicas de retífica e catálogos de reparo, fora do manual:
- Opel Corsa 1.4 (1997-2004)
- Opel Astra 1.6 (2000-2004)
- Suzuki Esteem 1.6 (1995-2002)
- Suzuki Aerio 1.5 (2002-2004)
Antes de comprar, confira o código gravado na carcaça do seu câmbio. A mesma transmissão equipa carros diferentes conforme o ano, o motor e o mercado, e um mesmo modelo de veículo pode ter saído de fábrica com câmbios distintos.
Por que vale a pena
- Evita a tentativa e erro que custa horas de bancada
- Valores de aperto e folgas de montagem prontos para consulta
- Diagnóstico de falhas organizado por sintoma e por código
- 119 páginas em PDF, consultável no celular dentro da oficina
- Entrega digital imediata após a confirmação do pagamento
Para quem é
Feito para o transmecânico, para a oficina especializada e para o frotista que faz manutenção própria e não pode errar folga nem torque na remontagem.
Perguntas frequentes
Em que idioma está o manual?
Em português. São 119 páginas em PDF pesquisável, com busca por palavra-chave.
Tem os códigos das peças?
Este é um manual de reparação: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
