Descrição
Manual de Serviço Câmbio Automático 48RE — documentação técnica completa da transmissão automática em PDF pesquisável. São 274 páginas em português com procedimentos verificados e diagramas detalhados.
A transmissão automática 48RE é uma unidade de 4 velocidades com overdrive utilizada em veículos Dodge Ram (chassis DR) com motorização diesel. Este manual cobre integralmente a unidade: inclui Schematics Hidráulico completo (p. 176), diagramas de circuito da transmissão (p. 189) e procedimentos fotográficos de desmontagem e montagem de todos os subgrupos internos — Frente Clutch, Traseiro Clutch, Unidade Overdrive, Geartrain Planetário, Corpo da Válvula, Conversor de Torque e demais componentes. Formato PDF pesquisável com 274 páginas para localização rápida por sistema ou procedimento.
Especificações do Manual
- Modelo: 48RE
- Tipo: Câmbio Automático (Transmissão de 4 Velocidades com Overdrive)
- Páginas: 274
- Tamanho: 54,1 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Diagnóstico e Teste: Diagnóstico e Teste - Automatic Transmissão, Preliminar, Estrada Teste, Hidráulico Teste de Pressão, Ensaio de Ar Clutch Transmissão e Band Operação, Converter Alojamento de Fluido Vazamento, Diagnóstico Charts.
Procedimentos Gerais e Reparos: Procedimento Standard - Alumínio Linha Repair, Afastamento, Desmontagem, Limpeza, Montagem, Instalação, Ferramentas Especiais Transmissão RE, Especificações Transmissão.
Esquemas e Diagramas: Schematics Hidráulico, Diagramas da Transmissão.
Embreagens e Servos: Frente Clutch (Descrição, Operação, Desmontagem, Inspeção, Assembléia), Servo Frente (Descrição, Operação, Desmontagem, Limpeza, Inspeção, Assembléia), Traseiro Clutch (Descrição, Operação, Desmontagem, Limpeza, Inspeção, Assembléia), Servo Traseiro (Descrição, Operação, Desmontagem, Limpeza, Assembléia), Clutch Overdrive.
Componentes Internos: Accumulator (Descrição, Operação, Limpeza), Faixas (Ajuste - Bandas, Freio de Transmissão Interlock Shift), Governador Eletrônico, Extensão de Habitação Seal, Bomba de Óleo (Descrição, Operação, Desmontagem, Limpeza, Inspeção, Assembléia), Eixo de Saída da Retaguarda, Unidade Overdrive (Afastamento, Desmontagem, Limpeza, Inspeção, Assembléia, Instalação), Acoplamento de Avanço CAM / Overdrive Retainer Piston, Pistons, Geartrain Planetário / Eixo de Saída.
Fluidos e Filtro: Diagnóstico e Teste - Efeitos da Incorreta Fluid Level, Causas de Fluidos Queimado, Contaminação do Fluido; Procedimento Standard - Fluid Level Check, Fluidos e Substituição do Filtro, Transmissão Encher.
Sistemas de Controle, Sensores e Válvulas: Shift Mecanismo, Solenoid (Descrição, Operação), Sensor de Velocidade, Válvula do Cabo de Aceleração (Ajustes), Conversor de Torque (Descrição, Operação, Afastamento, Instalação), Conversor de Torque Drainback Válvula, Tow/Haul Cave Overdrive (Diagnóstico e Teste, Afastamento, Instalação), Faixa de Transmissão Sensor - TRS (Diagnóstico e Teste, Afastamento, Instalação), Transmissão de Temperatura Sensor, Marchas Cable (Diagnóstico e Teste, Ajustes), Corpo da Válvula (Descrição, Operação, Afastamento, Desmontagem, Limpeza, Montagem, Instalação, Ajustes).
Destaques Técnicos
Exemplos de especificações presentes neste manual:

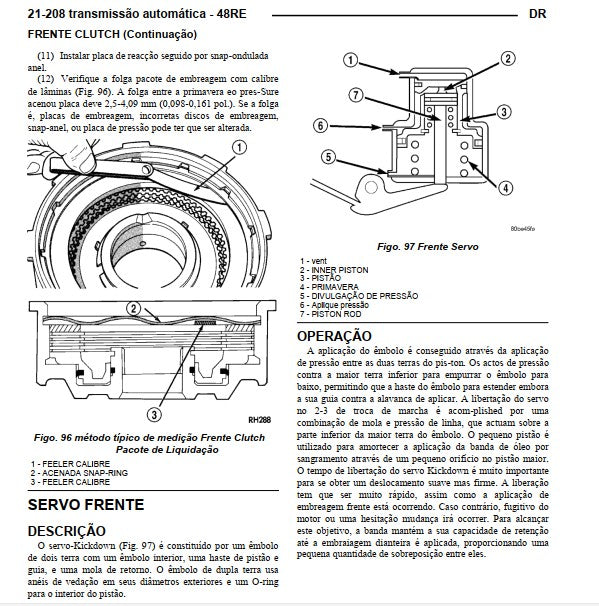

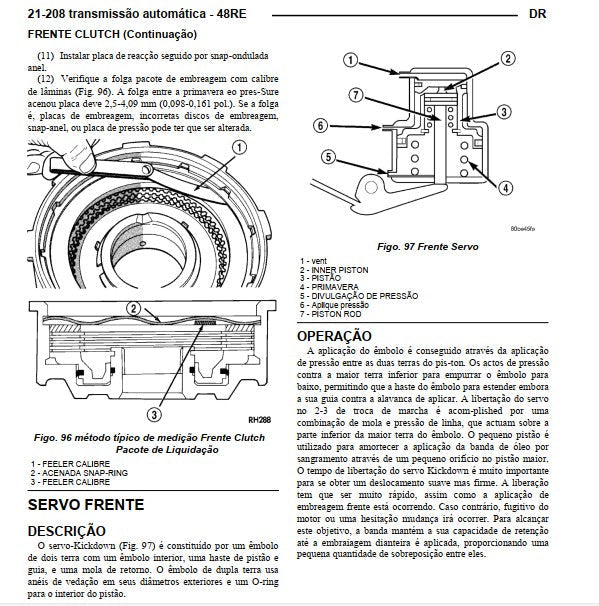

- Folga do pacote Frente Clutch: 2,5–4,09 mm (0,098–0,161 pol.)

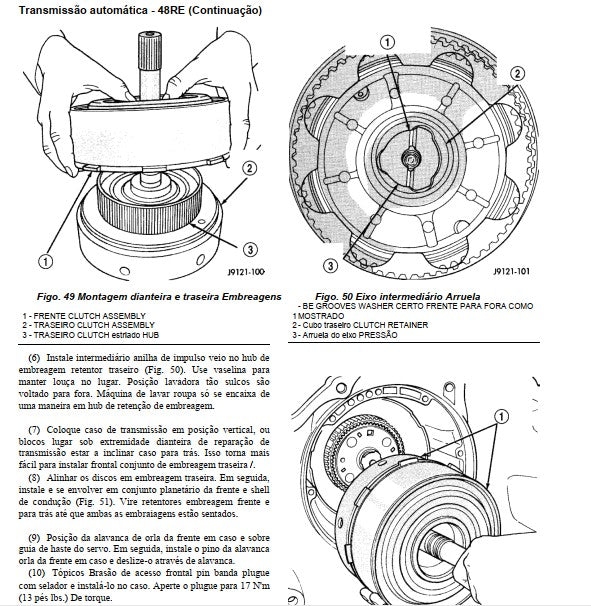

- Torque do plugue do Servo Frente: 17 N·m (13 pés-lbs.)

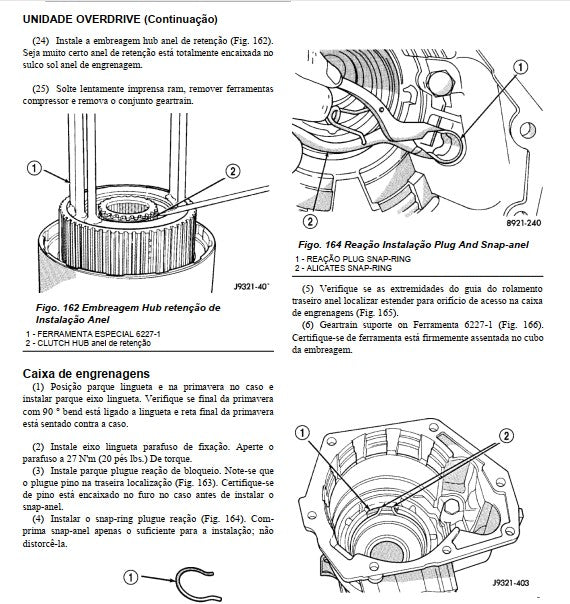

- Torque do parafuso de bloqueio (Caixa de Engrenagens): 27 N·m (20 pés-lbs.)
Para Quem é Este Manual
Ideal para oficinas mecânicas, centros automotivos, concessionárias e profissionais que precisam de documentação técnica oficial para diagnósticos precisos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui esquemas hidráulicos e diagramas da transmissão?
Sim, contém Schematics Hidráulico completo (p. 176) e diagramas de circuito da transmissão (p. 189), com identificação de componentes e fluxo de pressão do sistema.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
