Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Link-Belt LS Series II (esquemas hidráulicos LS-3000, desenho 25J548-D, e LS-3400, desenho KBJ129)
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Páginas: 8
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt LS é o documento técnico em PDF da escavadeira hidráulica, com 8 páginas em Inglês: circuito hidráulico completo para ajuste de pressão e diagnóstico. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Circuito hidráulico completo do sistema
- Dois padrões de desenho (Link-Belt Speeder 25J548-D e Sumitomo KBJ129)
- Pressões de alívio e ajustes indicados nas folhas
- Legenda de símbolos e tipos de linha
- Pacote com 8 folhas de diagrama
Circuitos incluídos

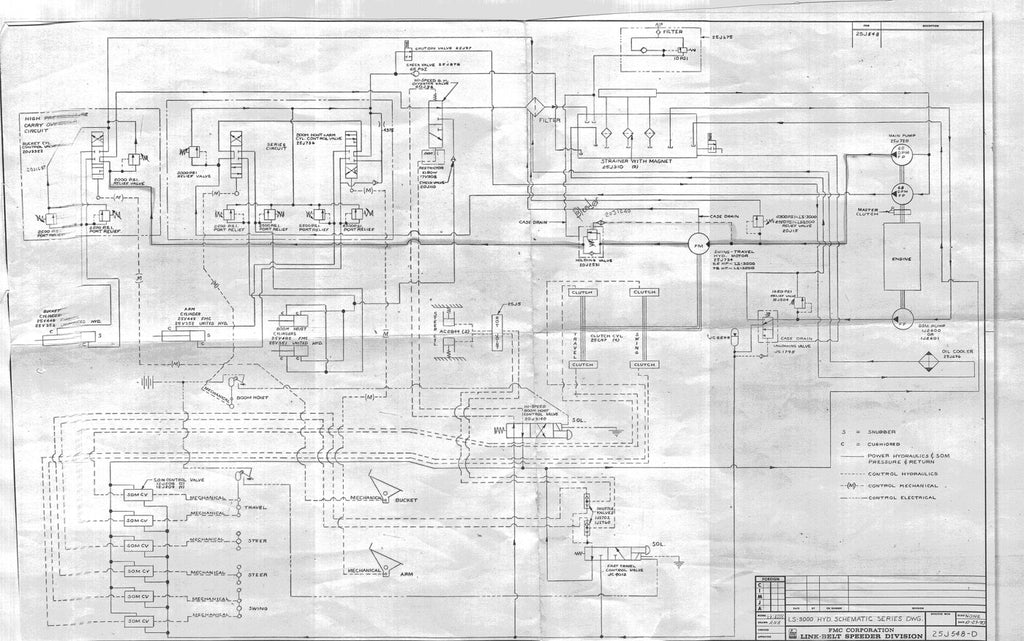

- Circuito de alta pressão / carry-over
- Válvula de controle do cilindro da caçamba
- Válvula de controle do guincho da lança e do cilindro do braço
- Válvulas de alívio (principal, de porta e de cruzamento)
- Bomba principal e bomba SOM
- Motor e embreagem mestra
- Motor hidráulico de giro-deslocamento e válvula de retenção
- Filtro/coletor com ímã e resfriador de óleo
- Válvulas de controle SOM (deslocamento, direção, giro)
- Comandos mecânicos (guincho da lança, deslocamento, direção, giro)
- Válvulas solenoide e shuttle (alta velocidade, deslocamento rápido)
- Legenda de símbolos (snubber, amortecido, tipos de linha)
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Técnicos hidráulicos de oficina que fazem ajuste e diagnóstico do sistema.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
