Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): 240 (série LX) — cobre 240 LX nas configurações EX (escavadeira), LF (frente longa/long front), RB (road builder), TL (log loader) e TL FC. Diagramas do fabricante Sumitomo (S.H.I.).
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Páginas: 10
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt 240 é o documento técnico em PDF da escavadeira hidráulica, com 10 páginas em Inglês: diagramas de circuito para diagnóstico elétrico e hidráulico. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Esquemas elétricos e hidráulicos completos em prancha única de alta resolução
- Cobre 5 configurações da máquina: EX, LF, RB, TL e TL FC
- Tabela de símbolos de cores dos fios/mangueiras
- Legenda de componentes com números de peça
- Identificação de conectores, sensores, relés, motor de partida e alternador
- Circuitos do controlador do motor, monitor/display, painel e ar-condicionado
Circuitos incluídos

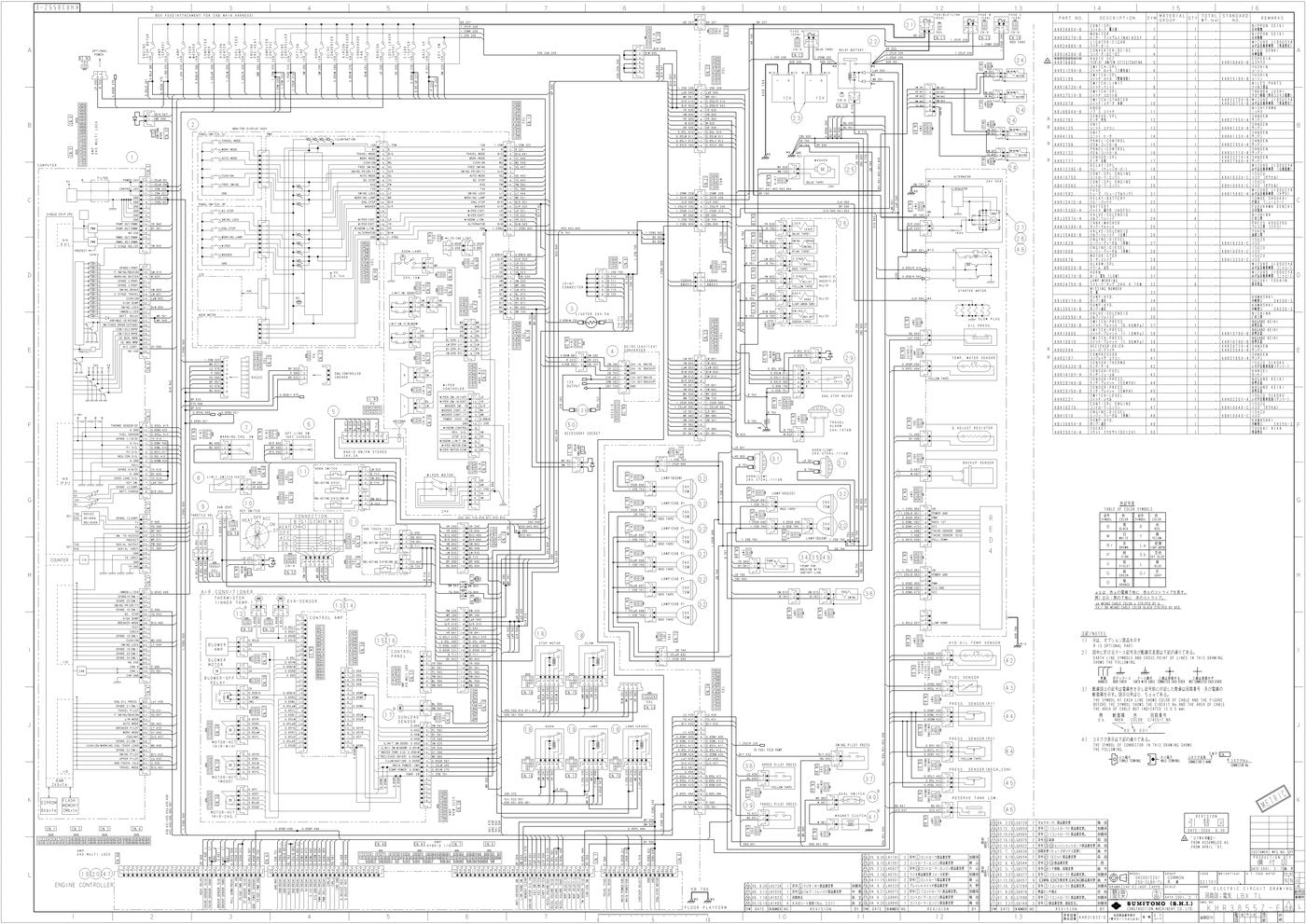

- Esquema elétrico — 240 LX EX (escavadeira padrão)
- Esquema hidráulico — 240 LX EX (escavadeira padrão)
- Esquema elétrico — 240 LX LF (frente longa)
- Esquema hidráulico — 240 LX LF (frente longa)
- Esquema elétrico — 240 LX RB (road builder)
- Esquema hidráulico — 240 LX RB (road builder)
- Esquema elétrico — 240 LX TL (log loader)
- Esquema hidráulico — 240 LX TL (log loader)
- Esquema elétrico — 240 LX TL FC
- Esquema hidráulico — 240 LX TL FC
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Eletricistas e técnicos de manutenção que fazem diagnóstico e reparo de falhas elétricas e hidráulicas.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
