Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Link-Belt 210 LX (série 210) - variantes DHP, DHP FC, EX, LF (front longo), RB, TL e TL FC; desenhos SUMITOMO (S.H.I.)
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Referência: Conjunto de folhas de esquema (TIF) - Electric Circuit Diagram Sumitomo (sem nº de livro único)
- Páginas: 14
- Idioma: Inglês
- Formato: PDF

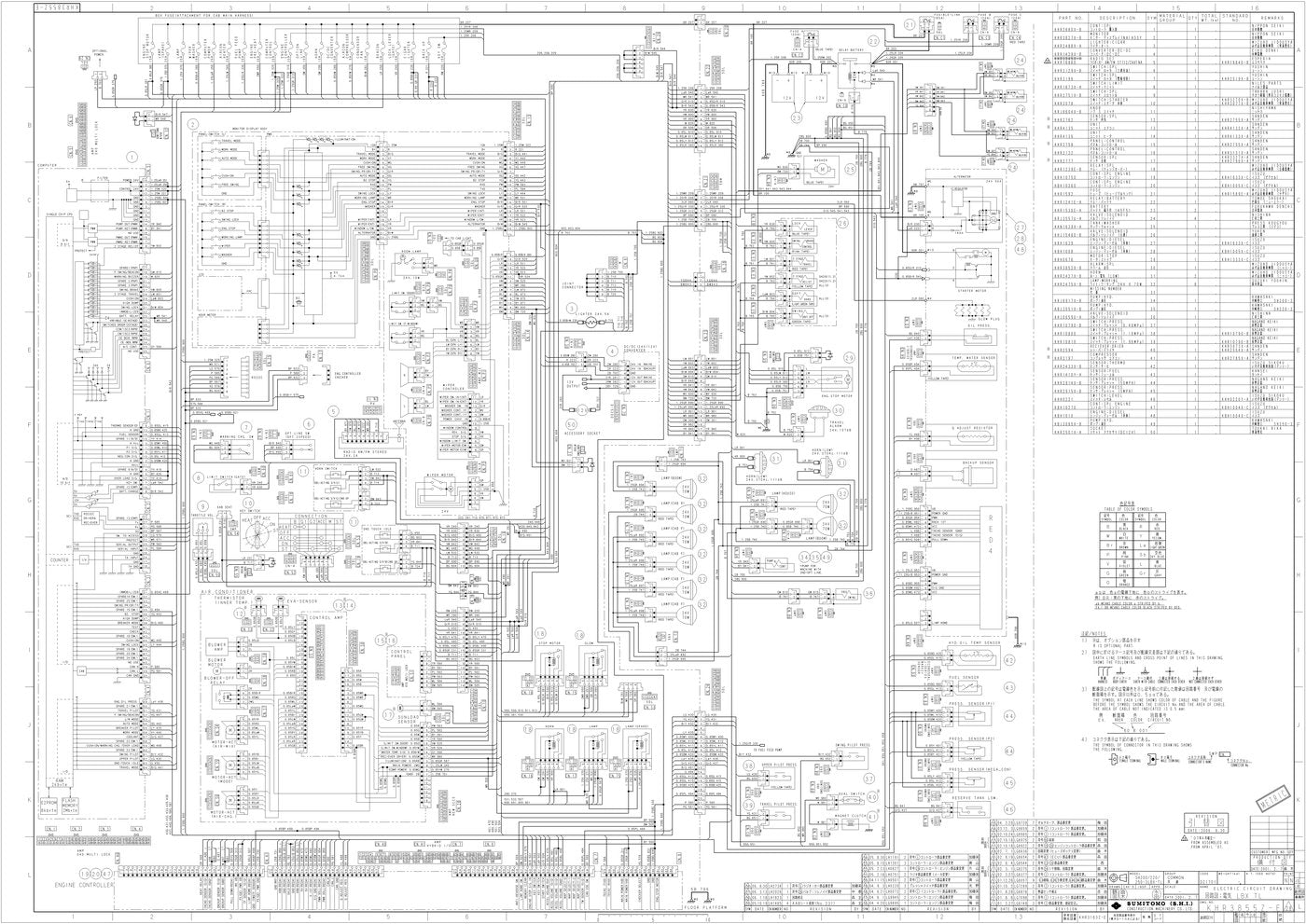

O Esquema Elétrico Link-Belt 210 é o documento técnico em PDF da escavadeira hidráulica, com 14 páginas em Inglês: Diagramas elétricos e hidráulicos de fábrica em folha grande para diagnóstico. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Diagramas elétricos E hidráulicos em folha grande (formato pôster) para diagnóstico completo
- Cobre 7 configurações da série 210 (DHP, DHP FC, EX, LF, RB, TL, TL FC)
- Legenda de cores dos cabos e lista de terminais/conectores em cada folha
- Rastreia todo o chicote: monitor, controlador do motor, solenoides, sensores e faróis
- Desenhos originais de fábrica Sumitomo (S.H.I.) usados pela Link-Belt
Circuitos incluídos
- Esquema elétrico 210 LX EX
- Esquema hidráulico 210 LX EX
- Variante DHP / DHP FC (elétrico e hidráulico)
- Variante LF - front longo (elétrico e hidráulico)
- Variante RB (elétrico e hidráulico)
- Variante TL / TL FC (elétrico e hidráulico)
- Controlador do motor, partida e alternador
- Bloco de fusíveis e relés
- Válvulas solenoides e sensores de pressão-piloto
- Sensores de temperatura, combustível e pressão de óleo
- Monitor / display e painel de controle
- Faróis de trabalho e iluminação
- Ar-condicionado e cabine
- Tabela de códigos de cores dos fios
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Eletricistas e técnicos de manutenção que rastreiam falhas elétricas e hidráulicas na máquina.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
