Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Escavadeira 3400 Quantum. O diagrama elétrico indica na folha que o circuito atende também aos modelos 2650Q, 2700Q, 2800Q e 3400Q. Desenho original Sumitomo (S.H.I.).
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Esquema Elétrico (Electrical Schematics)
- Páginas: 10
- Idioma: Inglês
- Formato: PDF
O Esquema Elétrico Link-Belt 3400 é o documento técnico em PDF da escavadeira hidráulica, com 10 páginas em Inglês: diagrama elétrico em folha única para diagnóstico da fiação. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material

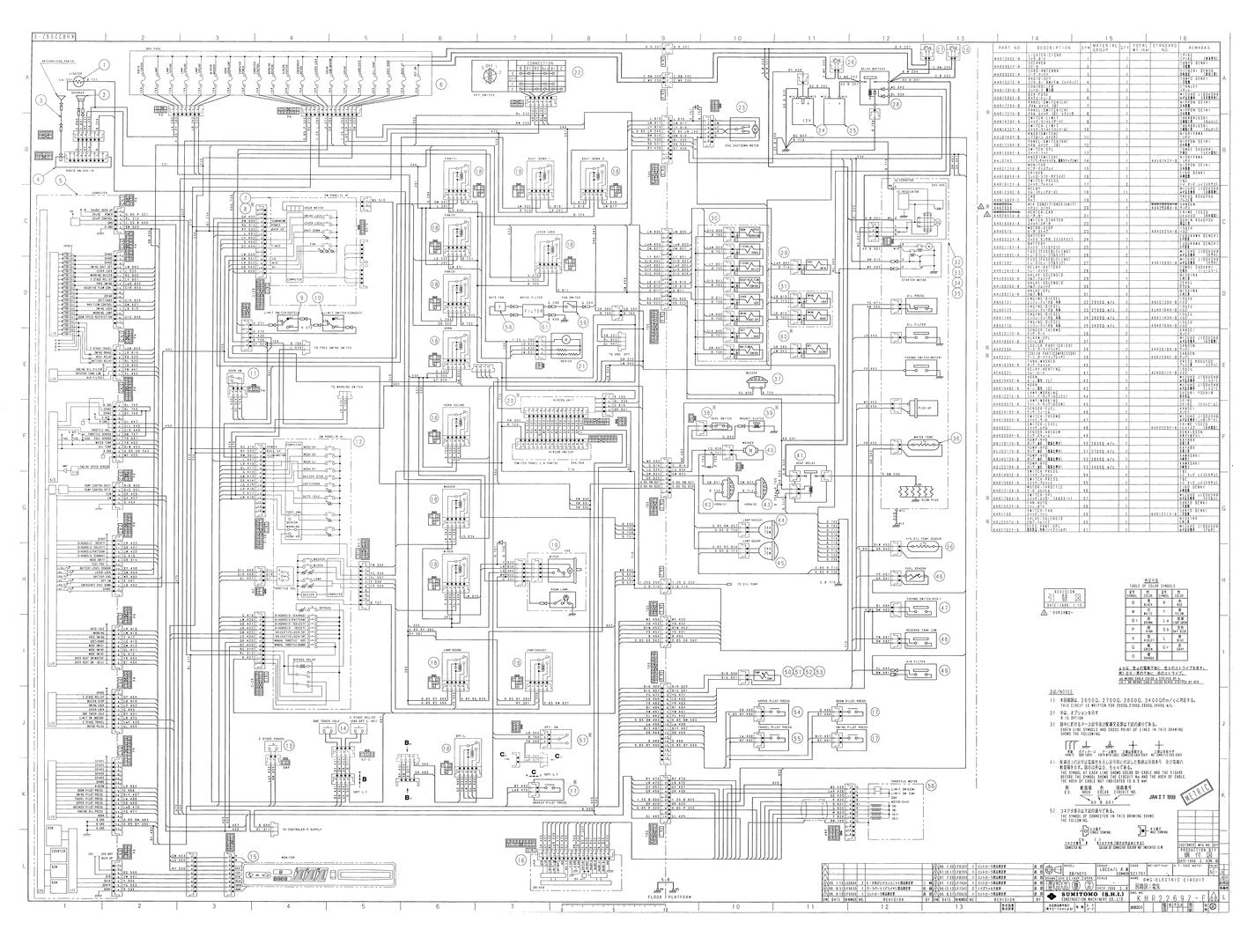

- Esquema elétrico completo em folha única de grande formato, digitalizado em TIF de alta resolução
- Uma mesma folha cobre os modelos Quantum 2650Q, 2700Q, 2800Q e 3400Q
- Tabela de códigos de cores de fios e símbolos para leitura da fiação
- Lista de componentes/peças numerada na lateral do desenho
- Fiação de sensores, solenoides, relés e conectores identificada por código
- Desenho de fábrica Sumitomo (S.H.I.), revisão de 1999
Circuitos incluídos
- Circuito da chave de ignição / partida (starter switch, key switch)
- Painel de fusíveis e relés
- Motor de partida, alternador e regulador
- Bateria e alimentação 12V
- Válvulas solenoides (estágios de vazão / marcha lenta one-touch)
- Sensores de pressão de óleo e de temperatura da água
- Motor do acelerador (throttle motor)
- Unidade monitor e controlador (computer)
- Sistema de aquecimento e ar-condicionado
- Buzina, limpador, faróis de trabalho e velas de aquecimento (glow plug)
- Filtros de ar e de óleo e sensores associados
- Tabela de códigos de cores dos fios e lista de componentes/conectores
Por que vale a pena
Ter o esquema elétrico e hidráulico da máquina em mãos acelera o diagnóstico de falhas, o rastreamento de circuitos e o reparo, evitando testes às cegas.
Para quem é
Eletricistas e técnicos de manutenção que fazem diagnóstico e reparo do sistema elétrico da máquina.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
