Descrição
Especificações
- Marca: Link-Belt
- Modelo(s): Link-Belt 3400 Quantum (manual de oficina cobre também o modelo 2800)
- Tipo de equipamento: Escavadeira Hidráulica
- Documento: Manual de Serviço (Shop/Service Manual)
- Páginas: 715
- Idioma: Inglês
- Formato: PDF
O Manual de Serviço Link-Belt 3400 é o documento técnico em PDF da escavadeira hidráulica, com 715 páginas em Inglês: Referência de oficina para máquina de grande porte. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Manual de oficina que cobre os modelos 2800 e 3400 (classe de mineração/grande porte)
- Especificações completas de motor, hidráulica, controles e material rodante
- Tabelas de óleos, graxas e intervalos de troca conforme temperatura e uso do martelo
- Tabelas de pesos de conjuntos para içamento e transporte
- Listas de verificação e formulários de medição de desempenho
O que este manual cobre
- Explicação do manual de oficina: segurança, introdução, símbolos e precauções
- Especificações de torque padrão e tabela de conversão de valores
- Especificações dos equipamentos principais - mecanismo inferior (tração, roletes, mola de recuo, sapata)

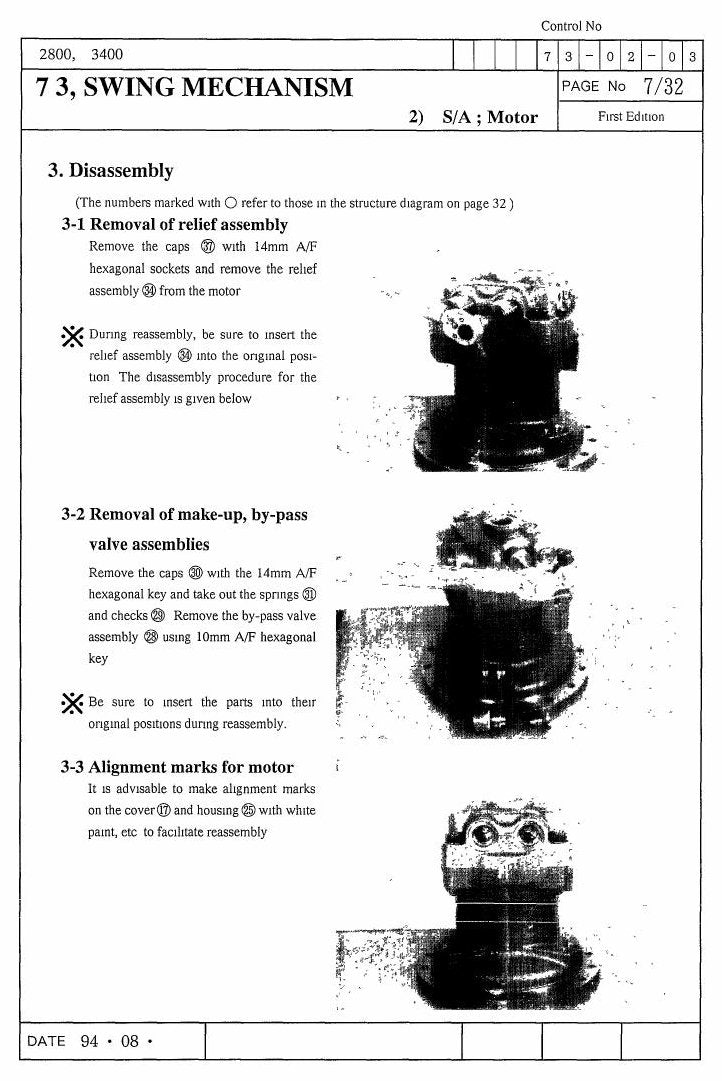

- Mecanismo superior - equipamento de giro (inclusive versão LR)
- Motor, radiador, controle do motor e tanque de combustível
- Equipamento hidráulico (bomba, tanque de reservatório, junta rotativa, válvula solenoide)
- Controles: válvula de controle remoto, válvula de controle e filtro de óleo bypass
- Implemento retroescavadeira (cilindros, incluindo LR e HBCV)
- Óleos e graxas: uso por temperatura, consumíveis e lubrificação (2800 e 3400)
- Intervalos de troca de óleo hidráulico e filtros no uso do martelo hidráulico
- Desempenho e pesos de conjuntos e peças separadas (2800/3400 e versões LR)
- Listas de verificação de desempenho de máquina nova e formulários de medição

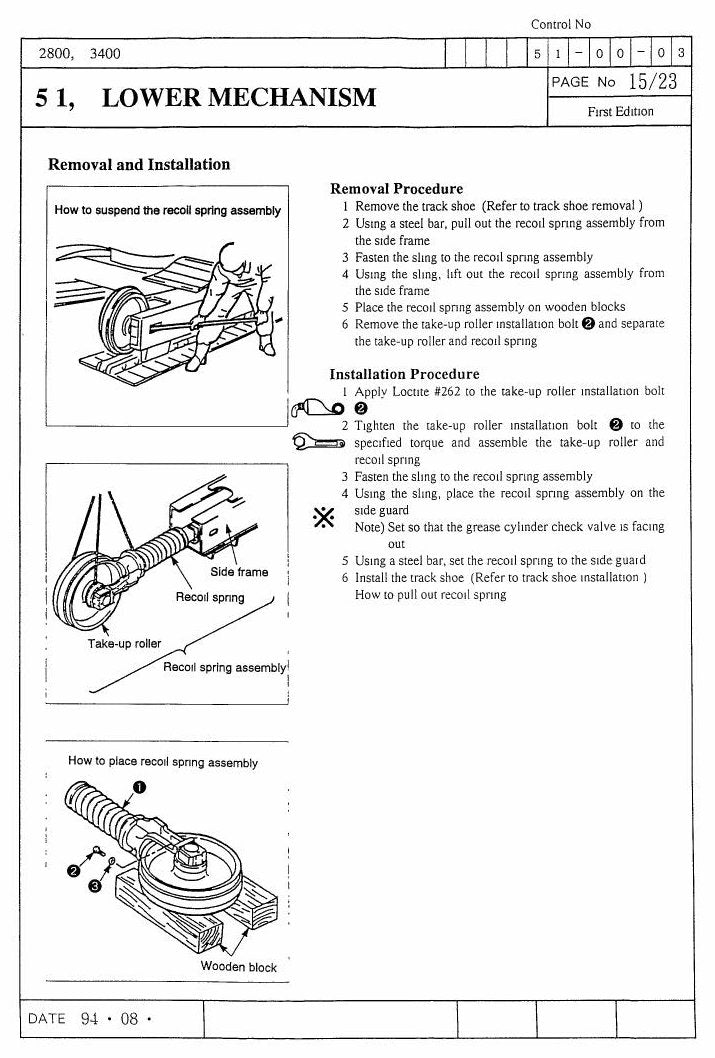

- Procedimentos de desmontagem e serviço do corpo principal - mecanismo inferior
- Coroa dentada, roda tensora, roletes, mola de recuo e cilindro de graxa
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com torques, folgas, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Equipes técnicas que fazem manutenção e revisão de escavadeiras pesadas Quantum (2800/3400).
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos de peça são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
