Os Esquemas Elétricos Volkswagen Polo 2004 são o documento técnico em PDF, com 70 páginas em inglês, que mapeiam o carro fio a fio, do circuito de partida e carga até a injeção eletrônica 4MV. Cada linha mostra bitola, cor do fio e número de pino, e o volume ainda traz a localização física dos componentes, os pontos de massa e a pinagem dos módulos de airbag, conforto e auxílio de estacionamento.
Destaques deste material
- Diagramas do VW Polo 2004 com legenda de cada componente, bitola, cor do fio e número de pino em toda folha.

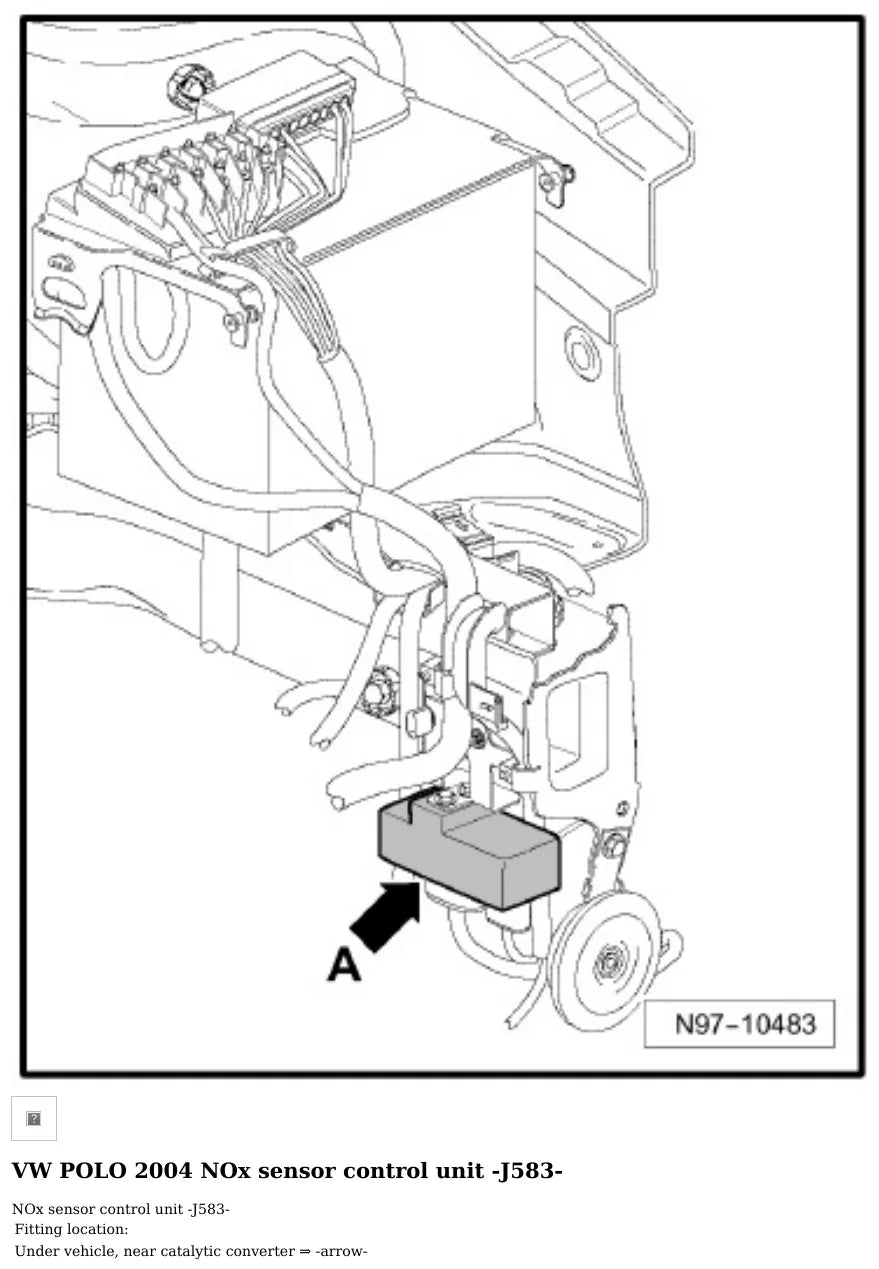

- Vai além do diagrama: inclui a localização física dos componentes e conectores, no caderno Fitting Locations número 804.
- Circuito de partida e carga completo, com os fusíveis de bateria S162 de 175 A, S163 de 110 A e S180 de 30 A identificados.
- Injeção eletrônica 4MV mapeada ponta a ponta: bobinas, sondas lambda, EGR, borboleta eletrônica J338 e sensor G188.
- Ressalvas de motorização marcadas no próprio circuito para os códigos de motor AXU e BJX.
- Todos os pontos de massa listados por posição: longarina esquerda, câmbio, atrás da bateria, coluna C e sob o console central.
O que este documento cobre
- Bateria, motor de partida, alternador e eletroventilador do radiador
- Chave de ignição e partida, relé da bomba de combustível e fusíveis
- Unidade de comando da injeção 4MV e sua alimentação
- Bobinas de ignição com estágio de potência e resistência do respiro do cárter
- Sensor de rotação, sensor Hall e sensores de temperatura do ar e do líquido de arrefecimento
- Sensor de pressão do coletor e válvula de recirculação de gases
- Interruptores do pedal de embreagem e do pedal de freio
- Sensor de posição do acelerador e módulo da borboleta eletrônica
- Sondas lambda e válvula do canister de carvão ativado
- Unidade de comando de bordo J519 e módulos das portas do motorista e do passageiro
- Sistema de conforto e sua unidade central
- Conectores da unidade de comando do airbag J234, com e sem airbag lateral

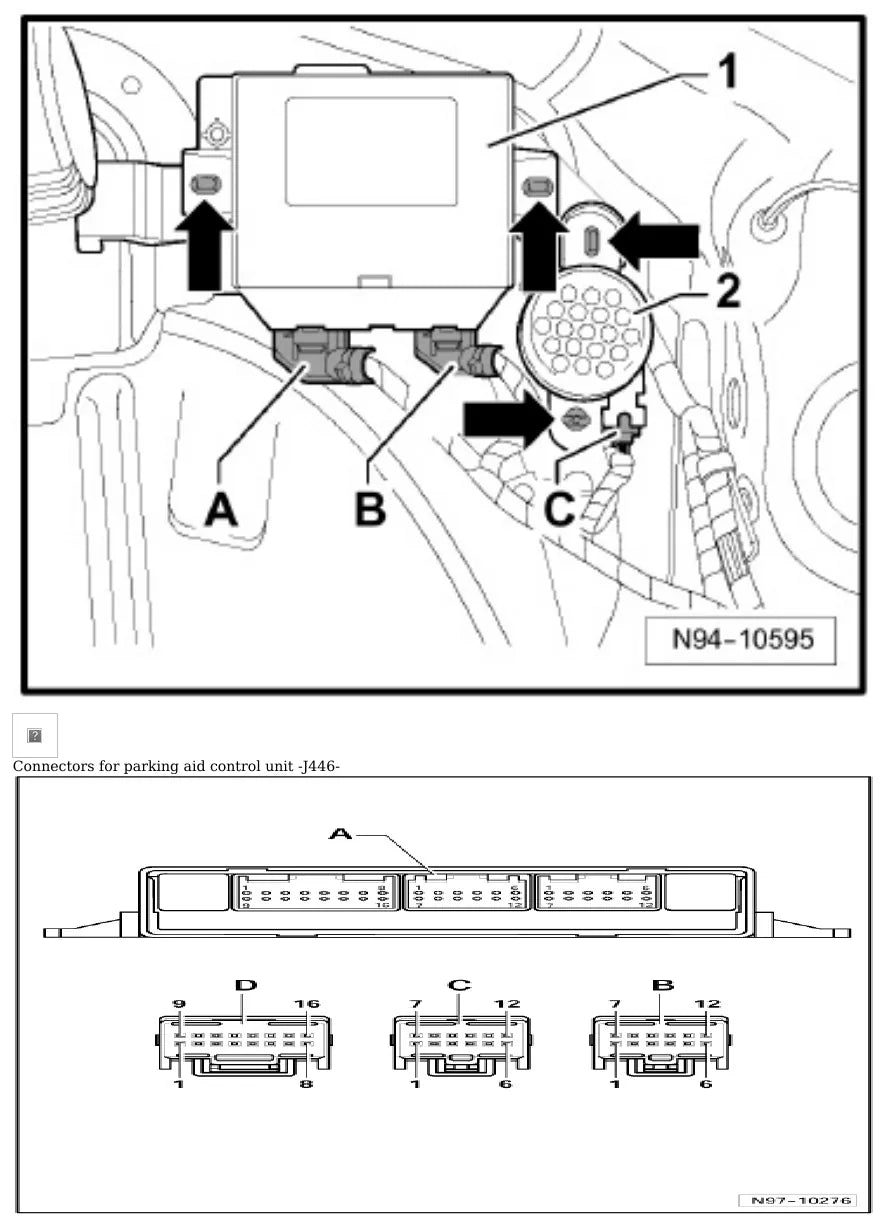

- Conectores do auxílio de estacionamento J446 e eletrônica de operação do telefone móvel
- Localização dos componentes e dos pontos de massa no veículo
Por que vale a pena
- Você segue o caminho do circuito fio a fio, com bitola e cor, sem depender de esquema genérico da internet.
- Relés, fusíveis e conectores aparecem com a posição real no carro, então o componente é encontrado rápido.
- A pinagem diz em qual pino medir e transforma o diagnóstico em medição objetiva.
- Economiza horas de teste de continuidade e de desmontagem de painel atrás de um fio.
- Os pontos de massa listados por posição resolvem a falha intermitente que aparece em vários sistemas ao mesmo tempo.
Para quem é
- Eletricistas automotivos e oficinas que atendem VW Polo.
- Técnicos de injeção eletrônica e de diagnóstico com scanner.
- Instaladores de acessórios e alarmes que precisam de pinagem confiável.
- Donos de Polo e entusiastas que fazem a própria manutenção elétrica.
Perguntas frequentes
Serve para qual versão do Polo?
Para o VW Polo 2004 com sistema de injeção 4MV. Alguns circuitos trazem ressalva específica para os códigos de motor AXU e BJX.
Como recebo o material?
É download imediato: assim que o pagamento é confirmado o PDF de 70 páginas fica disponível para baixar.
Inclui procedimentos de reparo do motor?
Não. O conteúdo é elétrico: diagramas de circuito, localização dos componentes e pinagem dos conectores.
O idioma atrapalha o uso?
Pouco. Os textos estão em inglês, mas o que se lê no dia a dia são símbolos, códigos de componente do padrão VW, cores de fio e números de pino.
