Os Esquemas Elétricos Volkswagen ID.3 são o documento técnico em PDF, com 448 páginas em inglês, que reúne os diagramas de fluxo de corrente do elétrico a partir de março de 2020. O material detalha o que é raro encontrar: bateria de alta tensão e seus módulos, unidade de comutação, sensor de corrente, linha piloto e eletrônica de potência do motor, além de gestão térmica, Climatronic, ABS, airbags e assistentes de condução.
Destaques deste material
- 448 folhas de esquemas de corrente do Volkswagen ID.3, a partir de março de 2020, edição 11.2019.

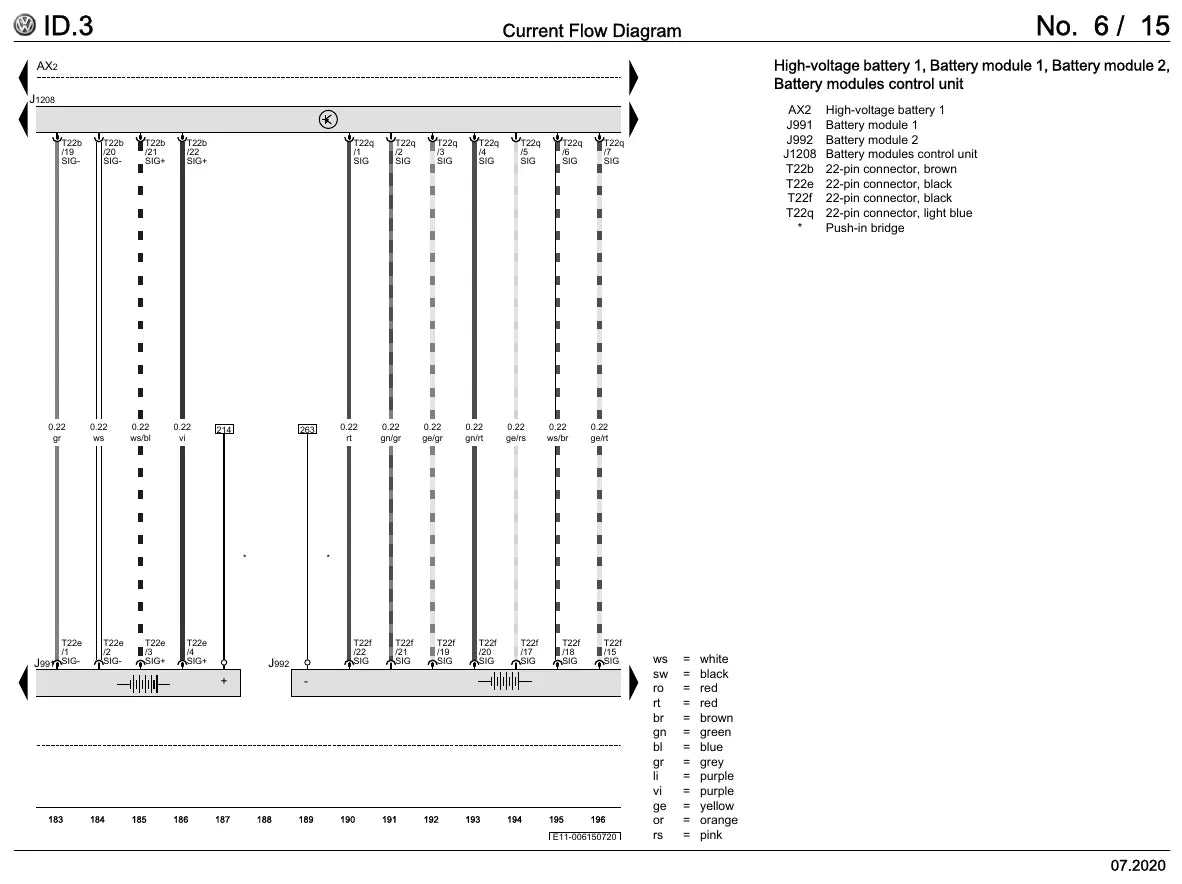

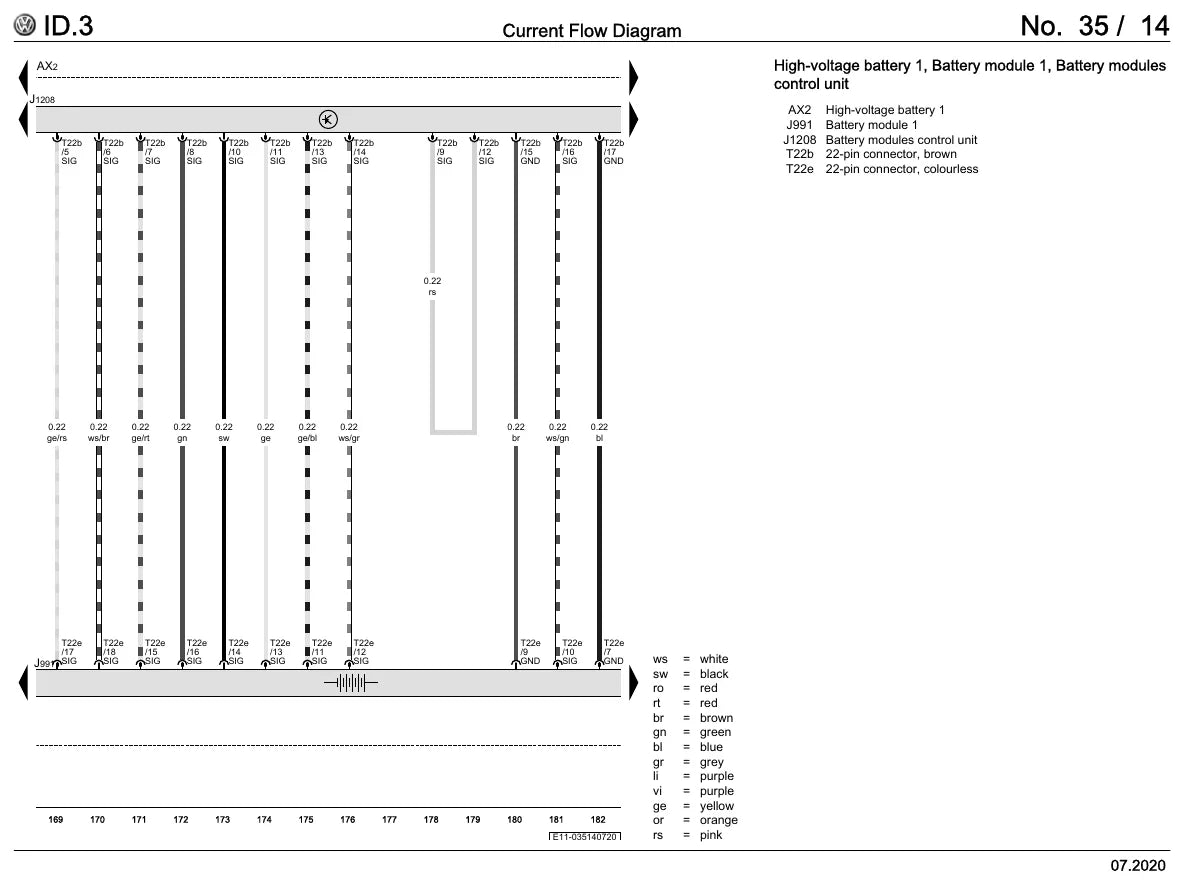

- Alta tensão documentada em detalhe: bateria 1, seus módulos, a unidade de regulação J840, o sensor de corrente e a unidade de comutação SX7.
- Traz a linha piloto do sistema de alta tensão e a eletrônica de potência do motor elétrico, material pouco disponível em veículo elétrico.
- Sistema de tração nas letras de motor EBJA, EBJC e EBJD, com módulo do pedal e os sensores de posição G79 e G185.
- Gestão térmica completa, com válvulas de expansão do fluido refrigerante, sensores de pressão e temperatura, Climatronic e ventilador de ar fresco.
- Conforto e assistência incluídos: assistente de mudança de faixa, câmera frontal, amortecimento controlado, tomadas USB e sistema de som.
O que este documento cobre
- Sistema de tração elétrica e unidade de comando do motor
- Módulo do pedal do acelerador e sensores de posição
- Caixas de fusíveis B e C e relé principal
- Bateria de alta tensão e unidade de regulação da bateria

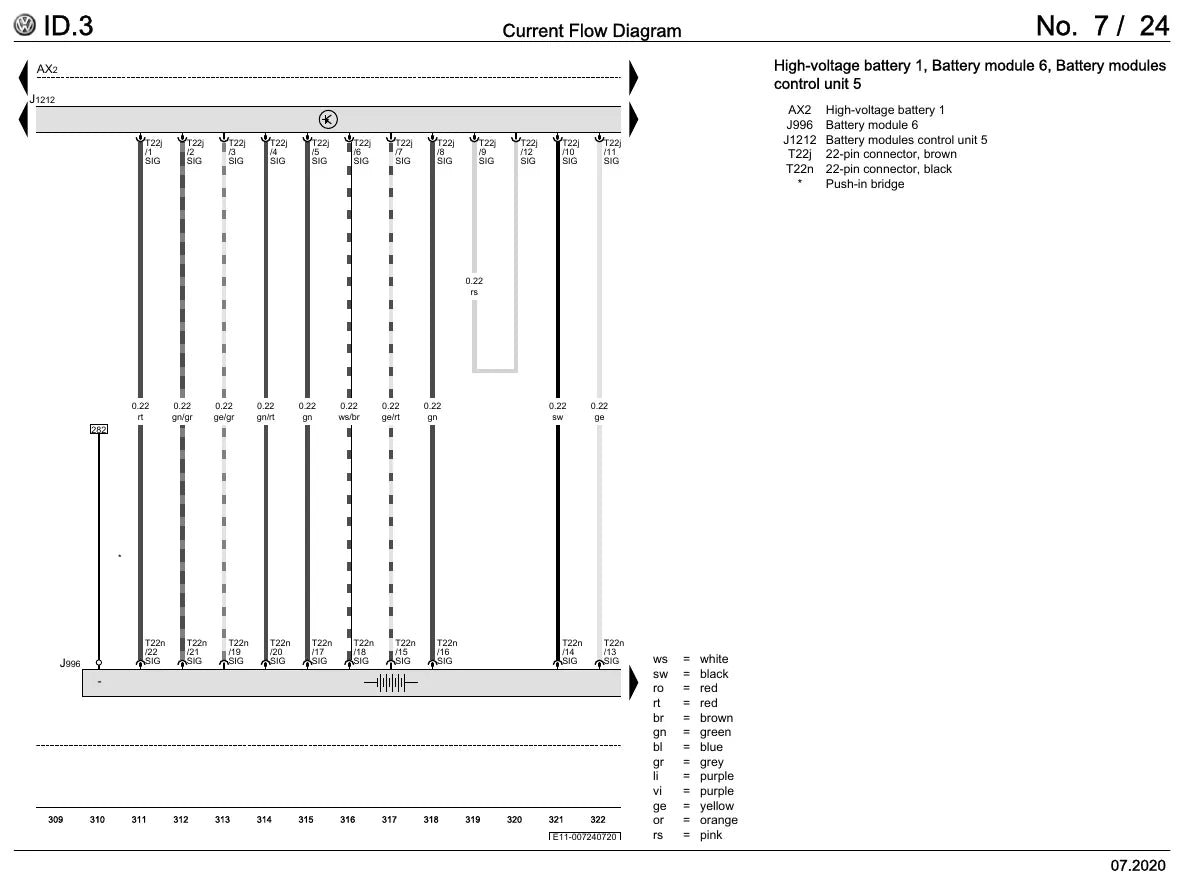

- Módulos da bateria e suas unidades de comando
- Unidade de comutação da bateria de alta tensão e sensor de corrente
- Linha piloto do sistema de alta tensão
- Conversor de tensão e eletrônica de potência do motor elétrico
- Gestão térmica e válvulas de expansão do fluido refrigerante
- Climatronic, ventilador de ar fresco e sensor de qualidade do ar do habitáculo
- Unidade de comando do ABS e amortecimento controlado eletronicamente

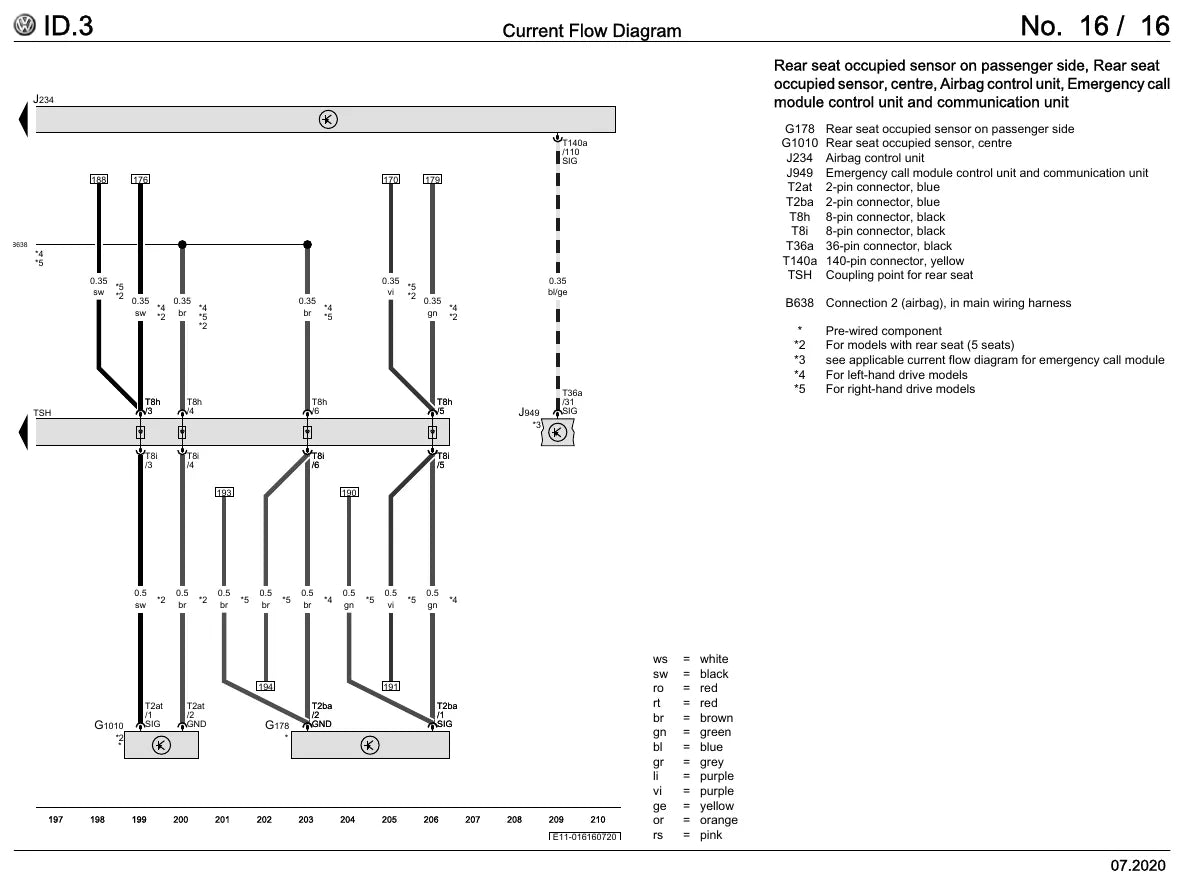

- Airbag, sensores de cinto e interface de diagnóstico do barramento de dados
- Módulos e fechaduras das portas, iluminação interna e tomadas USB
- Sistema de som, eletrônica de informação, acesso à internet e assistentes de condução
Por que vale a pena
- Segue o circuito fio a fio, incluindo os ramais de alta tensão que não aparecem em material genérico.
- Mostra a posição de fusíveis, relés e conectores e a identificação de cada unidade de comando.
- Entrega a pinagem necessária para medir no ponto certo, o que é decisivo em veículo elétrico.
- Reduz o tempo de teste de continuidade, porque o trecho suspeito já vem isolado na folha.
- Apoia o trabalho seguro em alta tensão, ao deixar claro onde estão a unidade de comutação, o sensor de corrente e a linha piloto.
Para quem é
- Eletricistas e técnicos habilitados em veículos elétricos.
- Oficinas que estão entrando no atendimento de carros a bateria.
- Instrutores e alunos de cursos de eletrificação veicular.
- Frotistas e proprietários de ID.3 que precisam de referência técnica confiável.
Perguntas frequentes
Quais versões do ID.3 estão cobertas?
O ID.3 com sistema de tração elétrica nas letras de motor EBJA, EBJC e EBJD, a partir de março de 2020, na edição 11.2019 dos diagramas.
Posso mexer na alta tensão com este material?
Os diagramas mostram o circuito, mas trabalho em alta tensão exige técnico habilitado, ferramenta isolada e o procedimento de desenergização do fabricante. Use o documento como referência, não como autorização.
Está em português?
Não, o conteúdo é todo em inglês. Os códigos de componente, números de conector e cores de fio seguem o padrão de fábrica e valem em qualquer idioma.
A entrega é na hora?
Sim. É download imediato após a confirmação do pagamento, com o PDF disponível para salvar no computador, no tablet ou no celular.
