Os Esquemas Elétricos Volkswagen Polo 6ª geração são o documento técnico em PDF, com 684 páginas em inglês, que traz os diagramas de fluxo de corrente da plataforma AW a partir de junho de 2017. Cobre os circuitos do motor 1.0 a gasolina nas variantes CHYB e CHYC, o sistema start/stop, a mecatrônica do câmbio de dupla embreagem, airbags, Climatronic e travamento central, com bitola, cor de fio e pino de cada conector.
Destaques deste material
- 684 páginas de diagramas de corrente do Polo de 6ª geração, válidos a partir de junho de 2017 e revisados até 09.2020.
- Circuitos do motor 1.0 a gasolina nas variantes CHYB e CHYC, com corpo de borboleta, sondas lambda, sensores de pressão de sobrealimentação e eletroventilador.

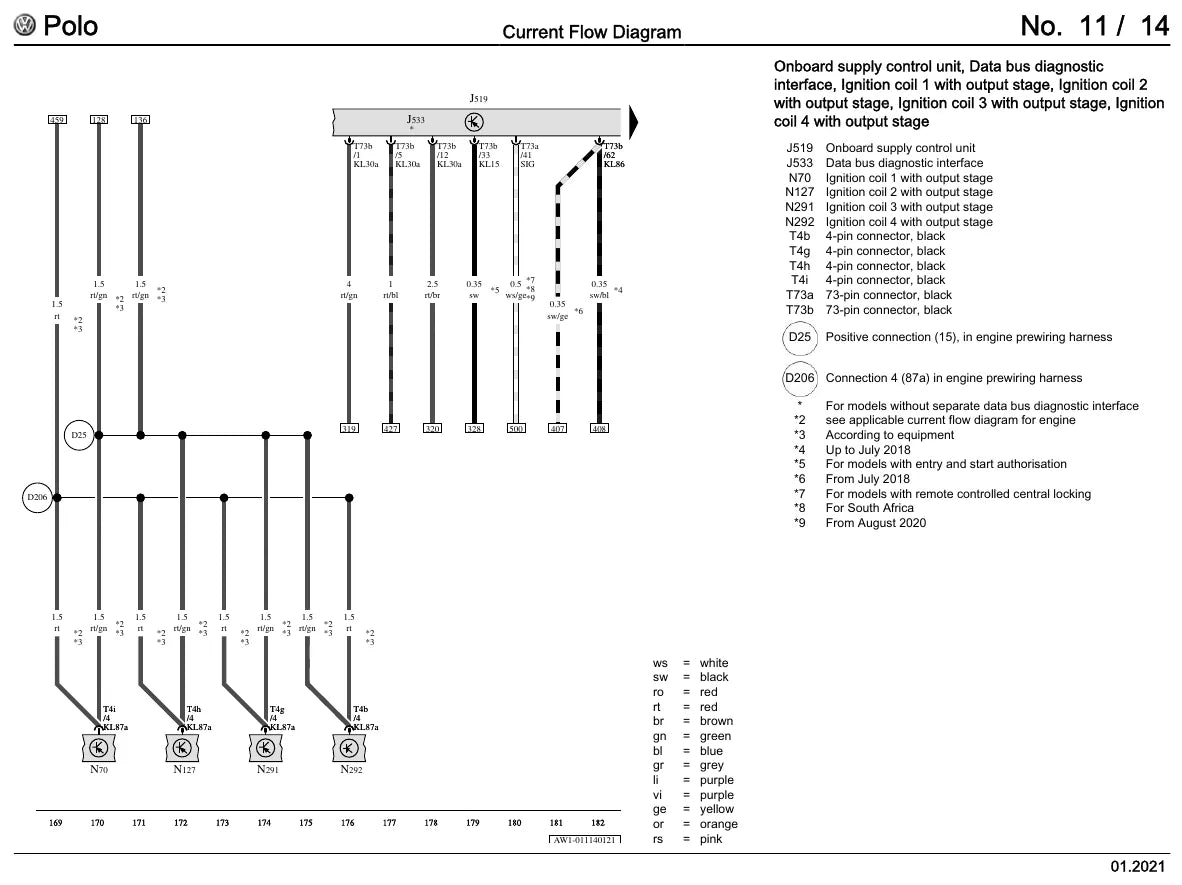

- Legenda de componentes e conectores em cada folha, entre eles J519 rede de bordo, J623 e J271 do motor, J367 monitor de bateria e o módulo EX23 do console.
- Sistemas que o diagrama genérico não cobre estão aqui: start/stop, mecatrônica do câmbio de dupla embreagem, amortecimento controlado e unidade do reboque.
- Notas de vigência por data dentro das folhas, até novembro de 2017 e a partir de novembro de 2017, para não errar o chicote nas duas fases do modelo.
- Conforto e segurança incluídos: airbags e sensores laterais, travamento central porta a porta, alarme antifurto e preparação para telefone.
O que este documento cobre
- Bateria, unidade de comando do monitor de bateria e caixas de fusíveis A e B
- Motor de partida, relés de partida e relé principal

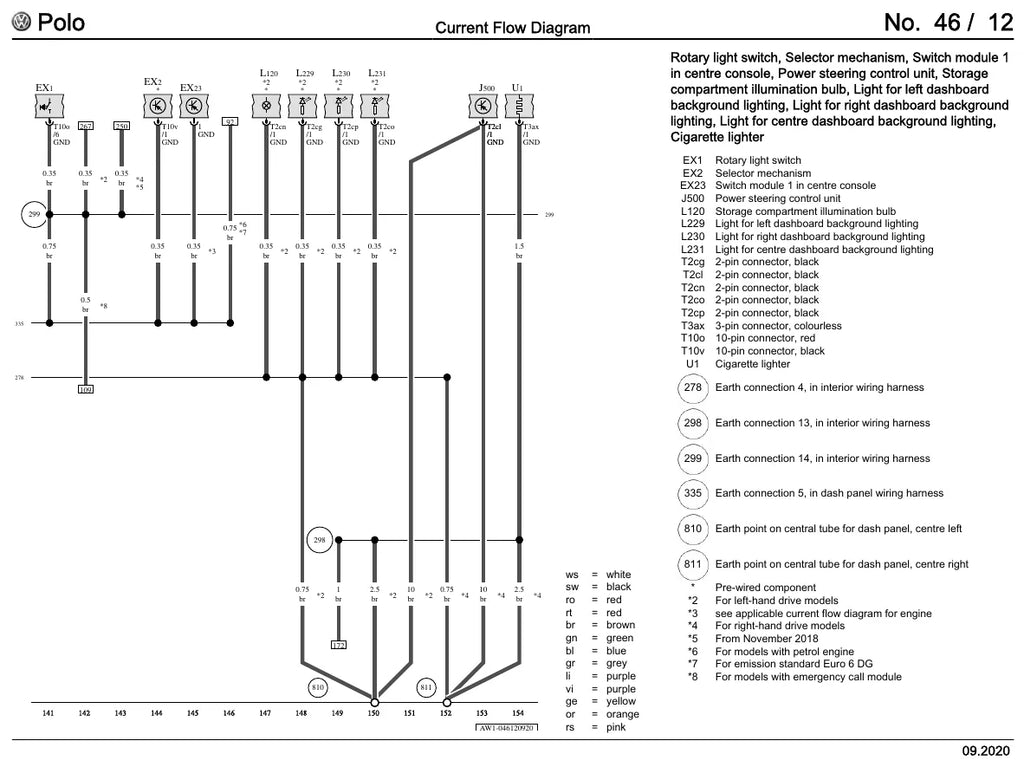

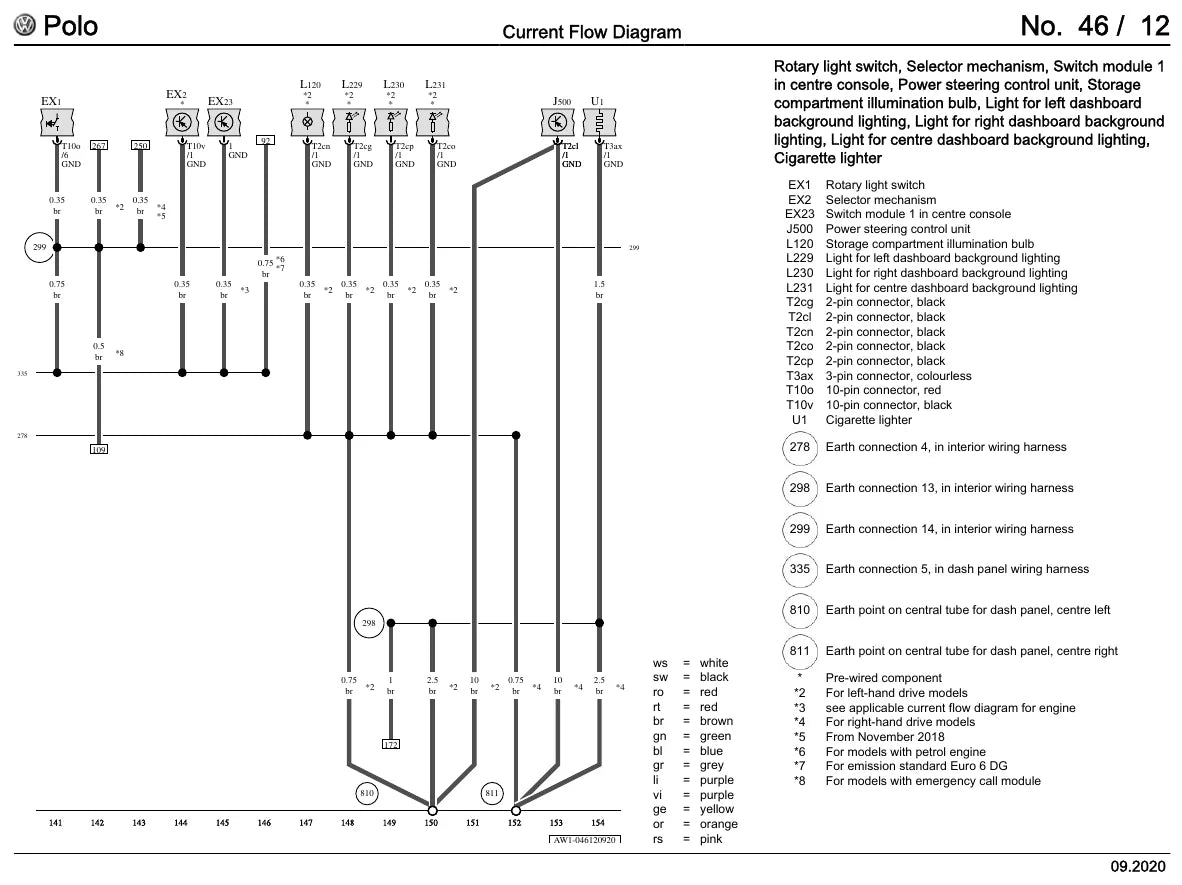

- Módulo de comandos do console central e botão start/stop
- Unidade de comando da rede de bordo e caixa de fusíveis C

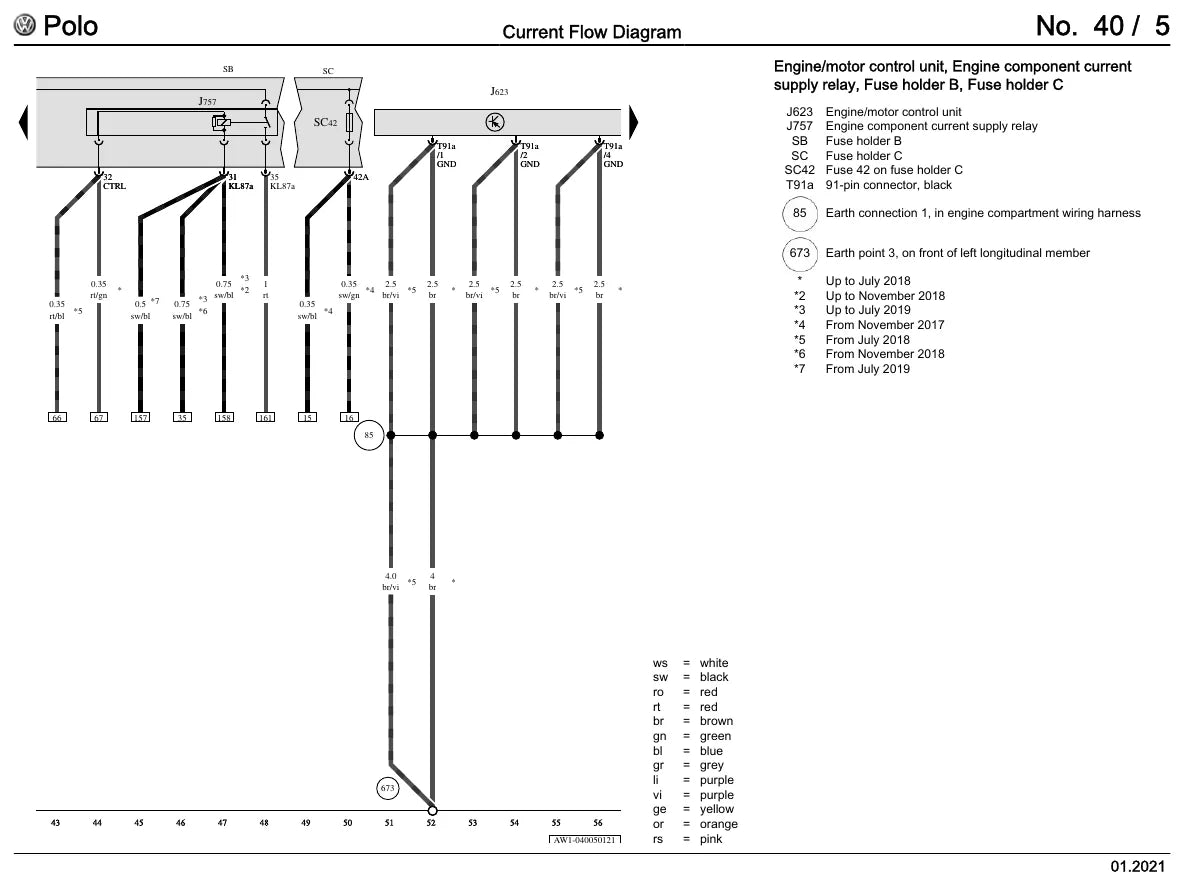

- Central eletrônica do motor, corpo de borboleta e sensores de pressão e temperatura
- Sondas lambda, radiador e eletroventilador
- Alternador com regulador de tensão e sensores de nível e pressão de óleo

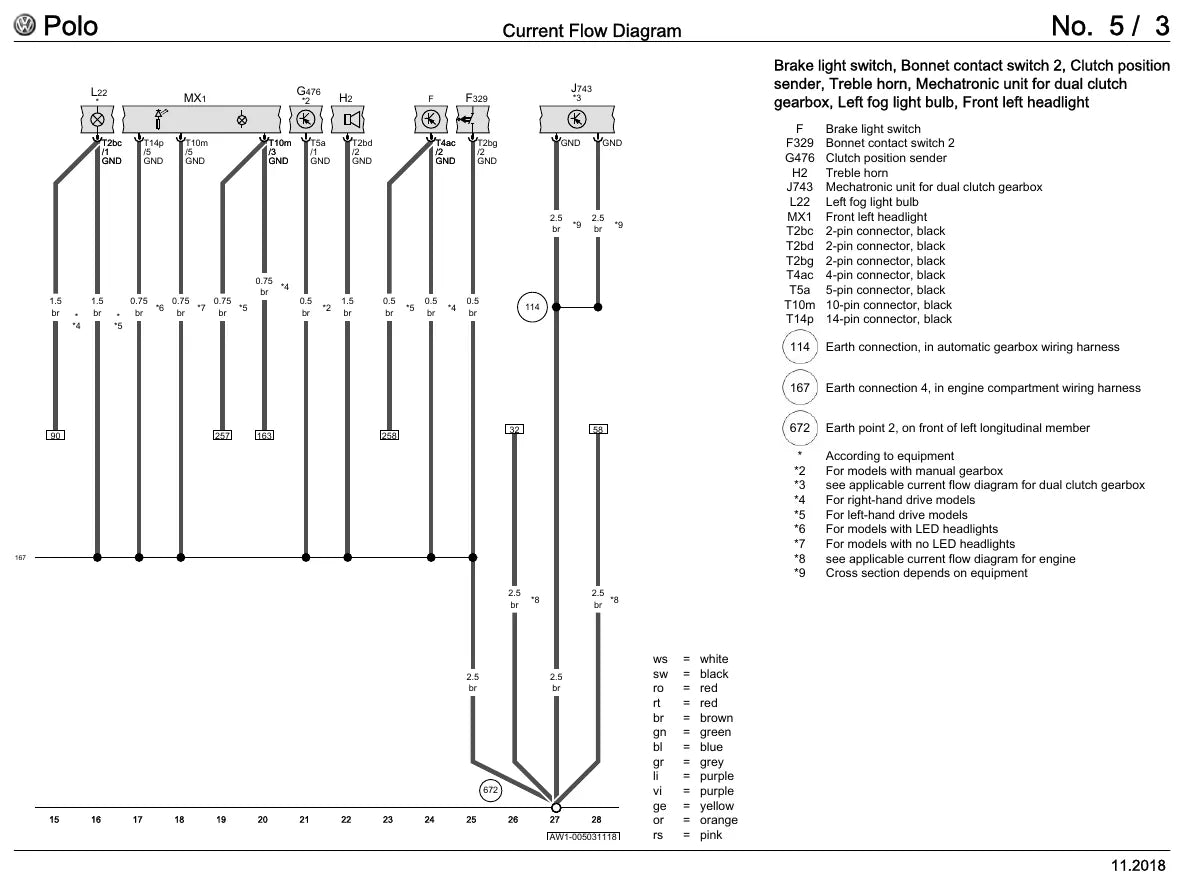

- Mecatrônica do câmbio de dupla embreagem, alavanca e mecanismo seletor
- Interface de diagnóstico do barramento de dados
- Volante multifuncional, eletrônica da coluna de direção e comando da buzina
- Comandos do ar-condicionado, Climatronic e ventilador do habitáculo
- Airbags, sensores de impacto laterais e anel de contato do airbag
- Travamento central, contatos das portas e sensores do alarme antifurto
- Preparação para telefone, controle de amortecimento e unidade do reboque
Por que vale a pena
- Segue o caminho do circuito fio a fio, da alimentação até o componente e o retorno à massa.
- Mostra a posição de relés e fusíveis e a identificação de cada conector, sem precisar mapear o chicote na tentativa.
- Dá a pinagem das unidades de comando, o ponto exato para medir tensão e continuidade.
- Economiza tempo de teste de continuidade, porque o trecho suspeito já sai isolado no diagrama.
- Diferencia as duas fases do modelo por data de produção, o que evita seguir um chicote que não é o do carro na bancada.
Para quem é
- Eletricistas automotivos que atendem a linha Volkswagen atual.
- Oficinas de diagnóstico, injeção eletrônica e câmbio automatizado.
- Técnicos de instalação de acessórios, alarme e engate elétrico.
- Proprietários de Polo que querem acompanhar o serviço com o circuito à vista.
Perguntas frequentes
Quais versões o documento cobre?
O Polo de 6ª geração, plataforma AW, a partir de junho de 2017, com os circuitos do motor 1.0 a gasolina nas letras CHYB e CHYC. Outras motorizações não estão incluídas.
Está em português?
Não, o documento é todo em inglês. As abreviações de cor de fio seguem o padrão de fábrica e vêm explicadas nas próprias folhas.
Traz procedimento de reparo?
É um pacote de diagramas de fluxo de corrente. Ele resolve o lado elétrico, com circuito, pinagem, relés e fusíveis, mas não tem passo a passo mecânico nem torques.
Quanto tempo leva para chegar?
Nenhum. A entrega é por download imediato após a confirmação do pagamento, e o PDF pode ser baixado quantas vezes você precisar dentro do seu pedido.
