Os Esquemas Elétricos Volkswagen Amarok são o documento técnico em PDF, com 721 páginas em inglês, que reúne os diagramas de fluxo de corrente da picape produzida a partir de junho de 2016. Cada prancha mostra o circuito completo, do fusível ao componente, com a legenda dos códigos VW, a cor e a bitola de cada fio, os pontos de massa e a pinagem dos conectores. É o material para achar o defeito elétrico sem abrir chicote no escuro.
Destaques deste material
- Coleção completa de diagramas de fluxo de corrente da Amarok produzida a partir de junho de 2016, em 721 páginas de pranchas.
- Cada prancha identifica os componentes pelo código VW, como J519, J234, J301 e G92, com a cor e a bitola do fio e a posição do ponto de massa.
- Motor diesel 3.0 V6 coberto nas letras DDXA, DDXB, DDXC, DDXD e DDXE, com as marcações de variante que separam as versões 2.0 e 3.0.
- Freios em pranchas dedicadas: ABS com bloqueio eletrônico do diferencial e controle de tração nos códigos CFPA, CNEA, CNEB, CNFB e CSHA.
- Conforto e assistência na íntegra: airbags, ar-condicionado, auxílio de estacionamento, espelhos elétricos, detector de reboque e módulo de chamada de emergência.
- Pranchas com data entre 02.2019 e 04.2020, tabela de cores dos condutores em cada folha e numeração de coluna de 1 a 14 para seguir o mesmo fio de uma folha à outra.
O que este documento cobre
- Bateria, motor de partida, alternador e relés de alimentação do terminal 15
- Caixas de fusíveis A, C e F e unidade de comando da rede de bordo
- Interruptor de ignição e partida e os relés de partida 1 e 2

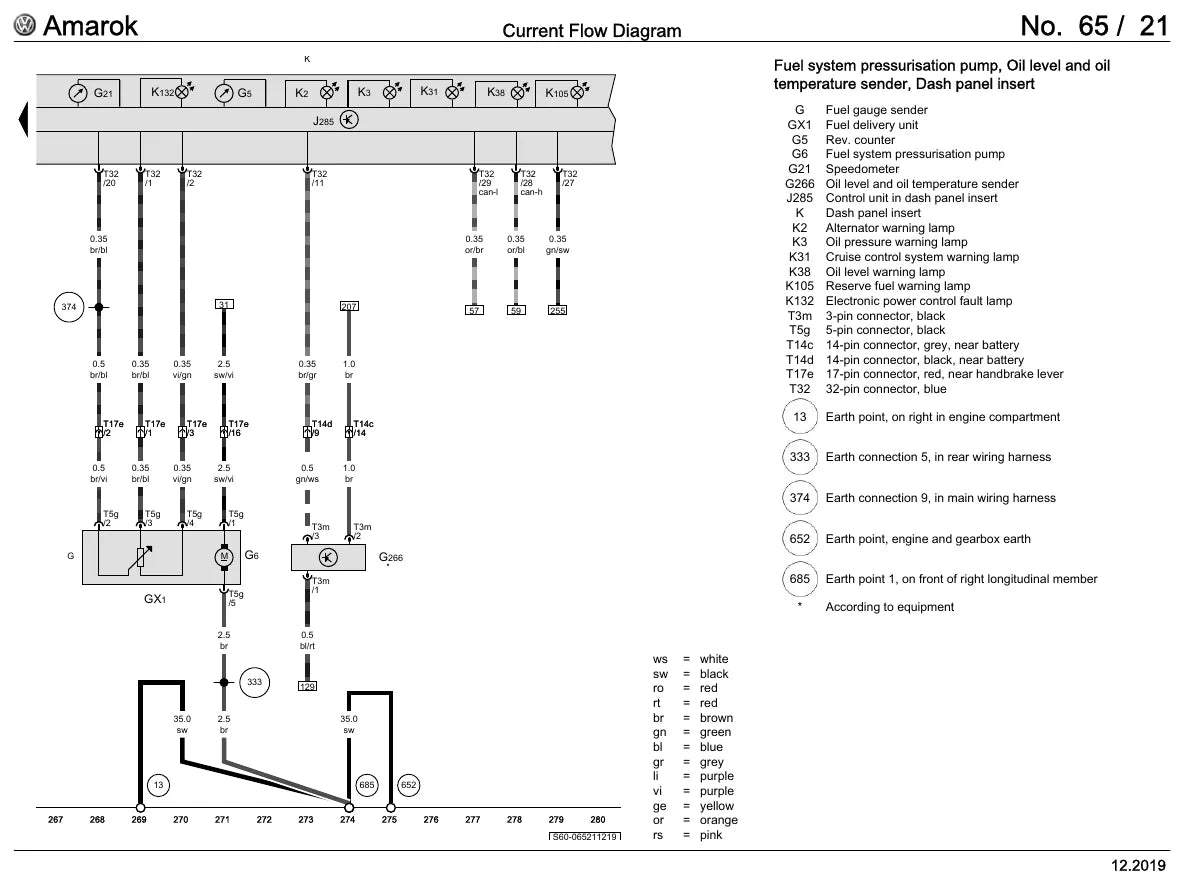

- Motor diesel 3.0 e relé da bomba de combustível
- Sensores do coletor de admissão, de pressão de sobrealimentação e de ar de admissão

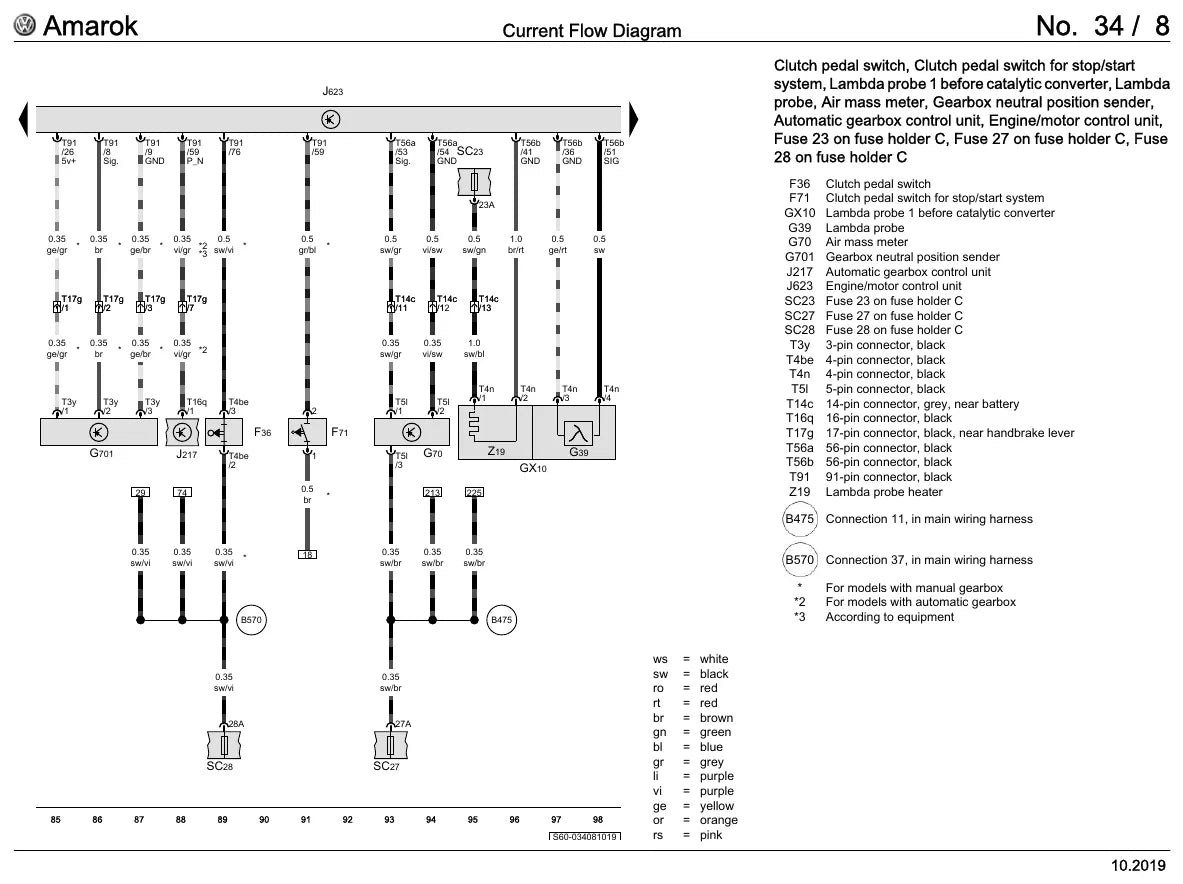

- Interruptor do pedal de embreagem e sistema start e stop
- ABS com bloqueio eletrônico do diferencial e controle de tração
- Bloqueio do diferencial traseiro e botão do controle de tração
- Airbags: unidade de comando e sensores de impacto frontais e laterais

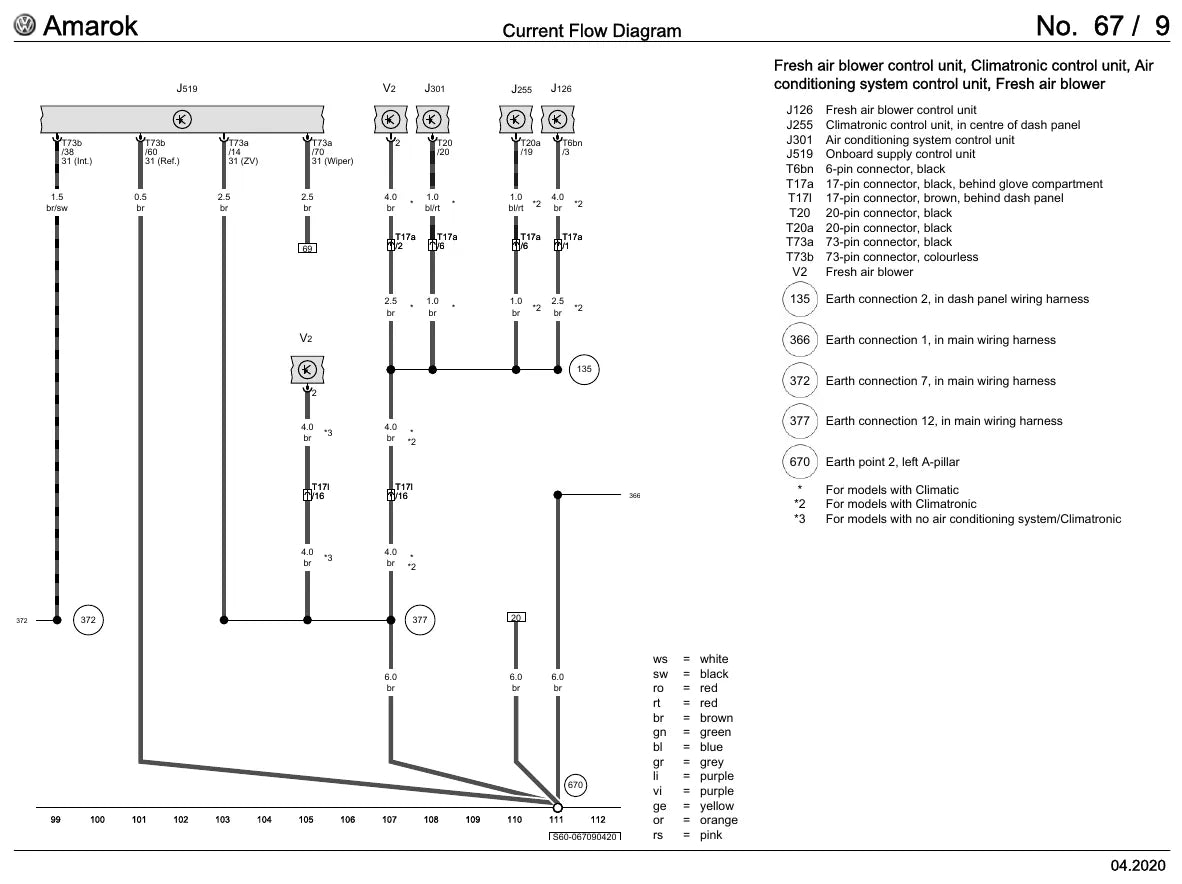

- Ar-condicionado: unidade de comando, sensor do evaporador e motores das aletas
- Áudio e navegação: alto-falantes, antena, amplificador e conexões USB e auxiliar
- Auxílio de estacionamento
- Iluminação: faróis de neblina, lanternas traseiras e regulador de luz do painel
- Módulo de chamada de emergência, detector de reboque e espelhos elétricos
Por que vale a pena
- Você segue o caminho do circuito fio a fio, do fusível ao componente, sem adivinhar por onde o chicote passa.
- A posição de relés, fusíveis e conectores vem indicada, o que encurta a procura debaixo do painel e na caixa do vão do motor.
- A pinagem de cada conector permite medir no pino certo já na primeira tentativa.
- Economiza horas de teste de continuidade: o trecho suspeito é isolado no papel antes de encostar a ponta de prova no carro.
- Com a cor e a bitola de cada fio na prancha, o reparo do chicote sai igual ao original.
Para quem é
- Eletricista automotivo que pega Amarok com defeito elétrico intermitente.
- Oficina especializada em Volkswagen que precisa do diagrama oficial, e não de um desenho genérico.
- Instalador de acessórios, som, engate e auxílio de estacionamento que precisa achar o ponto de alimentação correto.
- Frotista e mecânico de campo que mantém picape a diesel fora da concessionária.
Perguntas frequentes
Qual geração da Amarok está coberta?
A picape produzida a partir de junho de 2016, incluindo o motor diesel 3.0 V6 nas letras DDXA a DDXE, com as pranchas datadas entre 02.2019 e 04.2020.
O documento está em qual idioma?
Em inglês. Como o conteúdo é composto de diagramas, códigos de componente VW e abreviações de cor de fio, a leitura é direta para quem já trabalha com esquema elétrico.
Recebo o arquivo quando?
Imediatamente. O download é liberado logo após a confirmação do pagamento, e o PDF pode ser guardado no notebook da oficina ou no celular.
Tem procedimento de reparo mecânico?
Não. É um conjunto de diagramas de fluxo de corrente, voltado a rastrear circuito, achar relé, fusível, massa e pinagem de conector.
