Descrição
O Esquema Elétrico Volkswagen 15-190 / 17-230E OD (motor MWM) é o documento técnico em PDF com 158 páginas, pronto para consulta e impressão. Reúne procedimentos, vistas e especificações técnicas de referência para manutenção e reparo com segurança.
Destaques deste material:
- Esquema completo do motor eletronico MWM com ECM, sensor Consep de agua no combustivel e sinais para o tacografo
- Traz conectores de GPS e de diagnostico de 9 vias, uteis para telemetria e leitura de falhas

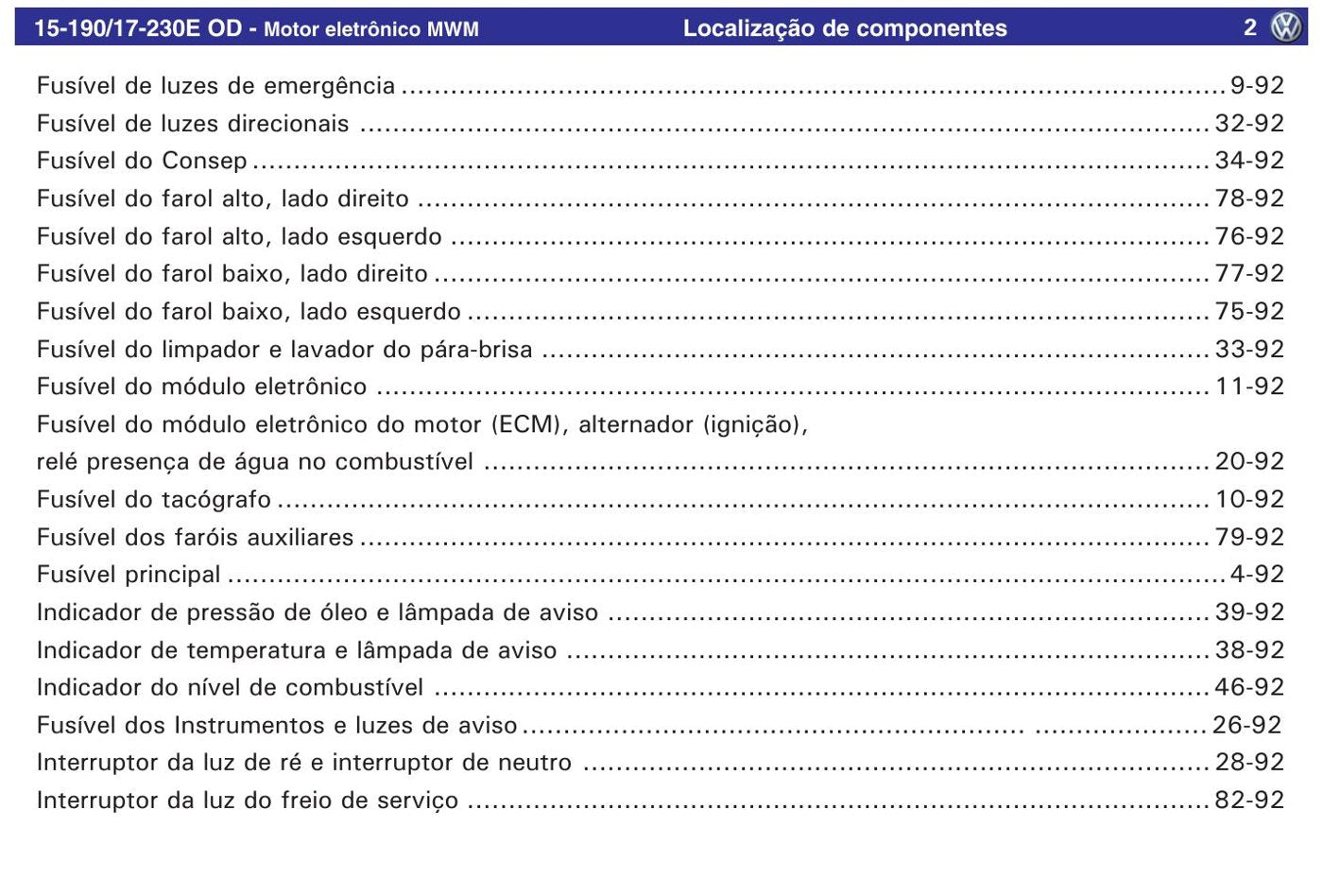

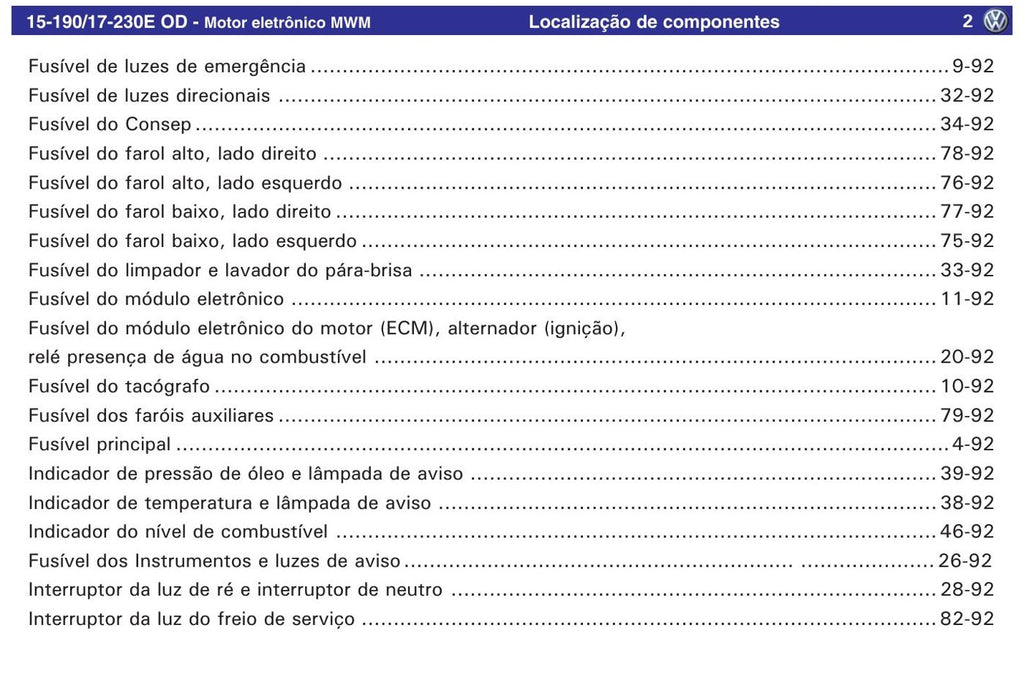

- Indice em ~36 pranchas com fusivel-a-fusivel por sistema (farois, painel, cargas adicionais)
Especificações
- Marca: Volkswagen
- Modelo: 15-190 / 17-230E OD (motor MWM)
- Documento: Esquema Elétrico
- Páginas: 158
- Idioma: Português
- Formato: PDF digital — download imediato
O que este esquema elétrico traz (conteúdo real do arquivo)
- Interpretacao dos esquemas (caixa de reles/fusiveis, codigos de circuito, cursor com legenda) e codigo de cores
- Denominacao dos circuitos por numero (15, 15a, 30, 30a, 31, 53a, 54a, 56a/56b) e denominacao de componentes
- Circuito de partida e alternador (sinal D+ de carga da bateria, sinal do alternador para o tacografo)

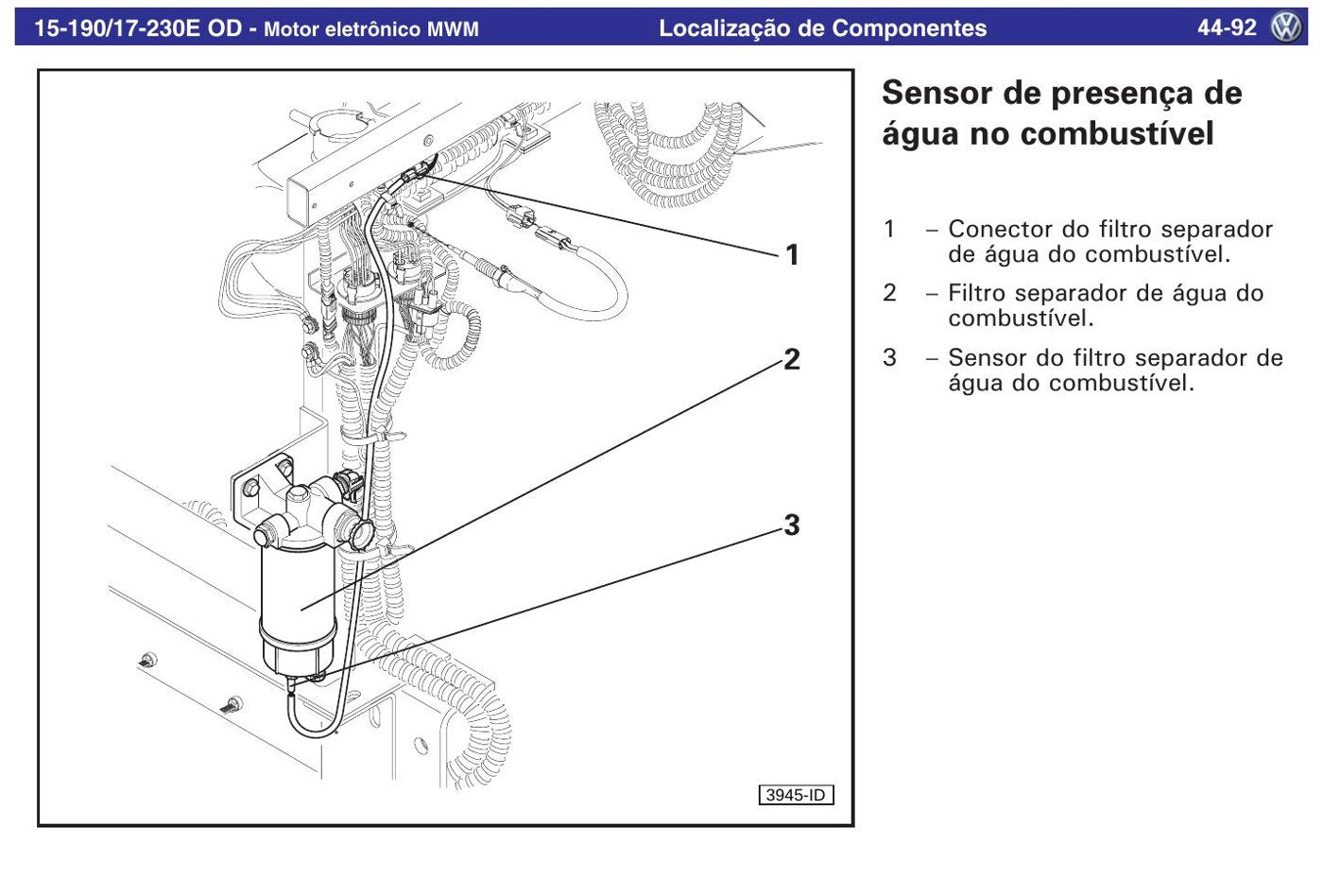

- Sinais do motor eletronico MWM: pressao/temperatura do oleo, sensor de combustivel, agua no combustivel (Consep)
- Alarme de nivel baixo do liquido de arrefecimento e sinais de falha do sistema de freios (COM para ECM)
- Iluminacao e farois: farol alto/baixo por lado com fusiveis de 4A e iluminacao dos instrumentos do painel
- Buzina, limpador/lavador de para-brisa (com temporizador) e luz de re
- Conectores para GPS (10 e 12 vias), conector de diagnostico de 9 vias e conectores Deutsch DT de 3/6 pinos
- Conector de 6 vias e fusivel de cargas adicionais, freio de estacionamento e luz de freio
- Esquemas de circuitos eletricos (36 pranchas) e localizacao de componentes no veiculo
Por que este material vale a pena
- ✅ Procedimentos e especificações oficiais de referência
- ✅ Economiza tempo de oficina e evita erros
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Eletricistas de caminhoes/onibus VW e frotistas da linha OD com motor MWM que trabalham com Volkswagen 15-190 / 17-230E OD (motor MWM) e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Volkswagen 15-190 / 17-230E OD (motor MWM).
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
