Descrição
O Esquema Eletrico Volkswagen Delivery/Phevos 9-11 ton (motor Cummins ISF 3.8L) é o documento técnico em PDF com 100 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- Esquema eletrico oficial MAN Latin America (K36(1)br, 1a edicao, 2017)
- Aplicacao: VW/MAN Delivery Phevos 9/11 ton com motor Cummins ISF 3.8L e cambio Eaton
- Traz o gerenciamento do motor Cummins (ECM CM2220), ABS pneumatico e tacografo
Especificações
- Marca: Volkswagen
- Modelo: Delivery/Phevos 9-11 ton (motor Cummins ISF 3.8L)
- Documento: Esquema Eletrico
- Páginas: 100
- Idioma: Português
- Formato: PDF digital — download imediato
O que este esquema eletrico traz (conteúdo real do arquivo)
- Central Eletrica e Distribuicao de Fusiveis (F1-F7, porta-fusiveis Max Fuse)
- Sistema de Partida e Alimentacao de Tensao (baterias, rele de partida e partida remota)
- Modulo de Gerenciamento do Motor Cummins ISF CM2220 IAN (ECM) e Rele Grid Heater
- Alternador / Compressor A/C e sistema de carga
- Sistema de Iluminacao (farois alto/baixo, dianteira, traseira, interior, 12V/58d)
- Buzina e interruptores do painel
- Painel de Instrumentos e Cluster
- Limpador do para-brisa (1a e 2a velocidade)

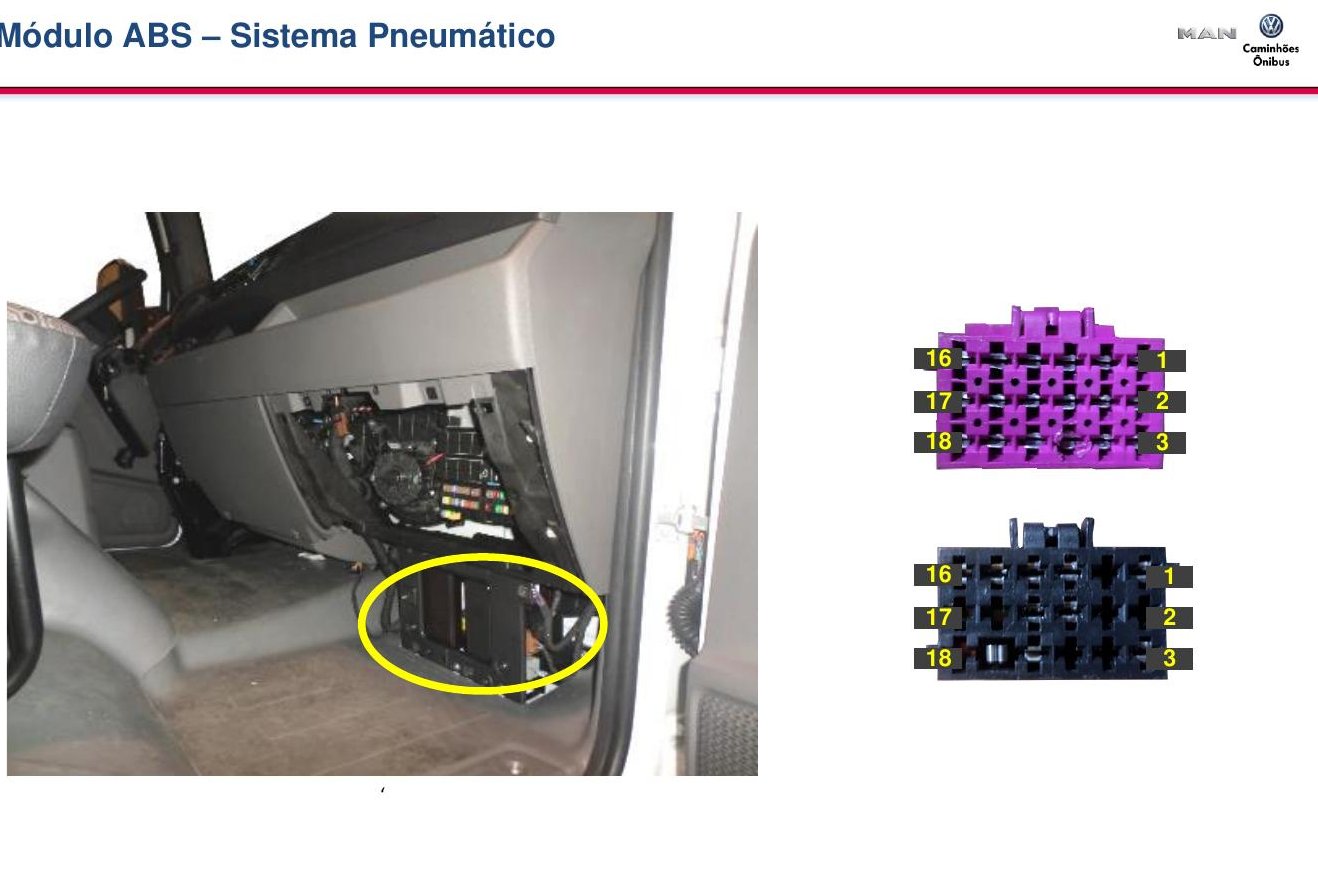

- Modulo ABS Phevos - Sistema Pneumatico
- Ar-Condicionado e Freio Motor
- Tacografo e Sistema de Rastreamento
- Interruptores de trava da cabine (destrava/destravado) e Painel de conectores Cabine/Chassi
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Eletricistas de caminhoes e oficinas VW/MAN Latin America que trabalham com Volkswagen Delivery/Phevos 9-11 ton (motor Cummins ISF 3.8L) e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Volkswagen Delivery/Phevos 9-11 ton (motor Cummins ISF 3.8L).
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
Garantias e suporte
- 🔒 Pagamento 100% seguro
- ⚡ Entrega imediata
- ♾️ Acesso vitalício
- 🔄 Reentrega gratuita
- 💬 Suporte por WhatsApp
