Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 423-3 Ingersoll Rand são o documento técnico em PDF, com 43 páginas em inglês, feitos para quem precisa rastrear um circuito ponto a ponto antes de desmontar qualquer coisa.
Entre 1990 e 2007 a ABG foi uma das marcas de pavimentação da Ingersoll Rand; em 2007 a divisão passou para a Volvo Construction Equipment. Na prática, ABG Titan 423-3, Ingersoll Rand ABG Titan 423-3 e Volvo ABG Titan 423-3 são o mesmo equipamento.
Destaques deste material
- Diagramas de circuito folha a folha para rastrear cada linha, borne e conector do sistema elétrico
- Circuitos hidráulicos organizados por função (translação, roscas, mesa, cilindros) para diagnóstico direcionado
- Códigos originais dos diagramas ABG para referência cruzada com o equipamento
- Diagramas de fiação para localizar relés, sensores, fusíveis e chicotes durante o reparo
O que os esquemas cobrem
- Diagramas hidráulicos 1 e 2

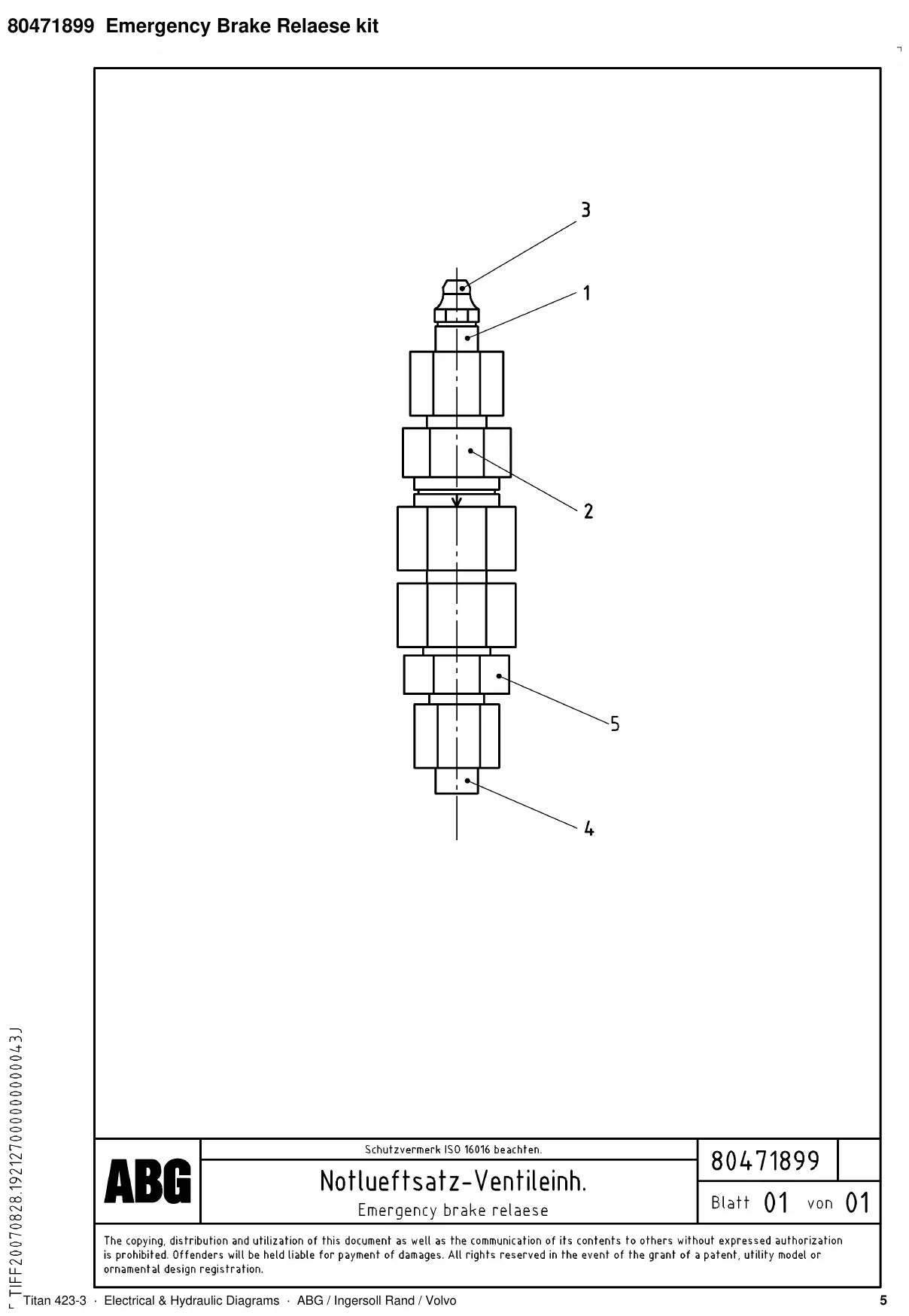

- Kit de liberação do freio de emergência
- Bloco de válvulas do freio
- Diagramas hidráulicos 3 a 6
- Bloco de nivelamento e válvulas direcionais
- Diagramas hidráulicos 7 e 8

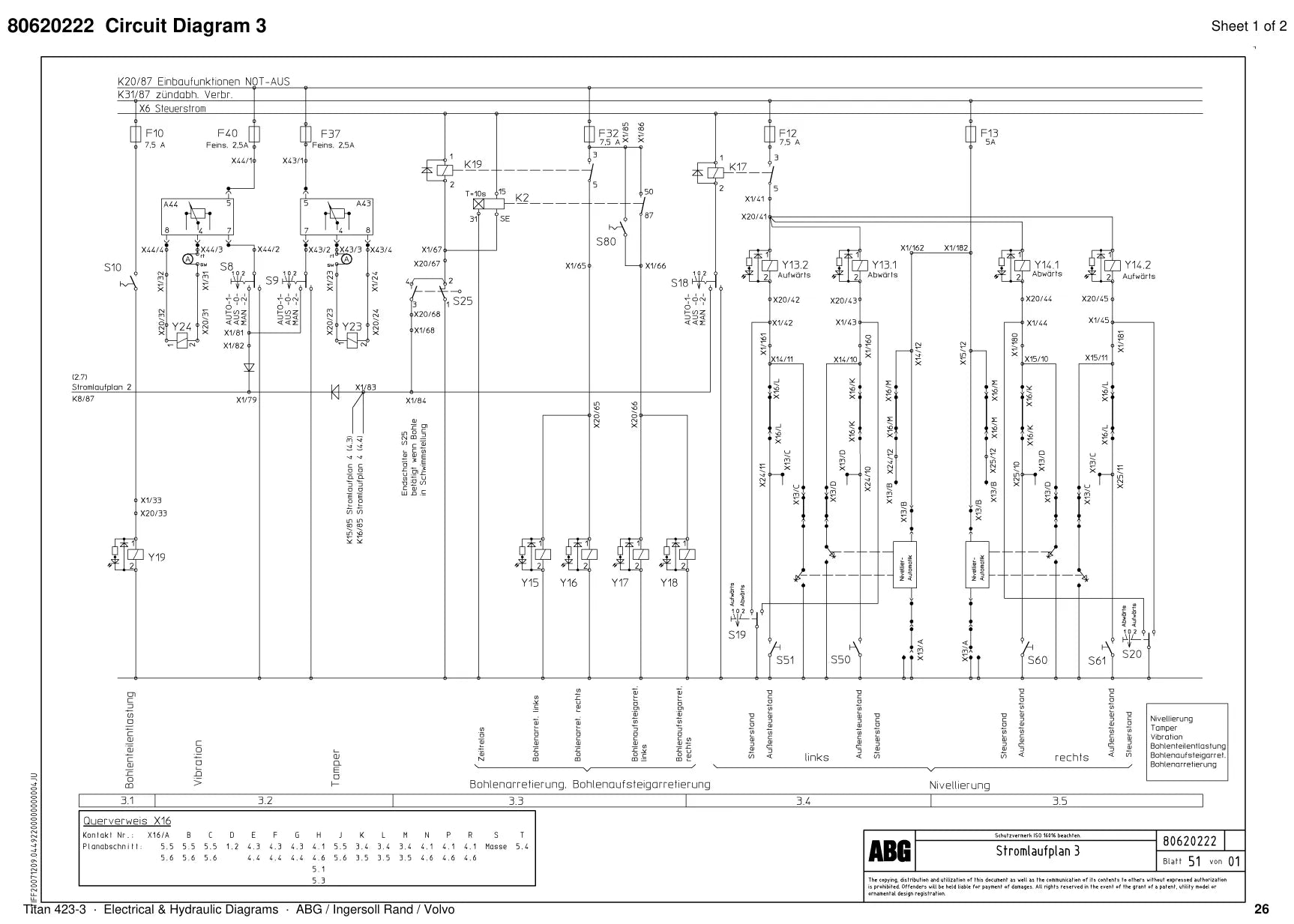

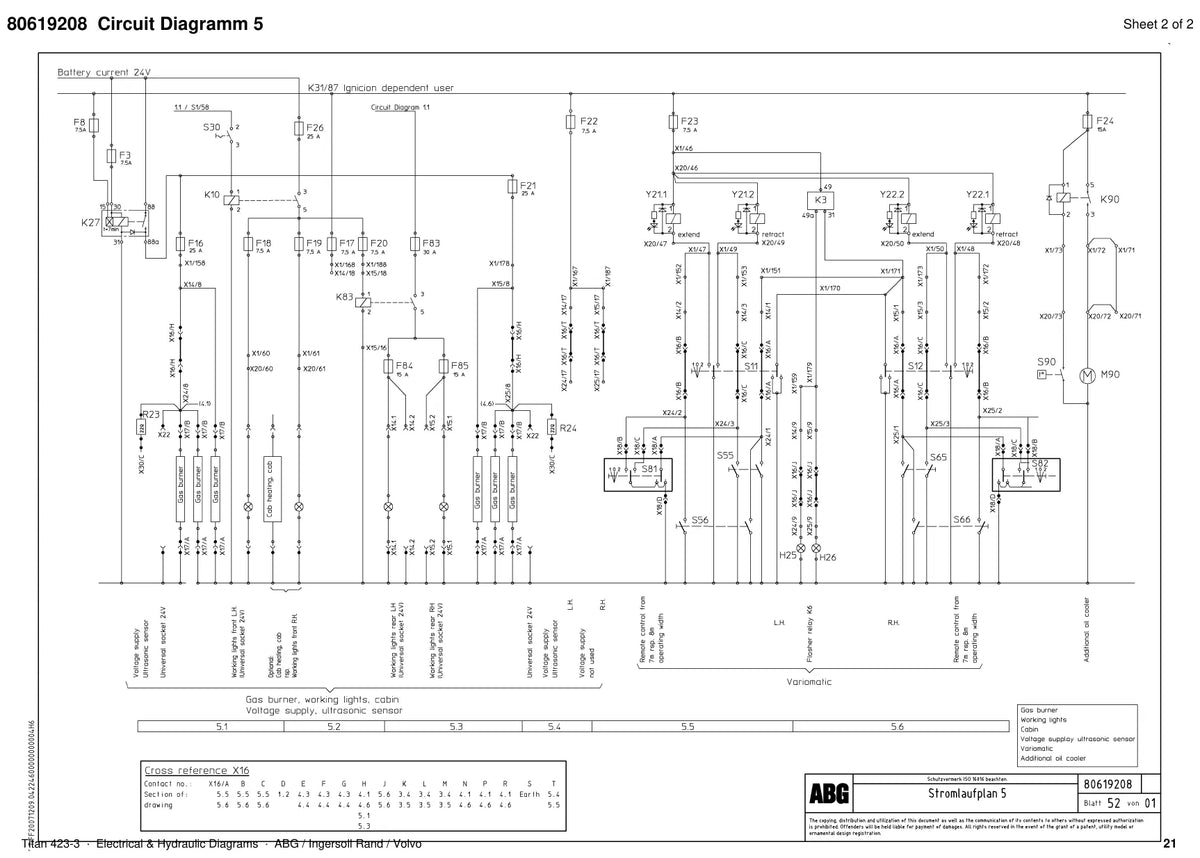

- Diagramas de circuito elétrico 1 a 5
- Diagramas de fiação (wiring) 1 a 6
Por que vale a pena
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Encurta o tempo de máquina parada no diagnóstico elétrico.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 423-3.
Perguntas frequentes
Serve para a ABG Titan 423-3 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 43 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
