Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 423-1 Ingersoll Rand são o documento técnico em PDF, com 30 páginas em inglês, que reúne os diagramas de circuito da máquina. Servem de base para seguir sinais, localizar componentes e fechar o diagnóstico com segurança.
ABG Titan 423-1 é um equipamento da ABG, de Hameln, na Alemanha. A fábrica fez parte da Ingersoll Rand entre 1990 e 2007 e depois passou para a Volvo — é o mesmo equipamento que muita gente procura como Volvo ABG Titan 423-1.
Destaques deste material
- Rastreio completo de circuitos elétricos, com fios, bornes e numeração para seguir cada linha.
- Localização de componentes, relés e conectores da Vibroacabadora, facilitando a identificação em campo.
- Diagramas hidráulicos com blocos de válvulas e atuadores para entender o fluxo do sistema.
- Base para diagnóstico elétrico e hidráulico, reduzindo o tempo de parada da máquina.
O que os esquemas cobrem

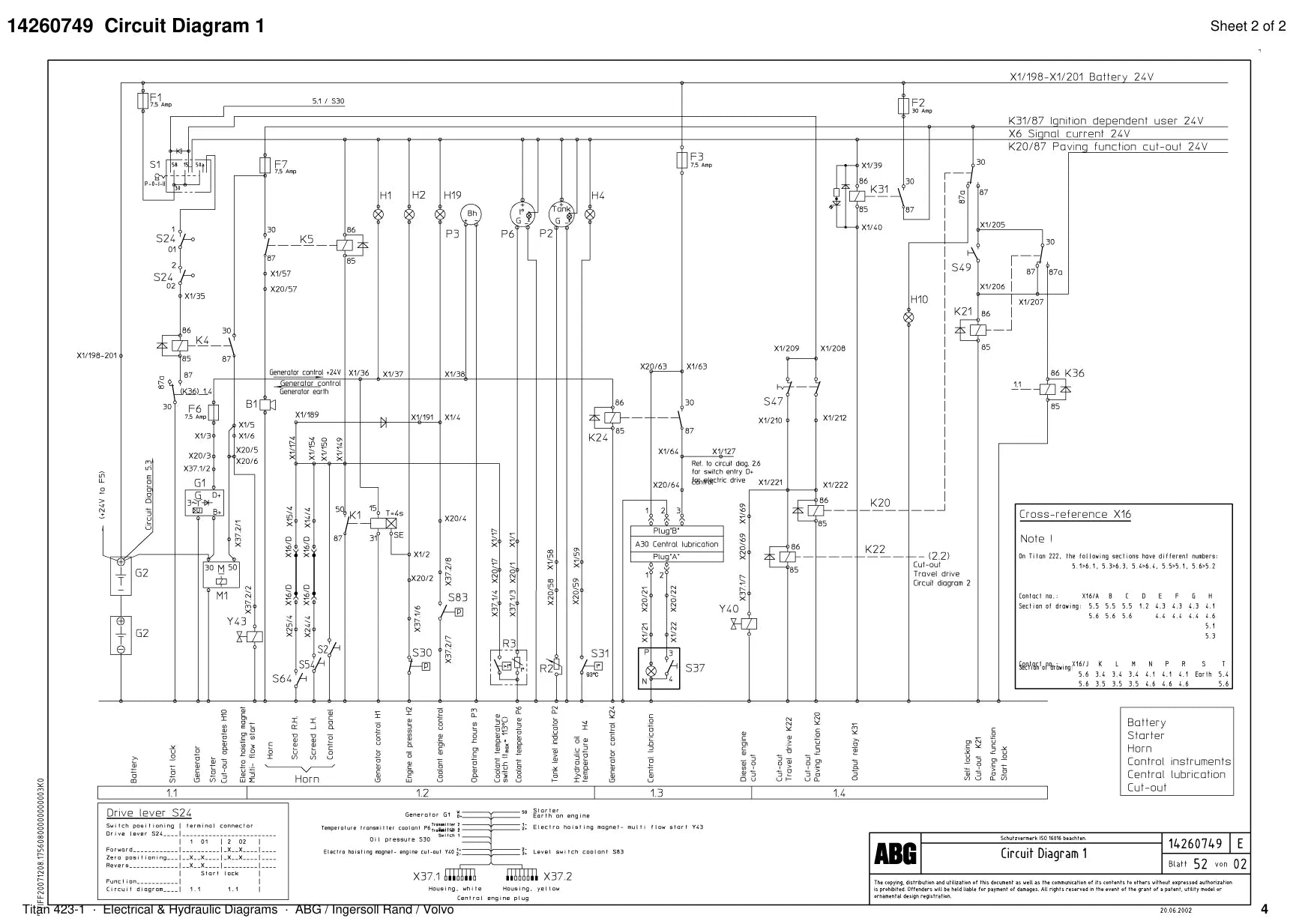

- Diagrama de circuito elétrico 1
- Diagrama de circuito elétrico 2

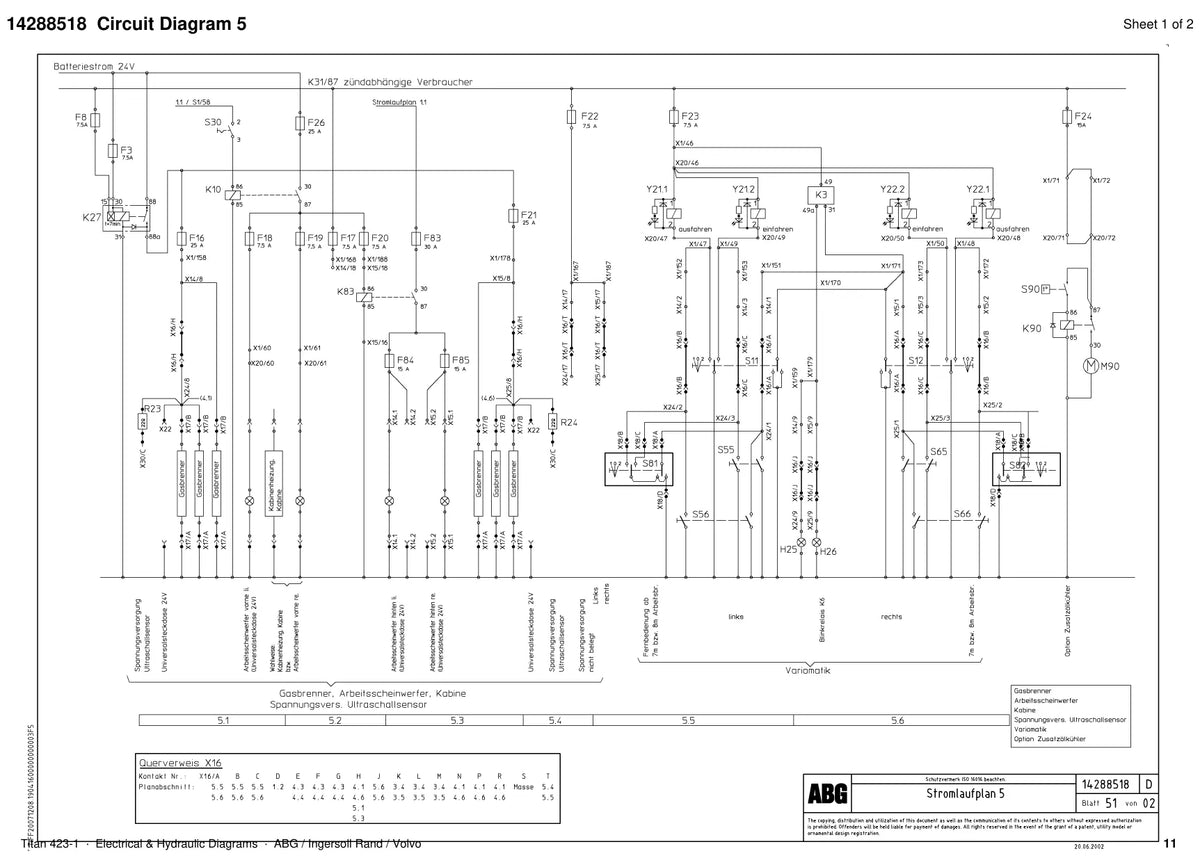

- Diagramas de circuito elétrico 3 a 5
- Diagramas de fiação (wiring) 1 e 2
- Diagramas de fiação (wiring) 3 a 5
- Diagramas de fiação (wiring) 6 e 7
- Diagrama de circuito hidráulico
- Legenda de componentes e conectores
Por que vale a pena
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 423-1.
Perguntas frequentes
Serve para a ABG Titan 423-1 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 30 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
