Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 423-2 Ingersoll Rand são o documento técnico em PDF, com 30 páginas em inglês, que reúne os diagramas de circuito da máquina. Servem de base para seguir sinais, localizar componentes e fechar o diagnóstico com segurança.
Entre 1990 e 2007 a ABG foi uma das marcas de pavimentação da Ingersoll Rand; em 2007 a divisão passou para a Volvo Construction Equipment. Na prática, ABG Titan 423-2, Ingersoll Rand ABG Titan 423-2 e Volvo ABG Titan 423-2 são o mesmo equipamento.
Destaques deste material
- Diagramas de circuito apresentados folha a folha, para rastrear cada linha do chicote do início ao fim.
- Componentes, relés, sensores e conectores identificados por código, para localizar o ponto exato da falha.
- Reúne o lado elétrico e o hidráulico no mesmo documento, ligando comando, válvula e atuador durante o diagnóstico.
- Material oficial de fábrica ABG / Ingersoll Rand, referência direta para manutenção preventiva e corretiva.
O que os esquemas cobrem

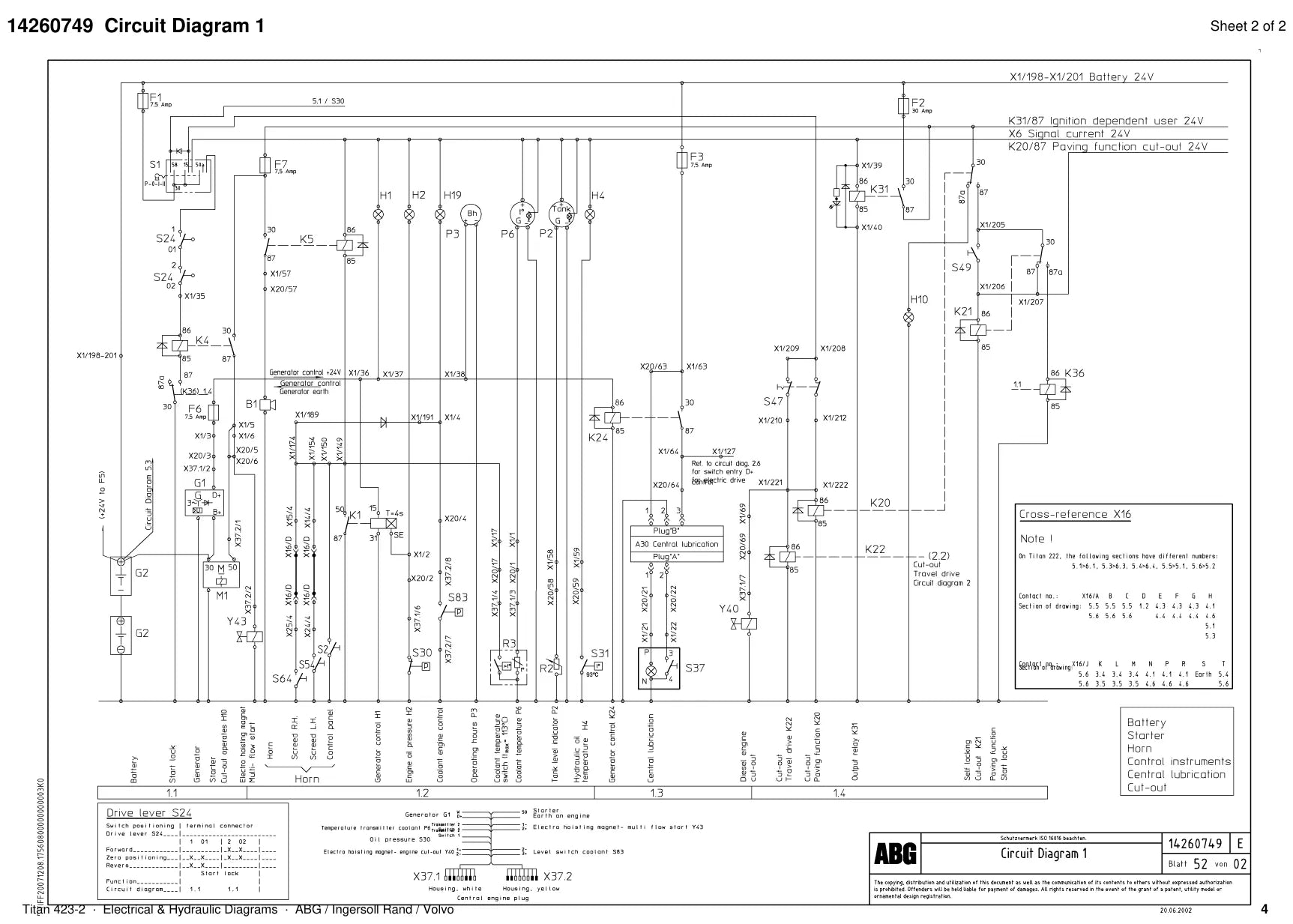

- Diagrama de circuito 1
- Diagrama de circuito 2
- Diagrama de circuito 3
- Diagrama de circuito 4

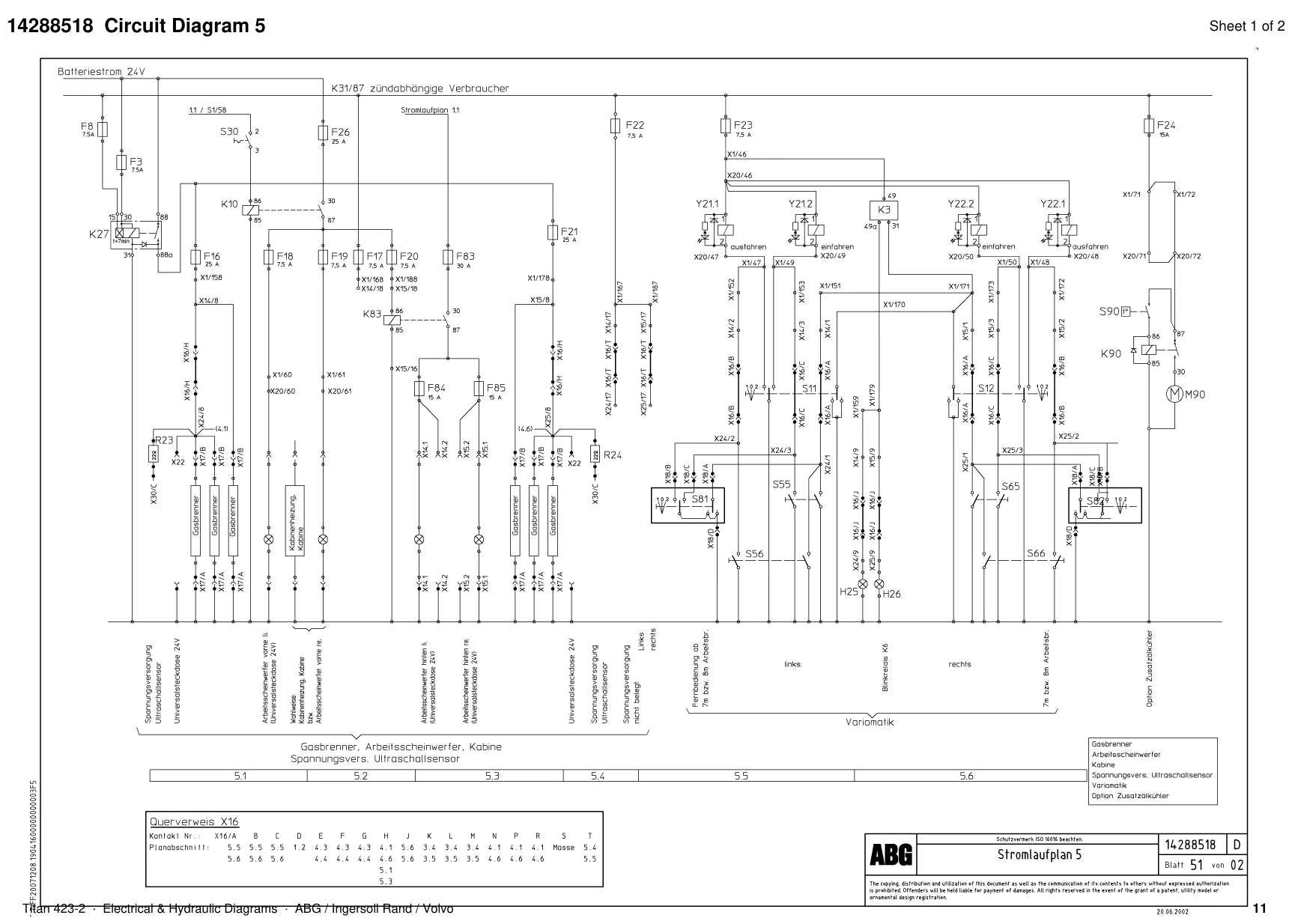

- Diagrama de circuito 5
- Diagrama de fiação 1 (chicote)
- Diagrama de fiação 2 (chicote)
- Diagrama de fiação 3 (chicote)
- Diagrama de fiação 4 (chicote)
- Diagrama de fiação 5 (chicote)
- Diagrama de fiação 6 (chicote)
- Diagrama de fiação 7 (chicote)
- Diagrama de circuito hidráulico
Por que vale a pena
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 423-2.
Perguntas frequentes
Serve para a ABG Titan 423-2 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 30 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
