Descrição
Especificações
Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 125 Ingersoll Rand são o documento técnico em PDF, com 88 páginas em inglês, com os diagramas numerados por folha e os componentes pelo código de fábrica. Encurtam o caminho entre o defeito e a causa.
A ABG, fábrica de Hameln (Alemanha), pertenceu à Ingersoll Rand de 1990 a 2007, quando a divisão de equipamentos de construção passou para a Volvo. Por isso este equipamento aparece no mercado como ABG Titan 125, Ingersoll Rand ABG Titan 125 ou Volvo ABG Titan 125.
Destaques deste material
- Diagramas de circuito apresentados folha a folha, para rastrear cada linha do chicote do início ao fim.
- Componentes, relés, sensores e conectores identificados por código, para localizar o ponto exato da falha.
- Reúne o lado elétrico e o hidráulico no mesmo documento, ligando comando, válvula e atuador durante o diagnóstico.
- Material oficial de fábrica ABG / Ingersoll Rand, referência direta para manutenção preventiva e corretiva.
O que os esquemas cobrem

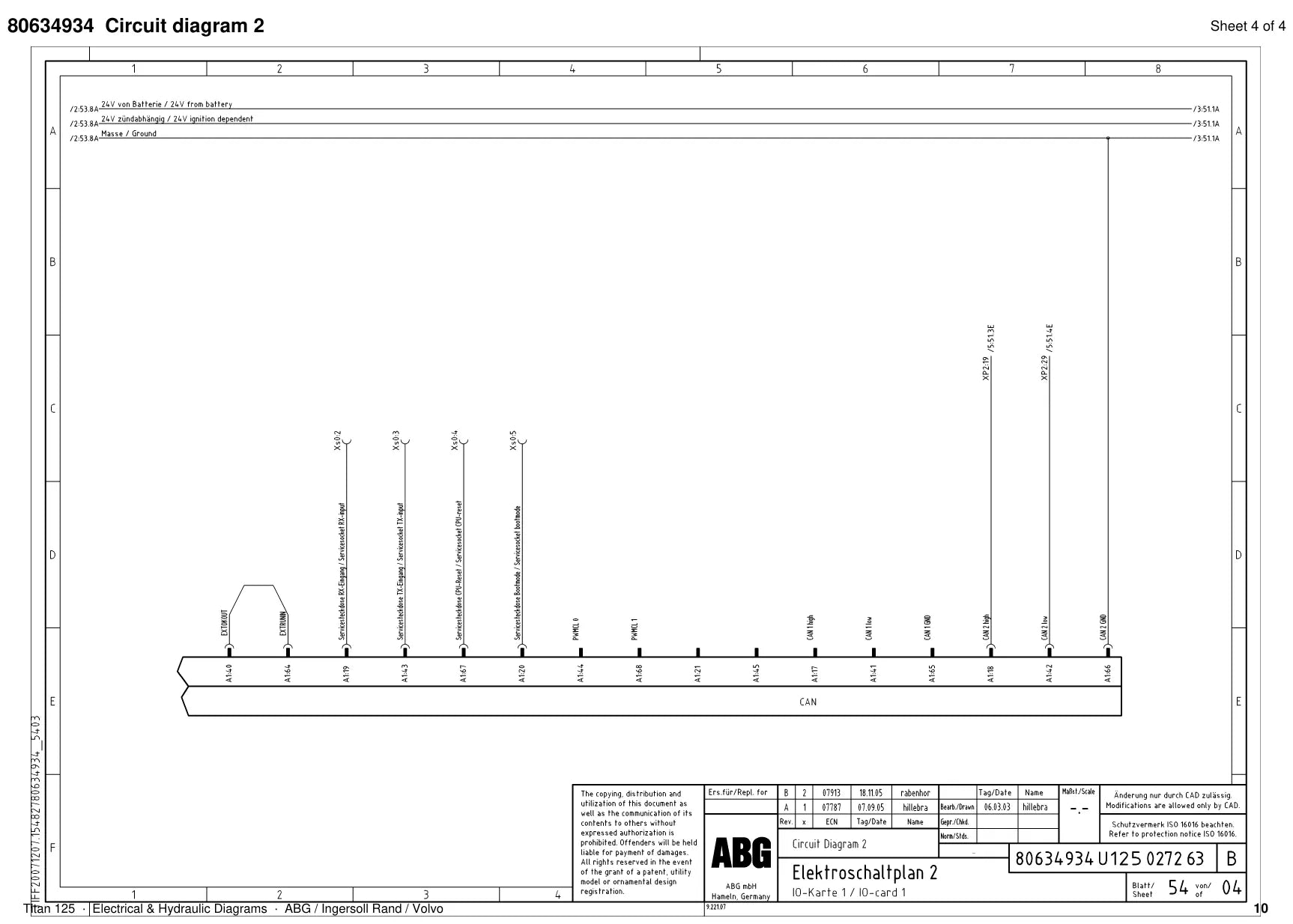

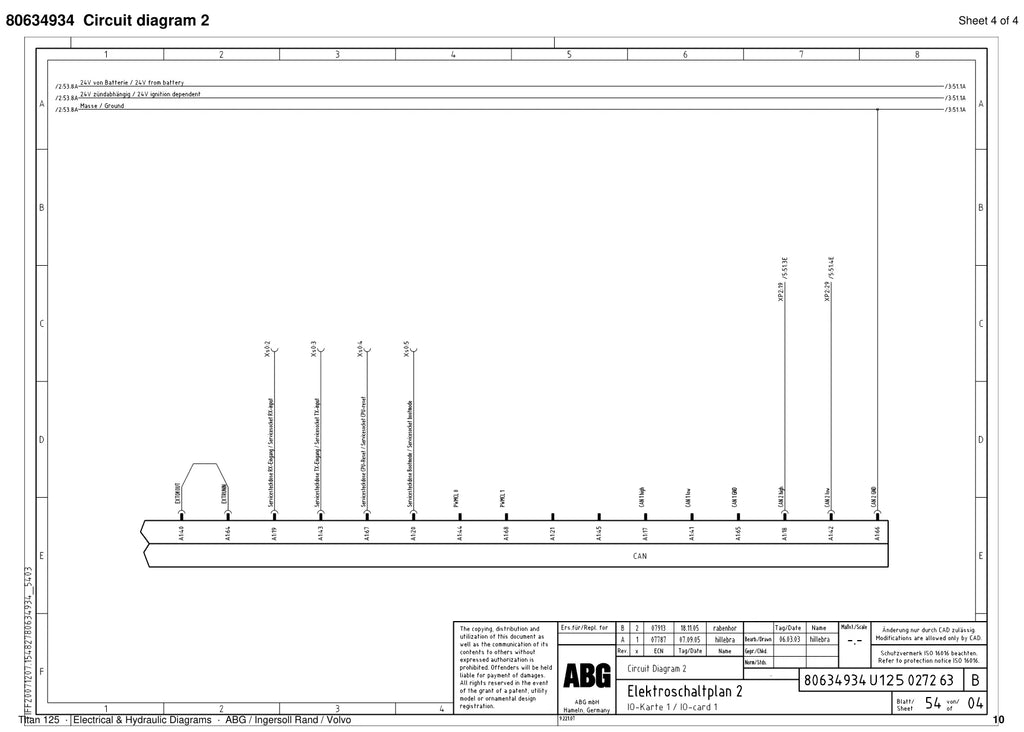

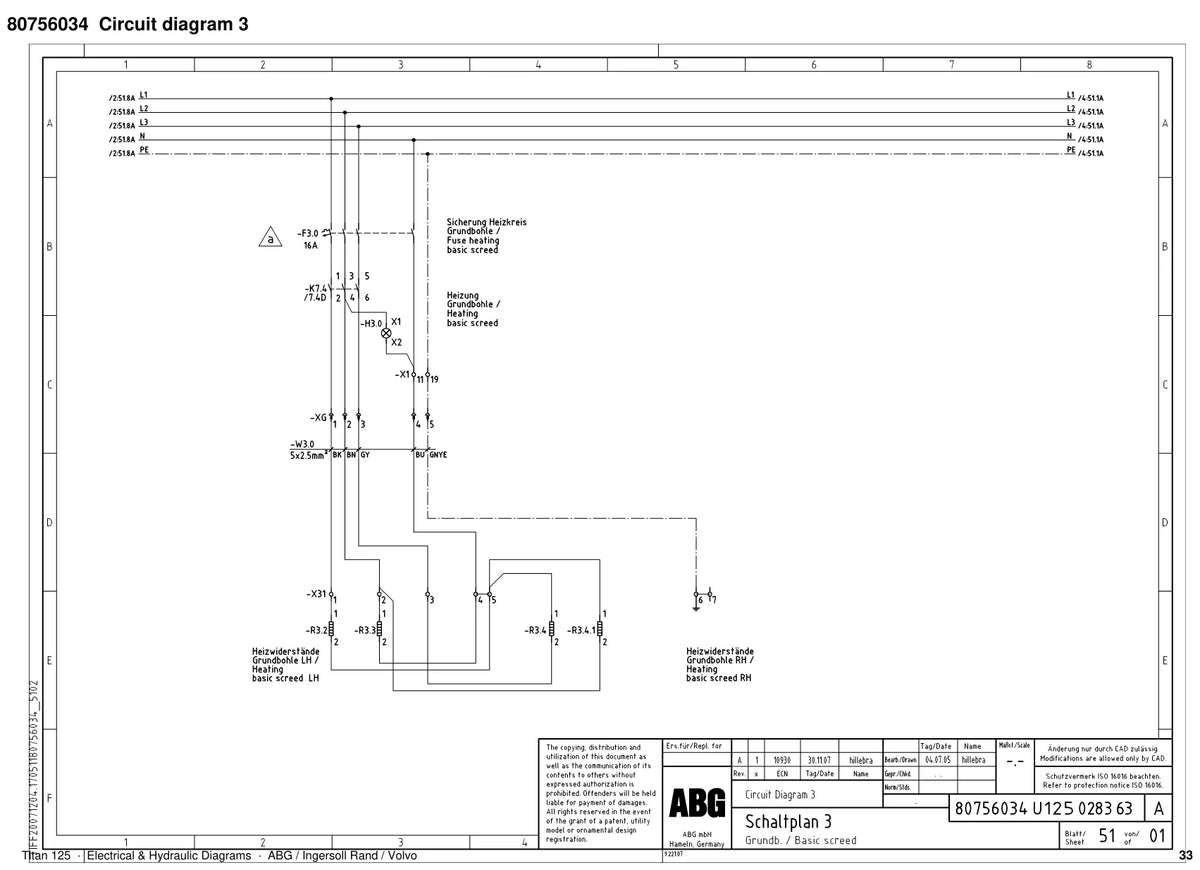

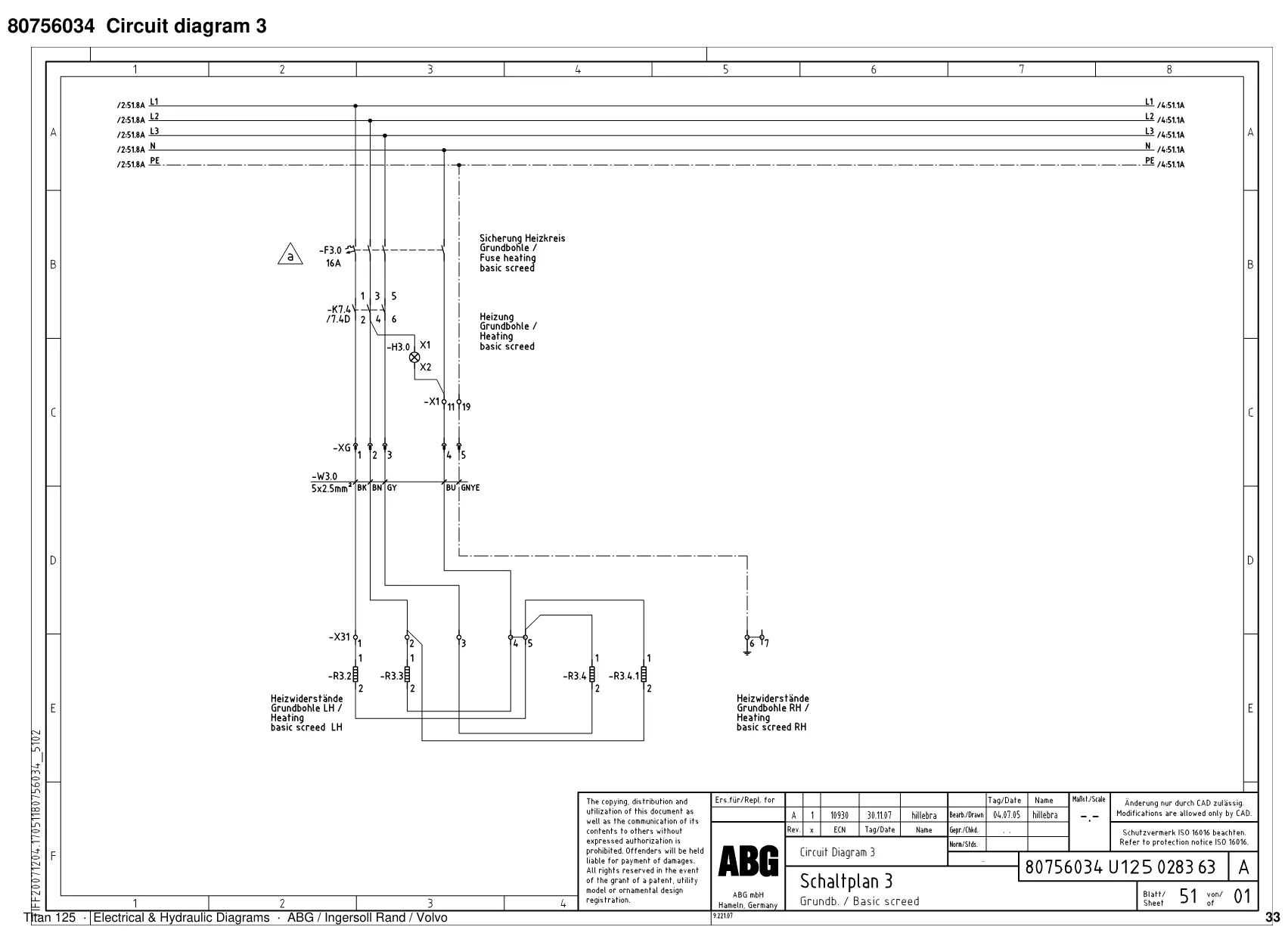

- Diagramas de circuito elétrico 0 a 9
- Segundo conjunto de diagramas de circuito 1 a 9
- Diagrama hidráulico 1 e conjunto do tanque de óleo
- Diagrama hidráulico 2 e bloco de válvulas

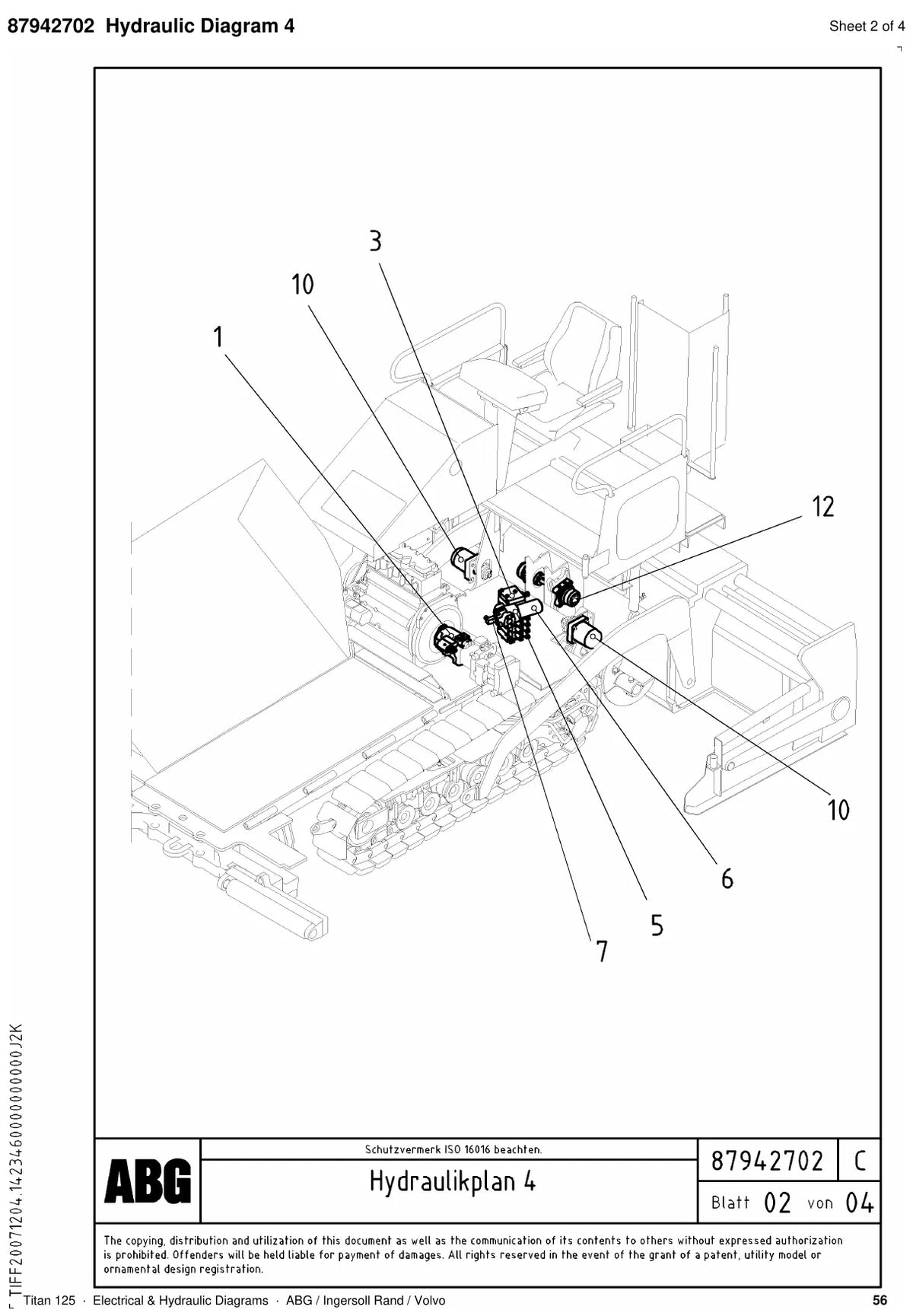

- Diagrama hidráulico 3, 4 e 5
- Diagrama hidráulico 6 e blocos de comando
- Válvula direcional de assento 2/2
- Kit de liberação do freio de emergência
- Sensor de temperatura Ni1000

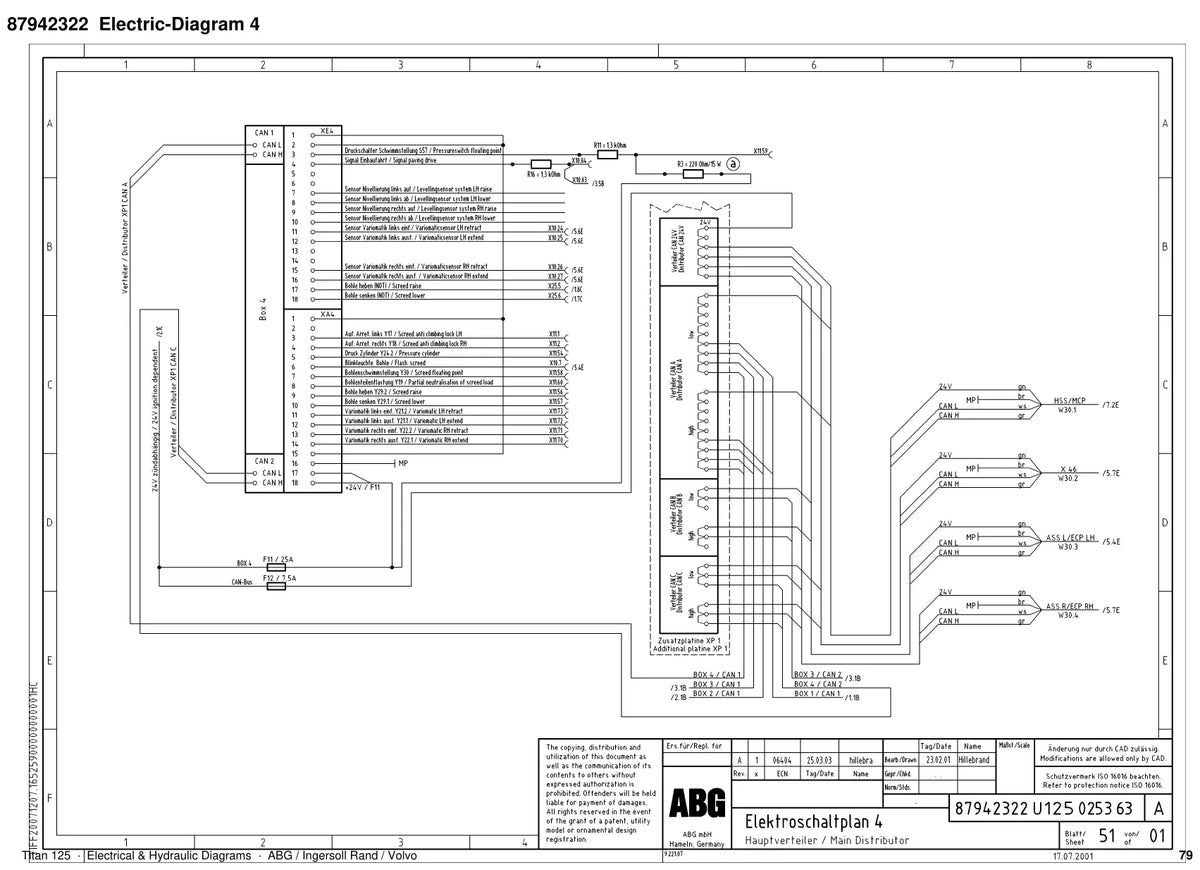

- Diagramas elétricos 1 a 7 (Electric-Diagram)
Por que vale a pena
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 125.
Perguntas frequentes
Serve para a ABG Titan 125 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 88 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
