Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 225 Ingersoll Rand são o documento técnico em PDF, com 57 páginas em inglês, que reúne os diagramas de circuito da máquina. Servem de base para seguir sinais, localizar componentes e fechar o diagnóstico com segurança.
A ABG, fábrica de Hameln (Alemanha), pertenceu à Ingersoll Rand de 1990 a 2007, quando a divisão de equipamentos de construção passou para a Volvo. Por isso este equipamento aparece no mercado como ABG Titan 225, Ingersoll Rand ABG Titan 225 ou Volvo ABG Titan 225.
Destaques deste material
- Diagramas de circuito folha a folha para rastrear cada linha, borne e conector do sistema elétrico
- Circuitos hidráulicos organizados por função (translação, roscas, mesa, cilindros) para diagnóstico direcionado
- Códigos originais dos diagramas ABG para referência cruzada com o equipamento
- Diagramas de fiação para localizar relés, sensores, fusíveis e chicotes durante o reparo
O que os esquemas cobrem

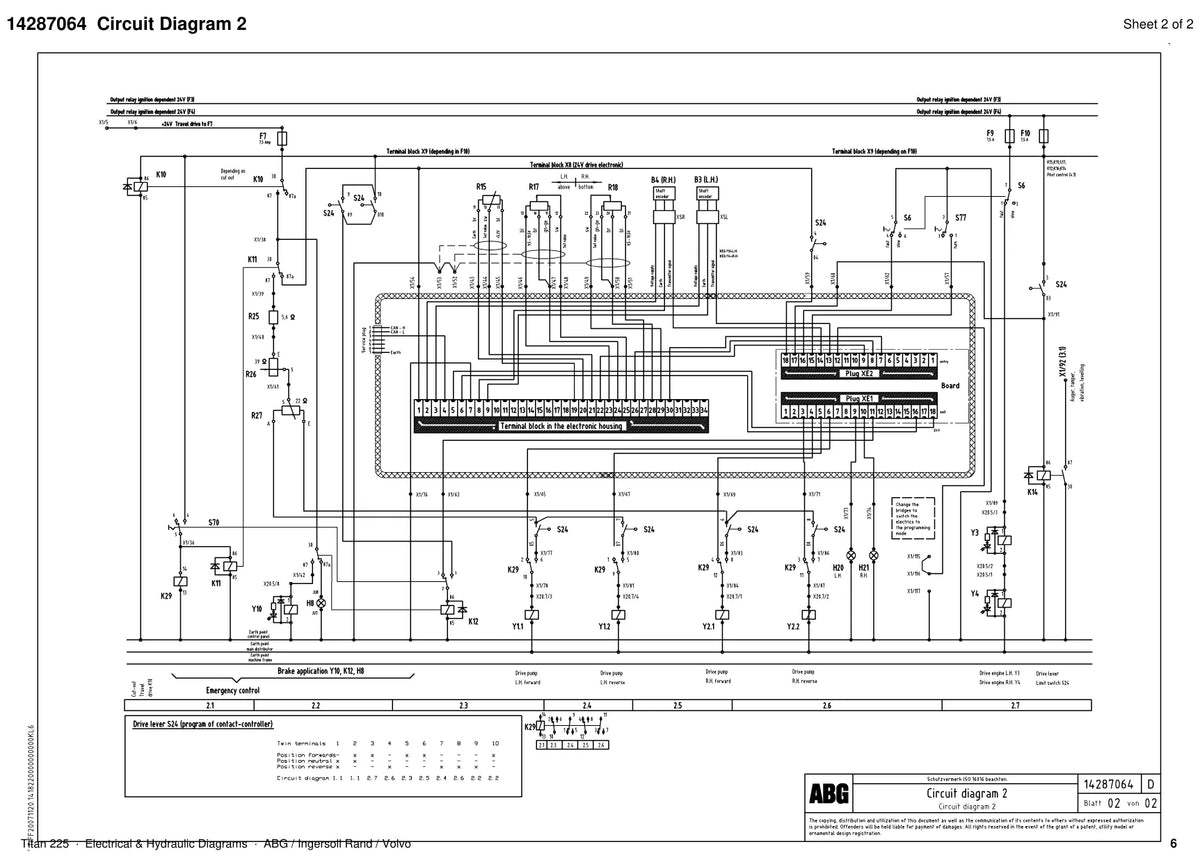

- Diagramas de circuito elétrico 1 a 6 (folhas 1 e 2)
- Diagramas de fiação (wiring) 1 a 3
- Diagrama hidráulico do motor e tanque

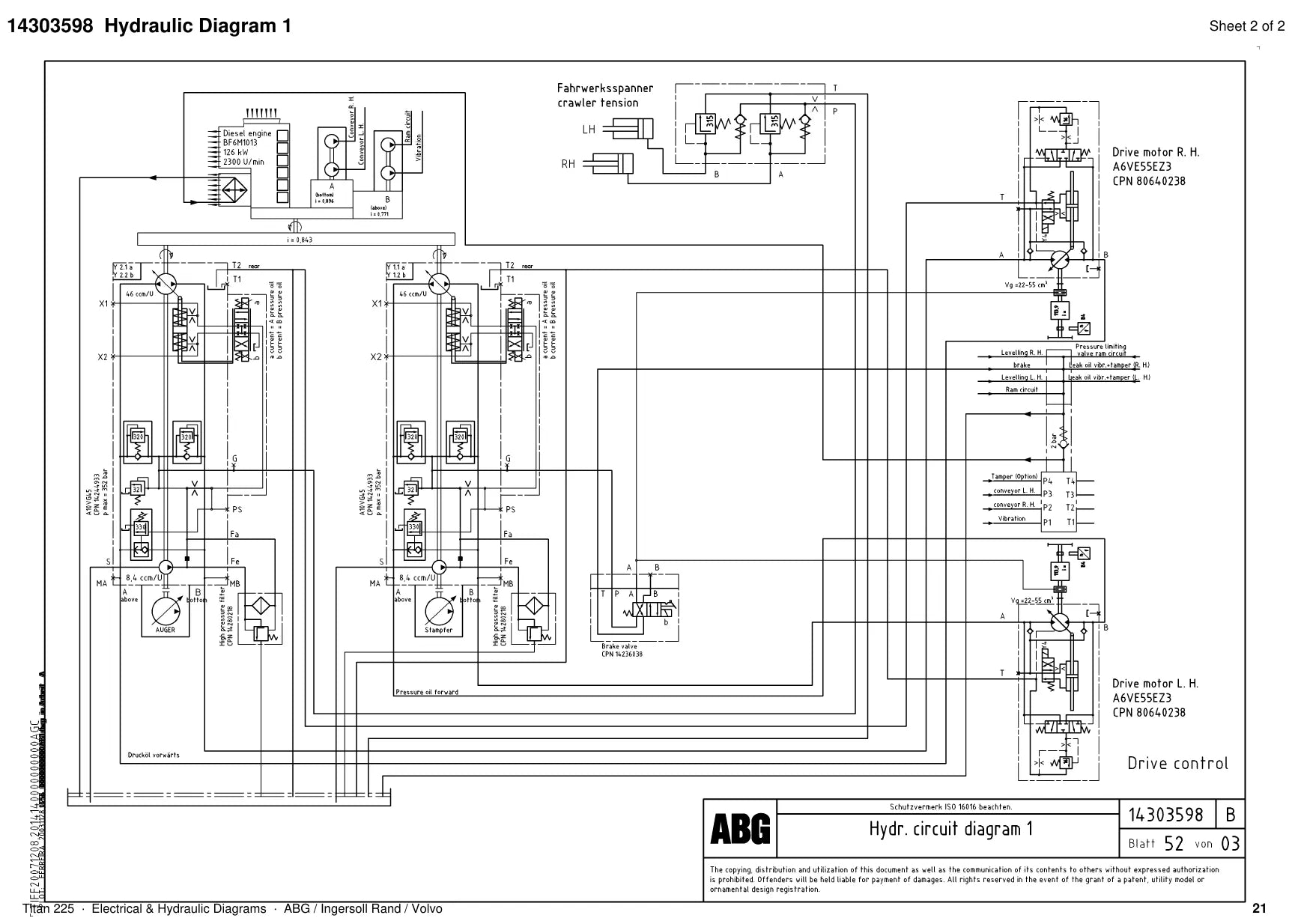

- Diagramas hidráulicos de translação e tração
- Diagramas hidráulicos das roscas e transportador

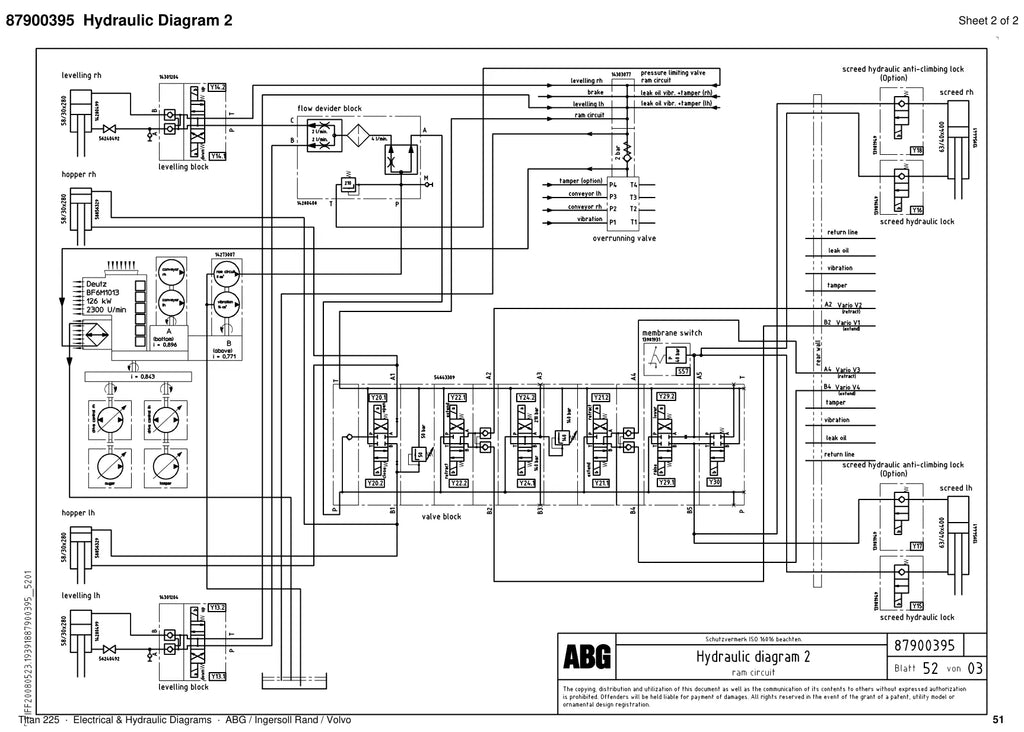

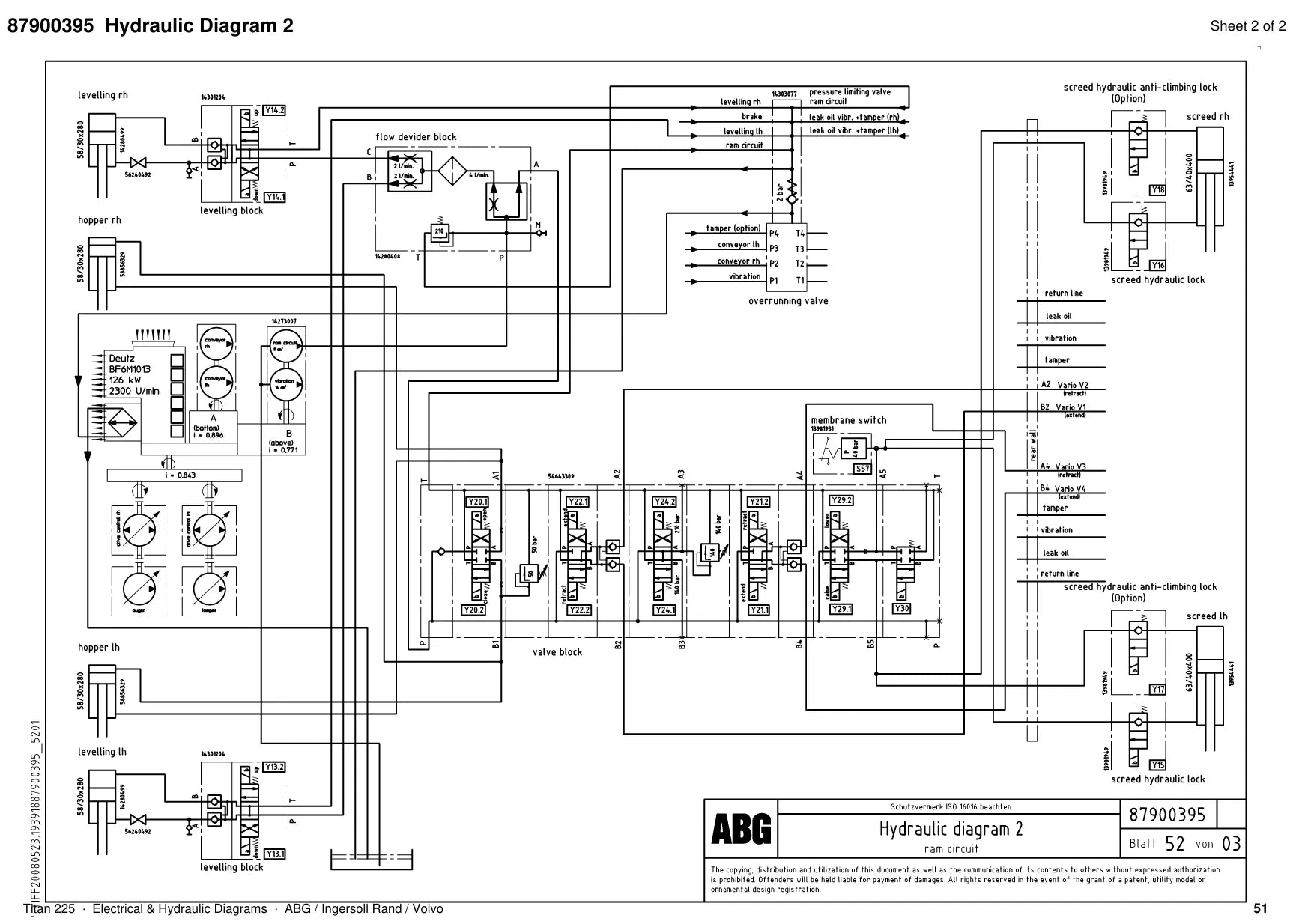

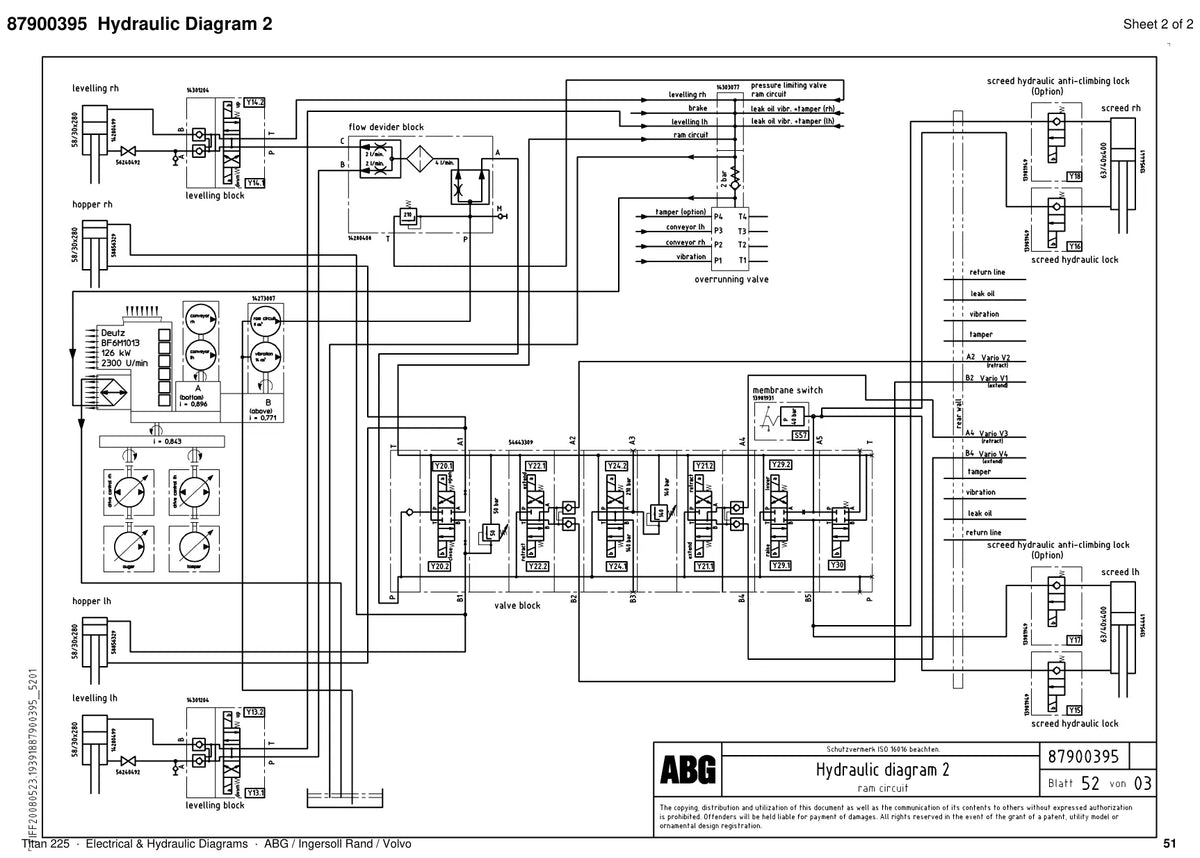

- Diagramas hidráulicos da mesa e vibração
- Diagramas hidráulicos dos cilindros e nivelamento
- Diagramas hidráulicos 1 a 6

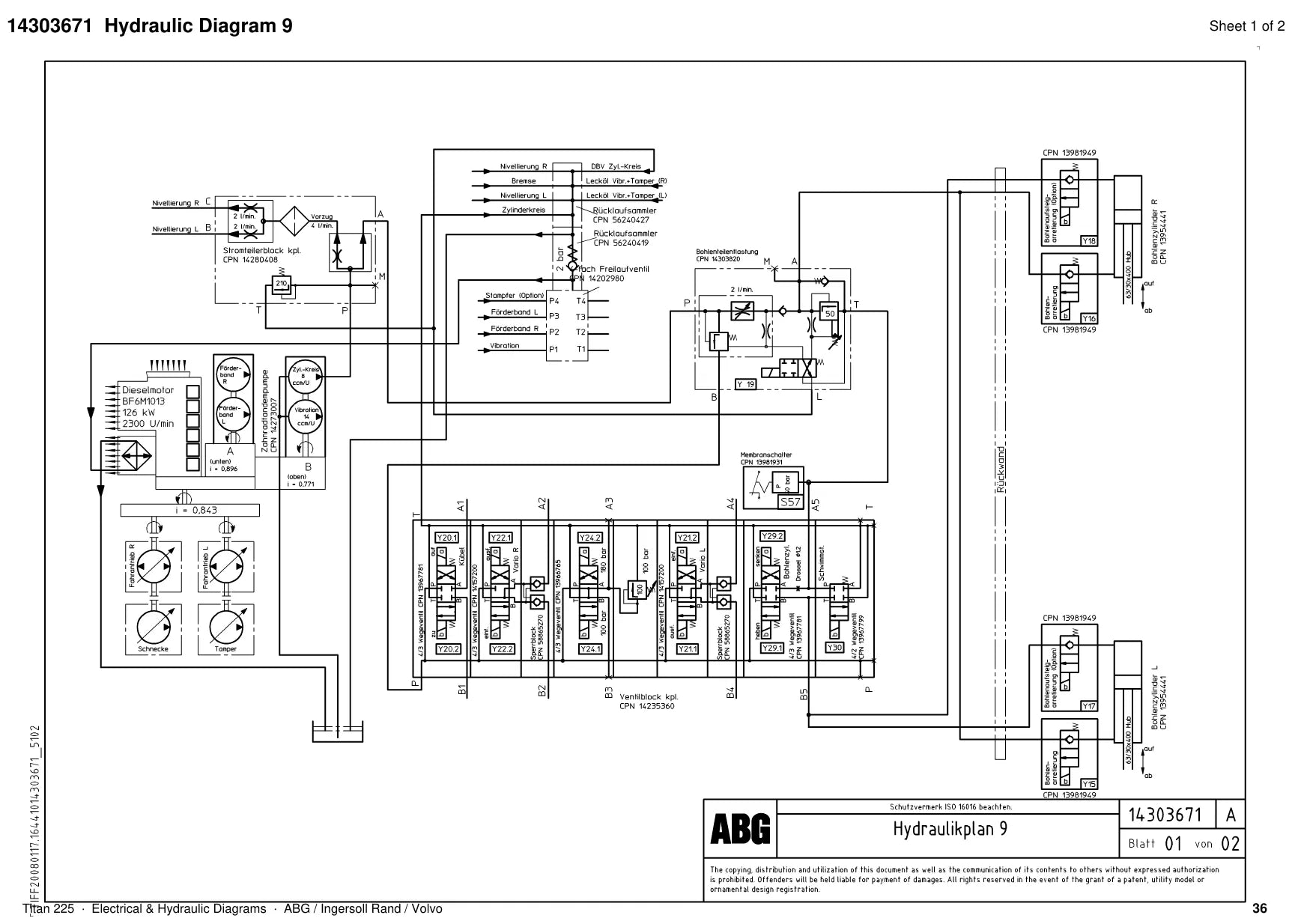

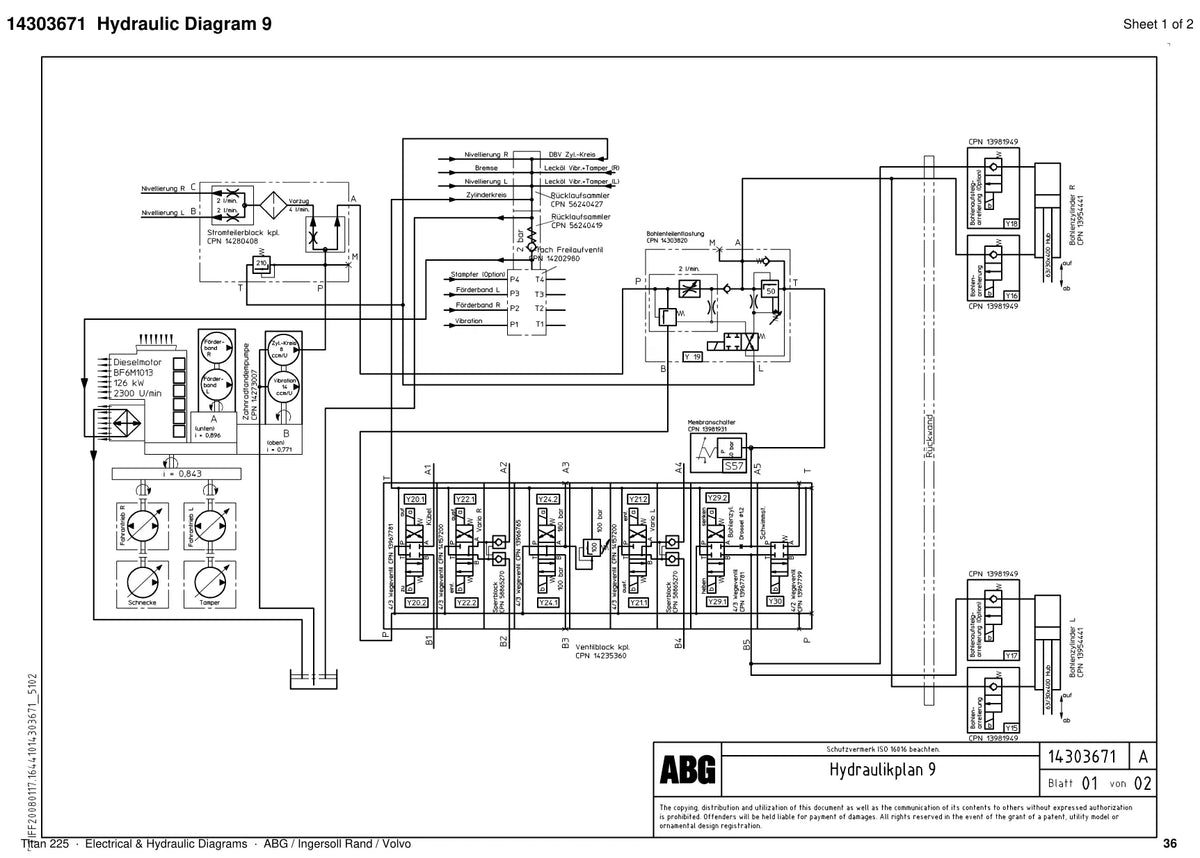

- Diagramas hidráulicos 7 a 12
- Diagramas hidráulicos e de circuito de revisão
Por que vale a pena
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
- Encurta o tempo de máquina parada no diagnóstico elétrico.
- Permite seguir cada circuito de ponta a ponta antes de desmontar qualquer coisa.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 225.
Perguntas frequentes
Serve para a ABG Titan 225 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 57 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
