Os esquemas elétricos e hidráulicos da vibroacabadora de esteiras ABG Titan 2820 Ingersoll Rand são o documento técnico em PDF, com 72 páginas em inglês, com os diagramas numerados por folha e os componentes pelo código de fábrica. Encurtam o caminho entre o defeito e a causa.
A ABG, fábrica de Hameln (Alemanha), pertenceu à Ingersoll Rand de 1990 a 2007, quando a divisão de equipamentos de construção passou para a Volvo. Por isso este equipamento aparece no mercado como ABG Titan 2820, Ingersoll Rand ABG Titan 2820 ou Volvo ABG Titan 2820.
Destaques deste material
- Rastreio completo de circuitos elétricos, com fios, bornes e numeração para seguir cada linha.
- Localização de componentes, relés e conectores da Vibroacabadora, facilitando a identificação em campo.
- Diagramas hidráulicos com blocos de válvulas e atuadores para entender o fluxo do sistema.
- Base para diagnóstico elétrico e hidráulico, reduzindo o tempo de parada da máquina.
O que os esquemas cobrem

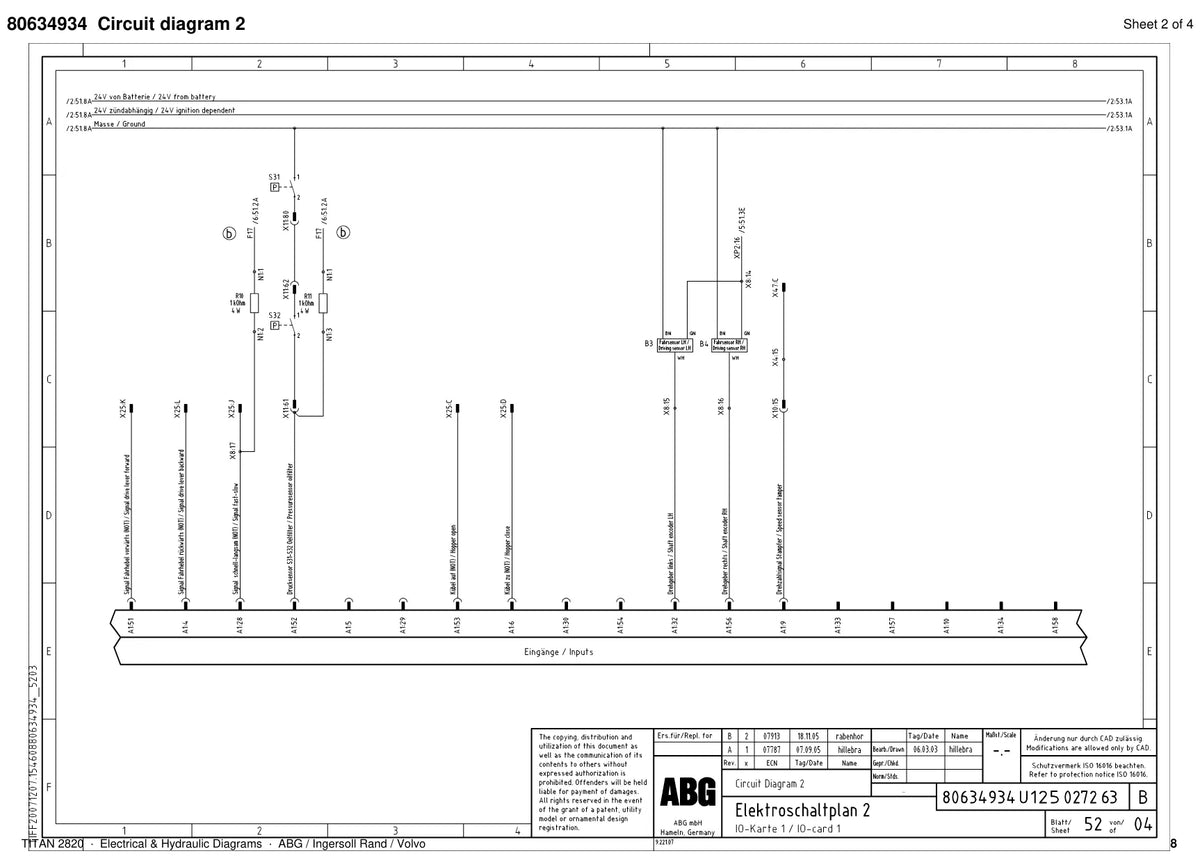

- Diagramas de circuito elétrico 0 a 9
- Diagramas de circuito elétrico (2ª série, 1 a 9)

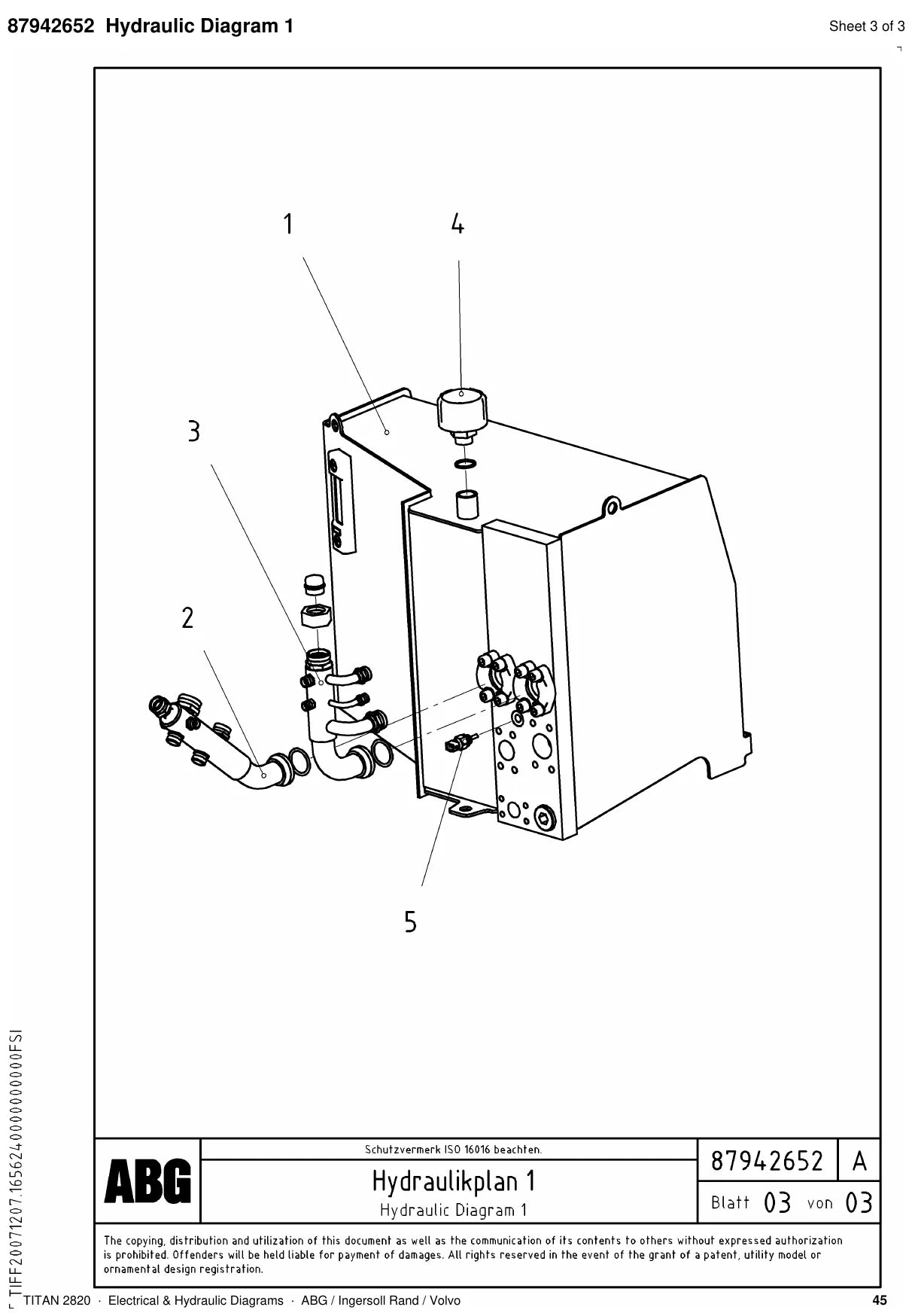

- Diagrama hidráulico 1
- Diagrama hidráulico 2

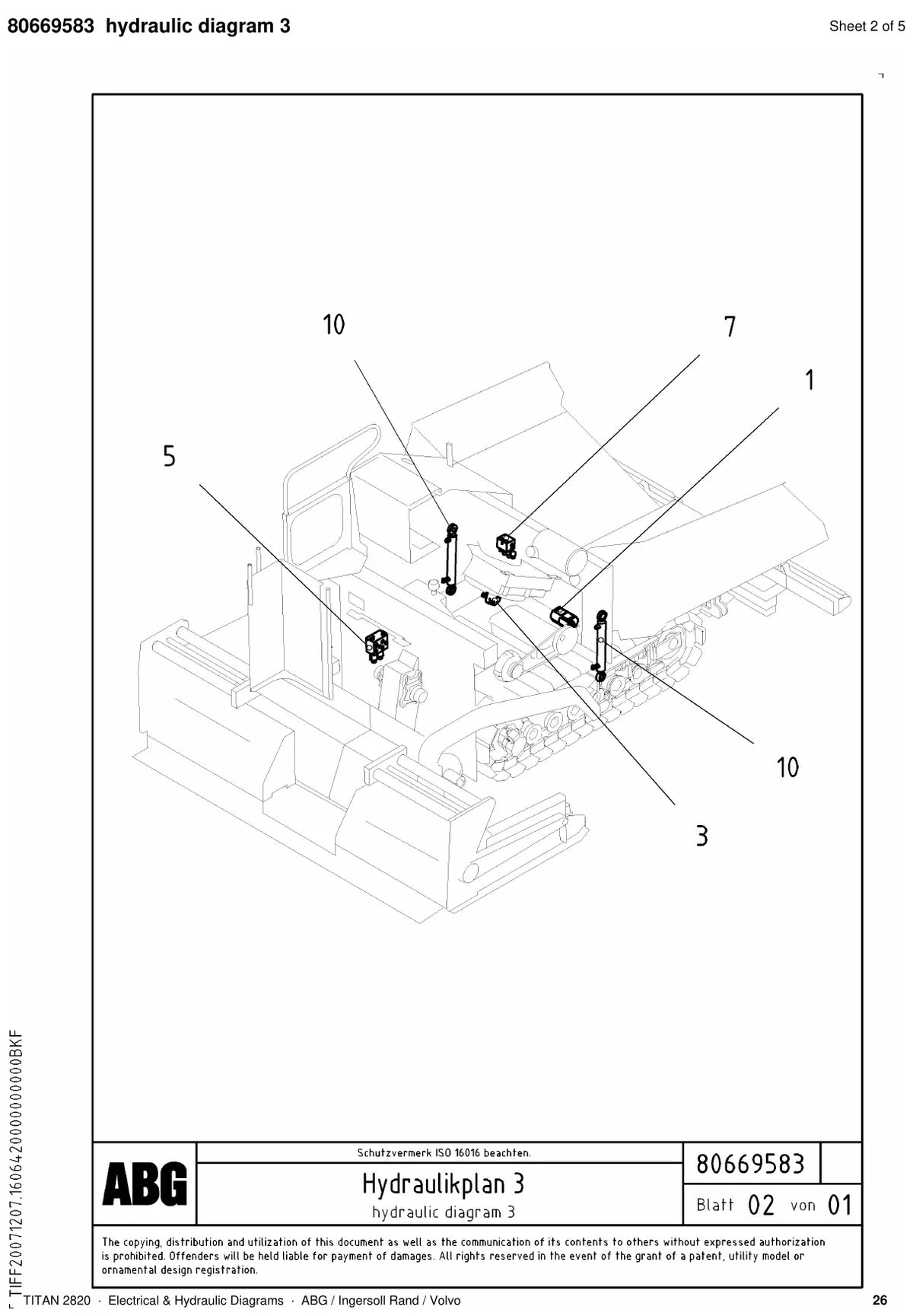

- Diagramas hidráulicos 3 a 6

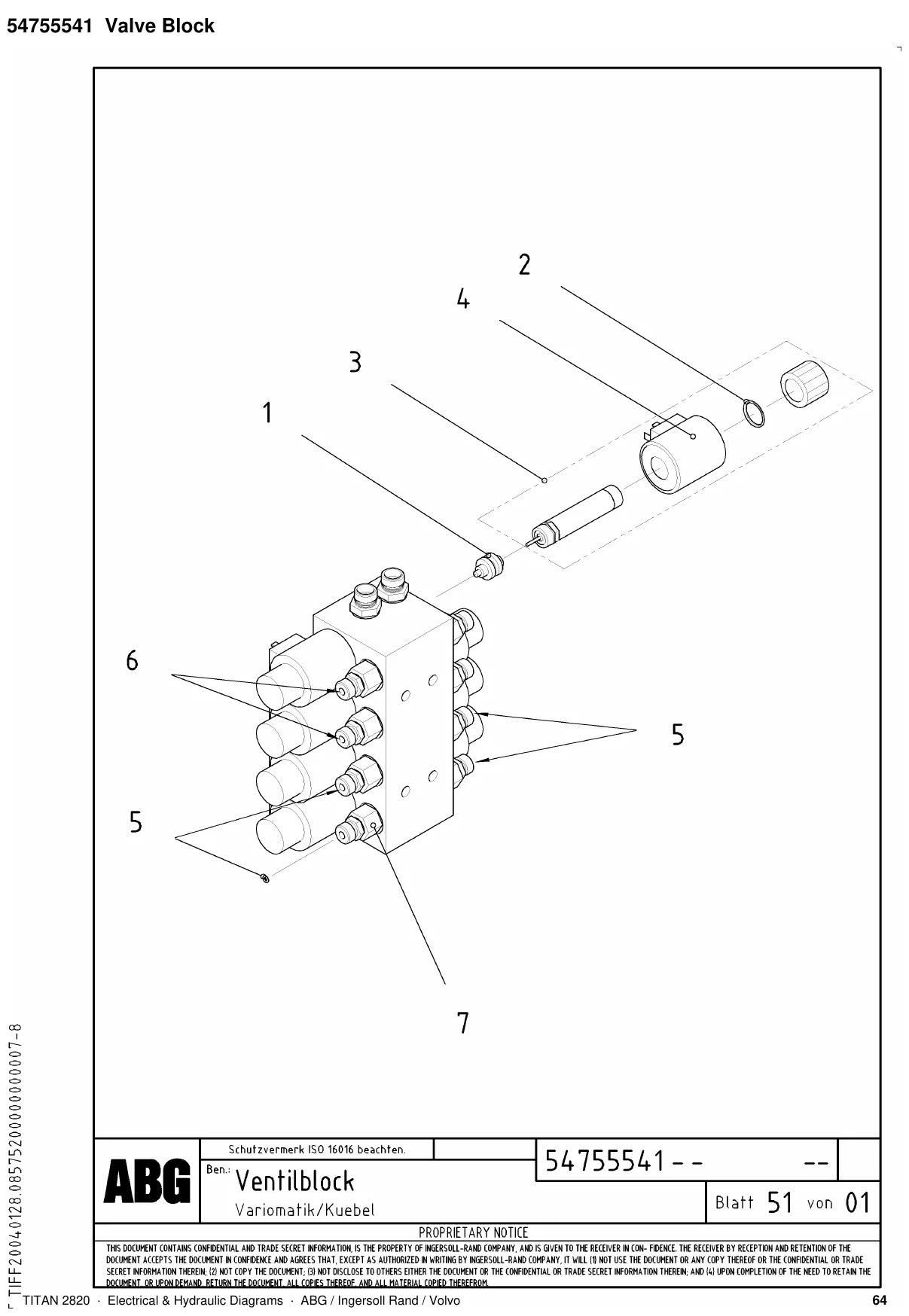

- Blocos de válvulas e blocos de controle (control/valve block)
- Tanque de óleo pré-montado (oiltank)
- Kit de liberação do freio de emergência
- Válvula direcional de assento 2/2
- Sensor de temperatura Ni1000
- Legenda de componentes e conectores
Por que vale a pena
- Evita troca de peça por tentativa: a falha é localizada no diagrama.
- Componentes e folhas seguem a numeração de fábrica, o que agiliza a localização.
- Ajuda a refazer ligações e conferir chicotes depois de um reparo.
Para quem é
Para eletricistas e mecânicos de manutenção, oficinas especializadas e equipes de campo que fazem diagnóstico e reparo dos sistemas elétrico e hidráulico da vibroacabadora de esteiras ABG Titan 2820.
Perguntas frequentes
Serve para a ABG Titan 2820 com marca Volvo? Sim. Ingersoll Rand ABG e Volvo ABG são nomes do mesmo equipamento em épocas diferentes; na conferência, o que vale é o número do modelo.
Em que idioma e formato é entregue? Em inglês, no padrão original de fábrica, em PDF com 72 páginas. O download fica disponível logo após a confirmação da compra e o arquivo abre no computador, tablet ou celular.
Os componentes vêm com código? Sim. Componentes e folhas seguem a numeração de fábrica, o que facilita localizar cada circuito na máquina.
