Esquema Elétrico Mercedes-Benz Atego 1726 — documento técnico em PDF com 68 páginas em português, cobrindo os circuitos deste modelo (Euro 5 – Atego / Atron). Este documento existe para encurtar o tempo entre "o caminhão chegou com defeito" e "achei o problema". São 68 páginas com os circuitos do Mercedes-Benz Atego 1726 desenhados por sistema, do positivo da bateria até o último ponto de massa.
Módulos de esquema incluídos
Retirados do próprio índice do arquivo do Mercedes-Benz Atego 1726:
- Sistema de Manutenção (WS)
- Regulagem do Motor (MR)
- Controle do veículo (FR)
- Módulo especial parametrizável (PSM)
- Instrumento (INS)
- Tacógrafo (TCO)
- Teto corrediço elevadiço (SHD)
- Trava centralizada (ZV)
- Controle a distância (FFB)
O que se destaca neste arquivo
- Como ler os esquemas - cores e símbolos (1 página) — uma página de apoio que traduz os códigos de cor e os símbolos usados nas folhas.
- Esquemas elétricos - índice dos módulos (2 páginas) — o esquema elétrico particionado em módulos, do jeito que a fábrica publica.

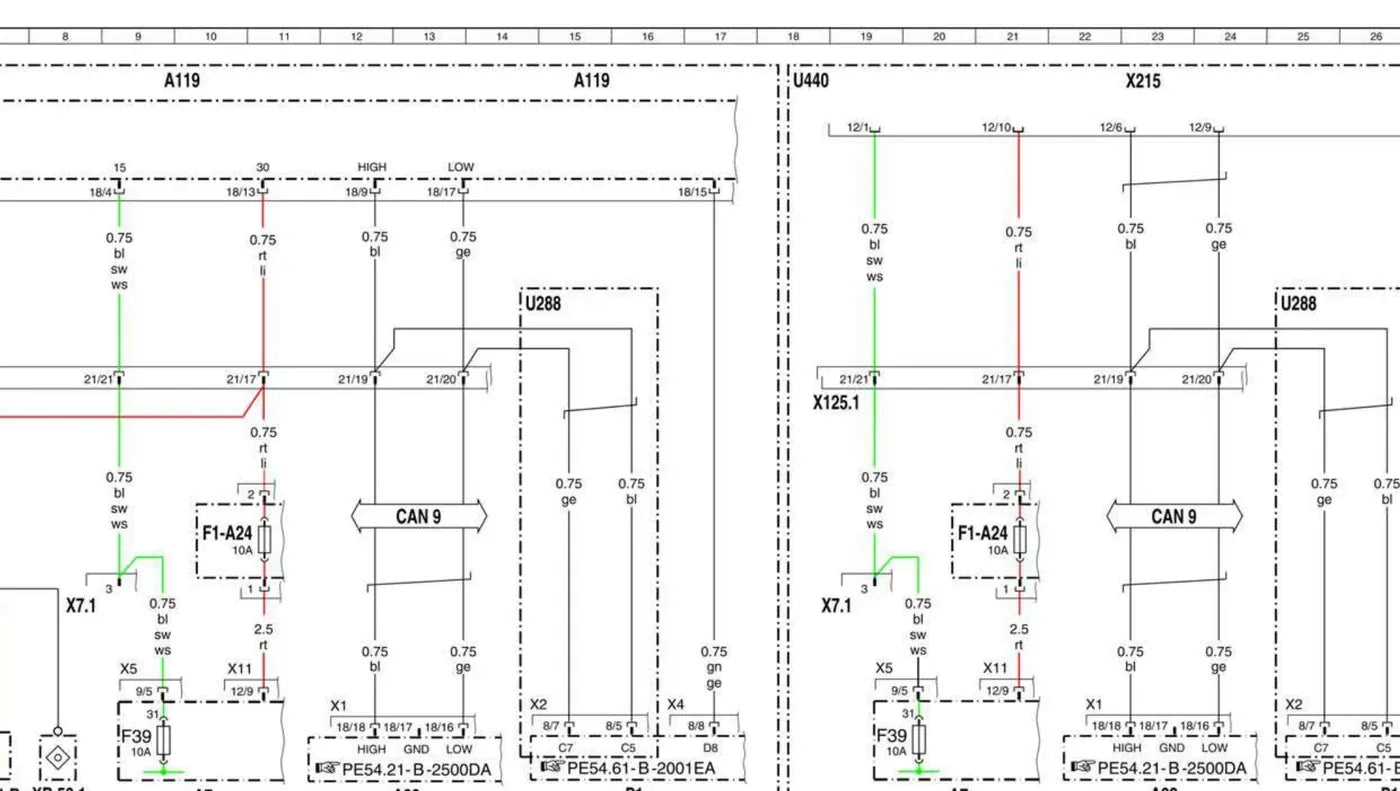

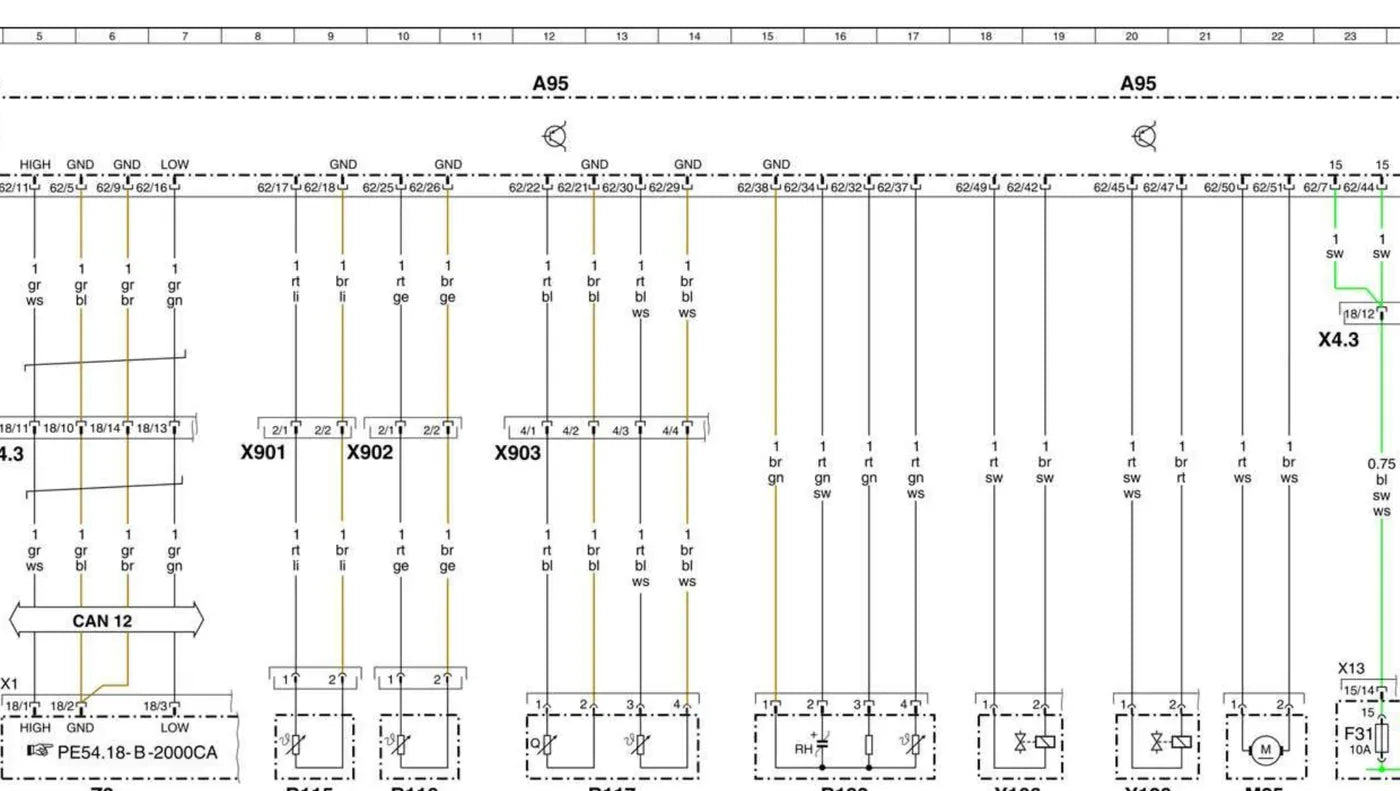

- Esquemas elétricos (43 páginas) — os módulos de esquema elétrico deste chassi, um a um.
- Sistema de freios - circuito pneumático (5 páginas) — regulagem da válvula sensível à carga (LSV), 3º eixo e ligações de ar.
- Freios e reservatórios do 3º eixo (6 páginas) — a montagem dos reservatórios e do freio no terceiro eixo.
- Desenhos de oferta do modelo (9 páginas) — os desenhos de oferta do modelo, com cotas e configurações de chassi.
- Dados técnicos deste modelo (1 página) — informações técnicas complementares do modelo.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 68 páginas divididas em 7 seções, sendo a maior delas "Esquemas elétricos", com 43 páginas.
Conteúdo, seção por seção
- Como ler os esquemas - cores e símbolos — 1 página
- Esquemas elétricos - índice dos módulos — 2 páginas
- Esquemas elétricos — 43 páginas
- Sistema de freios - circuito pneumático — 5 páginas
- Freios e reservatórios do 3º eixo — 6 páginas
- Desenhos de oferta do modelo — 9 páginas
- Dados técnicos deste modelo — 1 página
Por que vale a pena
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.

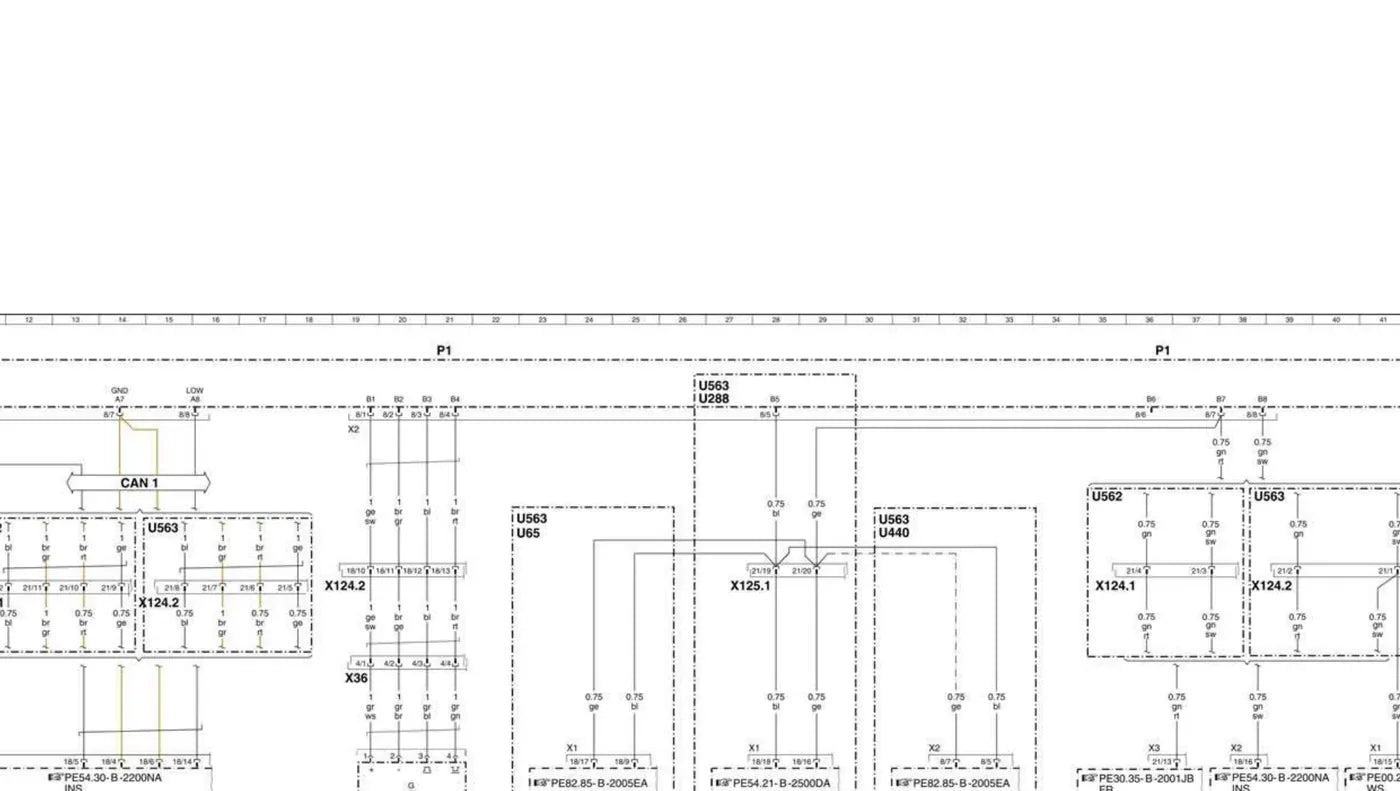

- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Um único arquivo resolve consulta em campo, no pátio e na bancada.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
Indicado para
- Mecânico e oficina de linha pesada
- Estudante e instrutor de manutenção diesel
- Motorista proprietário que faz a própria manutenção
- Loja de peças que precisa conferir aplicação por chassi
- Retífica e oficina de motor diesel
Perguntas frequentes
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
Serve para o meu ano de fabricação?
O material é da geração Euro 5 – Atego / Atron. Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
