Esquema Elétrico Mercedes-Benz Atego 1719 — documento técnico em PDF com 67 páginas em português, cobrindo os circuitos deste modelo (Euro 5 – Atego / Atron). Aqui não tem texto de encher linguiça: são 67 páginas de desenho técnico do Mercedes-Benz Atego 1719, as mesmas folhas que a rede autorizada usa para diagnosticar e instalar acessório.
Módulos de esquema incluídos
Retirados do próprio índice do arquivo do Mercedes-Benz Atego 1719:
- Sistema de Manutenção (WS)
- Regulagem do Motor (MR)
- Controle do veículo (FR)
- Módulo especial parametrizável (PSM)
- Instrumento (INS)
- Tacógrafo (TCO)
- Teto corrediço elevadiço (SHD)
- Trava centralizada (ZV)
- Controle a distância (FFB)
O que se destaca neste arquivo
- Como ler os esquemas - cores e símbolos (1 página) — a chave de leitura: cores dos fios em alemão, letras de componente e notação de conector.
- Esquemas elétricos - índice dos módulos (2 páginas) — os módulos de esquema elétrico deste chassi, um a um.

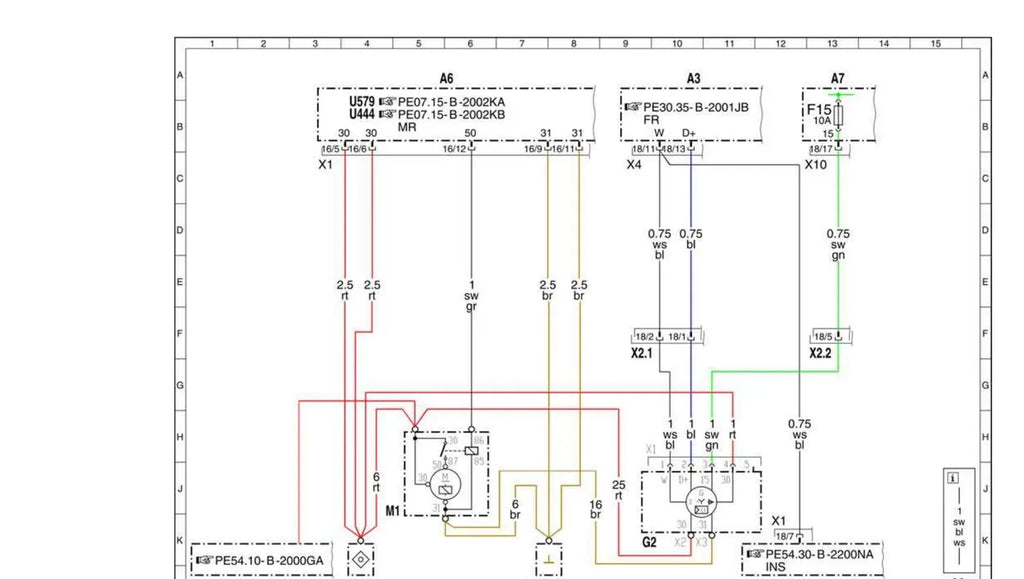

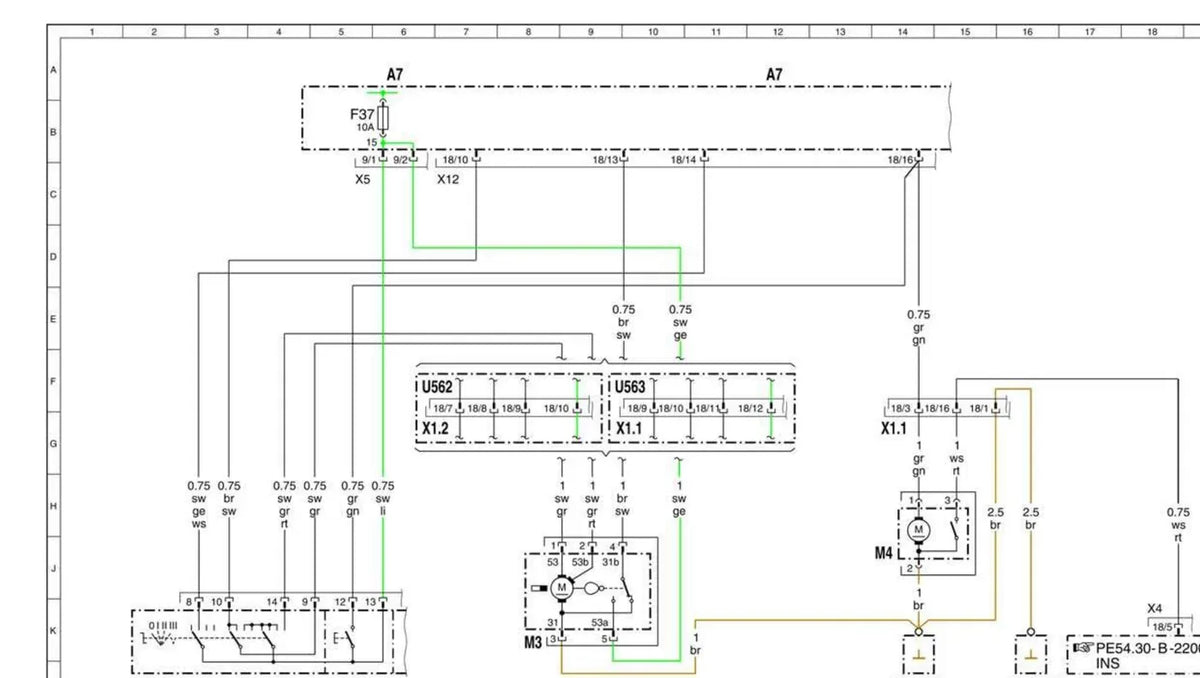

- Esquemas elétricos (43 páginas) — as folhas de esquema elétrico por sistema do veículo.
- Sistema de freios - circuito pneumático (5 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Freios e reservatórios do 3º eixo (6 páginas) — freios e disposição dos reservatórios de ar do 3º eixo.
- Desenhos de oferta do modelo (8 páginas) — os desenhos de oferta — layout do chassi com cotas de fábrica.
- Dados técnicos deste modelo (1 página) — informações técnicas complementares do modelo.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 67 páginas divididas em 7 seções, sendo a maior delas "Esquemas elétricos", com 43 páginas.
O que vem dentro do arquivo
- Como ler os esquemas - cores e símbolos — 1 página
- Esquemas elétricos - índice dos módulos — 2 páginas
- Esquemas elétricos — 43 páginas
- Sistema de freios - circuito pneumático — 5 páginas
- Freios e reservatórios do 3º eixo — 6 páginas
- Desenhos de oferta do modelo — 8 páginas
- Dados técnicos deste modelo — 1 página
Por que este material compensa
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Você confere a numeração do conector antes de comprar peça ou terminal.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
Quem mais usa este material
- Estudante e instrutor de manutenção diesel
- Implementador e encarroçador
- Mecânico e oficina de linha pesada
- Retífica e oficina de motor diesel
- Auto elétrica que atende frota agregada
Perguntas frequentes
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
