Descrição
Especificações

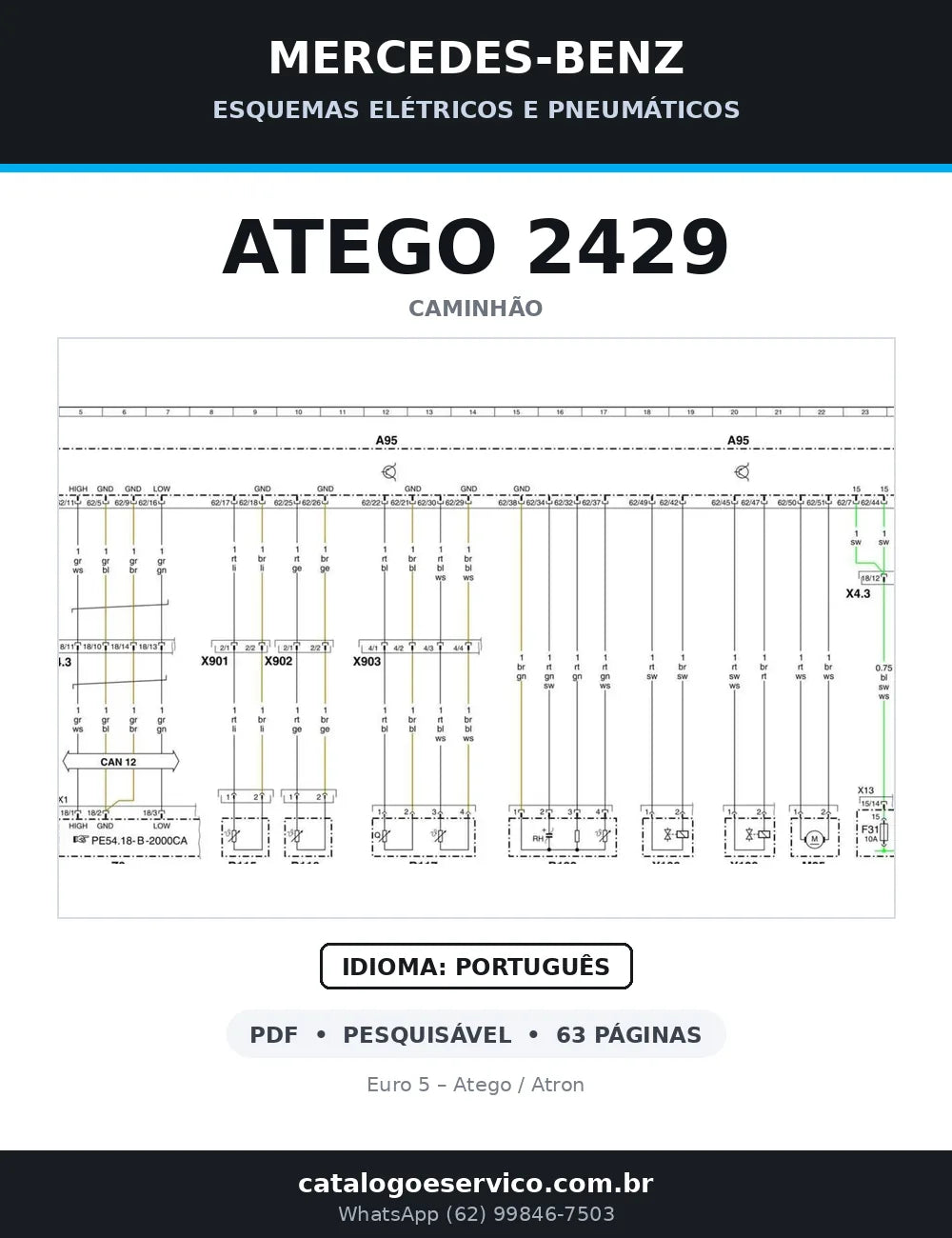

Esquema Elétrico Mercedes-Benz Atego 2429 — documento técnico em PDF com 63 páginas em português, cobrindo os circuitos deste modelo (Euro 5 – Atego / Atron). Se você já perdeu uma tarde procurando de onde sai um fio no Mercedes-Benz Atego 2429, este é o material que resolve. Ele traz o traçado completo, os pontos de massa e a numeração real do chicote.
Módulos de esquema incluídos
Retirados do próprio índice do arquivo do Mercedes-Benz Atego 2429:
- Sistema de Manutenção (WS)
- Regulagem do Motor (MR)
- Controle do veículo (FR)
- Módulo especial parametrizável (PSM)
- Instrumento (INS)
- Tacógrafo (TCO)
- Teto corrediço elevadiço (SHD)
- Trava centralizada (ZV)
- Controle a distância (FFB)
Destaques deste material
- Como ler os esquemas - cores e símbolos (1 página) — a legenda que explica cada sigla e cada cor antes de você abrir a primeira folha.
- Esquemas elétricos - índice dos módulos (2 páginas) — os módulos de esquema elétrico deste chassi, um a um.

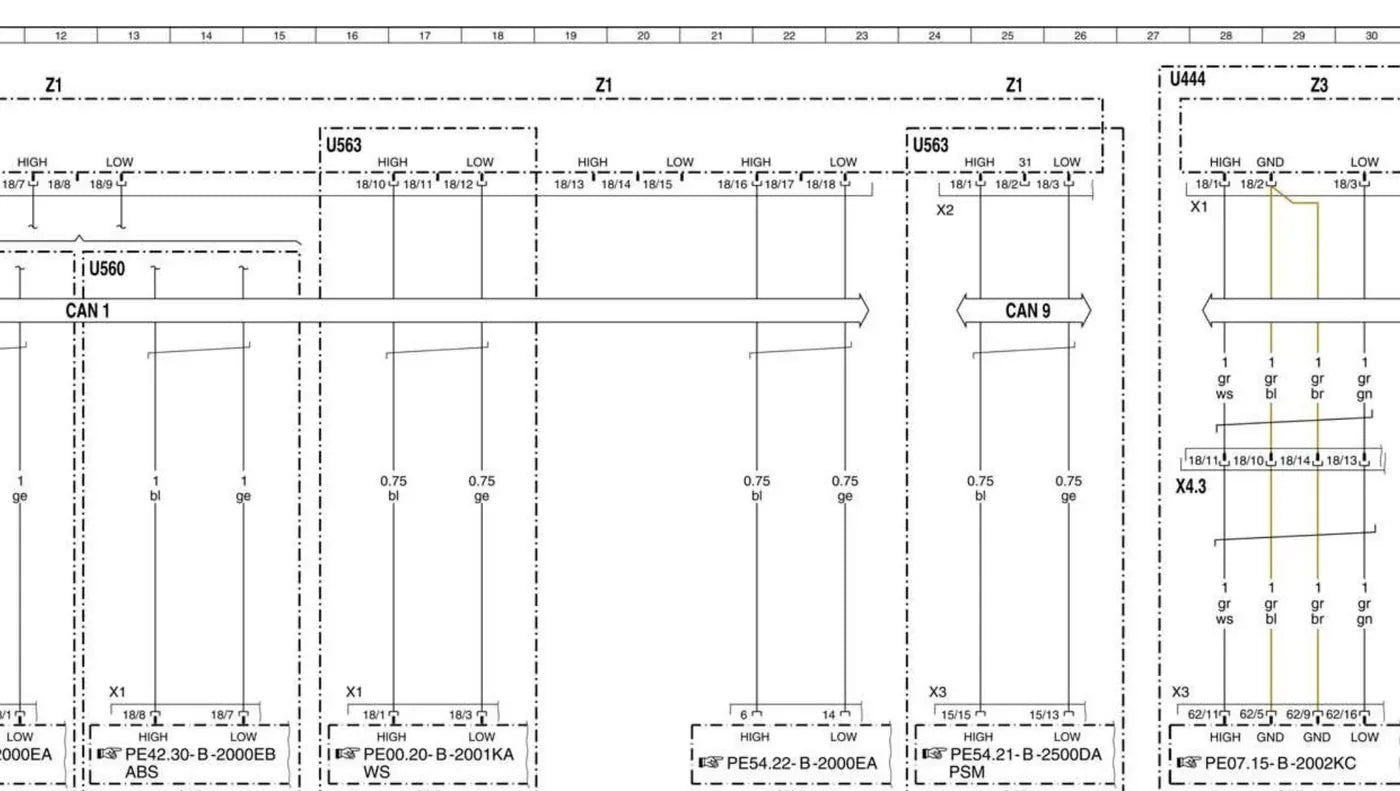

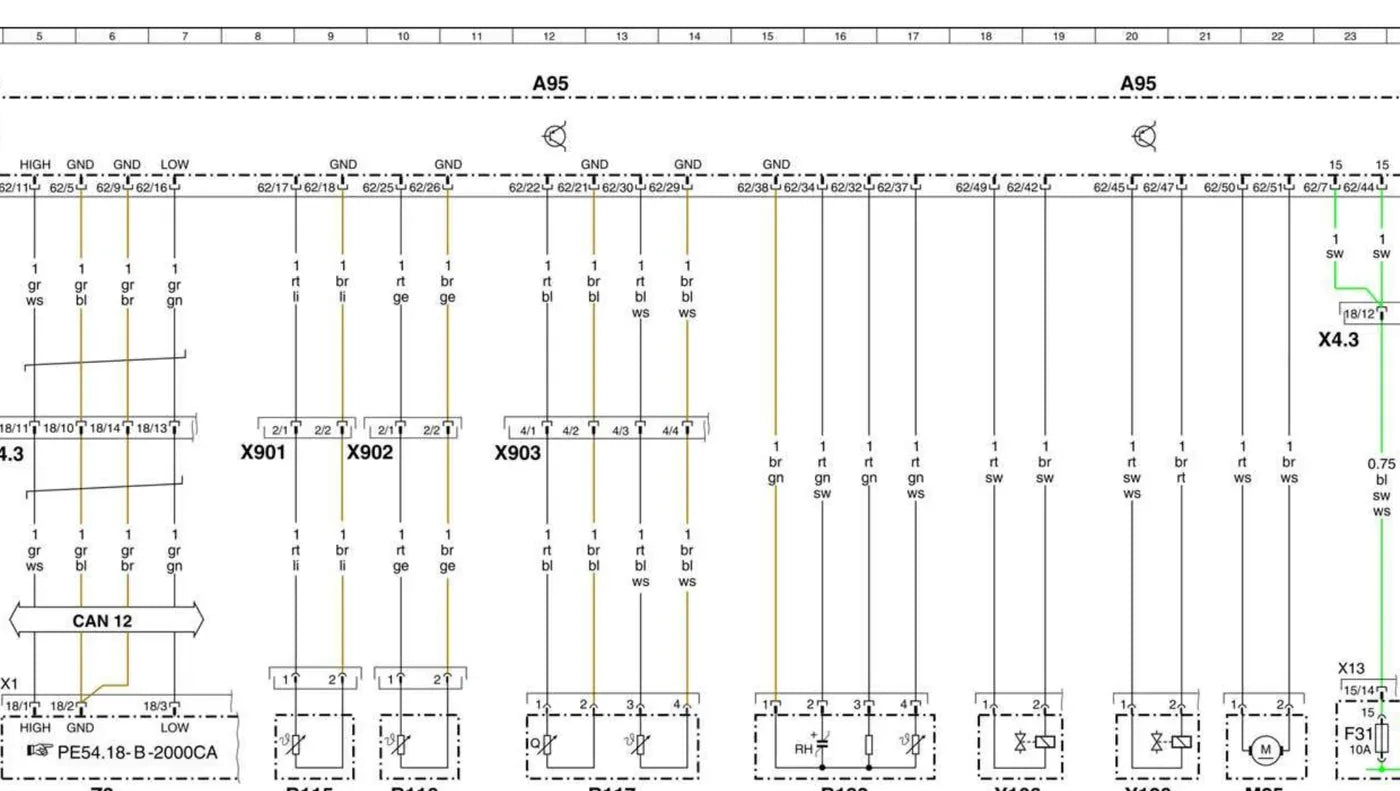

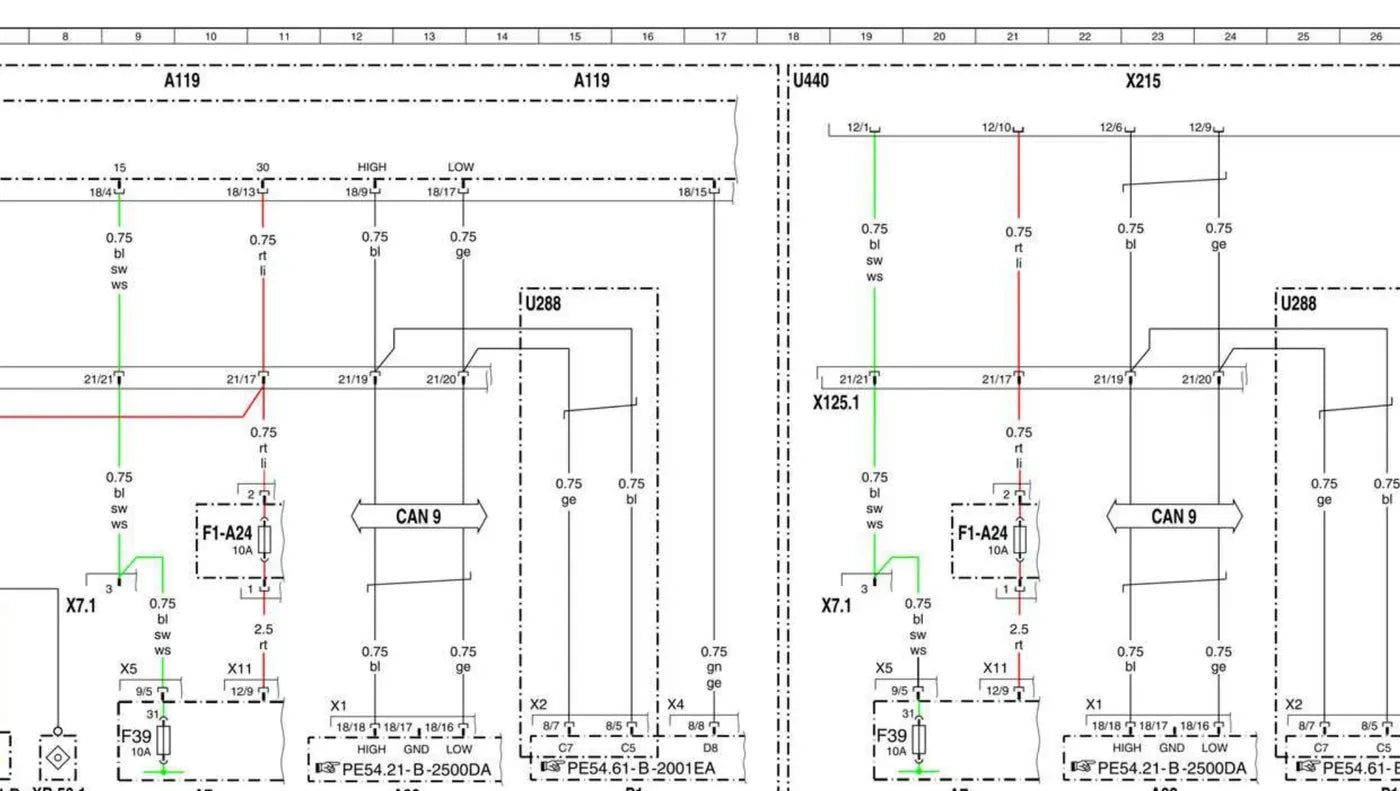

- Esquemas elétricos (43 páginas) — as folhas de esquema elétrico por sistema do veículo.
- Sistema de freios - circuito pneumático (5 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Freios e reservatórios do 3º eixo (6 páginas) — freios e disposição dos reservatórios de ar do 3º eixo.
- Desenhos de oferta do modelo (4 páginas) — os desenhos de oferta — layout do chassi com cotas de fábrica.
- Dados técnicos deste modelo (1 página) — dados técnicos e tabelas específicas deste chassi.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 63 páginas divididas em 7 seções, sendo a maior delas "Esquemas elétricos", com 43 páginas.
Conteúdo, seção por seção
- Como ler os esquemas - cores e símbolos — 1 página
- Esquemas elétricos - índice dos módulos — 2 páginas
- Esquemas elétricos — 43 páginas
- Sistema de freios - circuito pneumático — 5 páginas
- Freios e reservatórios do 3º eixo — 6 páginas
- Desenhos de oferta do modelo — 4 páginas
- Dados técnicos deste modelo — 1 página
O que você ganha com ele
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
Para quem é
- Mecânico e oficina de linha pesada
- Implementador e encarroçador
- Auto elétrica que atende frota agregada
- Retífica e oficina de motor diesel
- Loja de peças que precisa conferir aplicação por chassi
Perguntas frequentes
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Produtos relacionados
- Mercedes-Benz Atego 2426 — esquema elétrico e pneumático (62 páginas)
- Mercedes-Benz Atego 1419 — esquema elétrico e pneumático (66 páginas)
- Mercedes-Benz Atego 1729 — esquema elétrico e pneumático (60 páginas)
Garantias e suporte
Você recebe o arquivo por download logo após a compra e ele fica seu, sem prazo. Suporte por WhatsApp (62) 99846-7503 e contato@catalogoeservico.com.br para confirmar aplicação, achar um circuito ou tirar dúvida sobre o conteúdo.
