Esquema Elétrico Ford F-4000 — documento técnico em PDF com 35 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Documento técnico do Ford F-4000 reunido em um PDF só: parte elétrica, circuito de ar dos freios e as informações de instalação que o implementador e o eletricista precisam antes de mexer no chassi.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford F-4000:
- Interpretação do esquema elétrico
- Simbologia
- Cores dos fios
- Numeração dos terminais
- Esquema elétrico

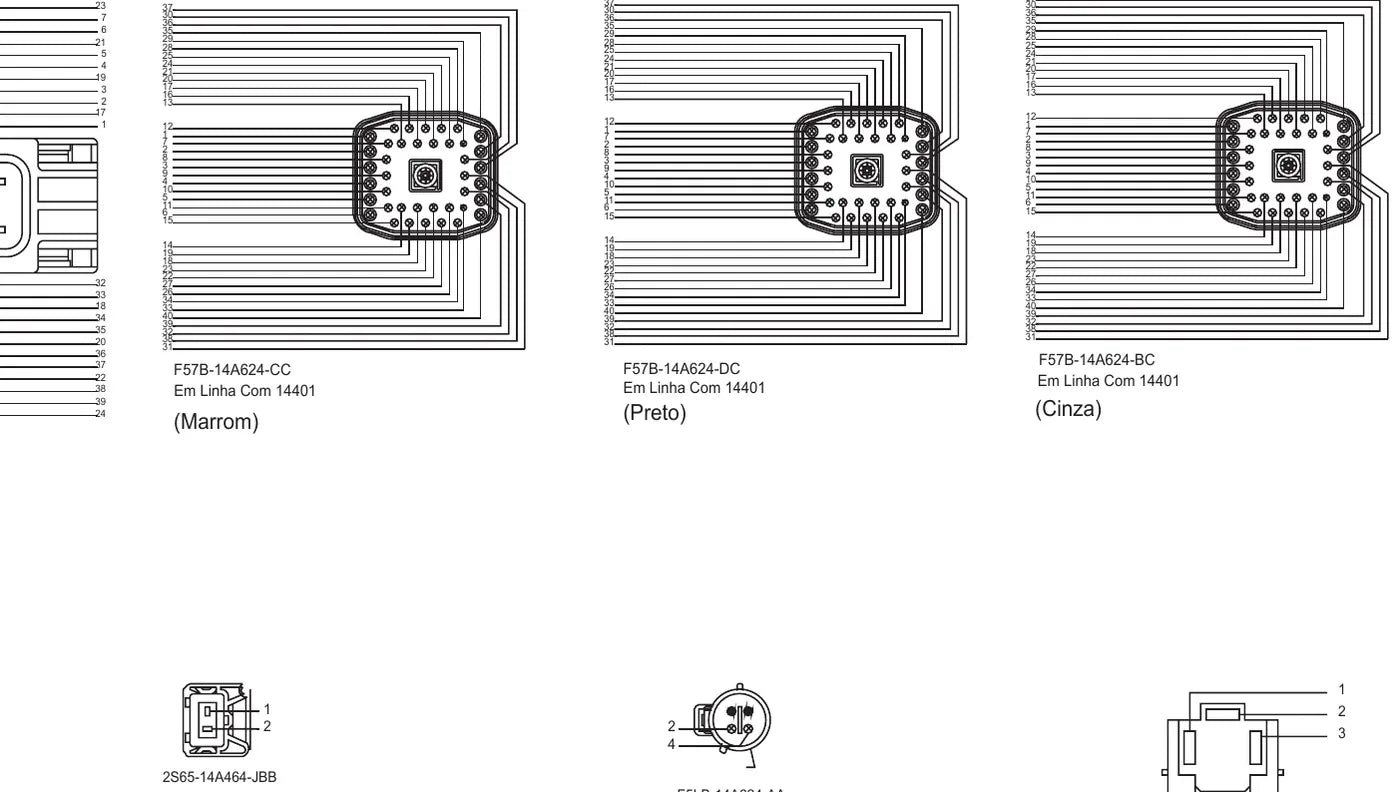

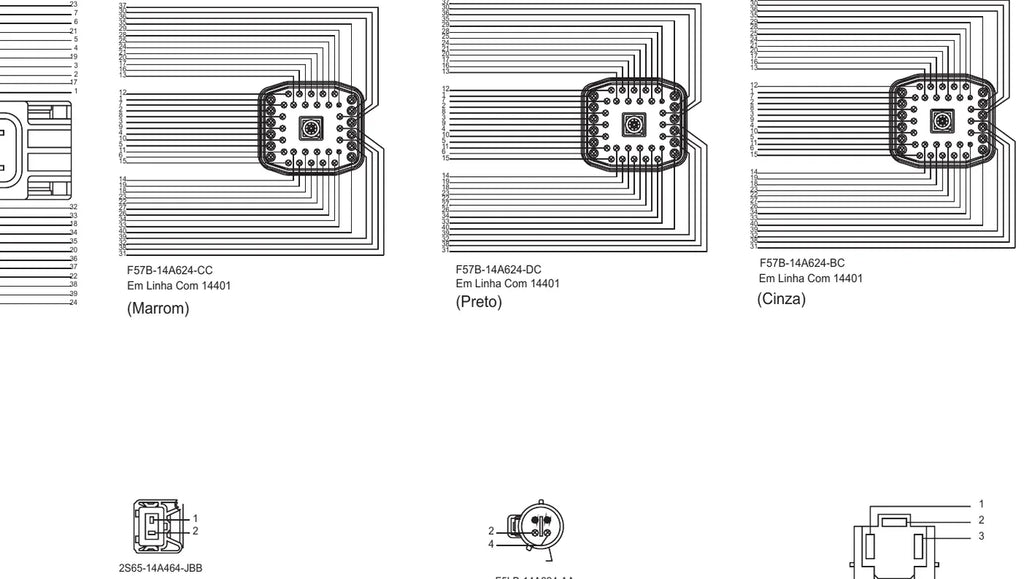

- Conectores
O que se destaca neste arquivo

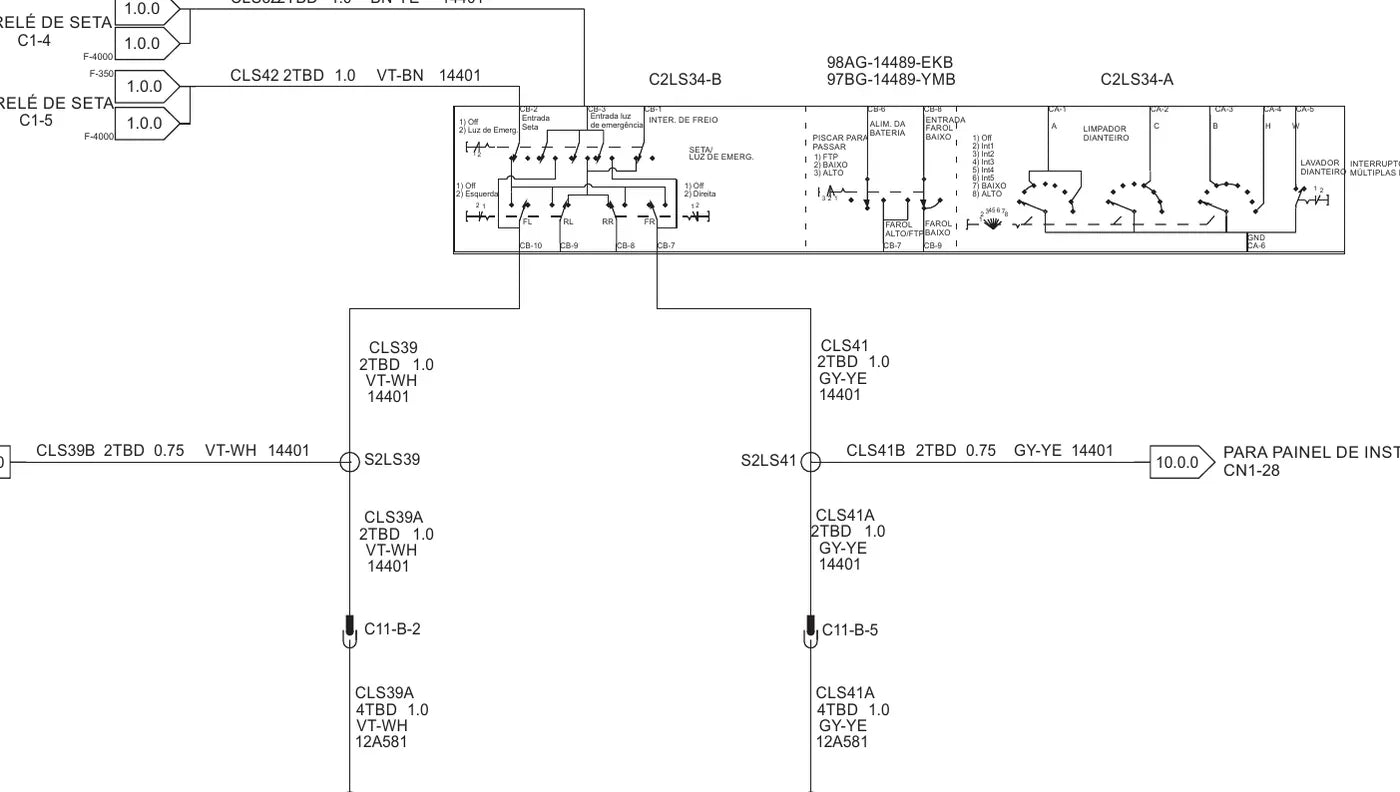

- Esquema elétrico - Série F (30 páginas) — os esquemas elétricos separados por função, na sequência de leitura da fábrica.

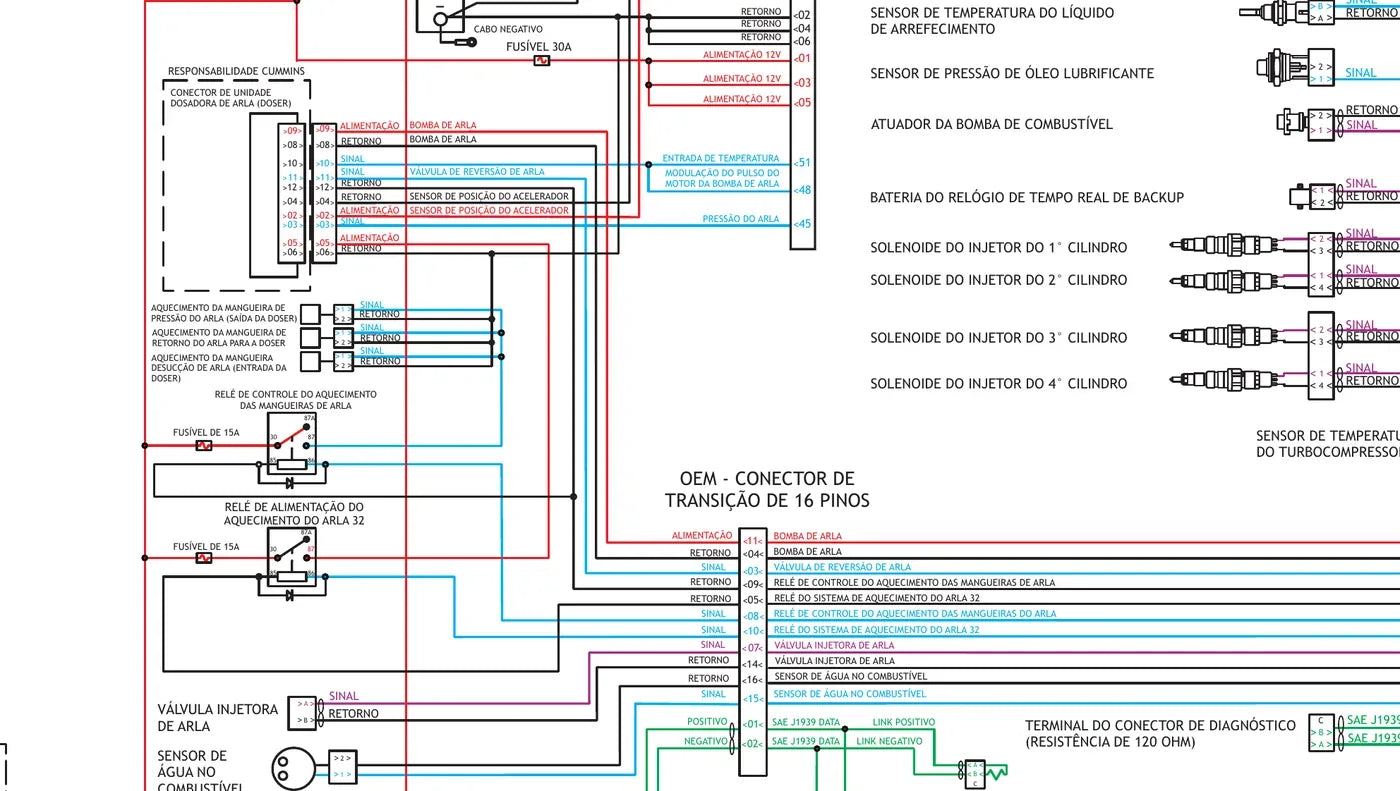

- Diagrama elétrico - motor Cummins ISF 2.8 (2 páginas) — o diagrama elétrico do conjunto motor.
- Desenhos dimensionais do modelo (2 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Seleção feita pela motorização Cummins ISF 2.8 (2 páginas): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 35 páginas divididas em 3 seções, sendo a maior delas "Esquema elétrico - Série F", com 30 páginas.
Conteúdo, seção por seção
- Esquema elétrico - Série F — 30 páginas
- Diagrama elétrico - motor Cummins ISF 2.8 — 2 páginas
- Desenhos dimensionais do modelo — 2 páginas
O que você ganha com ele
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Economiza o tempo que hoje se perde ligando para colega perguntando "de que cor é esse fio?".
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
Indicado para
- Auto elétrica que atende frota agregada
- Estudante e instrutor de manutenção diesel
- Loja de peças que precisa conferir aplicação por chassi
- Borracharia e oficina de freio que mexe na tubulação de ar
- Implementador e encarroçador
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
Serve para o meu ano de fabricação?
O material é da geração Euro 5 (Proconve P7). Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
