Esquema Elétrico Ford F-350 — documento técnico em PDF com 34 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Para quem faz manutenção de frota, este material do Ford F-350 paga a primeira hora de serviço que ele economiza: o circuito está desenhado, numerado e pronto para conferir com o multímetro na mão.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford F-350:
- Interpretação do esquema elétrico
- Simbologia
- Cores dos fios
- Numeração dos terminais
- Esquema elétrico

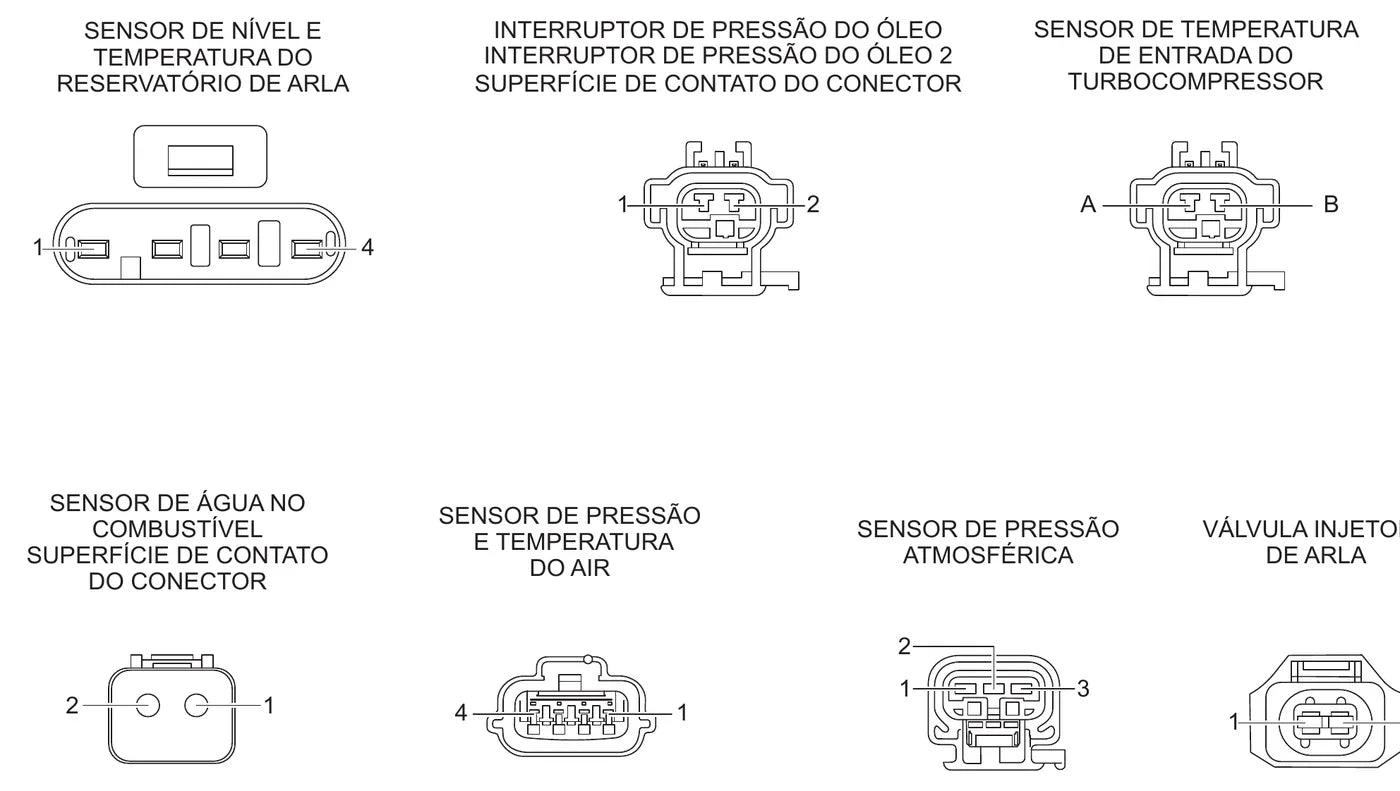

- Conectores
Pontos fortes deste material

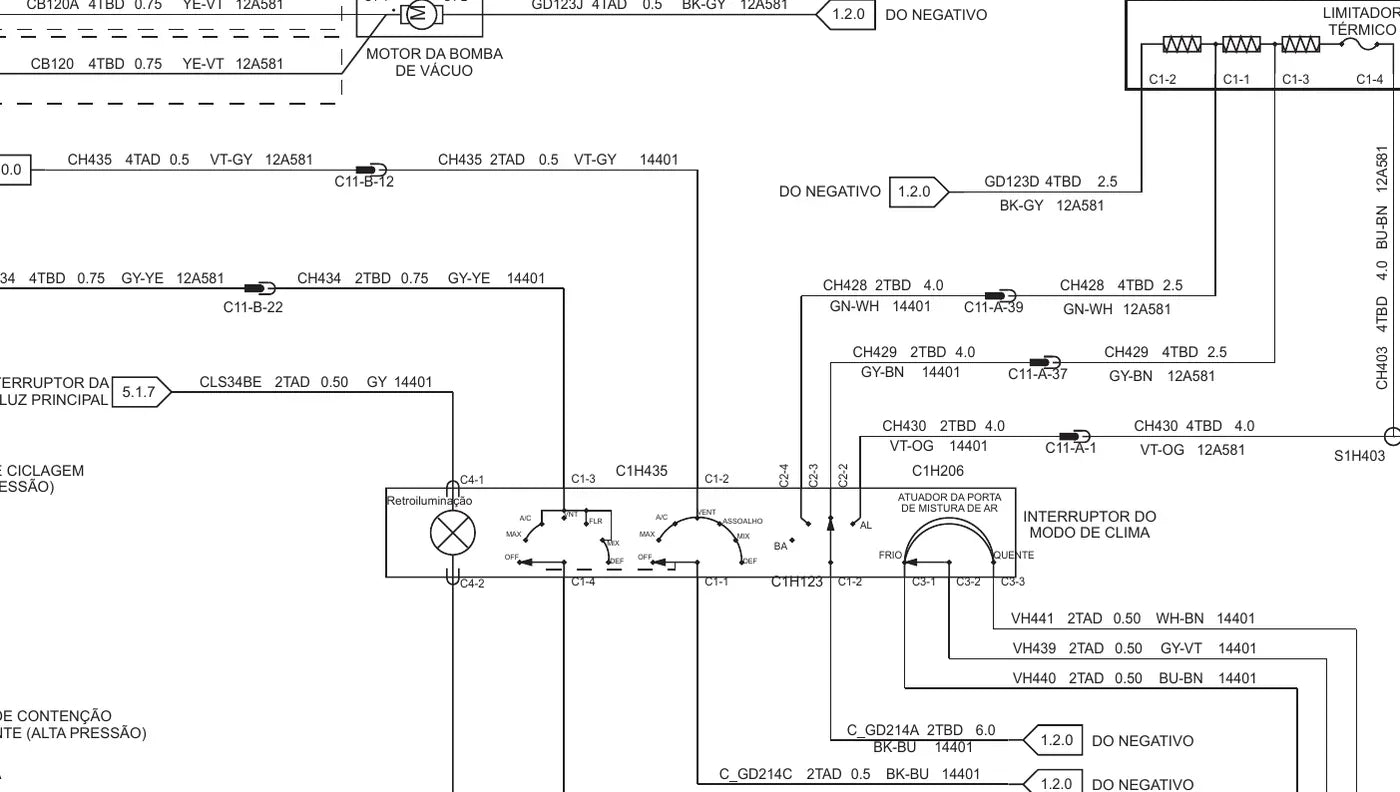

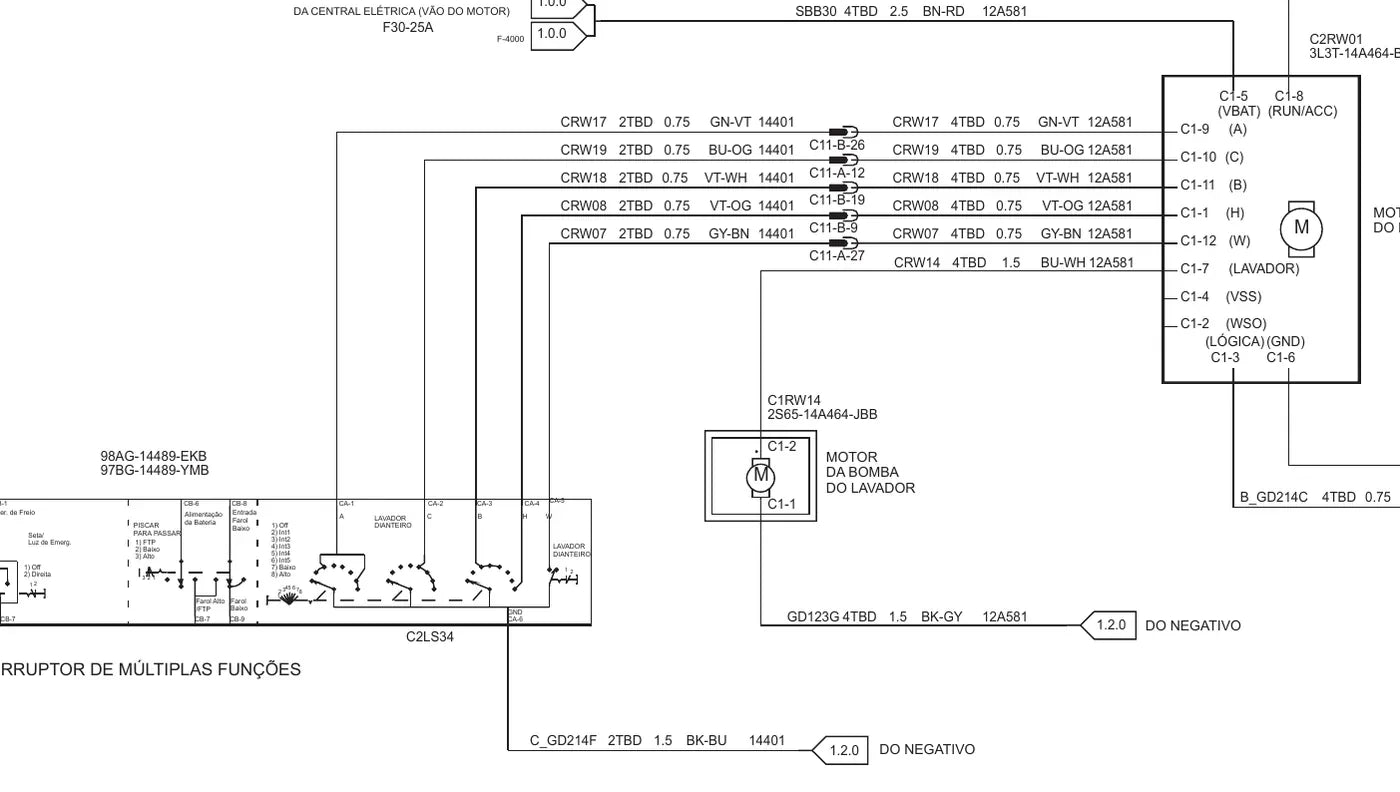

- Esquema elétrico - Série F (30 páginas) — o desenho elétrico de cada subsistema, com numeração de fio e de pino.
- Diagrama elétrico - motor Cummins ISF 2.8 (2 páginas) — o diagrama elétrico específico da motorização.
- Desenhos dimensionais do modelo (1 página) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Seleção feita pela motorização Cummins ISF 2.8 (2 páginas): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 34 páginas divididas em 3 seções, sendo a maior delas "Esquema elétrico - Série F", com 30 páginas.
O que vem dentro do arquivo
- Esquema elétrico - Série F — 30 páginas
- Diagrama elétrico - motor Cummins ISF 2.8 — 2 páginas
- Desenhos dimensionais do modelo — 1 página
Por que vale a pena
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
Para quem é
- Loja de peças que precisa conferir aplicação por chassi
- Instalador de rastreador, tacógrafo e acessório 24V
- Eletricista de caminhão e auto elétrica
- Retífica e oficina de motor diesel
- Estudante e instrutor de manutenção diesel
Perguntas frequentes
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
E se eu tiver dificuldade para achar um circuito?
Chame no WhatsApp. A gente indica em qual parte do arquivo aquele circuito está.
