Esquema Elétrico Ford Cargo 816 — documento técnico em PDF com 58 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Quem trabalha com Ford Cargo 816 sabe: sem o esquema na mão, caçar um curto ou um fio interrompido vira tentativa e erro. Aqui está o desenho de cada circuito, com bitola, cor de fio, número do conector e do pino.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 816:
- Faróis - 816
- Luzes de direção e emergência - 8
- Iluminação interna

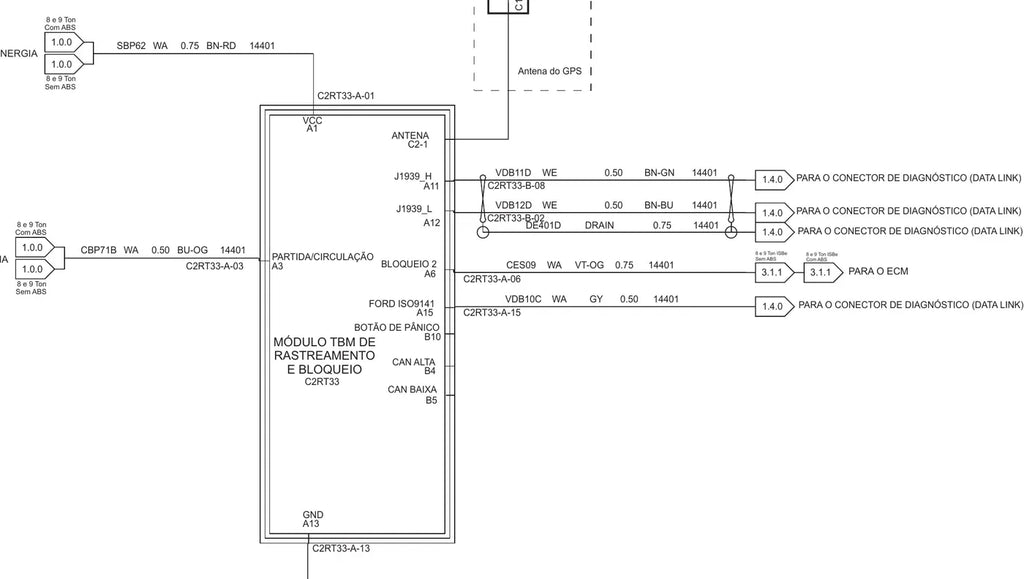

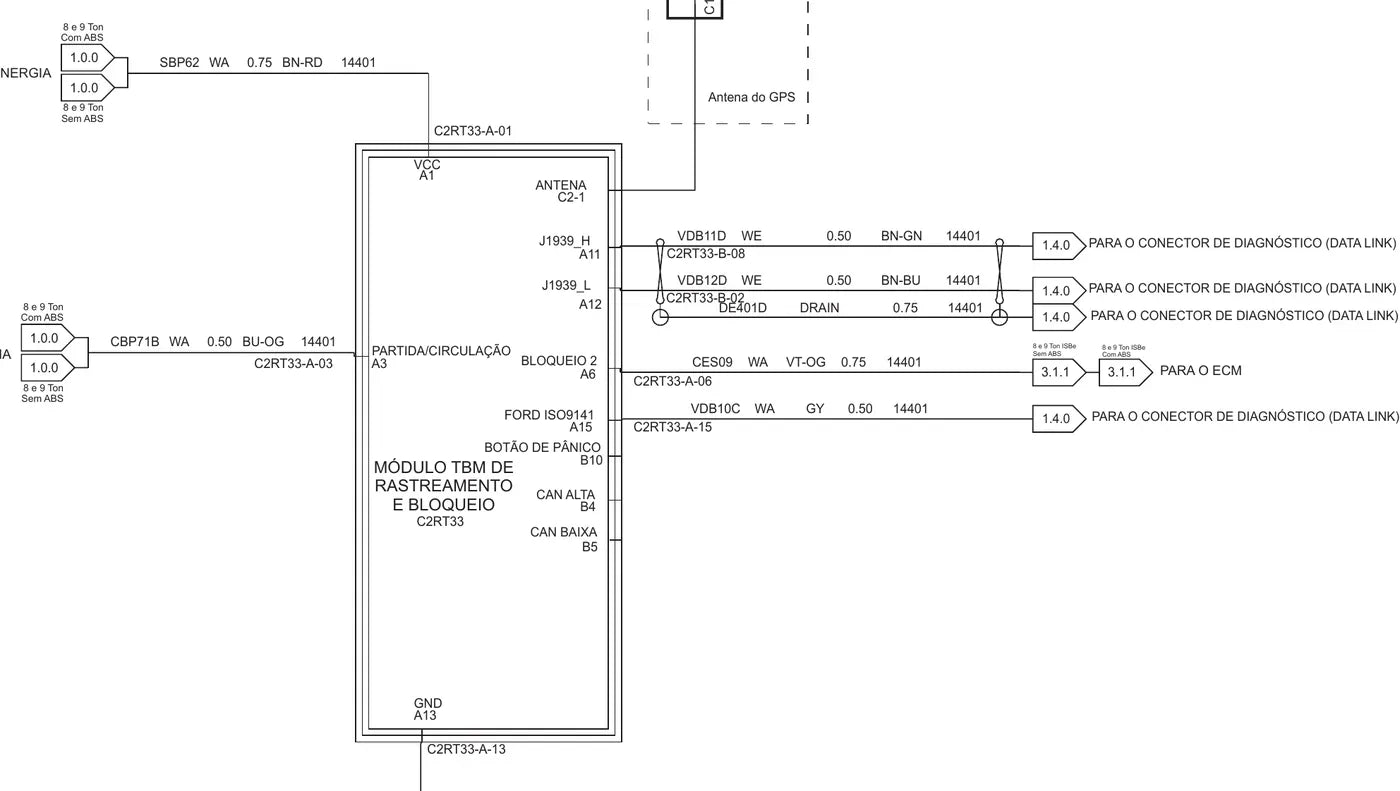

- Localização e bloqueio - 816
- Buzina - 816

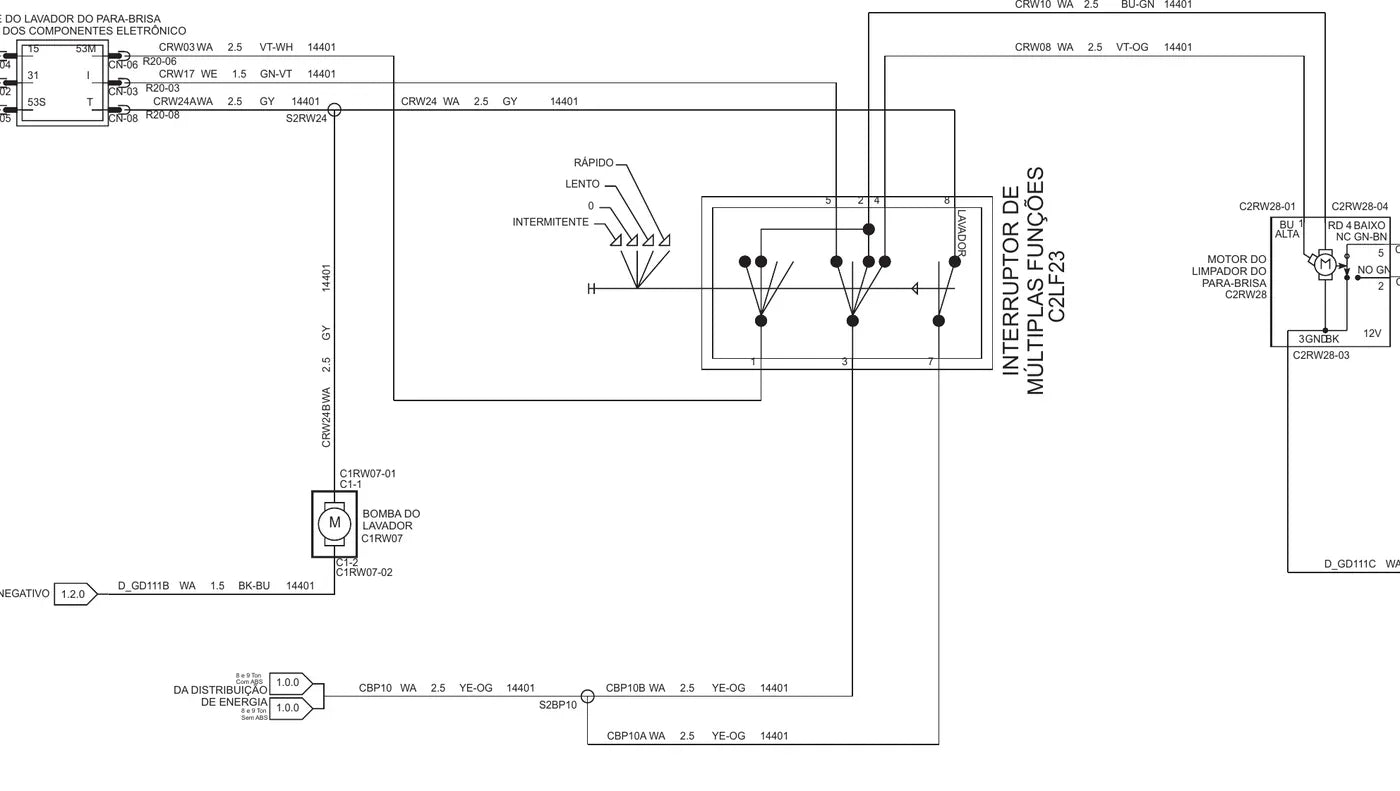

- Limpador e lavador do para-brisa - 8
- Rádio - 816
- Luzes de estacionamento - 8
- Limpador e lavador do para-brisa
- Painel de instrumentos - 8
- Vidros - 8
- Tacógrafo - 8816
- Tacógrafo
- Luzes do freio
- Localização e bloqueio
- Controle do Motor
A lista completa dentro do arquivo passa de 30 itens identificados um a um.
Pontos fortes deste material

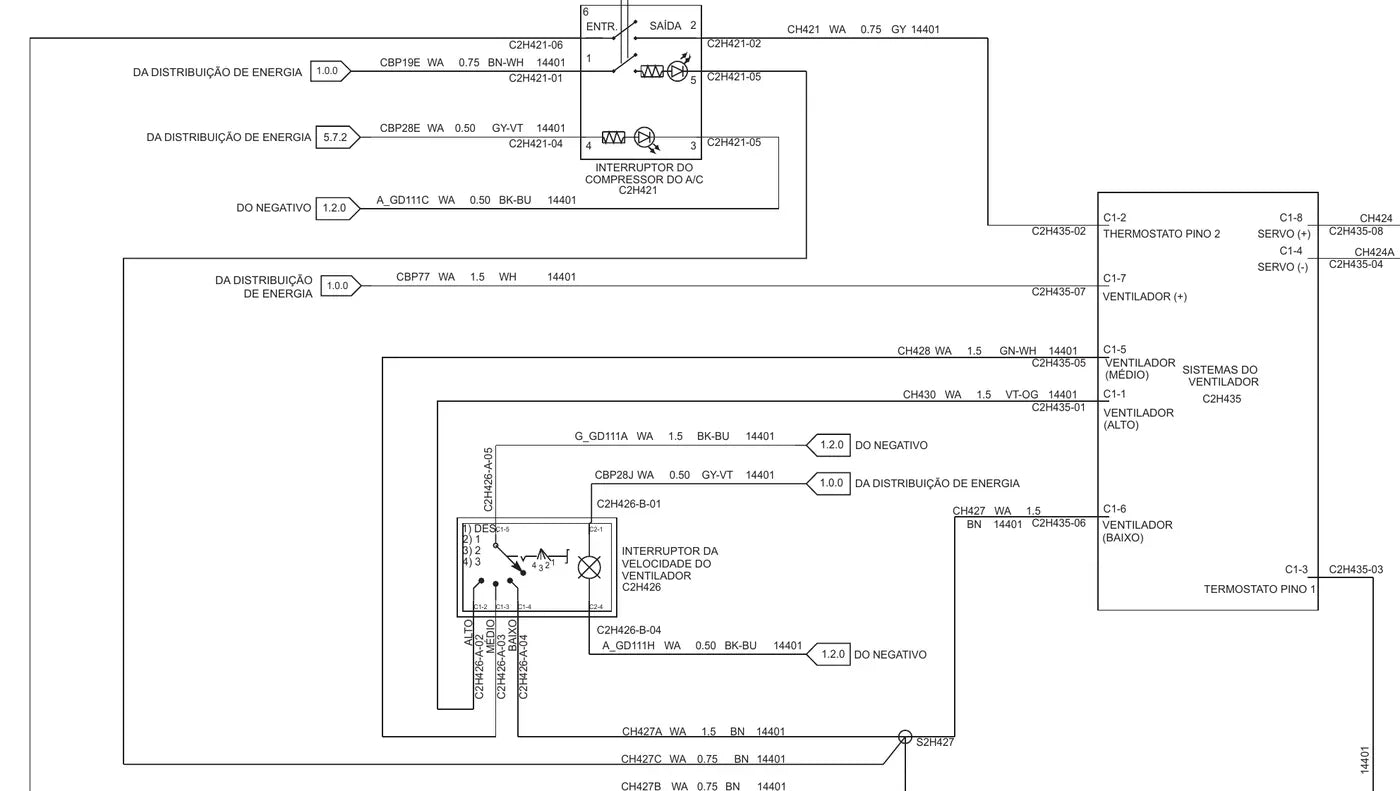

- Esquema elétrico (29 páginas) — o desenho elétrico de cada subsistema, com numeração de fio e de pino.
- Circuito pneumático - sistema de ar (1 página) — o circuito pneumático completo do freio deste chassi.
- Vistas dos conectores (25 páginas) — as vistas de conector com numeração, para conferir o pino antes de furar o chicote.
- Desenhos dimensionais do modelo (2 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 58 páginas divididas em 4 seções, sendo a maior delas "Esquema elétrico", com 29 páginas.
O que este material cobre
- Esquema elétrico — 29 páginas
- Circuito pneumático - sistema de ar — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 2 páginas
Por que este material compensa
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.
Indicado para
- Borracharia e oficina de freio que mexe na tubulação de ar
- Implementador e encarroçador
- Motorista proprietário que faz a própria manutenção
- Instalador de rastreador, tacógrafo e acessório 24V
- Consultor técnico e perito de sinistro
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
