Esquema Elétrico Ford Cargo 3133 — documento técnico em PDF com 114 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). O conteúdo é o material técnico do próprio fabricante, separado para o Ford Cargo 3133: as folhas de esquema que se aplicam a este chassi, o circuito de ar dos freios e as informações de instalação elétrica que o eletricista consulta na hora do serviço.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 3133:
- Carga e partida

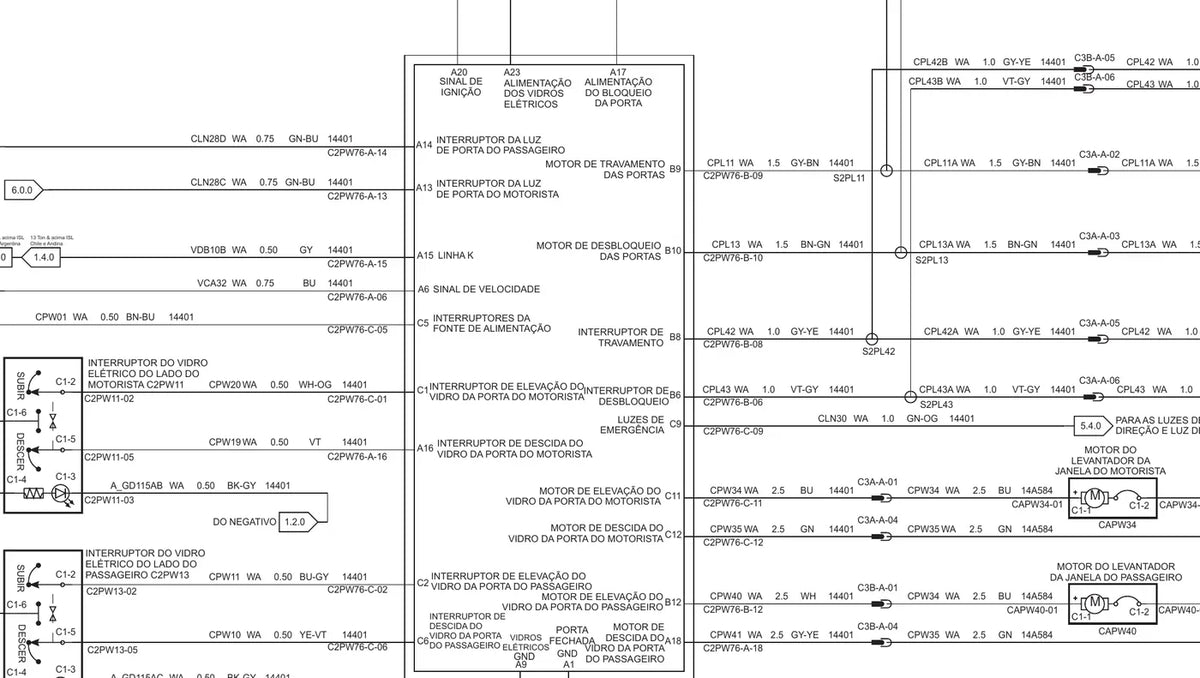

- Vidros
- Elevação do segundo eixo traseiro
- Luzes de direção e emergência
- Luzes do freio
- Localização e bloqueio
- Luzes de freio
- Tacógrafo
- Módulo ABS
- Faróis
- Transmissão
- Rádio
- Limpador e lavador do para-brisa
- Painel de instrumentos
- Módulo de conforto
- Conversor de tensão 24V/12V
A lista completa dentro do arquivo passa de 20 itens identificados um a um.
Folhas específicas do Ford Cargo 3133: Transmissão, Bloqueio do diferencial do eixo traseiro — são circuitos que só existem em determinadas configurações e que vêm identificados no material.
O que se destaca neste arquivo
- Esquema elétrico - transmissão manual (43 páginas) — as folhas de esquema elétrico organizadas por subsistema do caminhão.
- Esquema elétrico - transmissão automatizada ZF (Traxon/Ecotronic) (36 páginas) — os esquemas elétricos separados por função, na sequência de leitura da fábrica.
- Circuito pneumático - sistema de ar (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Circuito pneumático - com reboque (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Vistas dos conectores (25 páginas) — as vistas de conector com numeração, para conferir o pino antes de furar o chicote.
- Desenhos dimensionais do modelo (2 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 114 páginas divididas em 7 seções, sendo a maior delas "Esquema elétrico - transmissão manual", com 43 páginas.
Conteúdo, seção por seção
- Esquema elétrico - transmissão manual — 43 páginas
- Esquema elétrico - transmissão automatizada ZF (Traxon/Ecotronic) — 36 páginas
- Circuito pneumático - sistema de ar — 1 página
- Circuito pneumático - com reboque — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 2 páginas
- Especificações e tabelas deste modelo — 5 páginas
Por que este material compensa
- Você confere a numeração do conector antes de comprar peça ou terminal.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
Indicado para
- Eletricista de caminhão e auto elétrica
- Estudante e instrutor de manutenção diesel
- Auto elétrica que atende frota agregada
- Loja de peças que precisa conferir aplicação por chassi
- Oficina de ar-condicionado veicular pesado
Perguntas frequentes
E se eu tiver dificuldade para achar um circuito?
Chame no WhatsApp. A gente indica em qual parte do arquivo aquele circuito está.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
