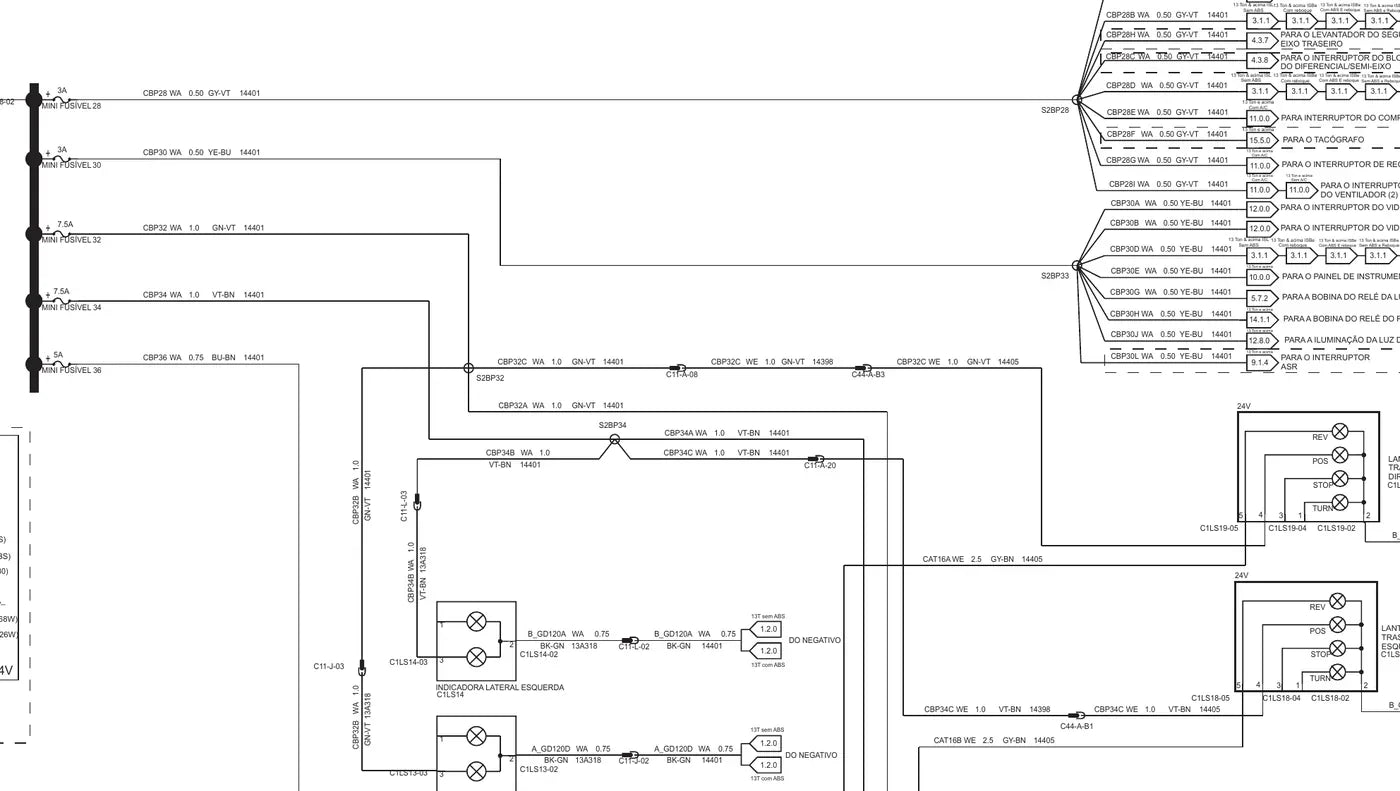

Esquema Elétrico Ford Cargo 2629 — documento técnico em PDF com 116 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Diagnóstico elétrico em caminhão é leitura de desenho. Este material entrega o desenho certo do Ford Cargo 2629 — cada circuito numerado, cada conector identificado — para você parar de puxar fio no escuro.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 2629:
- Limpador e lavador do para-brisa
- Luzes do freio
- Localização e bloqueio
- Painel de instrumentos
- Conversor de tensão 24V/12V
- Acendedor de cigarros
- Tacógrafo

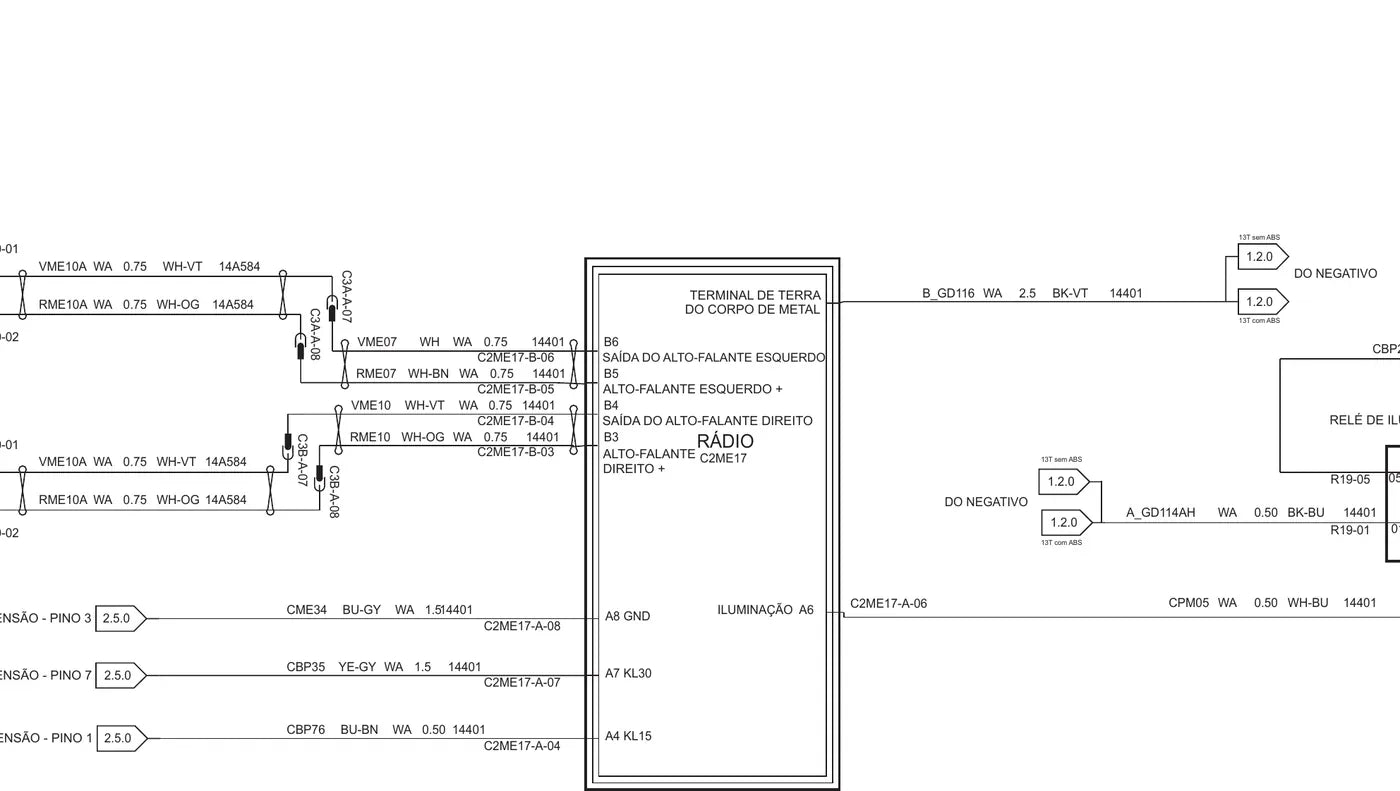

- Rádio
- Buzina
- Módulo de conforto
- Controle do motor
- Bloqueio do diferencial do eixo traseiro
- Luzes de freio
- Carga e partida
- Iluminação Interna
- Conector do ABS do reboque
A lista completa dentro do arquivo passa de 20 itens identificados um a um.
Folhas específicas do Ford Cargo 2629: Transmissão, Elevação do segundo eixo traseiro, Bloqueio do diferencial do eixo traseiro — são circuitos que só existem em determinadas configurações e que vêm identificados no material.
Pontos fortes deste material
- Esquema elétrico - transmissão manual (43 páginas) — as folhas de esquema elétrico organizadas por subsistema do caminhão.
- Esquema elétrico - veículos especiais (ICA) (40 páginas) — o desenho elétrico de cada subsistema, com numeração de fio e de pino.
- Circuito pneumático - sistema de ar (1 página) — o circuito pneumático completo do freio deste chassi.
- Circuito pneumático - versão betoneira (1 página) — o desenho do circuito de ar dos freios.
- Circuito pneumático - com reboque (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Vistas dos conectores (25 páginas) — o desenho dos conectores vistos de frente, pino a pino — o que evita erro de leitura.
- Desenhos dimensionais do modelo (4 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 116 páginas divididas em 7 seções, sendo a maior delas "Esquema elétrico - transmissão manual", com 43 páginas.
O que este material cobre
- Esquema elétrico - transmissão manual — 43 páginas
- Esquema elétrico - veículos especiais (ICA) — 40 páginas
- Circuito pneumático - sistema de ar — 1 página
- Circuito pneumático - versão betoneira — 1 página
- Circuito pneumático - com reboque — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 4 páginas
O que você ganha com ele

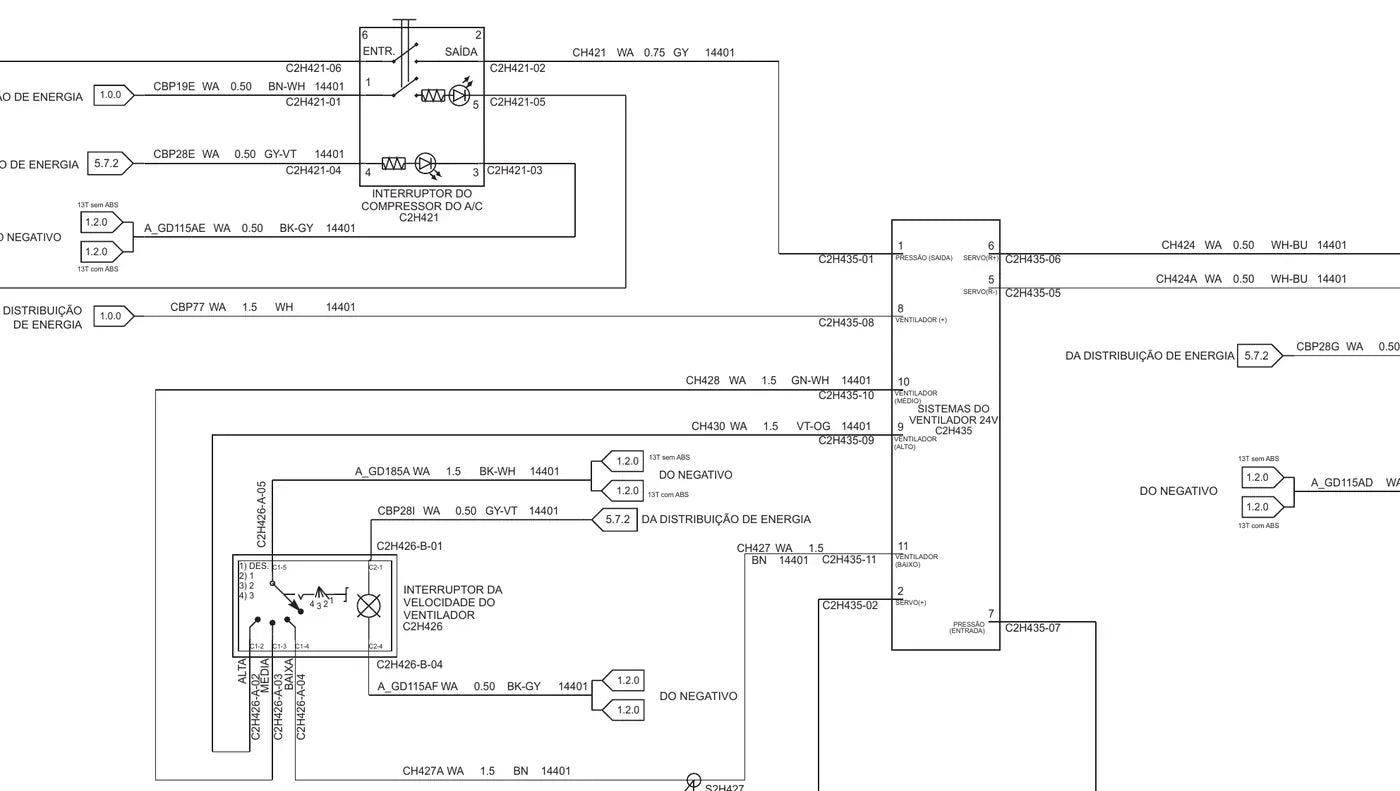

- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Um único arquivo resolve consulta em campo, no pátio e na bancada.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
Indicado para
- Frotista e manutenção própria
- Auto elétrica que atende frota agregada
- Estudante e instrutor de manutenção diesel
- Retífica e oficina de motor diesel
- Mecânico e oficina de linha pesada
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
