Descrição
Especificações

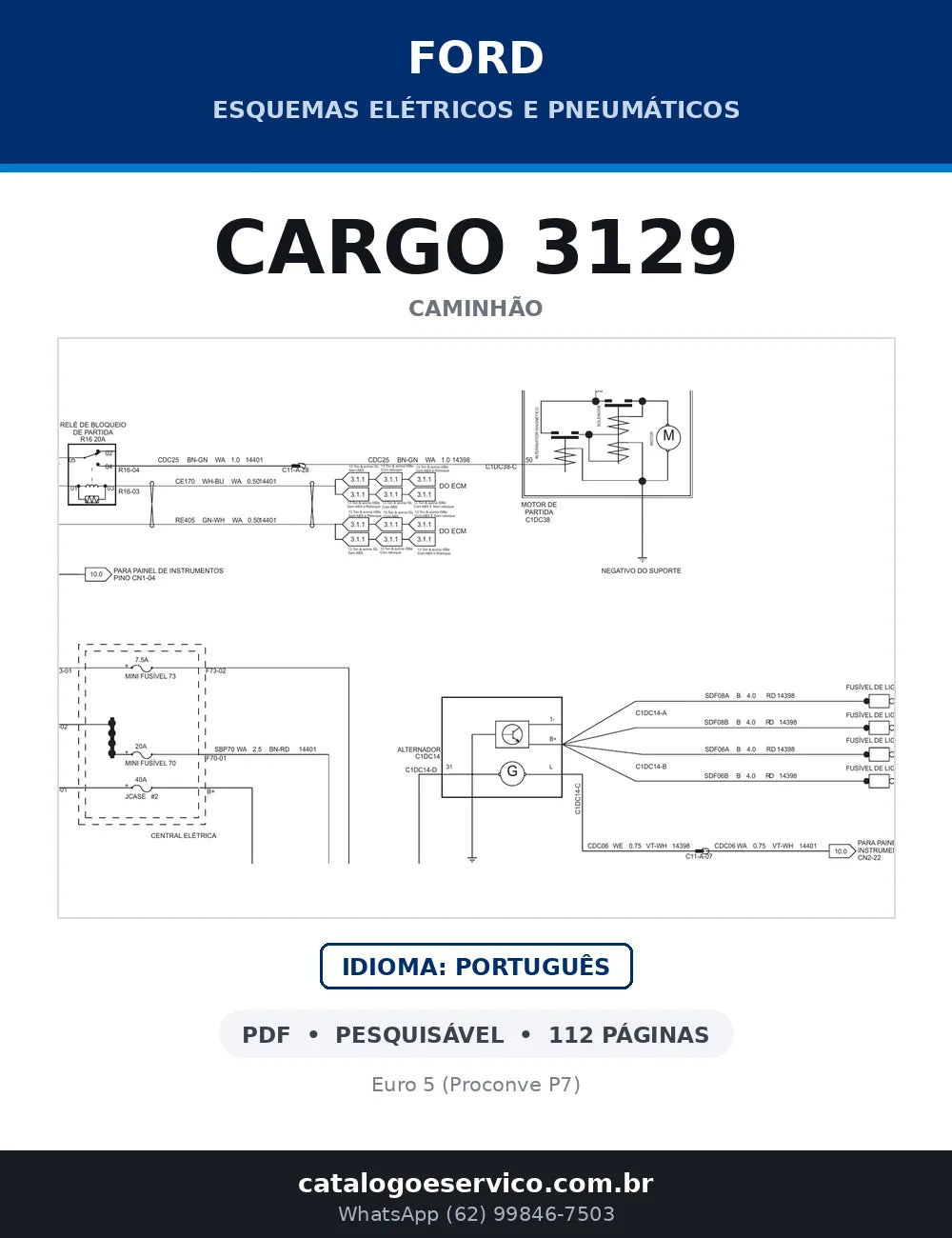

Esquema Elétrico Ford Cargo 3129 — documento técnico em PDF com 112 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Montado para bancada: 112 páginas do Ford Cargo 3129 com marcador em cada sistema, para achar o circuito em segundos em vez de folhear manual inteiro atrás de uma folha.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 3129:
- Tacógrafo
- Controle de climatização
- Luzes de freio
- Localização e bloqueio
- Elevação do segundo eixo traseiro
- Rádio
- Transmissão
- Módulo de conforto
- Controle do motor
- Iluminação Interna
- Carga e partida
- Módulo ABS
- Conversor de tensão 24V/12V
- Luzes de direção e emergência
- Luzes de estacionamento
- Vidros
A lista completa dentro do arquivo passa de 20 itens identificados um a um.
O que se destaca neste arquivo

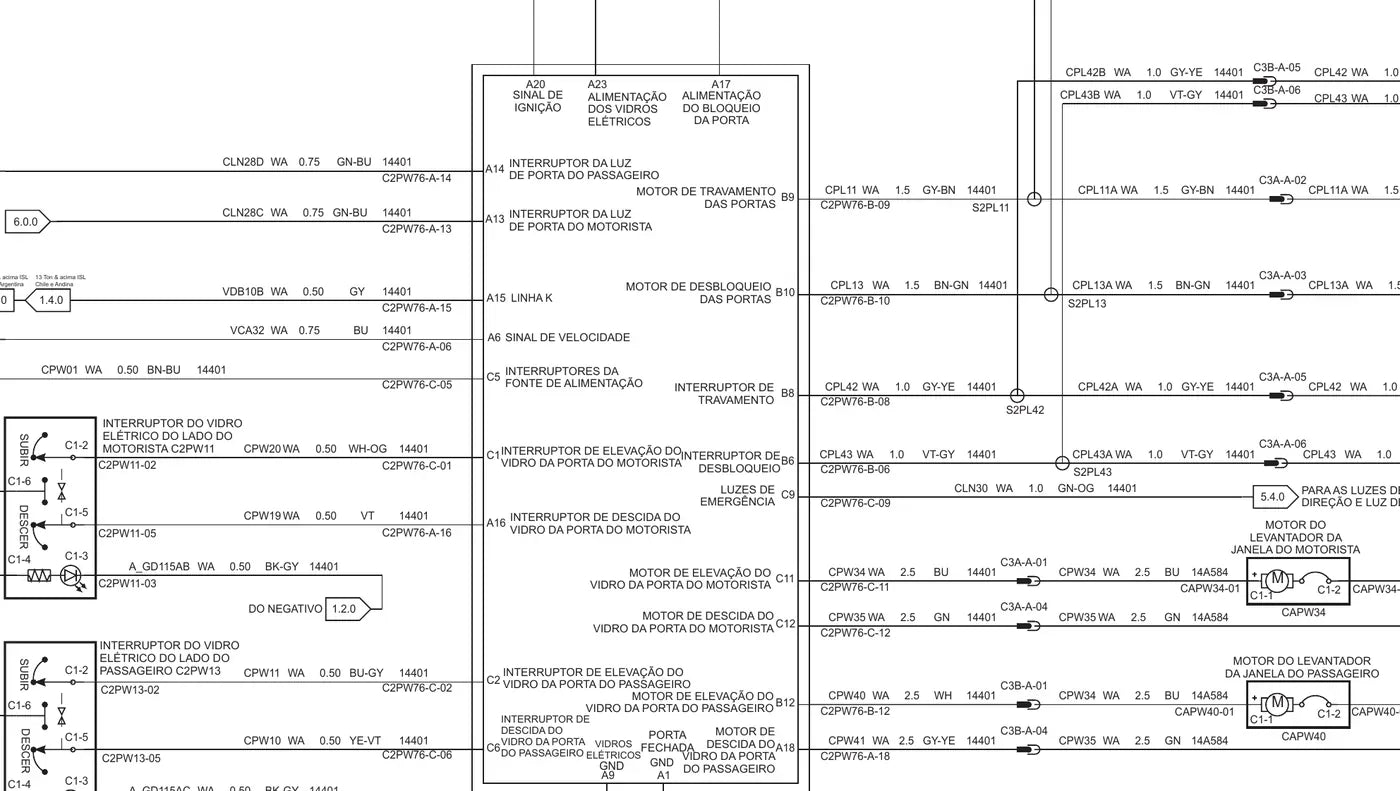

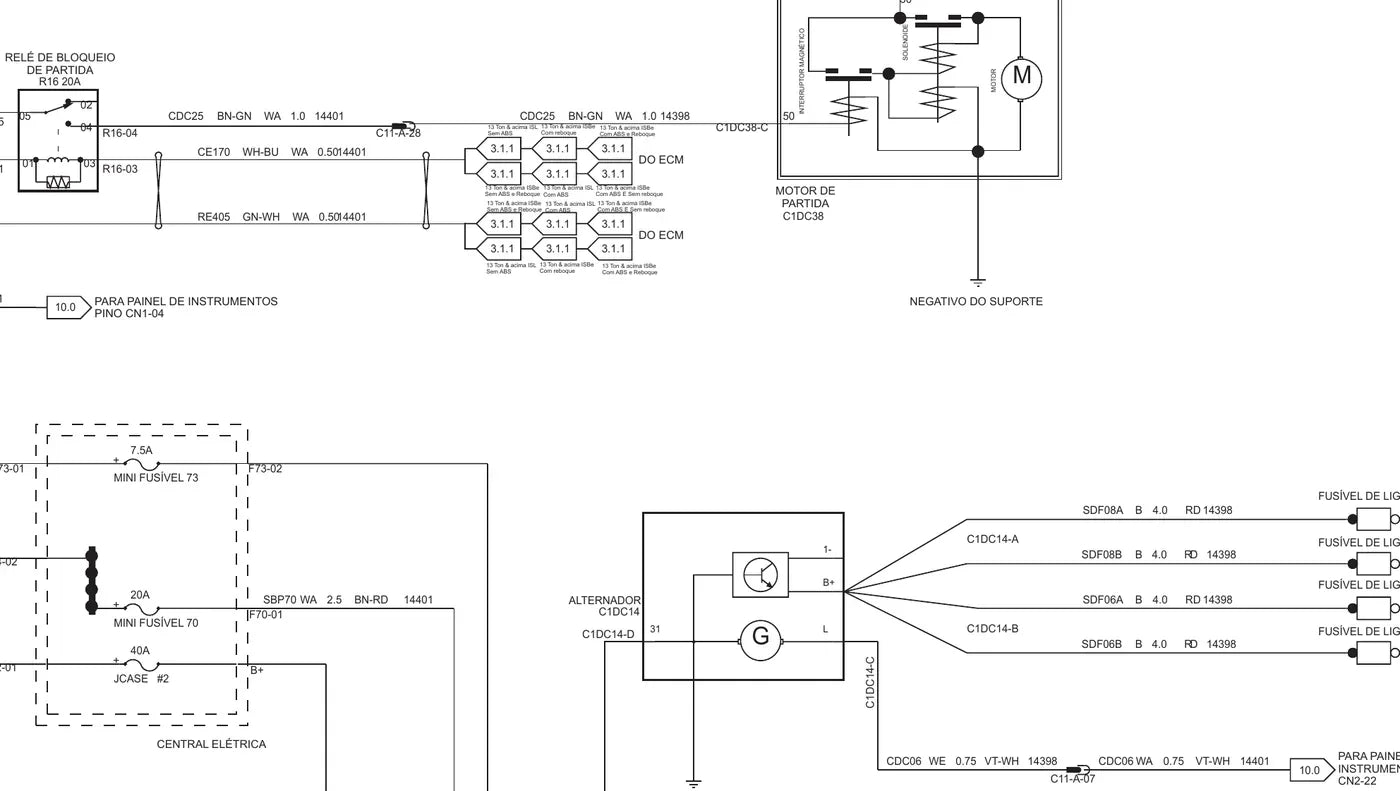

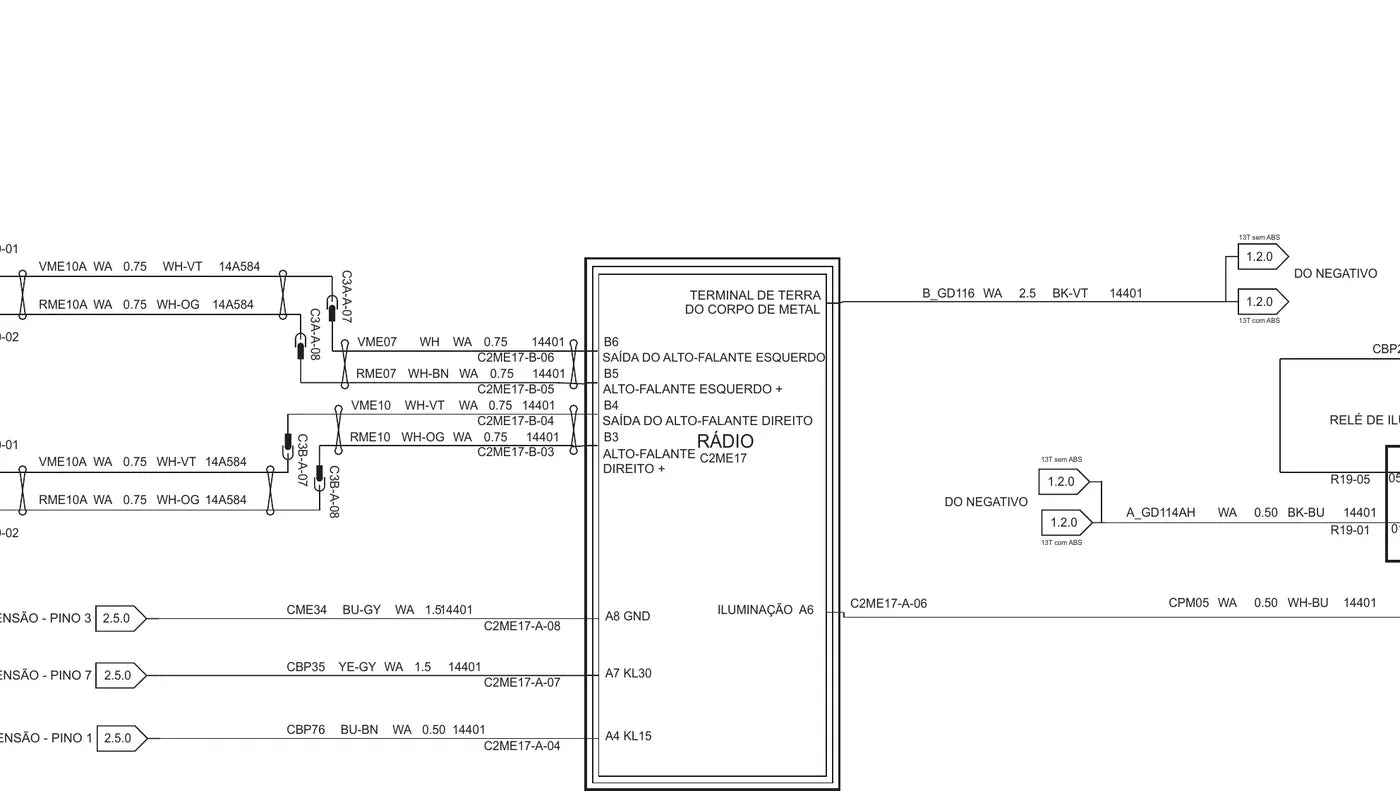

- Esquema elétrico - transmissão manual (43 páginas) — os esquemas elétricos separados por função, na sequência de leitura da fábrica.
- Esquema elétrico - 8x2 (37 páginas) — os esquemas elétricos separados por função, na sequência de leitura da fábrica.
- Circuito pneumático - com reboque (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Vistas dos conectores (25 páginas) — a face de cada conector desenhada, com a numeração dos pinos.
- Desenhos dimensionais do modelo (4 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 112 páginas divididas em 6 seções, sendo a maior delas "Esquema elétrico - transmissão manual", com 43 páginas.
O que este material cobre
- Esquema elétrico - transmissão manual — 43 páginas
- Esquema elétrico - 8x2 — 37 páginas
- Circuito pneumático - com reboque — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 4 páginas
- Especificações e tabelas deste modelo — 1 página
Por que este material compensa
- Você confere a numeração do conector antes de comprar peça ou terminal.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Um único arquivo resolve consulta em campo, no pátio e na bancada.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
Para quem é
- Borracharia e oficina de freio que mexe na tubulação de ar
- Consultor técnico e perito de sinistro
- Frotista e manutenção própria
- Estudante e instrutor de manutenção diesel
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Produtos relacionados
- Ford Cargo 2423 — esquema elétrico e pneumático (113 páginas)
- Ford Cargo 3031 — esquema elétrico e pneumático (111 páginas)
- Ford Cargo 2631 — esquema elétrico e pneumático (110 páginas)
Garantias e suporte
Entrega imediata por download após a confirmação do pagamento. Se tiver qualquer dúvida sobre aplicação no seu caminhão, chame antes ou depois da compra: WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br. Atendimento por quem entende do material.
