Esquema Elétrico Ford Cargo 3132 — documento técnico em PDF com 98 páginas em português, cobrindo os circuitos deste modelo (Linha Cargo 2011). Aqui não tem texto de encher linguiça: são 98 páginas de desenho técnico do Ford Cargo 3132, as mesmas folhas que a rede autorizada usa para diagnosticar e instalar acessório.
Ficha técnica do Ford Cargo 3132 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — a ficha técnica oficial — motor, torque, relação de eixo, PBT e CMT.
- Sistema elétrico - instalação, fusíveis e relés (44 páginas) — a parte de instalação: fusíveis, relés, chave geral, tomada de reboque e derivações.
- Diagramas elétricos (27 páginas) — os esquemas elétricos folha a folha, do positivo da bateria ao ponto de massa.
- Circuitos pneumáticos de freio (3 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — informações de freio: LSV, distribuição de ar e cuidados no retrabalho da tubulação.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Referências a este modelo (2 páginas) — as tabelas e notas em que este chassi aparece nominalmente.
- Seleção feita pela motorização Cummins ISC 8.3L: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 98 páginas divididas em 7 seções, sendo a maior delas "Sistema elétrico - instalação, fusíveis e relés", com 44 páginas.
Conteúdo, seção por seção
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 44 páginas
- Diagramas elétricos — 27 páginas
- Circuitos pneumáticos de freio — 3 páginas
- Sistema de freios — 14 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências a este modelo — 2 páginas
O que você ganha com ele

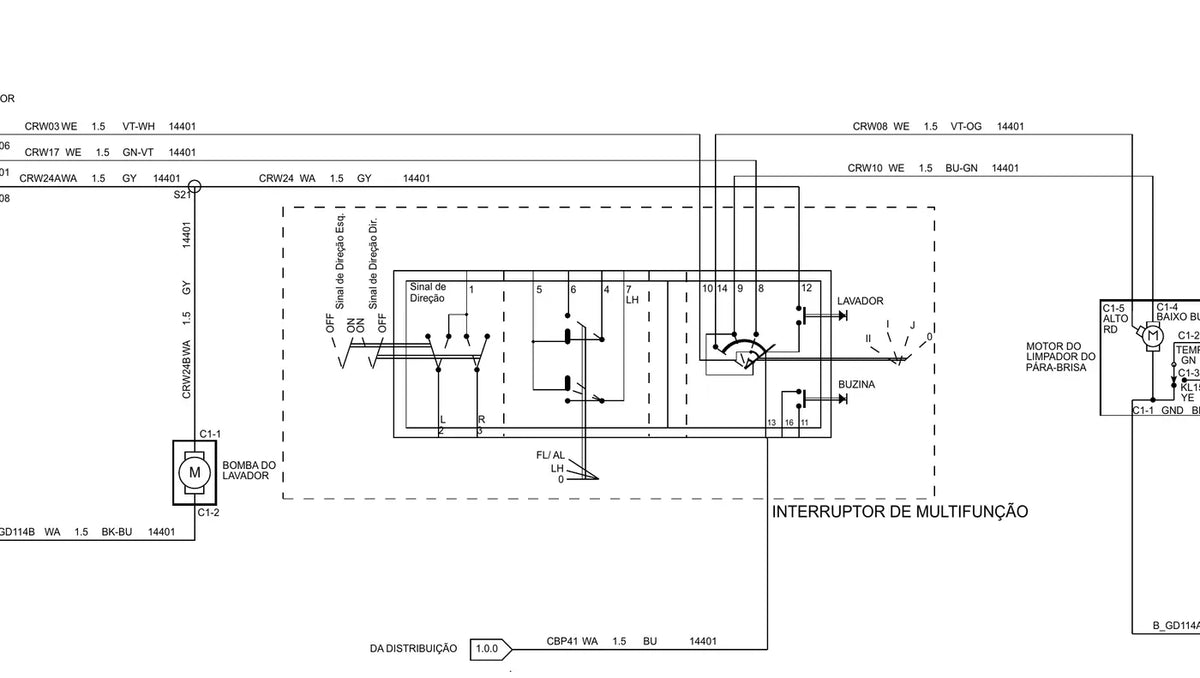

- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
Para quem é
- Oficina de ar-condicionado veicular pesado
- Eletricista de caminhão e auto elétrica
- Mecânico e oficina de linha pesada
- Motorista proprietário que faz a própria manutenção
- Retífica e oficina de motor diesel
Perguntas frequentes
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
