Esquema Elétrico Ford Cargo 2428 — documento técnico em PDF com 96 páginas em português, cobrindo os circuitos deste modelo (Linha Cargo 2011). Se você já perdeu uma tarde procurando de onde sai um fio no Ford Cargo 2428, este é o material que resolve. Ele traz o traçado completo, os pontos de massa e a numeração real do chicote.
Ficha técnica do Ford Cargo 2428 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
O que se destaca neste arquivo
- Especificações técnicas do modelo (8 páginas) — a ficha técnica oficial — motor, torque, relação de eixo, PBT e CMT.
- Sistema elétrico - instalação, fusíveis e relés (44 páginas) — a parte de instalação: fusíveis, relés, chave geral, tomada de reboque e derivações.

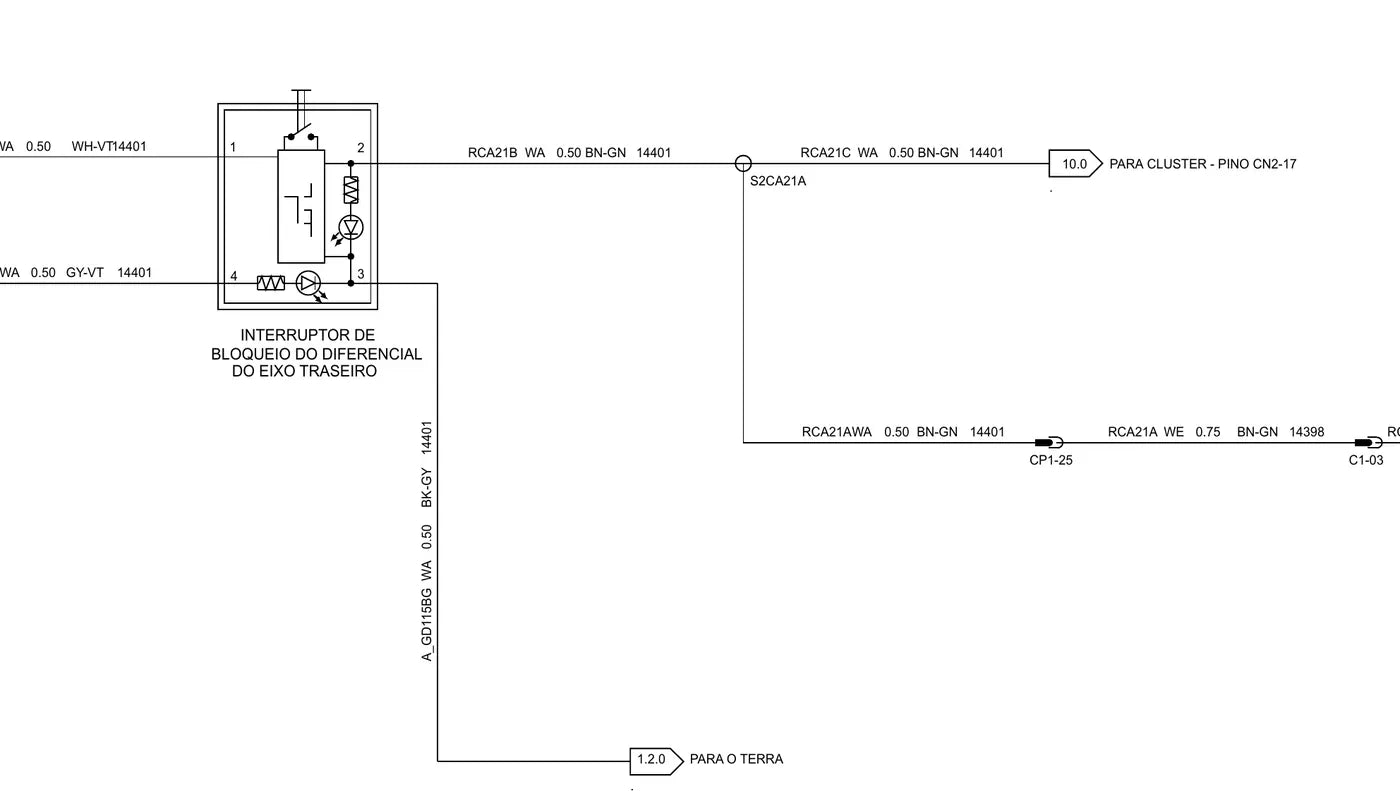

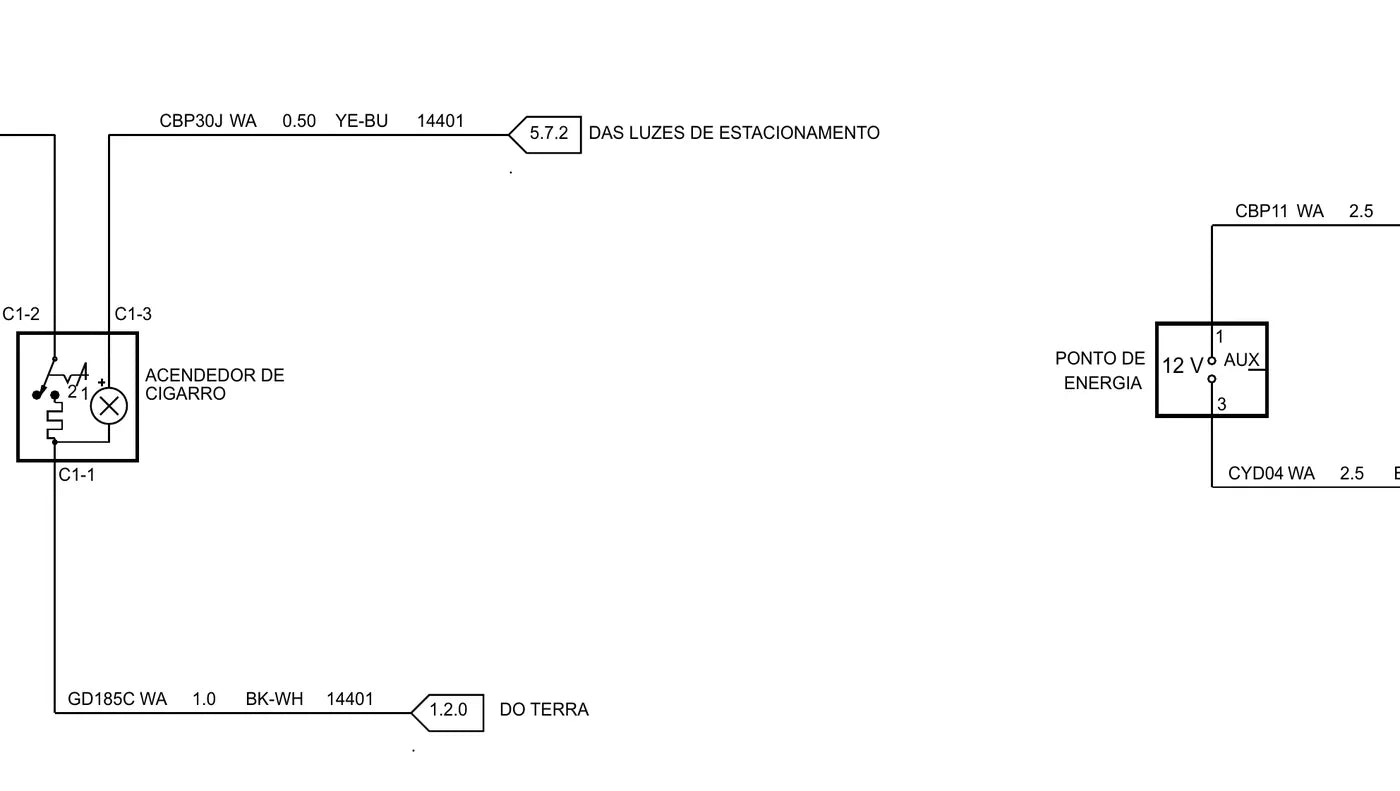

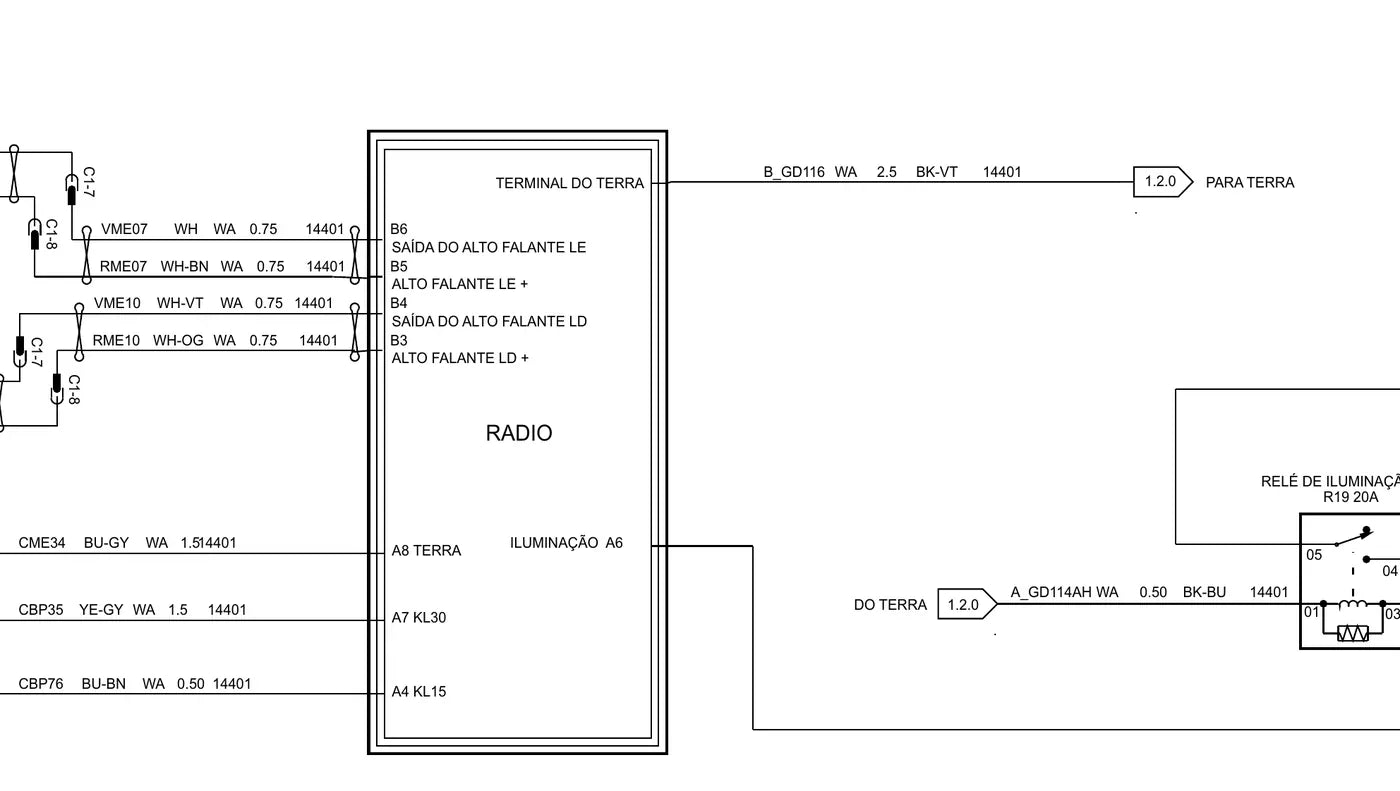

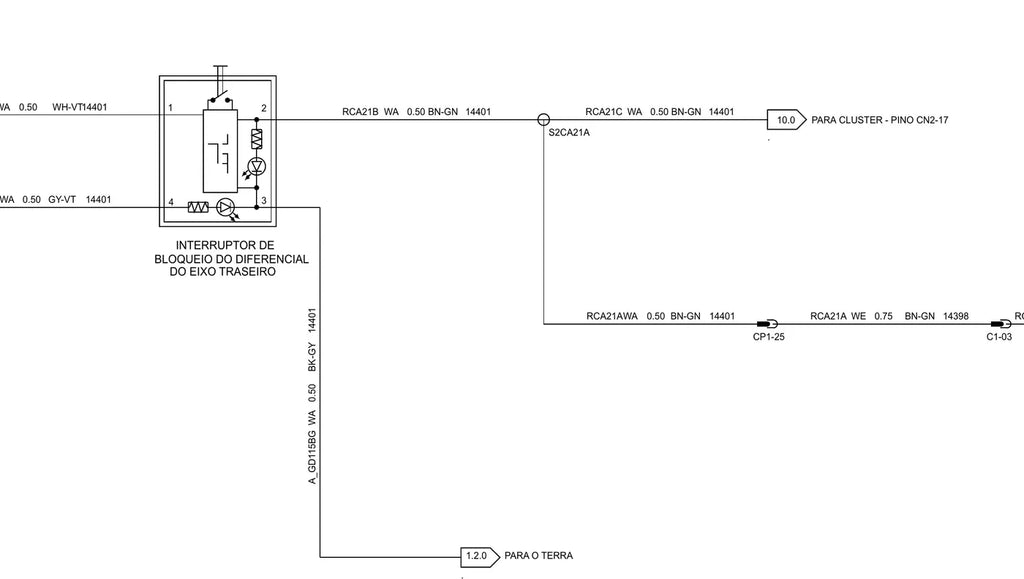

- Diagramas elétricos (22 páginas) — os esquemas elétricos folha a folha, do positivo da bateria ao ponto de massa.
- Circuitos pneumáticos de freio (2 páginas) — o desenho do circuito de ar dos freios.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Referências a este modelo (2 páginas) — páginas do material que citam este modelo em tabelas e observações.
- Seleção feita pela motorização Cummins ISBe6: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 96 páginas divididas em 7 seções, sendo a maior delas "Sistema elétrico - instalação, fusíveis e relés", com 44 páginas.
Conteúdo, seção por seção
- Especificações técnicas do modelo — 8 páginas
- Sistema elétrico - instalação, fusíveis e relés — 44 páginas
- Diagramas elétricos — 22 páginas
- Circuitos pneumáticos de freio — 2 páginas
- Sistema de freios — 14 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências a este modelo — 2 páginas
O que você ganha com ele
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
Quem mais usa este material
- Auto elétrica que atende frota agregada
- Borracharia e oficina de freio que mexe na tubulação de ar
- Instalador de rastreador, tacógrafo e acessório 24V
- Retífica e oficina de motor diesel
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
Serve para o meu ano de fabricação?
O material é da geração Linha Cargo 2011. Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
E se eu tiver dificuldade para achar um circuito?
Chame no WhatsApp. A gente indica em qual parte do arquivo aquele circuito está.
