Esquema Elétrico Ford Cargo 1722 — documento técnico em PDF com 95 páginas em português, cobrindo os circuitos deste modelo (Linha Cargo 2011). Documento técnico do Ford Cargo 1722 reunido em um PDF só: parte elétrica, circuito de ar dos freios e as informações de instalação que o implementador e o eletricista precisam antes de mexer no chassi.
Ficha técnica do Ford Cargo 1722 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
O que se destaca neste arquivo
- Especificações técnicas do modelo (8 páginas) — a ficha técnica do modelo (motor, câmbio, eixos, freios, pneus, cabine).
- Sistema elétrico - instalação, fusíveis e relés (44 páginas) — como puxar energia com segurança: pontos de tomada, fusíveis, relés e aterramento.

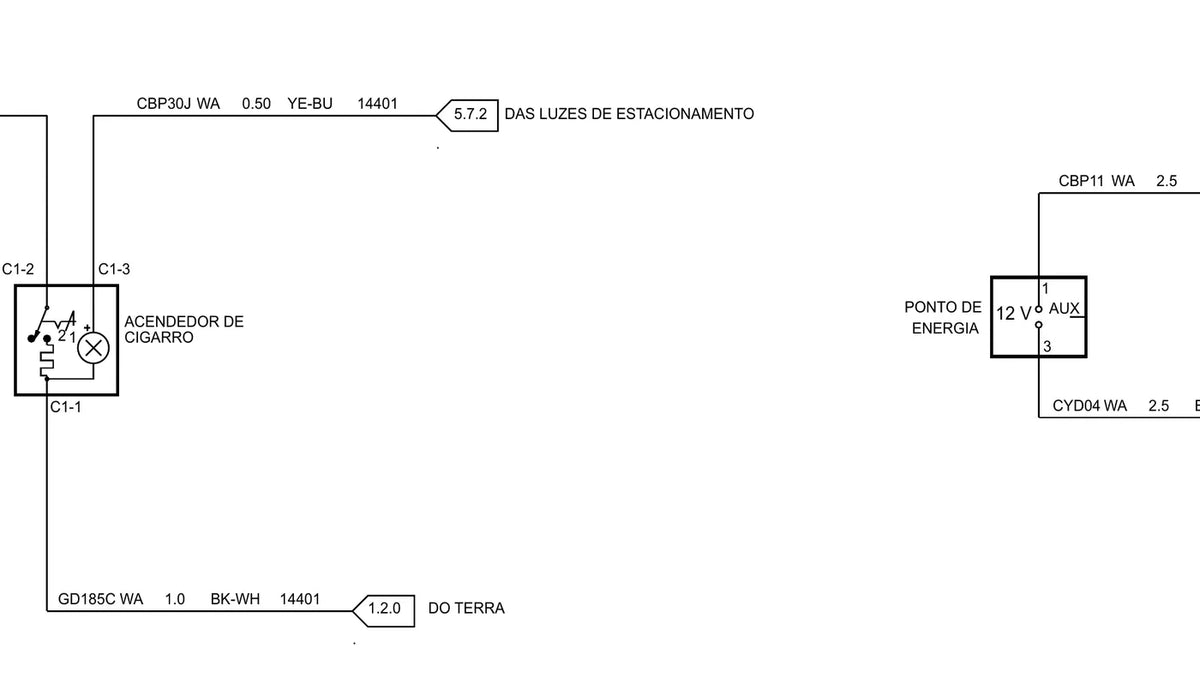

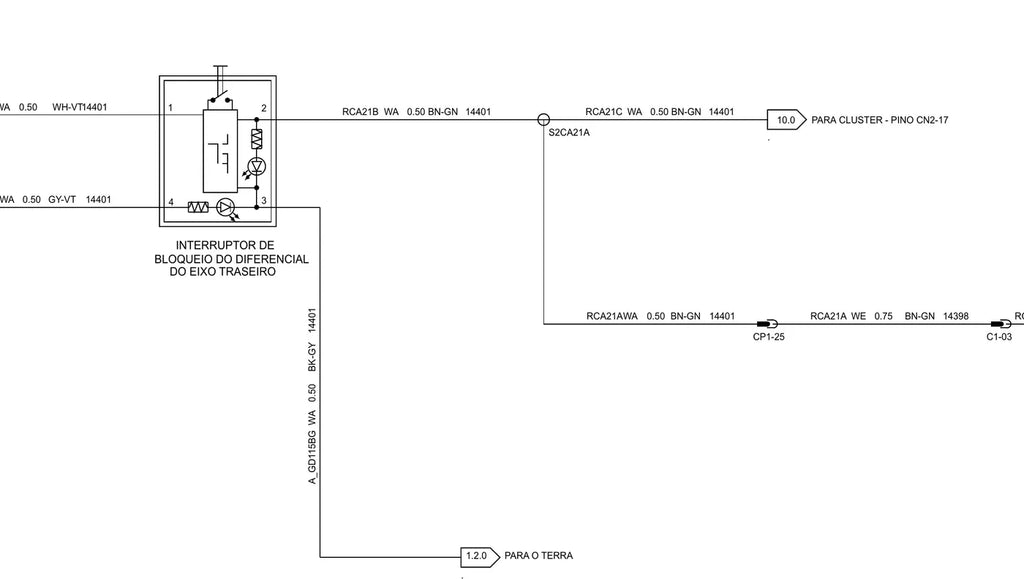

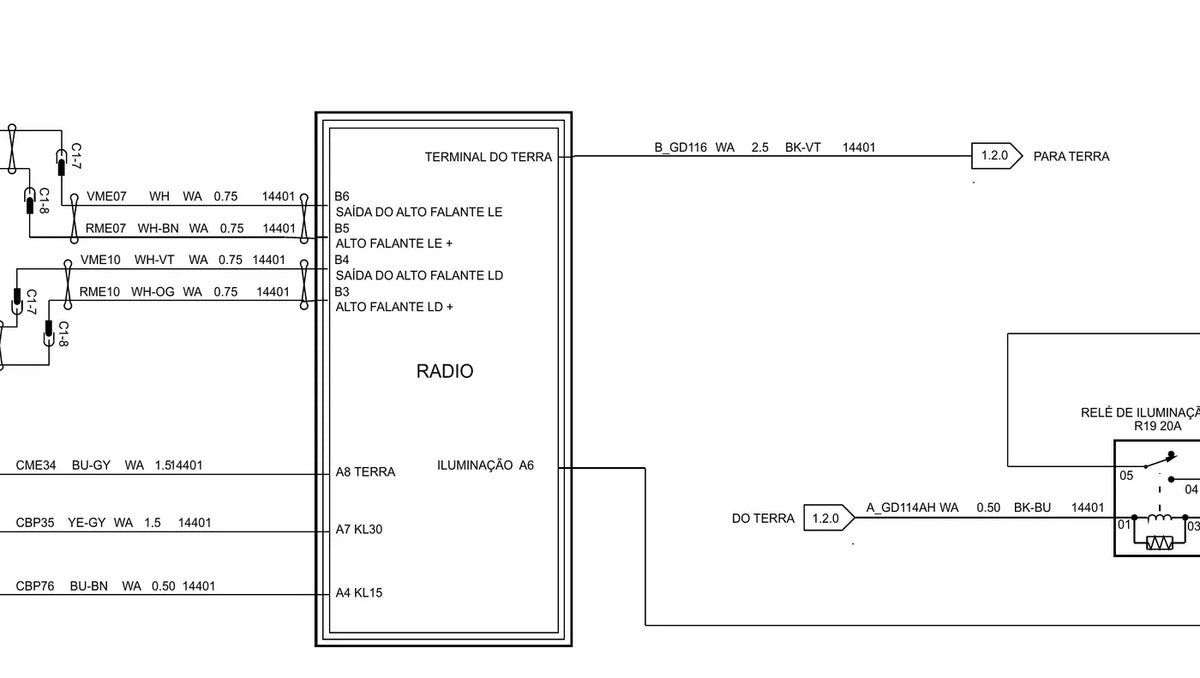

- Diagramas elétricos (22 páginas) — os esquemas elétricos folha a folha, do positivo da bateria ao ponto de massa.
- Circuitos pneumáticos de freio (3 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — informações de freio: LSV, distribuição de ar e cuidados no retrabalho da tubulação.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Seleção feita pela motorização Cummins ISBe6: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 95 páginas divididas em 6 seções, sendo a maior delas "Sistema elétrico - instalação, fusíveis e relés", com 44 páginas.
O que vem dentro do arquivo
- Especificações técnicas do modelo — 8 páginas
- Sistema elétrico - instalação, fusíveis e relés — 44 páginas
- Diagramas elétricos — 22 páginas
- Circuitos pneumáticos de freio — 3 páginas
- Sistema de freios — 14 páginas
- Desenhos dimensionais do modelo — 3 páginas
O que você ganha com ele
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
Indicado para
- Borracharia e oficina de freio que mexe na tubulação de ar
- Consultor técnico e perito de sinistro
- Motorista proprietário que faz a própria manutenção
- Instalador de rastreador, tacógrafo e acessório 24V
- Loja de peças que precisa conferir aplicação por chassi
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
