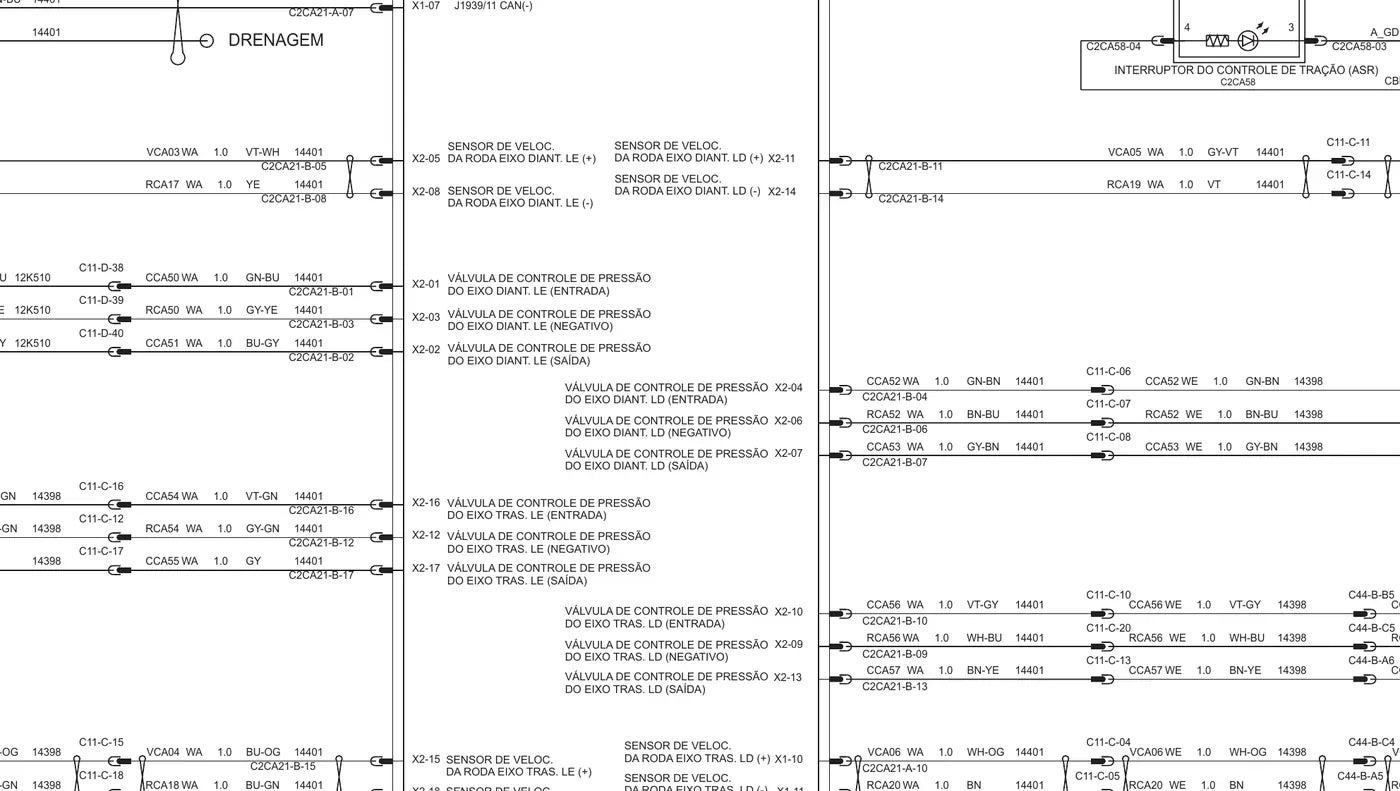

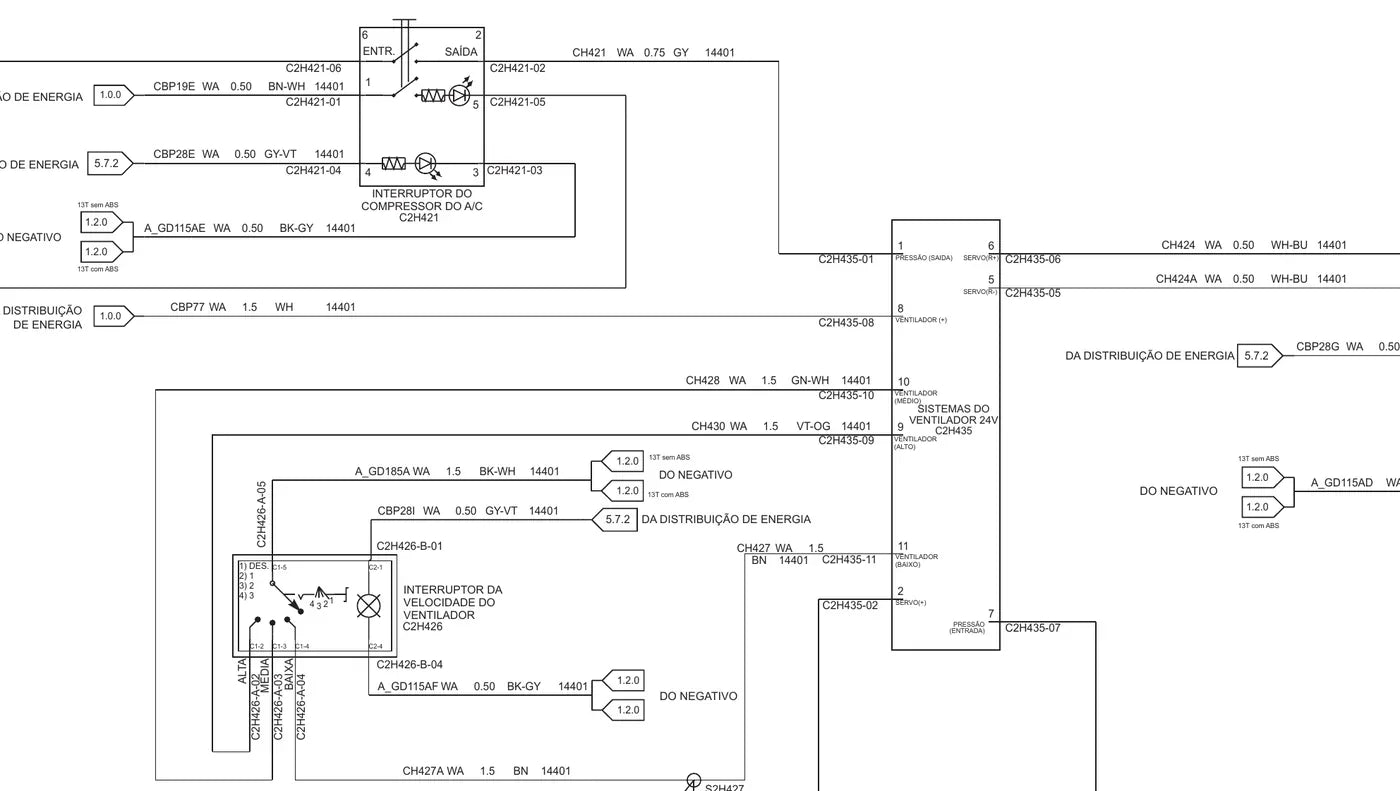

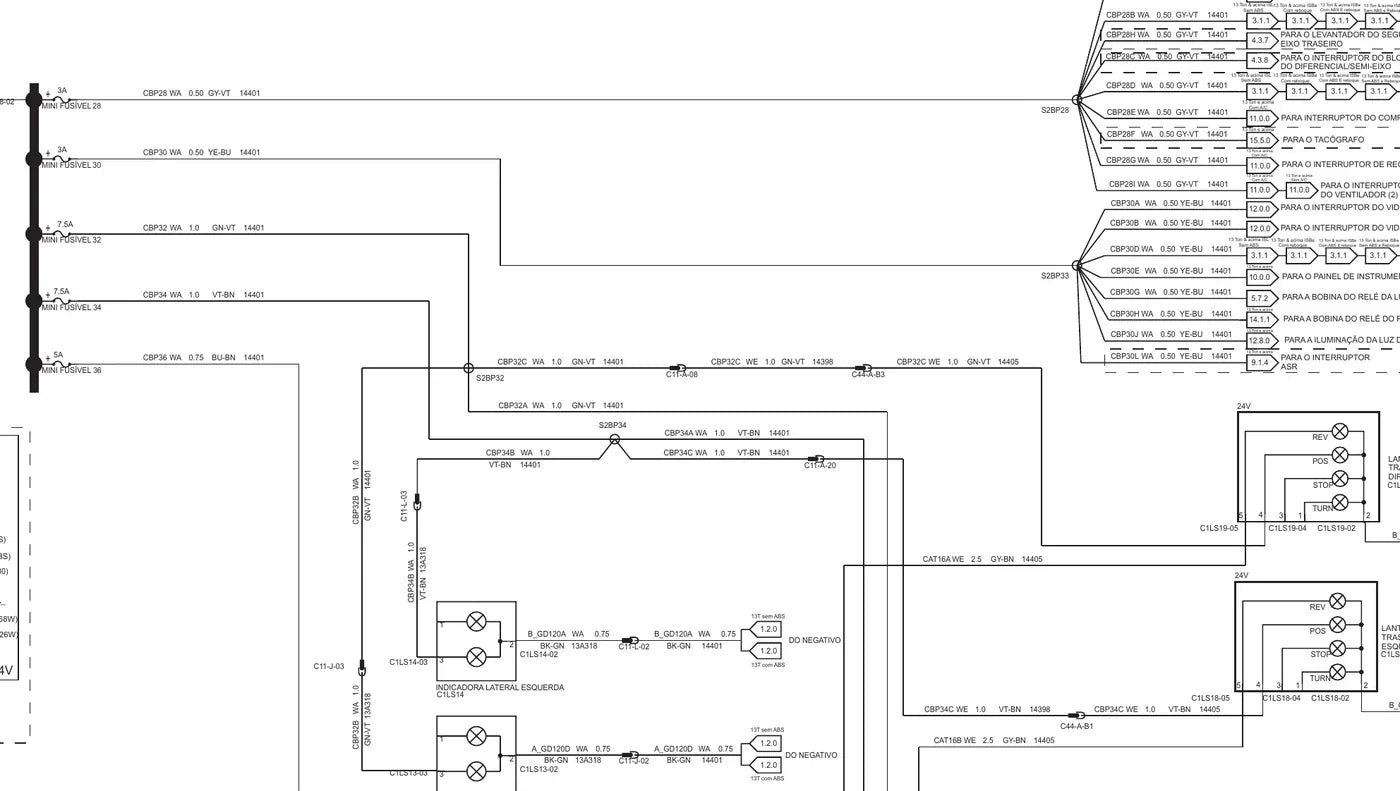

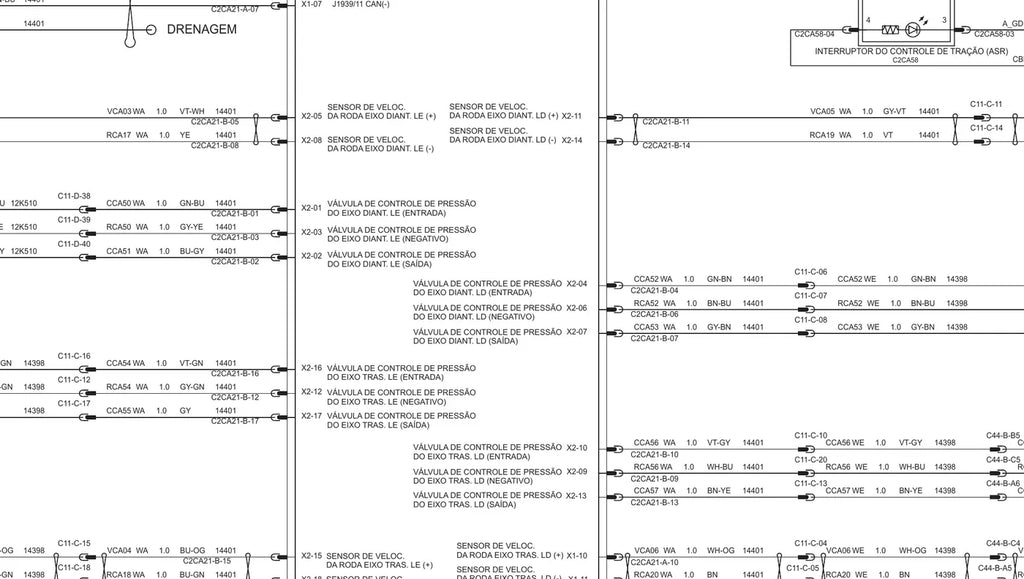

Esquema Elétrico Ford Cargo 3131 — documento técnico em PDF com 107 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Se você já perdeu uma tarde procurando de onde sai um fio no Ford Cargo 3131, este é o material que resolve. Ele traz o traçado completo, os pontos de massa e a numeração real do chicote.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 3131:
- Luzes de freio
- Controle do motor
- Faróis
- Luzes de direção e emergência
- Tacógrafo
- Elevação do segundo eixo traseiro
- Conversor de tensão 24V/12V
- Iluminação Interna
- Acendedor de cigarros
- Localização e bloqueio
- Buzina
- Módulo de conforto
- Transmissão
- Módulo ABS
- Limpador e lavador do para-brisa
- Rádio
A lista completa dentro do arquivo passa de 20 itens identificados um a um.
Pontos fortes deste material
- Esquema elétrico - transmissão manual (43 páginas) — os esquemas elétricos separados por função, na sequência de leitura da fábrica.
- Esquema elétrico - transmissão automatizada ZF (Traxon/Ecotronic) (36 páginas) — os esquemas elétricos separados por função, na sequência de leitura da fábrica.
- Circuito pneumático - com reboque (1 página) — o desenho do circuito de ar dos freios.
- Vistas dos conectores (25 páginas) — a face de cada conector desenhada, com a numeração dos pinos.
- Desenhos dimensionais do modelo (1 página) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 107 páginas divididas em 5 seções, sendo a maior delas "Esquema elétrico - transmissão manual", com 43 páginas.
Conteúdo, seção por seção
- Esquema elétrico - transmissão manual — 43 páginas
- Esquema elétrico - transmissão automatizada ZF (Traxon/Ecotronic) — 36 páginas
- Circuito pneumático - com reboque — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 1 página
Por que vale a pena
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Você confere a numeração do conector antes de comprar peça ou terminal.
Indicado para
- Eletricista de caminhão e auto elétrica
- Frotista e manutenção própria
- Instalador de rastreador, tacógrafo e acessório 24V
- Oficina de ar-condicionado veicular pesado
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
