Esquema Elétrico Ford Cargo 2631 — documento técnico em PDF com 110 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Para quem faz manutenção de frota, este material do Ford Cargo 2631 paga a primeira hora de serviço que ele economiza: o circuito está desenhado, numerado e pronto para conferir com o multímetro na mão.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 2631:
- Controle de climatização
- Tacógrafo
- Controle do motor
- Buzina
- Módulo ABS

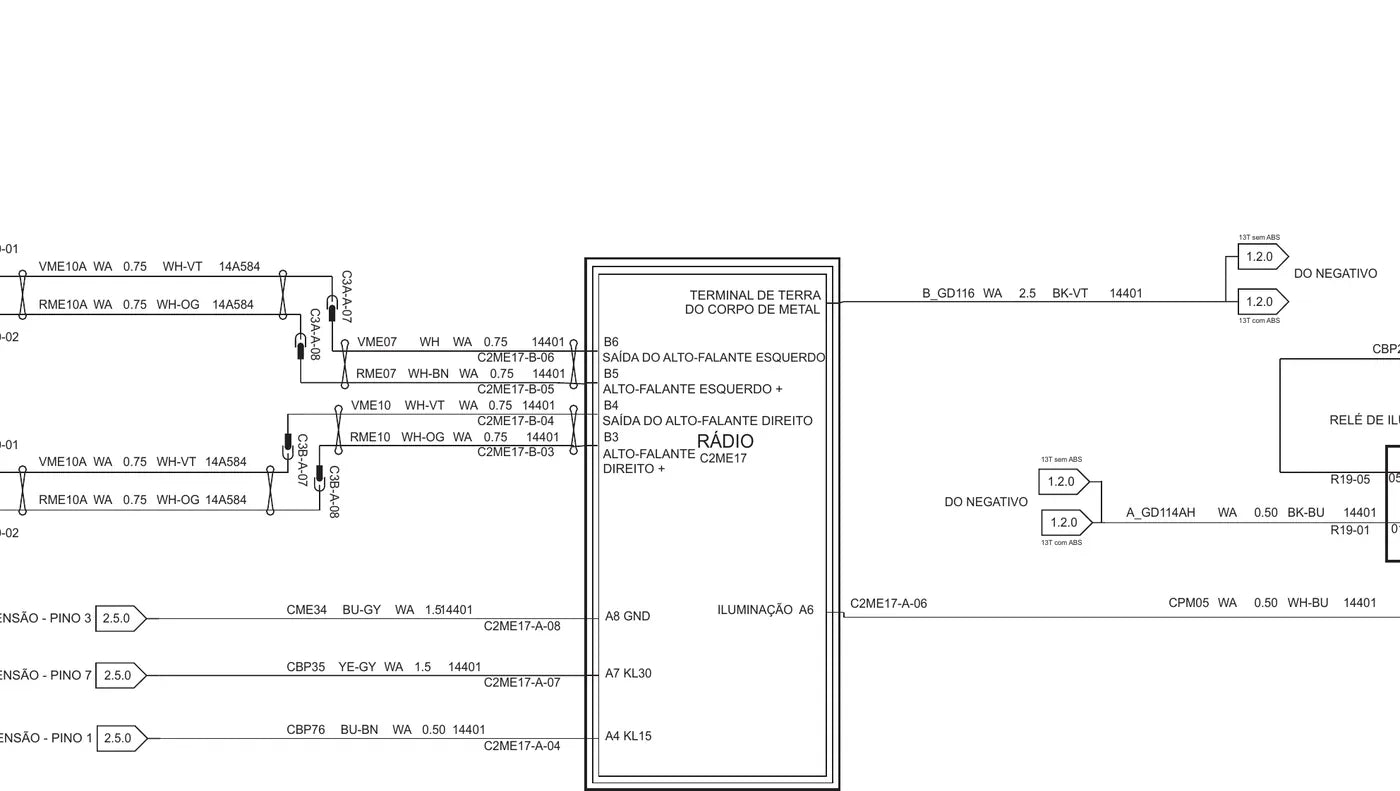

- Rádio
- Elevação do segundo eixo traseiro
- Iluminação Interna
- Localização e bloqueio
- Faróis
- Luzes de freio
- Conector do ABS do reboque
- Luzes do freio
- Luzes de direção e emergência
- Luzes de estacionamento
- Painel de instrumentos
A lista completa dentro do arquivo passa de 20 itens identificados um a um.
Pontos fortes deste material
- Esquema elétrico - transmissão manual (43 páginas) — as folhas de esquema elétrico organizadas por subsistema do caminhão.
- Esquema elétrico - transmissão automatizada ZF (Traxon/Ecotronic) (36 páginas) — os esquemas elétricos separados por função, na sequência de leitura da fábrica.
- Circuito pneumático - sistema de ar (1 página) — o circuito pneumático completo do freio deste chassi.
- Circuito pneumático - versão betoneira (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Circuito pneumático - com reboque (1 página) — o circuito pneumático completo do freio deste chassi.
- Vistas dos conectores (25 páginas) — a face de cada conector desenhada, com a numeração dos pinos.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 110 páginas divididas em 7 seções, sendo a maior delas "Esquema elétrico - transmissão manual", com 43 páginas.
Conteúdo, seção por seção
- Esquema elétrico - transmissão manual — 43 páginas
- Esquema elétrico - transmissão automatizada ZF (Traxon/Ecotronic) — 36 páginas
- Circuito pneumático - sistema de ar — 1 página
- Circuito pneumático - versão betoneira — 1 página
- Circuito pneumático - com reboque — 1 página
- Vistas dos conectores — 25 páginas
- Especificações e tabelas deste modelo — 2 páginas
Por que este material compensa
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
Quem mais usa este material
- Auto elétrica que atende frota agregada
- Consultor técnico e perito de sinistro
- Eletricista de caminhão e auto elétrica
- Borracharia e oficina de freio que mexe na tubulação de ar
- Loja de peças que precisa conferir aplicação por chassi
Perguntas frequentes
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
